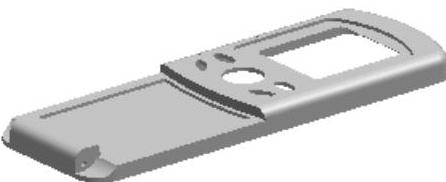

上盖(top_cover)虽然是以一个单独的零件从三级控件中被分割出来的,但是它仍然为内置按键和外置按键提供必需的参考。下面讲解上盖的创建过程,零件模型及相应的模型树如图31.6.1所示。

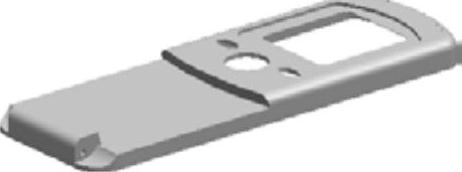

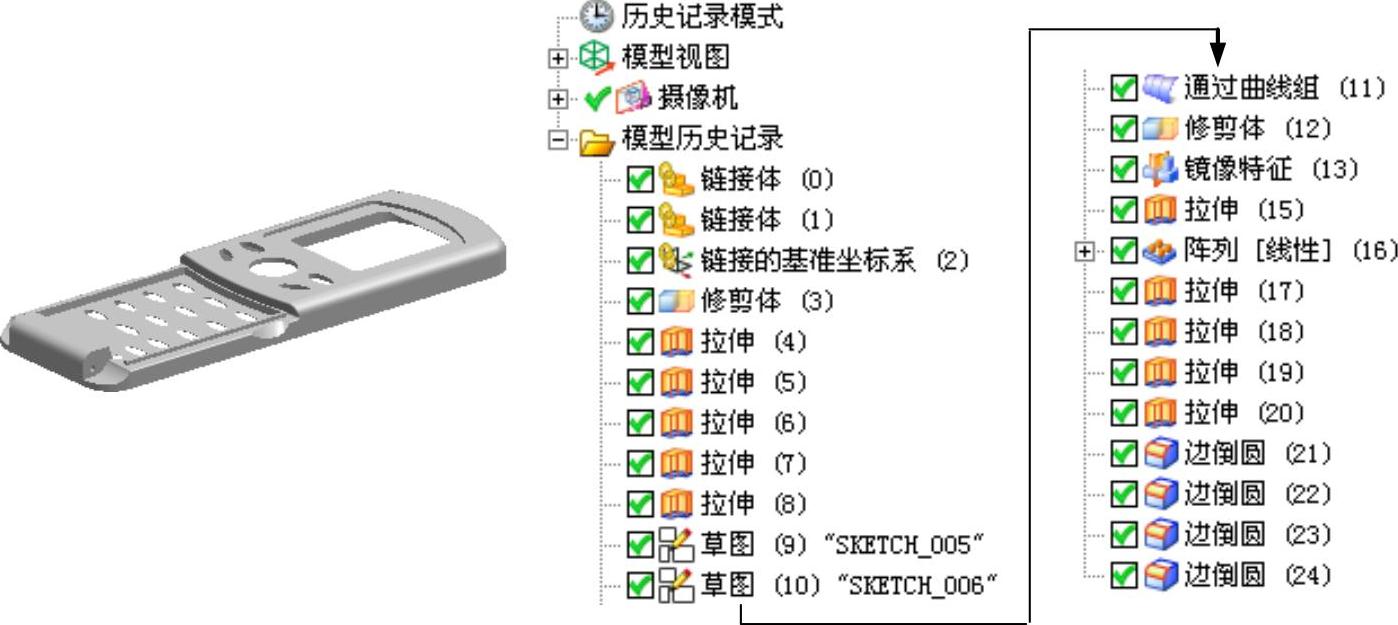

图31.6.1 零件模型及模型树
Step1.创建top_cover层。
(1)在图形区的右侧单击“装配导航器”按钮,在弹出的“装配导航器”窗口中选择
选项,并右击,从系统弹出的快捷菜单中选择
命令。在弹出的子菜单中选择
命令,系统弹出“新建级别”对话框。
(2)在“新建级别”对话框中单击按钮,系统弹出“选择部件名”对话框。在
文本框中输入部件名top_cover,单击
按钮,系统再次弹出“新建级别”对话框。
(3)单击“新建级别”对话框中的按钮,系统弹出“WAVE组件间的复制”对话框,单击“WAVE组件间的复制”对话框
区域的
按钮,系统弹出“根据类型选择”对话框,按住Ctrl键,选择对话框列表中的
、
和
选项,单击
按钮。系统再次弹出“类选择”对话框,单击对话框
区域的“全选”按钮
。选取前面创建的整个控件模型作为要复制的几何体,单击
按钮。系统重新弹出“新建级别”对话框。
(5)在“新建级别”对话框中单击按钮,完成top_cover层的创建。
Step2.将部件上盖(top_cover)转为显示部件。在装配导航器中的部件上右击,在弹出的快捷菜单中选择
命令。
Step3.创建图31.6.2所示的修剪体特征1。
(1)选择命令。选择下拉菜单命令,系统弹出“修剪体”对话框。
(2)定义修剪片体。选取图31.6.3所示的实体特征为修剪的目标体,在绘图区域中单击鼠标中键,选取图31.6.4所示的曲面为修剪的工具体,其方向与XC基准轴的正方向相同。
(3)单击按钮,完成修剪体特征1的创建(完成后隐藏工具体)。

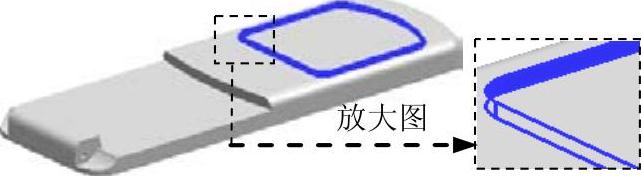

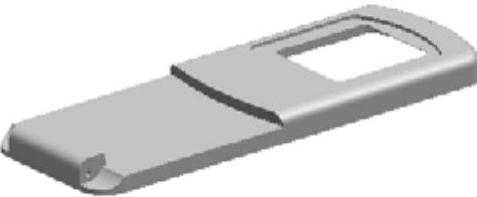

图31.6.2 修剪体特征1

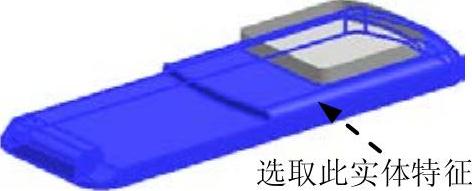

图31.6.3 定义目标体

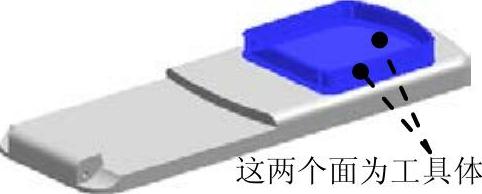

图31.6.4 定义工具体
Step4.创建图31.6.5所示的拉伸特征1。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“拉伸”对话框。
(2)单击“拉伸”对话框中的“绘制截面”按钮,系统弹出“创建草图”对话框。
①定义草图平面。选取图31.6.6所示的平面为草图平面,单击按钮。
②进入草图环境,绘制图31.6.7所示的截面草图。
③选择下拉菜单命令(或单击
按钮),退出草图环境。
(3)定义拉伸开始值和结束值。在“拉伸”对话框区域的
下拉列表中选择
选项,并在其下的
文本框中输入值5;在
下拉列表中选择
选项;在
区域的下拉列表中选择
选项,采用系统默认的求差对象。
(4)单击按钮,完成拉伸特征1的创建。

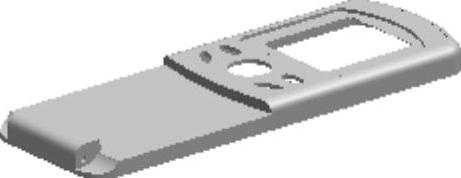

图31.6.5 拉伸特征1

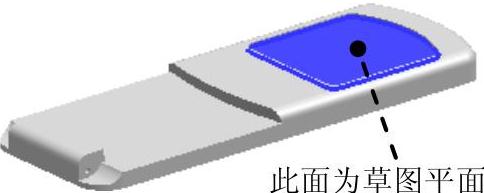

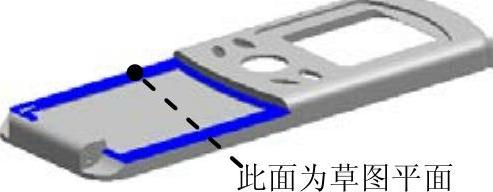

图31.6.6 定义草图平面

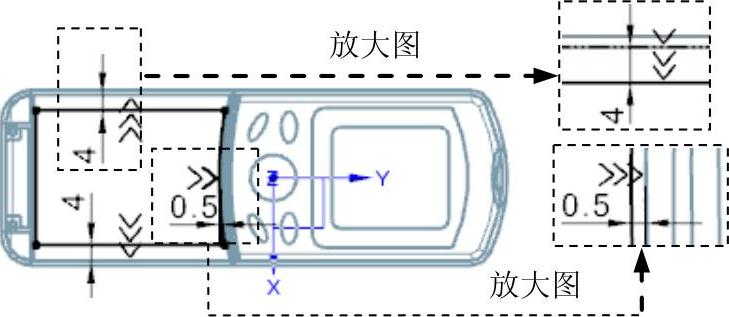

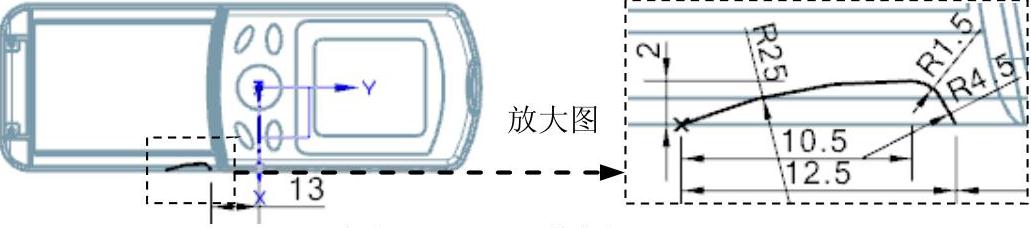

图31.6.7 截面草图
Step5.创建图31.6.8所示的拉伸特征2。选择下拉菜单命令,系统弹出“拉伸”对话框。选取图31.6.9所示的平面为草图平面;绘制图31.6.10所示的截面草图;在“拉伸”对话框
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值5;在
区域的下拉列表中选择
选项,系统将自动与模型中唯一个体进行布尔求差运算,单击
按钮,完成拉伸特征2的创建。
图31.6.8 拉伸特征2

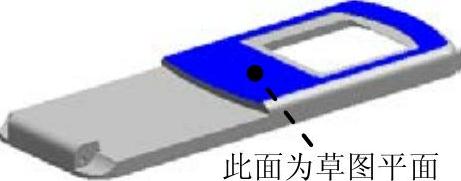

图31.6.9 定义草图平面

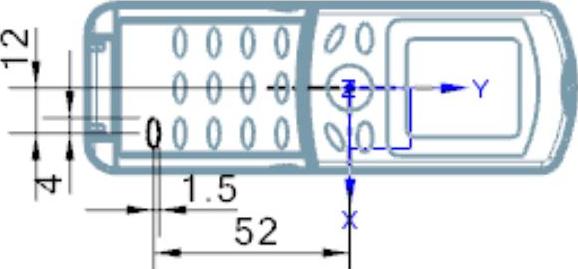

图31.6.10 截面草图
Step6.创建图31.6.11所示的拉伸特征3。选择下拉菜单命令,系统弹出“拉伸”对话框。选取图31.6.12所示的平面为草图平面,绘制图31.6.13所示的截面草图;在“拉伸”对话框
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值5;在
区域的下拉列表中选择
选项,系统将自动与模型中唯一个体进行布尔求差运算,单击
按钮,完成拉伸特征3的创建。

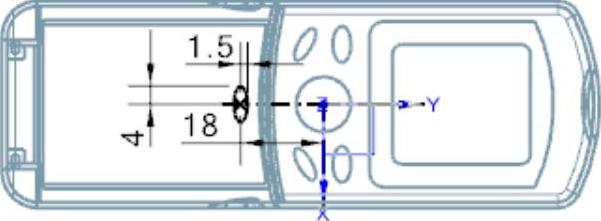

注意:在绘制图31.6.13所示的椭圆1时,在弹出的“椭圆”对话框中的文本框中输入值1.5,在
文本框中输入值4,在
文本框中输入值-30,其他参数采用系统默认设置。
图31.6.11 拉伸特征3

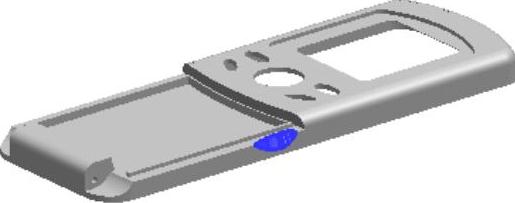

图31.6.12 定义草图平面

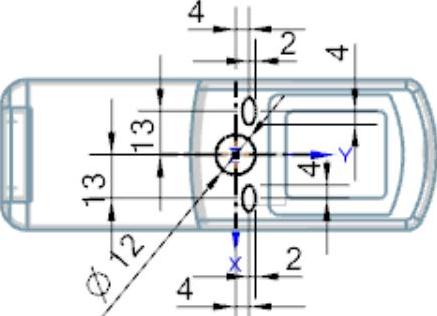

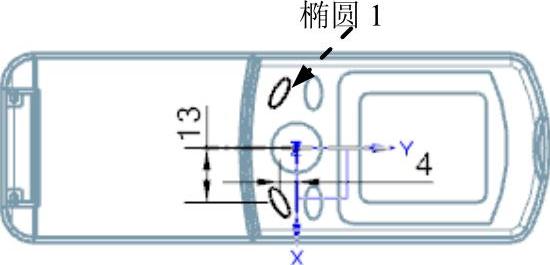

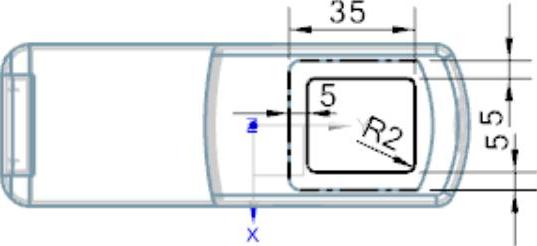

图31.6.13 截面草图
Step7.创建图31.6.14所示的拉伸特征4。选择下拉菜单命令,系统弹出“拉伸”对话框。选取图31.6.15所示的平面为草图平面;绘制图31.6.16所示的截面草图;在
区域的
下拉列表中选择
选项;在“拉伸”对话框
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0;在
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值1;在
区域的下拉列表中选择
选项,系统将自动与模型中唯一个体进行布尔求差运算,单击
按钮,完成拉伸特征4的创建。
图31.6.14 拉伸特征4
图31.6.15 定义草图平面

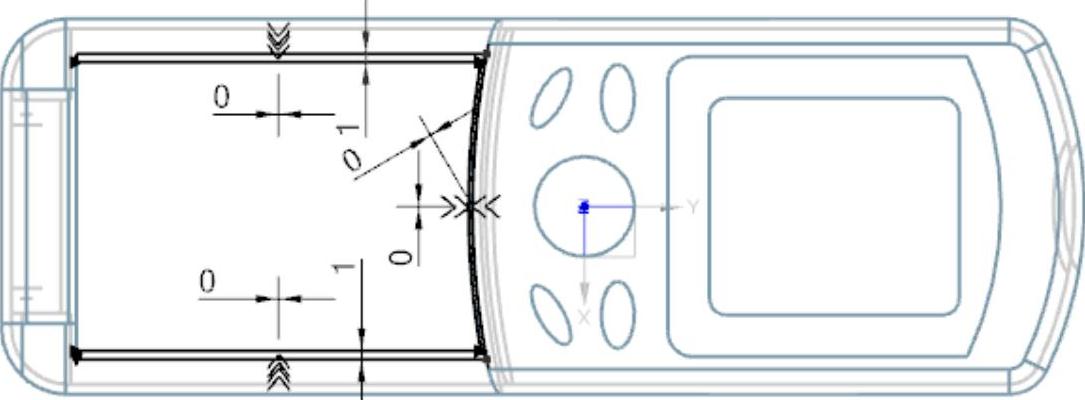

图31.6.16 截面草图
Step8.创建图31.6.17所示的拉伸特征5。选择下拉菜单命令,系统弹出“拉伸”对话框。选取图31.6.18所示的平面为草图平面;绘制图31.6.19所示的截面草图;在“拉伸”对话框
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0;在
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值1;在
下拉列表中选择
选项;在
区域的下拉列表中选择
选项,系统将自动与模型中唯一个体进行布尔求和运算,单击
按钮,完成拉伸特征5的创建。
图31.6.17 拉伸特征5

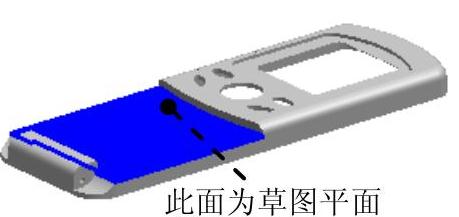

图31.6.18 定义草图平面
图31.6.19 截面草图
Step9.创建图31.6.20所示的草图1。
(1)选择命令。选择下拉菜单命令,系统弹出“创建草图”对话框。
图31.6.20 草图1

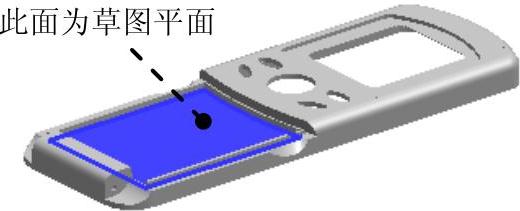

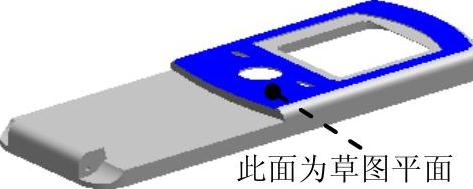

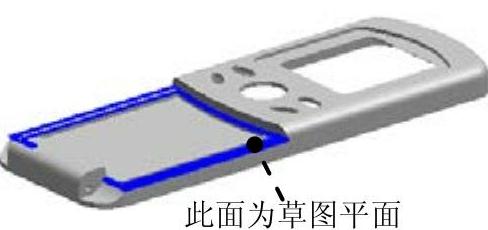

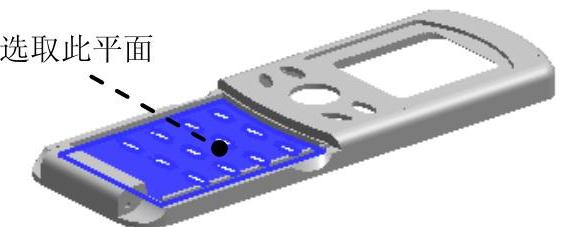

图31.6.21 定义草图平面
(2)定义草图平面。选取图31.6.21所示的平面为草图平面,单击按钮。
(3)进入草图环境,绘制图31.6.20所示的草图1。
(4)选择下拉菜单命令(或单击
按钮),退出草图环境。
Step10.创建图31.6.22所示的草图2。
(1)选择命令。选择下拉菜单命令,系统弹出“创建草图”对话框。
(2)定义草图平面。选取图31.6.23所示的面为草图平面,单击按钮。
(3)进入草图环境,绘制图31.6.22所示的草图2。
(4)选择下拉菜单命令(或单击
按钮),退出草图环境。
图31.6.22 草图2

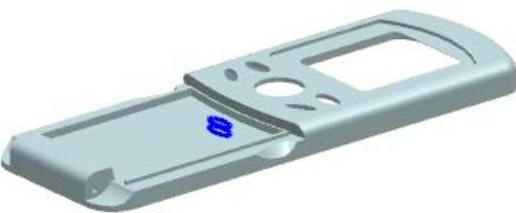

图31.6.23 定义草图平面(www.daowen.com)
Step11.创建曲线网格特征。
(1)选择下拉菜单命令(或在“曲面”工具栏中单击“通过曲线组”按钮
),系统弹出“通过曲线组”对话框。
(2)定义曲线串。选择Step9所创建的草图1,单击中键确认后选取Step10所创建的草图2,在区域的
下拉列表中选择
选项;在
区域的
下拉列表中选择
选项;其他参数采用系统默认设置。
(3)单击按钮,完成曲线网格特征的创建。
注意:在定义曲线串时,所选的曲线的方向如图31.6.24所示。
Step12.创建图31.6.25所示的修剪体特征2。
(1)选择命令。选择下拉菜单命令,系统弹出“修剪体”对话框。
图31.6.24 定义曲线网格特征
图31.6.25 修剪体特征2
(2)定义修剪片体。选取整个实体为修剪的目标体,在绘图区域中单击中键确认,选取Step11所创建的曲线网格特征为修剪的工具体,调整修剪方向。
(3)单击按钮,完成修剪体特征2的创建。
Step13.创建图31.6.26b所示的镜像特征。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“镜像特征”对话框。
(2)定义镜像特征。在绘图区选取图31.6.26a所示的特征为镜像特征。
(3)定义镜像平面。在镜像平面区域区域中单击
按钮,选取ZY基准平面作为镜像平面。
(4)单击按钮,完成镜像特征的创建。

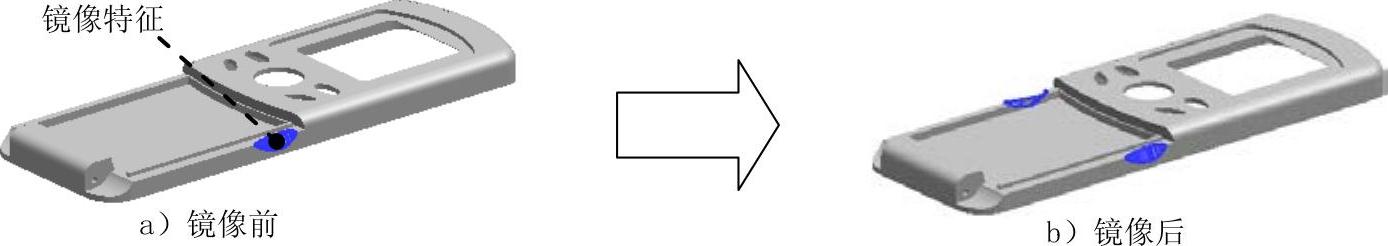

图31.6.26 镜像特征
Step14.创建图31.6.27所示的拉伸特征6。选择下拉菜单命令,选取图31.6.28所示的平面为草图平面,绘制图31.6.29所示的截面草图;在“拉伸”对话框
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0;在
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值20,在
区域的
下拉列表中选择
选项,采用Z基准轴的反方向为拉伸方向;在
区域的下拉列表中选择
选项,选取整个模型为求差对象,单击
按钮,完成拉伸特征6的创建。
注意:在绘制图31.6.29所示的截面草图时,在弹出的“椭圆”对话框中的文本框中输入值1.5,在
文本框中输入值4,在
文本框中输入值0,其他参数采用系统默认设置。
图31.6.27 拉伸特征6

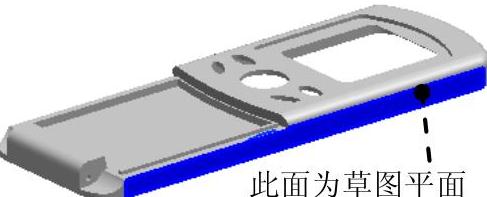

图31.6.28 定义草图平面

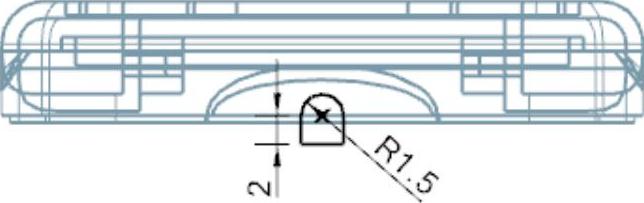

图31.6.29 截面草图

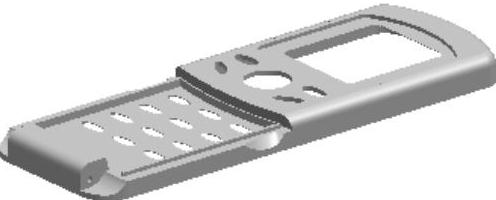

Step15.创建图31.6.30所示的阵列特征。
(1)选择命令。选择下拉菜单命令,系统弹出“阵列特征”对话框。
(2)在绘图区选取Step14所创建的拉伸特征6。
(3)定义阵列类型。在“阵列特征”对话框下拉列表中选择
选项。
(4)定义第一方向阵列属性。在“阵列特征”对话框区域
后的下拉列表中选择
选项,在
下拉列表中选择
选项,在
文本框中输入值2,并在
文本框中输入值12,选中
复选框。
(5)定义第二方向阵列属性。在“阵列特征”对话框区域
后的下拉列表中选择
选项,在
下拉列表中选择
选项,在
文本框中输入值4,并在
文本框中输入值9。
(6)单击按钮,完成阵列特征的创建。
Step16.创建图31.6.31所示的拉伸特征7。选择下拉菜单命令,系统弹出“拉伸”对话框。选取图31.6.32所示的平面为草图平面,绘制图31.6.33所示的截面草图;在“拉伸”对话框
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0;在
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值20;在
区域的
下拉列表中选择
选项,采用Z基准轴的反方向为拉伸方向;在
区域的下拉列表中选择
选项,选取整个模型为求差对象,单击
按钮,完成拉伸特征7的创建。
图31.6.30 阵列特征

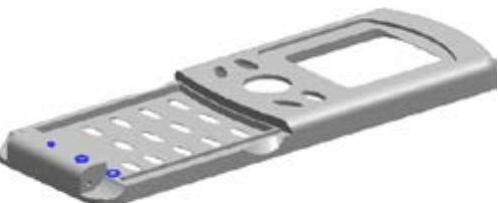

图31.6.31 拉伸特征7
图31.6.32 定义草图平面

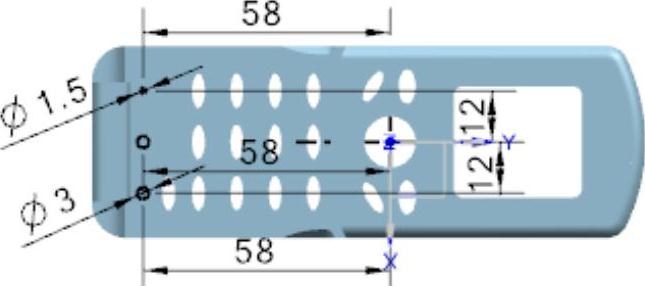

图31.6.33 截面草图
Step17.创建图31.6.34所示的拉伸特征8。选择下拉菜单命令,系统弹出“拉伸”对话框。选取图31.6.32所示的平面为草图平面,绘制图31.6.35所示的截面草图;在“拉伸”对话框
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0;在
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值20;在
区域的
下拉列表中选择
选项,采用ZC基准轴的反方向为拉伸方向;在
区域的下拉列表中选择
选项,选取整个模型为求差对象,单击
按钮,完成拉伸特征8的创建。
图31.6.34 拉伸特征8
图31.6.35 截面草图
Step18.创建图31.6.36所示的拉伸特征9。选择下拉菜单命令,系统弹出“拉伸”对话框。选取图31.6.37所示的边线为截面草图;在“拉伸”对话框
区域的
下拉列表中选择
选项,在
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0;在
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0.5;在
区域的
文本框中选取
选项,在
文本框中输入值0.6,在
文本框中输入值0;在
区域的下拉列表中选择
选项,系统将自动与模型中唯一个体进行布尔求和运算,单击
按钮,完成拉伸特征9的创建。
说明:在选取截面草图时,可在“选择条”工具栏的下拉列表中选择选项,再选取图31.6.37所示的边线。

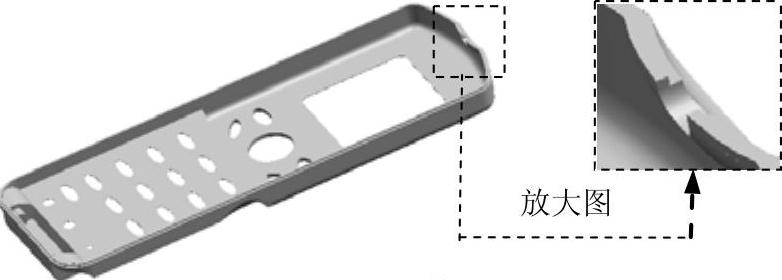

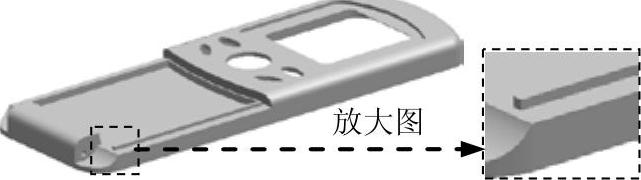

图31.6.36 拉伸特征9

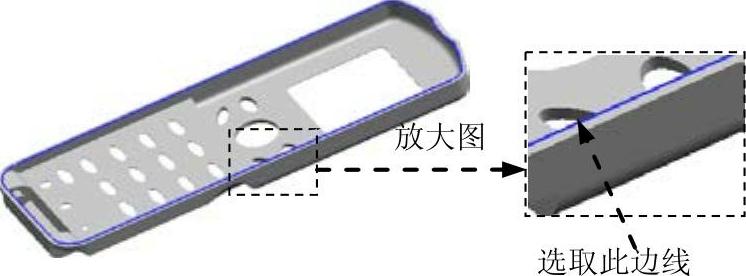

图31.6.37 定义截面草图
Step19.创建图31.6.38所示的拉伸特征10。选择下拉菜单命令,系统弹出“拉伸”对话框。选取ZX基准平面为草图平面;绘制图31.6.39所示的截面草图;在“拉伸”对话框
区域的
下拉列表中选择
选项;在
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值55;在
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值65;在
区域的下拉列表中选择
选项,选取整个模型为求差对象,单击
按钮,完成拉伸特征10的创建。

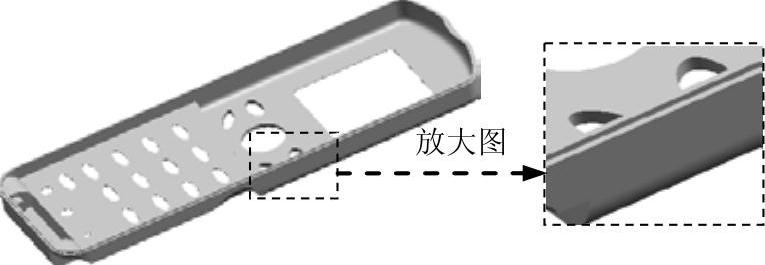

图31.6.38 拉伸特征10

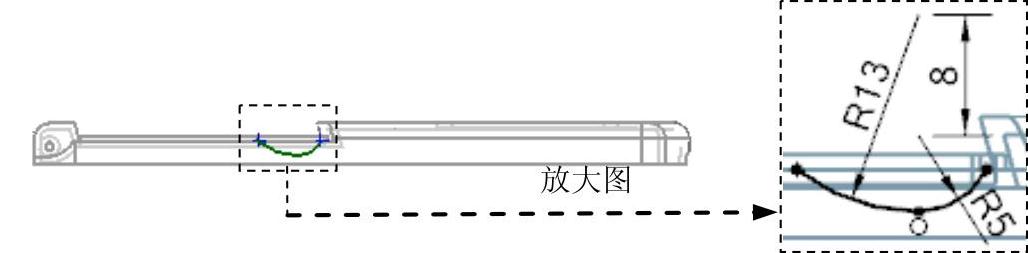

图31.6.39 截面草图
Step20.创建图31.6.40b所示的边倒圆特征1。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“边倒圆”对话框。
(2)在区域中单击
按钮,选取图31.6.40a所示的边线为边倒圆参照,并在
文本框中输入值0.5。
(3)单击按钮,完成边倒圆特征1的创建。
图31.6.40 边倒圆特征1

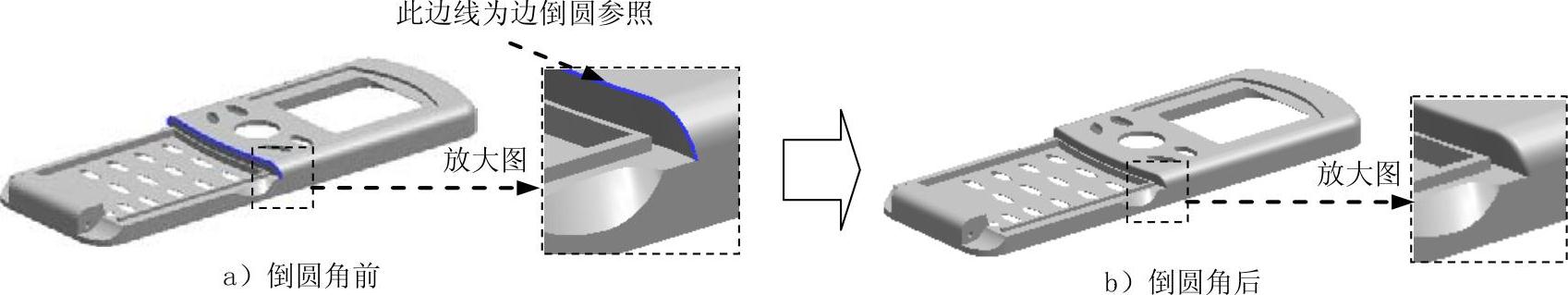

Step21.创建边倒圆特征2。选取图31.6.41所示的边线为边倒圆参照,其圆角半径值为0.5。Step22.创建边倒圆特征3。选取图31.6.42所示的两条边线为边倒圆参照,其圆角半径值为0.5。

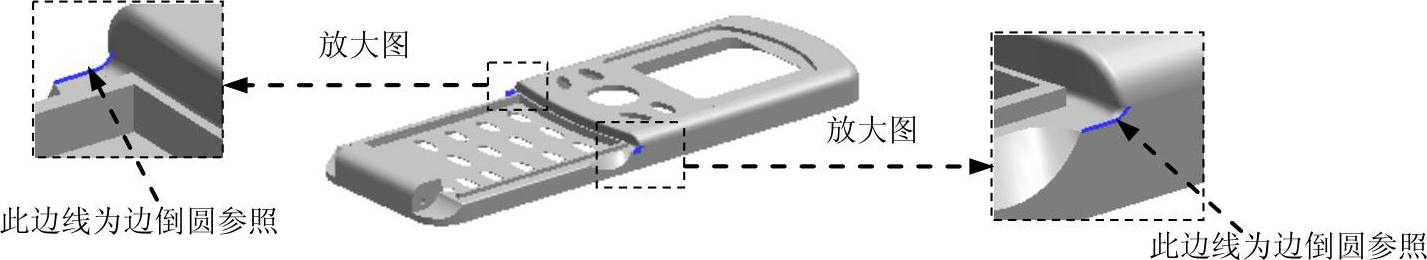

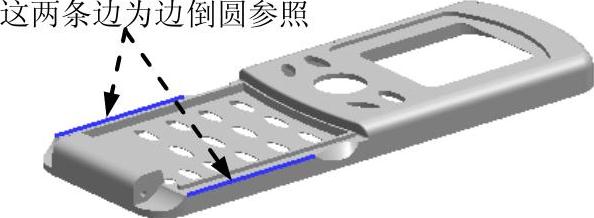

图31.6.41 选取边倒圆参照
图31.6.42 选取边倒圆参照
Step23.创建边倒圆特征4。选取图31.6.43所示的两条边线为边倒圆参照,其圆角半径值为0.5。

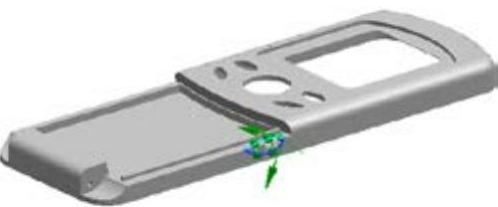

图31.6.43 选取边倒圆参照
Step24.设置隐藏。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“类选择”对话框。
(2)选择隐藏对象。单击“类选择”对话框中的按钮,系统弹出“根据类型选择”对话框,按住Ctrl键,选择对话框列表中的
、
,单击
按钮。系统再次弹出“类选择”对话框,单击对话框中的
按钮。
(3)完成隐藏操作。单击对话框中的按钮,完成对设置对象的隐藏。
Step25.保存零件模型。选择下拉菜单命令,即可保存零件模型。
