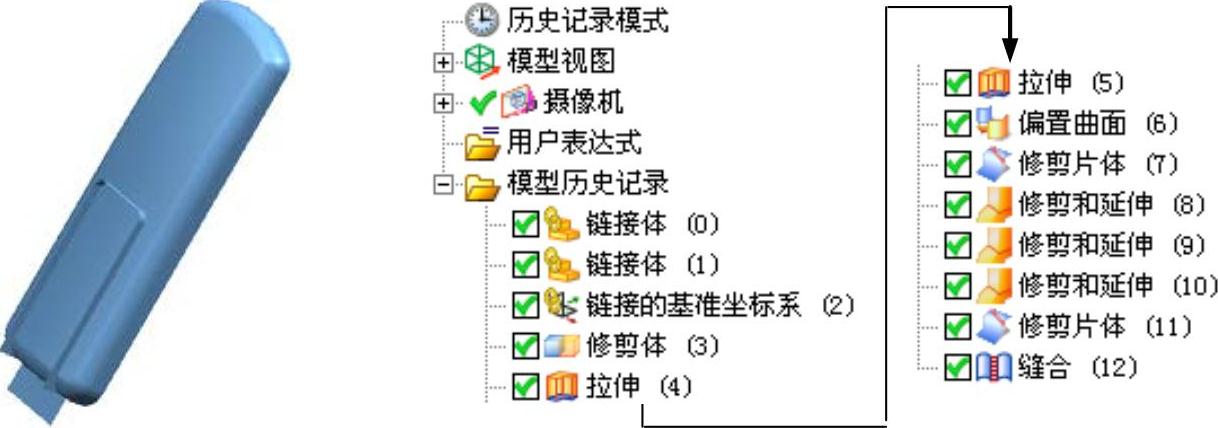

此处得到的下部二级控件（second_02）是从一级控件中分割出来的另一部分，它继承了一级控件除上部二级控件之外的外观形状，在后面的模型设计过程中它又被分割成下盖和电池盖两个零件。下面讲解下部二级控件的创建过程，零件模型及相应的模型树如图31.4.1所示。

图31.4.1 零件模型及模型

Step1.创建second_02层。

（1）在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单（一）在此快捷菜单中选择命令，系统在“装配导航器”中显示controller部件。

（2）在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单（二），在此快捷菜单中选择命令，系统弹出“新建级别”对话框。

（3）单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名second_02，单击按钮，系统再次弹出“新建级别”对话框。

（4）单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，单击“WAVE组件间的复制”对话框区域的按钮，系统弹出“根据类型选择”对话框，按住Ctrl键，选择对话框列表中的、和选项，单击按钮。系统再次弹出“类选择”对话框，单击对话框区域的“全选”按钮。选取前面创建的整个骨架模型作为要复制的几何体，单击按钮。系统重新弹出“新建级别”对话框。

（5）在“新建级别”对话框中单击按钮，完成second_02层的创建。

（6）在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单（三），在此快捷菜单中选择命令，进入模型编辑环境。

Step2.创建图31.4.2所示的修剪体特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪体”对话框。

（2）定义目标体和工具体。选取图31.4.3所示的实体为目标体和工具体。

（3）调整修剪方向。在区域中使用按钮调整修剪方向（方向为Z轴正向）。

（4）单击按钮，完成修剪体特征1的创建（完成后隐藏工具体）。

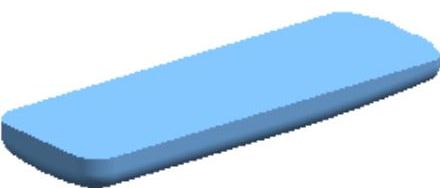

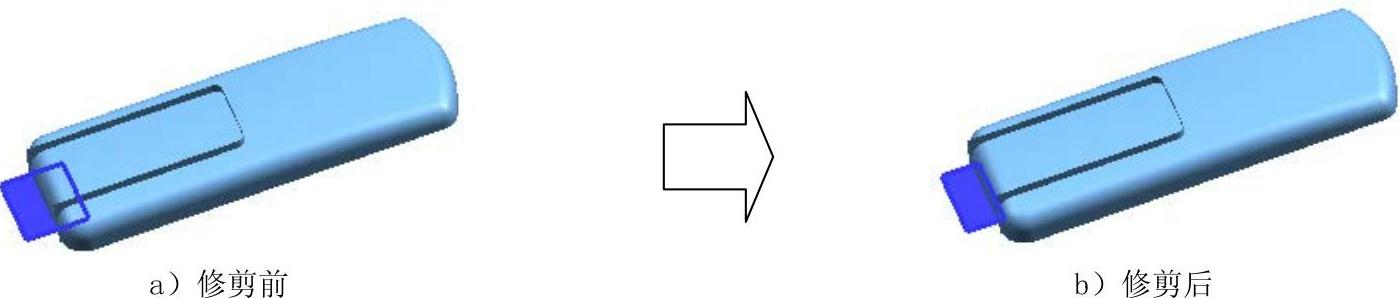

图31.4.2 修剪体特征1

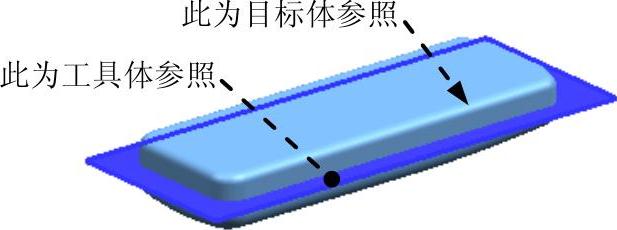

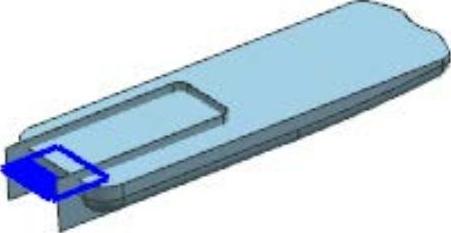

图31.4.3 定义目标体和工具体

Step3.创建图31.4.4所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XY基准平面为草图平面，选中区域的复选框，单击按钮。

②进入草图环境，绘制图31.4.5所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值-2；在区域的下拉列表中选择选项，并在其下的文本框中输入值15，在区域的下拉列表中选择选项；其他参数采用系统默认设置值。

（4）定义拉伸类型。在区域的下拉列表中选择选项。

（5）单击对话框中的按钮，完成拉伸特征1的创建。

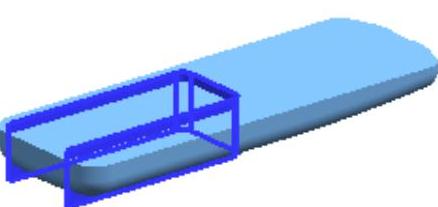

图31.4.4 拉伸特征1

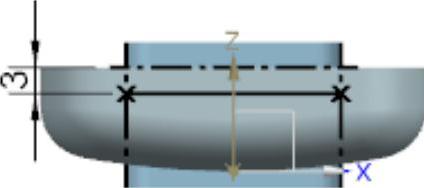

图31.4.5 截面草图

Step4.创建图31.4.6所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XZ基准平面为草图平面，取消选中区域的复选框，单击按钮。

②进入草图环境，绘制图31.4.7所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值60；在区域的下拉列表中选择选项，并在其下的文本框中输入值80，在区域的下拉列表中选择选项；其他参数采用系统默认设置值。

（4）定义拉伸类型。在区域下拉列表中选择选项。

（5）单击对话框中的按钮，完成拉伸特征2的创建。

图31.4.6 拉伸特征2

图31.4.7 截面草图

Step5.创建图31.4.8所示的偏置曲面1。

（1）选择命令。选择下拉菜单命令，系统弹出“偏置曲面”对话框。(www.daowen.com)

（2）定义偏置曲面。选择图31.4.9所示的3个面为偏置曲面。

（3）定义偏置距离。在的文本框中输入值2；单击按钮调整偏置方向（向Z轴正向偏置）；其他参数采用系统默认设置值。

（4）单击按钮，完成偏置曲面1的创建。

图31.4.8 偏置曲面1

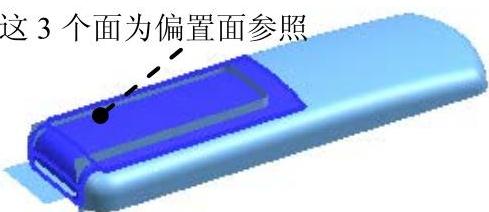

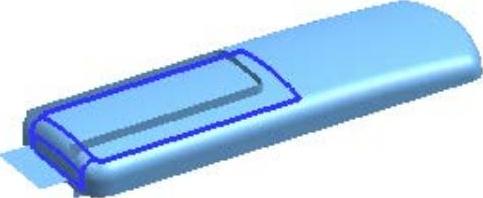

图31.4.9 定义偏置面

Step6.创建图31.4.10所示的修剪特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪片体”对话框。

（2）定义目标体和边界对象。选取Step4创建的拉伸特征2为目标体，选取Step5创建的偏置曲面1为边界对象；在区域中选中单选项；其他参数采用系统默认设置。

（3）单击按钮，完成修剪特征1的创建。

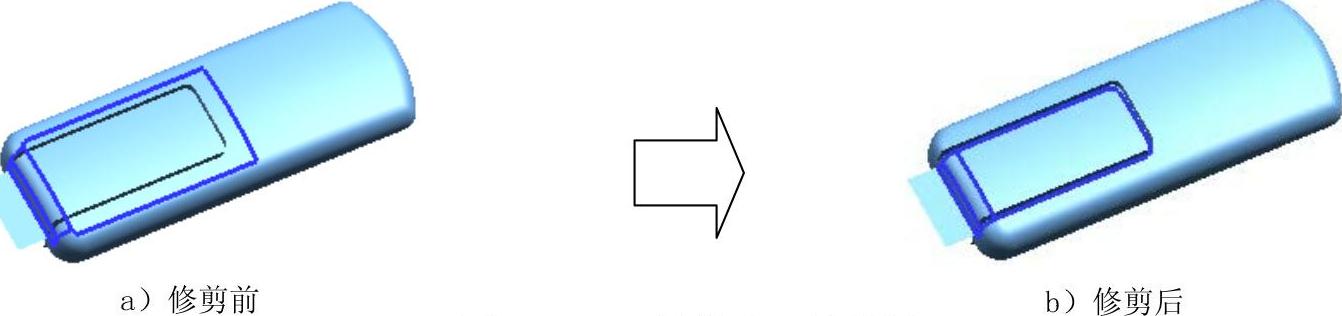

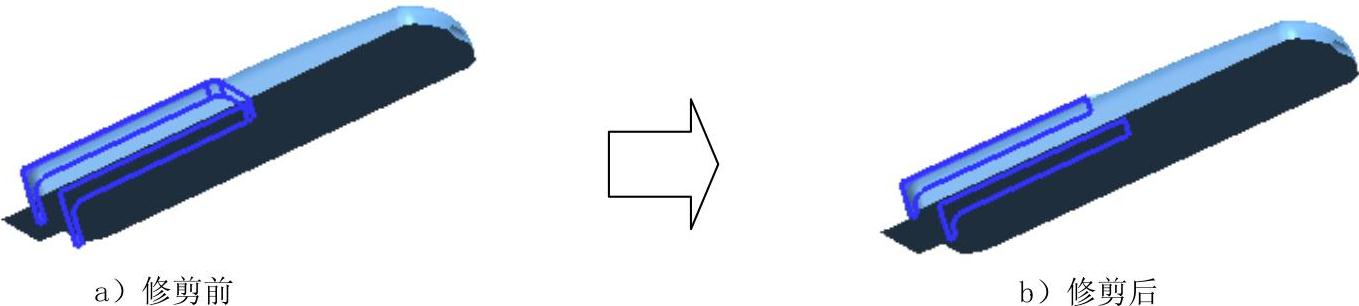

图31.4.10 修剪特征1

Step7.创建图31.4.11所示的修剪和延伸特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪和延伸”对话框。

（2）定义修剪和延伸边。在区域的下拉列表中选择选项。选取Step3创建的拉伸特征1为目标；选取Step5创建的偏置曲面1为刀具；其他参数采用系统默认设置。

（3）单击按钮，完成曲面的修剪和延伸特征1。

图31.4.11 修剪和延伸特征1

Step8.创建图31.4.12所示的修剪和延伸特征2。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪和延伸”对话框。

（2）定义修剪和延伸边。在区域的下拉列表中选择选项。选取Step5创建的偏置曲面1为目标；选取Step7创建的修剪和延伸特征1为刀具；其他参数采用系统默认设置。

（3）单击按钮，完成曲面的修剪和延伸特征2。

图31.4.12 修剪和延伸特征2

Step9.创建图31.4.13所示的修剪和延伸特征3。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪和延伸”对话框。

（2）定义修剪和延伸边。在区域的下拉列表中选择选项。选择Step7创建的修剪和延伸特征1为目标体；选取Step6创建的修剪特征1为刀具；其他参数采用系统默认设置。

（3）单击按钮，完成曲面的修剪和延伸特征3。

图31.4.13 修剪和延伸特征3

Step10.创建图31.4.14所示的修剪特征2。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪片体”对话框。

（2）定义目标体和边界对象。选取Step8创建的修剪和延伸特征2为目标体，选取Step6创建的修剪特征1为边界对象；其他参数采用系统默认设置。

（3）单击按钮，完成修剪特征2的创建。

Step11.曲面缝合。

（1）选择命令。选择下拉菜单命令，系统弹出“缝合”对话框。

（2）设置对话框选项。在区域的下拉列表中选择选项。

（3）定义目标体和工具体。选取Step10创建的修剪特征2为目标体；选取图31.4.15所示的为工具体；其他参数采用系统默认设置。

（4）单击按钮，完成缝合曲面的操作。

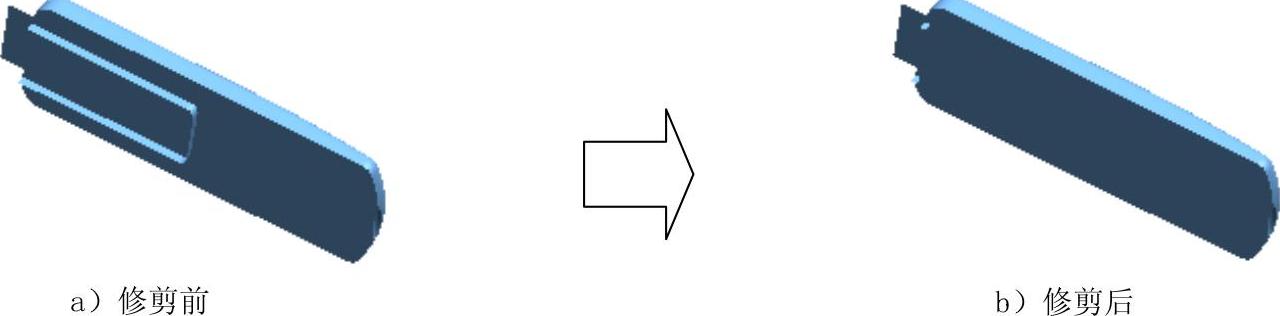

图31.4.14 修剪特征2

图31.4.15 定义工具体

Step12.保存零件模型。
