本节将重点介绍加重块的设计过程。读者通过对该零件进行设计，可以进一步加深对拔模特征、拉伸特征、孔特征和圆角特征的学习，设计过程中应注意创建倒角的先后顺序。零件模型及相应的模型树如图30.2.1所示。

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称aggravate_block，单击按钮，进入建模环境。

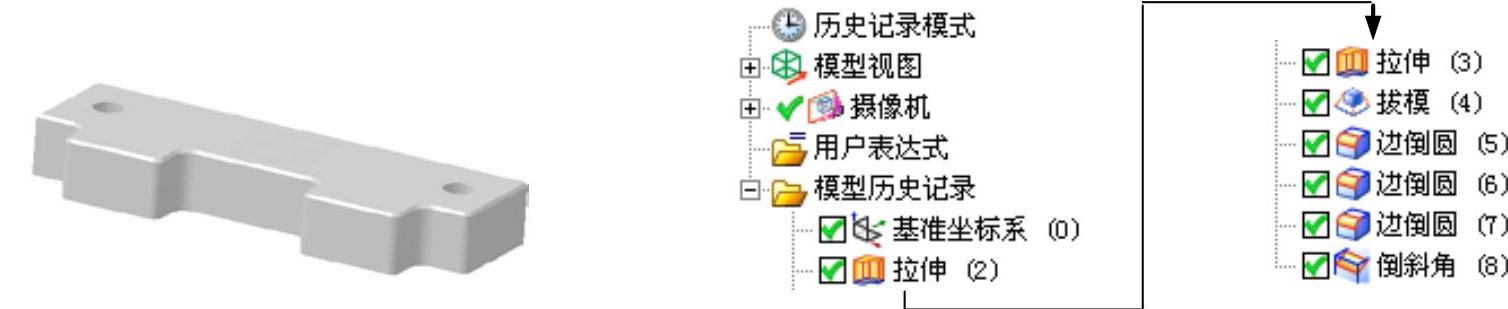

图30.2.1 零件模型及模型树

Step2.创建图30.2.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取XY基准平面为草图平面，选中区域的复选框，单击按钮。

②进入草图环境，绘制图30.2.3所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值20；采用系统默认的拉伸方向。

（4）单击按钮，完成拉伸特征1的创建。

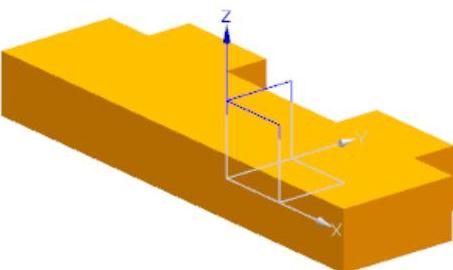

图30.2.2 拉伸特征1

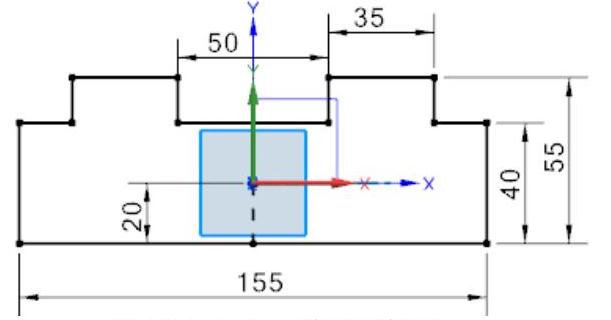

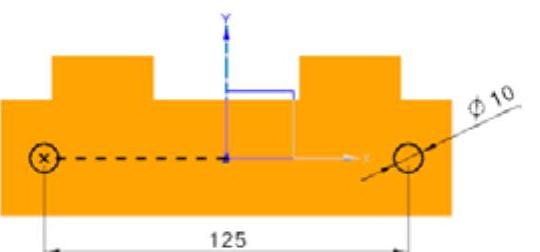

图30.2.3 截面草图

Step3.创建图30.2.4所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取图30.2.5所示的模型表面为草图平面，取消选中区域的复选框，单击按钮。

②进入草图环境，绘制图30.2.6所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义拉伸开始值和终点值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并单击“反向”按钮；在区域中选择选项，采用系统默认的求差对象。

（4）单击按钮，完成拉伸特征2的创建。

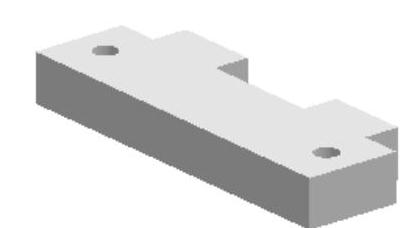

图30.2.4 拉伸特征2

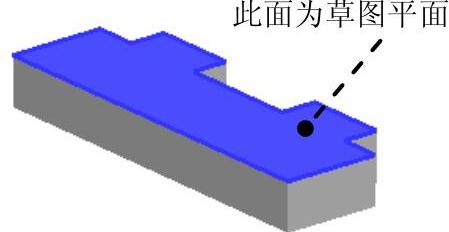

图30.2.5 定义草图平面

图30.2.6 截面草图

Step4.创建拔模特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拔模”对话框。(www.daowen.com)

（2）定义拔模特征。在区域中选择选项，在的下拉列表中选取选项，以ZC轴的正方向为脱模方向。选择图30.2.7所示的平面为固定平面，单击中键确认，选取图30.2.8所示的面为要拔模的面，在文本框中输入值5。

（3）单击“拔模”对话框中的按钮，完成拔模特征1的创建。

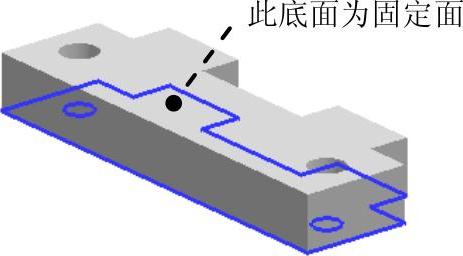

图30.2.7 定义拔模固定面

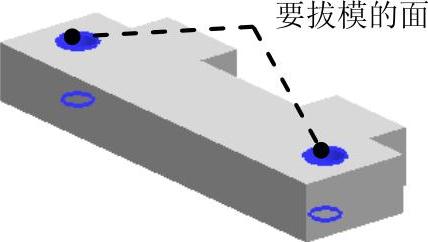

图30.2.8 定义拔模面

Step5.创建图30.2.9b所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图30.2.9a所示的两条边线为边倒圆参照，并在文本框中输入值3。

（3）单击按钮，完成边倒圆特征1的创建。

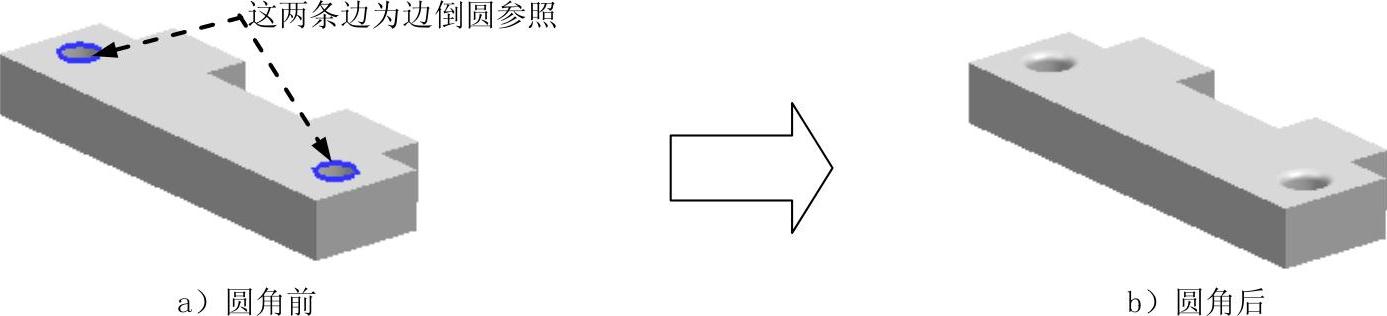

图30.2.9 边倒圆特征1

Step6.创建边倒圆特征2。选取图30.2.10所示的4条边线为边倒圆参照，其圆角半径值为5。

Step7.创建边倒圆特征3。选取图30.2.11所示的8条边线为边倒圆参照，其圆角半径值为3。

Step8.创建倒斜角特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“倒斜角”对话框。

（2）在区域中单击按钮，选取图30.2.12所示的边线为倒斜角参照，在区域的文本框选择选项；并在文本框输入值1。

（3）单击按钮，完成倒斜角特征的创建。

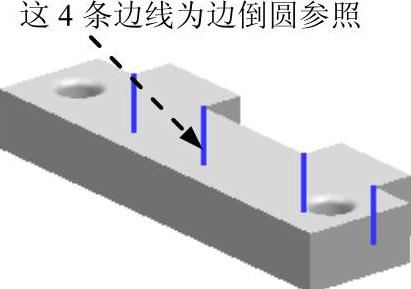

图30.2.10 选取边倒圆参照

图30.2.11 选取边倒圆参照

图30.2.12 倒斜角参照

Step9.将对象移动至图层并隐藏。

（1）显示隐藏对象。选择下拉菜单命令，隐藏的所有对象将会处于显示状态。

（2）定义要移动的对象。选择下拉菜单命令，系统弹出“类选择”对话框。

（3）在区域中单击按钮，系统弹出“根据类型选择”对话框；在此对话框中选择选项，单击对话框中的按钮，系统返回到“类选择”对话框。

（4）单击“全选”按钮，单击按钮，此时系统弹出“图层移动”对话框，在文本框中输入值2，单击按钮。

（5）选择下拉菜单命令，系统弹出“图层设置”对话框，在下拉列表中选择选项，在列表框中选择，单击区域的右边的按钮，单击按钮，完成对象的隐藏。

Step10.保存零件模型。选择下拉菜单命令，即可保存零件模型。
