实例概述:

本实例介绍了座椅的设计过程。整个模型的主要设计思路是构建特性曲线，通过曲线得到模型整体曲面；曲线的质量直接影响整个模型面的质量，在本例中对样条曲线的调整是一个难点同时也是关键点。零件模型及相应的模型树如图23.1所示。

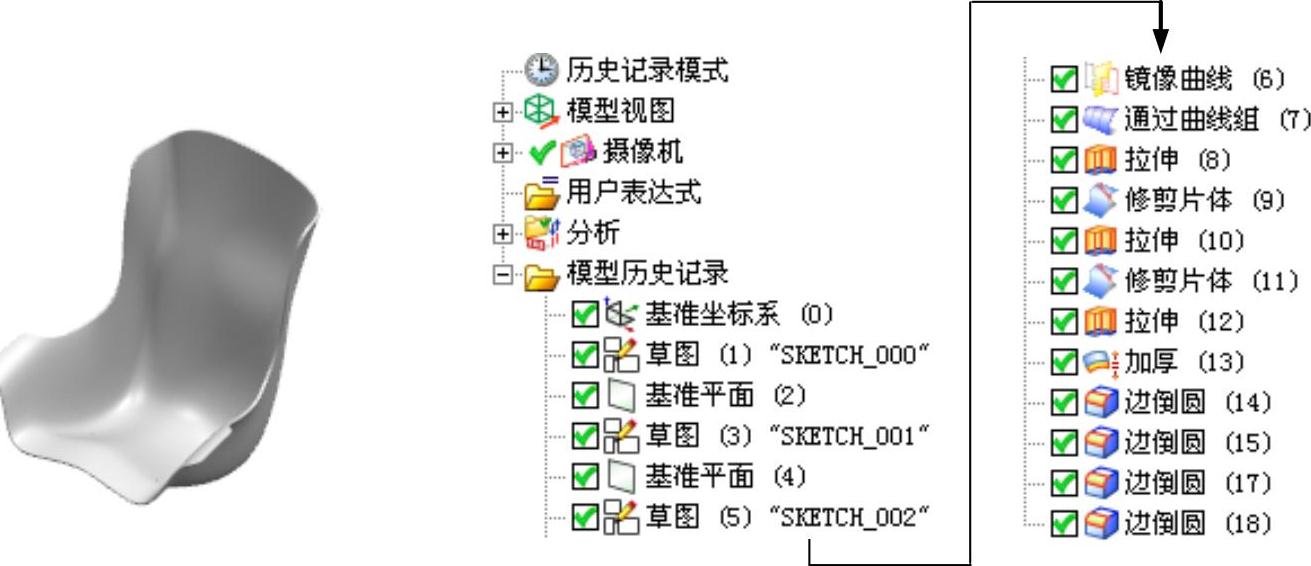

图23.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为；在文本框中输入文件名称chair，单击按钮，进入建模环境。

Step2.创建图23.2所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取YZ基准平面为草图平面，选中区域的复选框，单击按钮。

（3）进入草图环境，创建图23.2所示的草图1。

①选择下拉菜单命令(或在草图工具栏中单击“艺术样条”按钮)，系统弹出“艺术样条”对话框。

②在“艺术样条”对话框中的区域的下拉列表中选择选项。

③绘制图23.2所示的草图1，在“艺术样条”对话框中单击按钮。

（4）对草图1进行编辑。

①双击图23.2所示的草图1。

②选择下拉菜单命令，在图形区显示草图曲线的曲率梳。

③拖动草图曲线控制点，使其曲率梳呈现图23.3所示的光滑的形状。在“艺术样条”对话框中单击按钮。

④选择下拉菜单命令，取消曲率梳的显示。

（5）选择下拉菜单命令（或单击按钮），退出草图环境。

图23.2 草图1

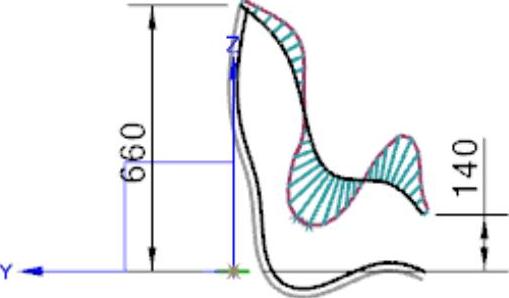

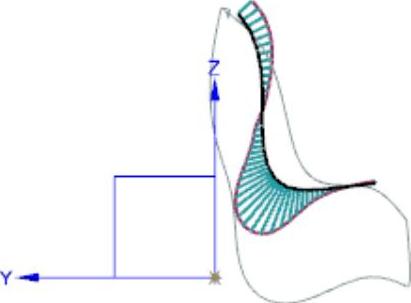

图23.3 草图1的曲率梳

Step3.创建图23.4所示的基准平面1。

（1）选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

（2）定义基准平面。在区域的下拉列表中选择选项。在区域单击按钮，选取YZ基准平面为对象平面；在区域的文本框中输入值160，单击按钮，定义XC基准轴的反方向为参考方向，其他参数采用系统默认设置。

（3）单击按钮，完成基准平面1的创建。

Step4.创建图23.5所示的草图2。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。单击按钮，选取基准平面1为草图平面，选取Z轴为竖直方向参照，单击按钮。

（3）绘制草图。进入草图环境，绘制图23.5所示的草图。

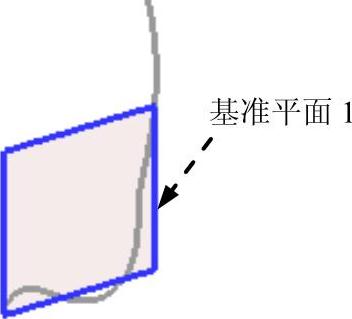

图23.4 基准平面1

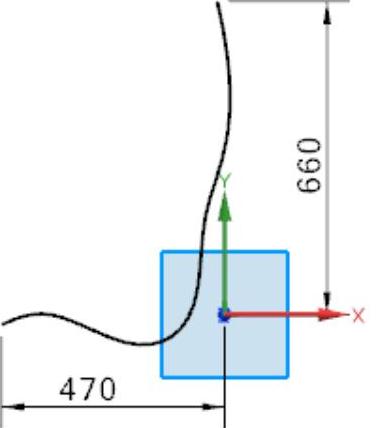

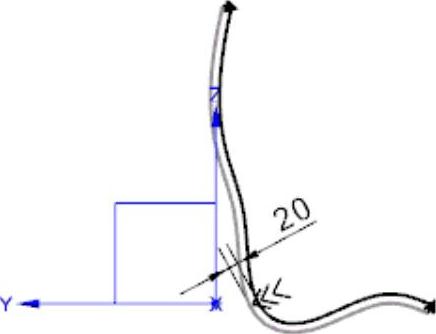

图23.5 草图2

（4）退出草图。选择下拉菜单命令（或单击按钮），退出草图环境。

Step5.创建图23.6所示的基准平面2。选择下拉菜单命令，系统弹出“基准平面”对话框；在区域的下拉列表中选择选项，选取YZ基准平面为对象平面；在区域的文本框中输入值270，单击按钮，定义XC基准轴的反方向为参考方向，其他参数采用系统默认设置。单击按钮，完成基准平面2的创建。

Step6.创建图23.7所示的草图3。选择下拉菜单命令，系统弹出“创建草图”对话框；选取基准平面2为草图平面；选取Z轴为竖直方向参照，绘制图23.8所示的草图（参照Step2调整曲率梳），选择下拉菜单命令，退出草图环境。

图23.6 基准平面2

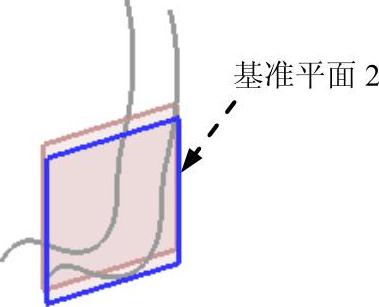

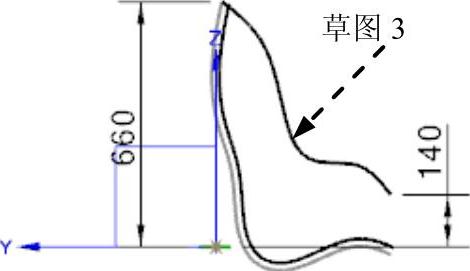

图23.7 草图3

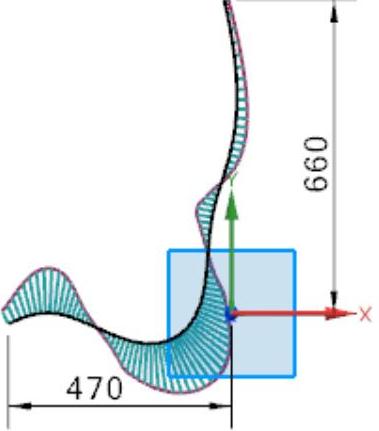

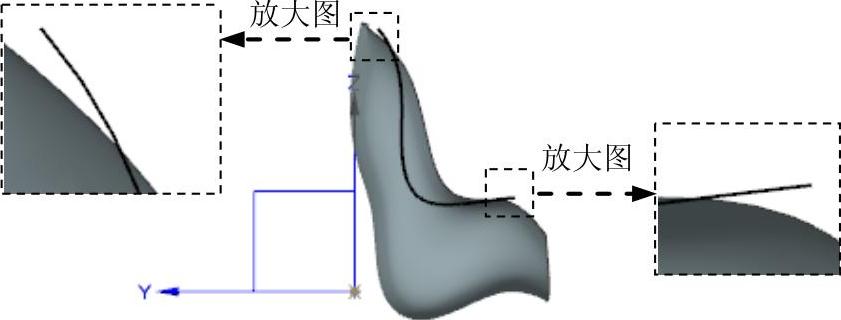

图23.8 草图3的曲率梳

Step7.创建图23.9所示的镜像曲线1。

（1）选择命令。选择下拉菜单命令，系统弹出“镜像曲线”对话框。

（2）定义镜像曲线。选择Step4和Step6中所绘制的曲线为镜像曲线。

（3）定义镜像平面。在下拉列表框中选择选项，并单击按钮，选取YZ基准平面为镜像平面；其他参数采用系统默认设置。

（4）单击按钮，完成镜像曲线1的创建。

Step8.创建图23.10所示的曲面特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“通过曲线组”对话框。

（2）定义截面曲线。依次选取图23.11所示的曲线1、曲线2、曲线3、曲线4和曲线5为截面曲线，并分别单击中键确认。

（3）设置输出曲面选项。在区域中选中复选框。

（4）单击按钮，完成曲面特征1的创建。

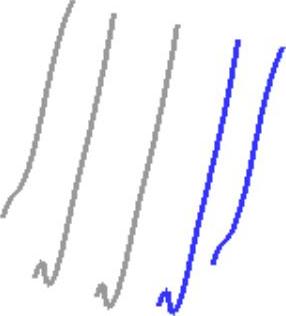

图23.9 镜像曲线1

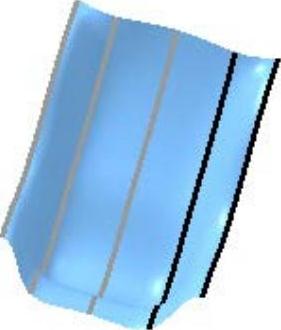

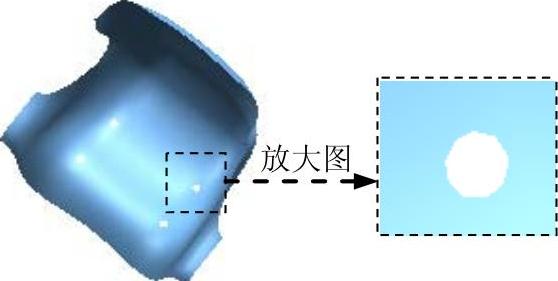

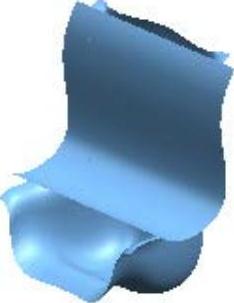

图23.10 曲面特征1

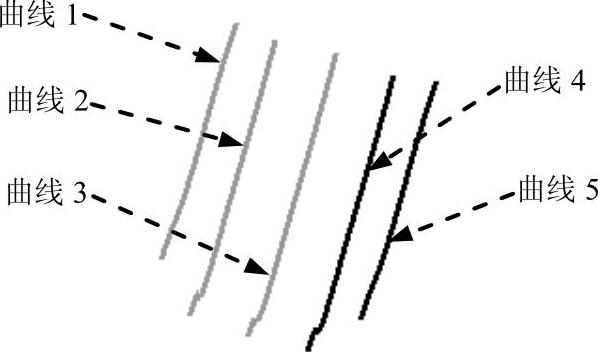

图23.11 定义截面曲线

Step9.创建图23.12所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取基准平面2为草图平面，单击按钮。

②进入草图环境，绘制图23.13所示的截面草图（参照Step2调整曲率梳，使其曲率梳呈现图23.14所示的光滑的形状）。

③选择下拉菜单命令（或单击按钮），退出草图环境。

图23.12 拉伸特征1(www.daowen.com)

图23.13 截面草图

图23.14 截面草图的曲率梳

（3）确定拉伸属性。在“拉伸”对话框区域后的下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值-50；在区域下拉列表中选择选项，并在其下的文本框中输入值600，在区域的下拉列表中选择选项，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征1的创建。

Step10.创建图23.15所示的修剪特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪片体”对话框。

（2）定义目标体和边界对象。选择图23.16所示的目标体和边界对象；在区域中选中选项；其他参数采用系统默认设置。

（3）单击按钮，完成修剪特征1的创建。

图23.15 修剪特征1

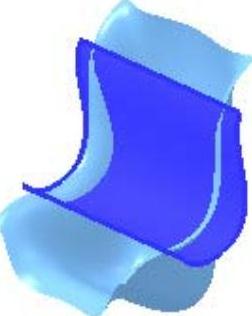

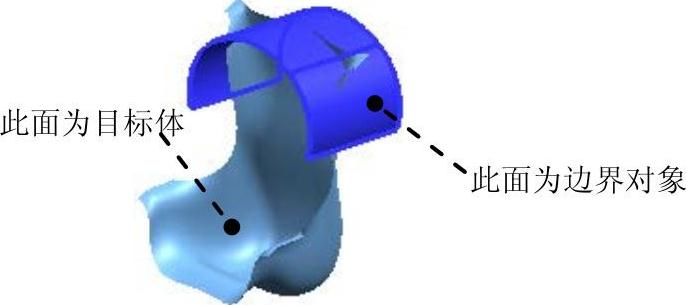

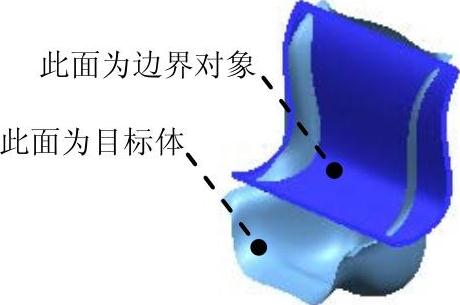

图23.16 定义目标体和边界对象

Step11.创建图23.17所示的拉伸特征2。选择下拉菜单命令，系统弹出“拉伸”对话框；选取XZ基准平面为草图平面；绘制图23.18所示的截面草图；选择下拉菜单命令（或单击按钮），退出草图环境；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值-50；在区域下拉列表中选择选项，并在其下的文本框中输入值300，在区域的下拉列表中选择选项，其他参数采用系统默认设置；单击按钮，完成拉伸特征2的创建。

图23.17 拉伸特征2

图23.18 截面草图

Step12.创建图23.19所示的修剪特征2。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取图23.20所示的目标体和边界对象；在区域中选中选项；其他参数采用系统默认设置；单击按钮，完成修剪特征2的创建。

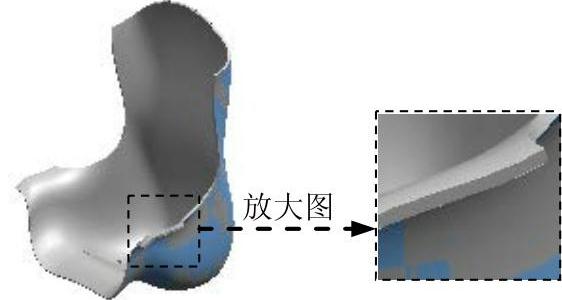

图23.19 修剪特征2

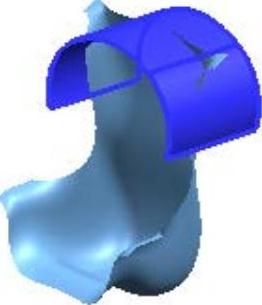

图23.20 定义目标体和边界对象

Step13.创建图23.21所示的拉伸特征3。选择下拉菜单命令，系统弹出“拉伸”对话框；选取XY基准平面为草图平面；绘制图23.22所示的草图；选择下拉菜单命令（或单击按钮），退出草图环境；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值-60；在区域下拉列表中选择选项，在其下的文本框中输入值60；在区域的下拉列表中选择选项；其他参数采用系统默认设置；单击按钮，完成拉伸特征3的创建。

图23.21 拉伸特征3

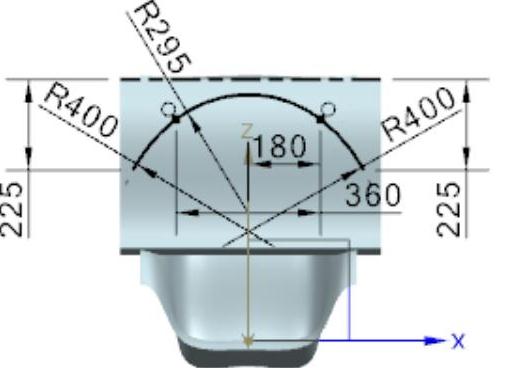

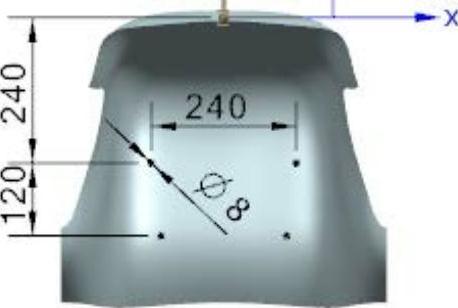

图23.22 截面草图

Step14.创建图23.23所示的加厚特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“加厚”对话框。

（2）定义加厚对象。选取图23.24所示的曲面为加厚对象。

（3）设置参数。在区域的文本框中输入值7，其他参数采用系统默认设置。

（4）单击按钮，完成片体加厚特征1的创建。

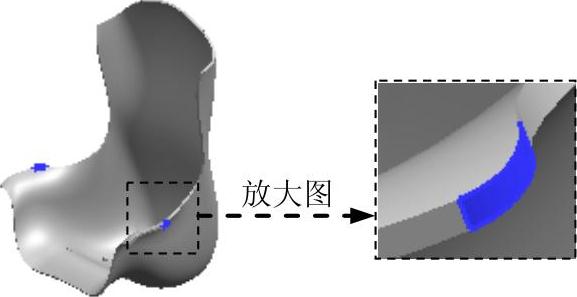

图23.23 加厚特征1

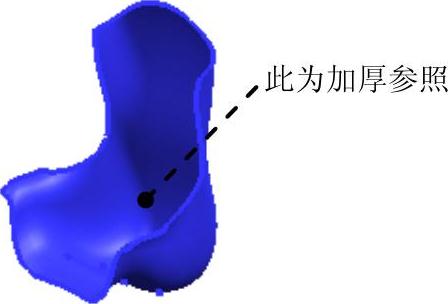

图23.24 定义加厚对象

Step15.创建图23.25所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）定义边倒圆。选取图23.26所示的两条边为边倒圆参照，并在文本框中输入值30。

（3）单击按钮，完成边倒圆特征1的创建。

图23.25 边倒圆特征1

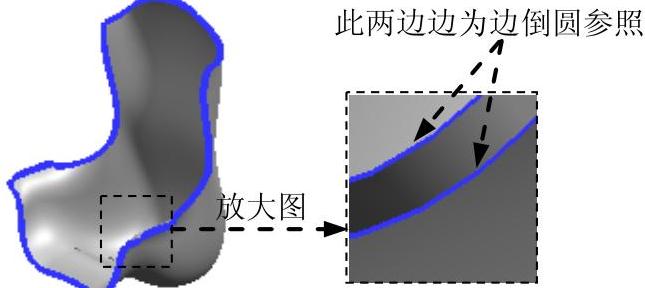

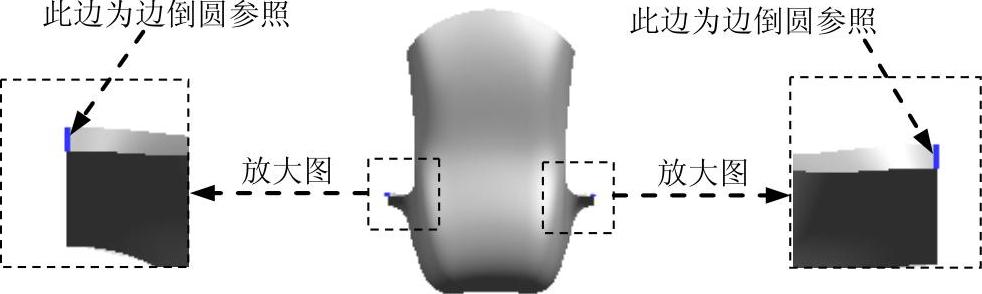

图23.26 边倒圆参照

Step16.创建图23.27所示的边倒圆特征2。选择下拉菜单命令，系统弹出“边倒圆”对话框；选取图23.28所示的两条边为边倒圆参照，并在文本框中输入值20；单击按钮，完成边倒圆特征2的创建。

图23.27 边倒圆特征2

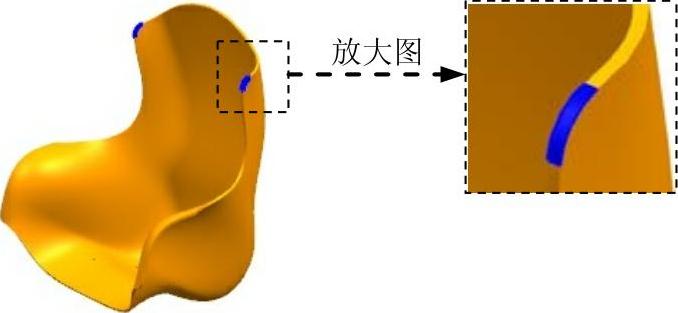

图23.28 边倒圆参照

Step17.创建图23.29所示的边倒圆特征3。选择下拉菜单命令，系统弹出“边倒圆”对话框；在文本框中输入值30，选取图23.30所示的两条边为边倒圆参照，单击按钮，完成边倒圆特征3的创建。

图23.29 边倒圆特征3

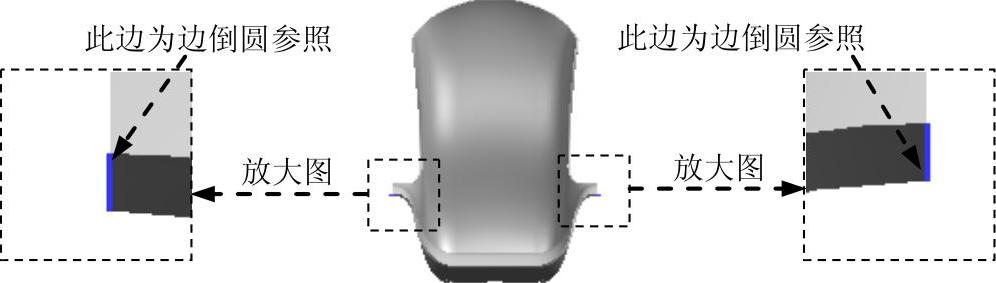

图23.30 边倒圆参照

Step18.创建图23.31所示的边倒圆特征4。选择下拉菜单命令，系统弹出“边倒圆”对话框；在文本框中输入值2，选取图23.32所示的两条边为边倒圆参照，单击按钮，完成边倒圆特征4的创建。

图23.31 边倒圆特征4

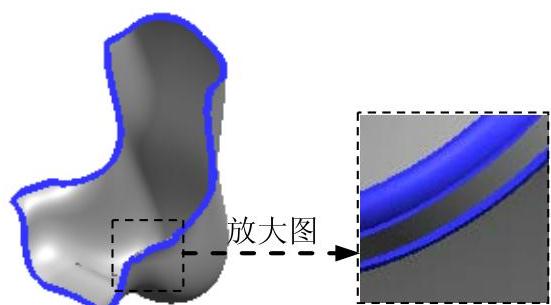

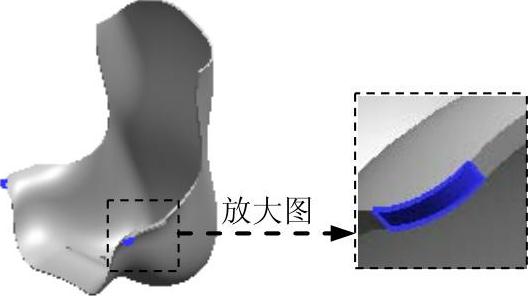

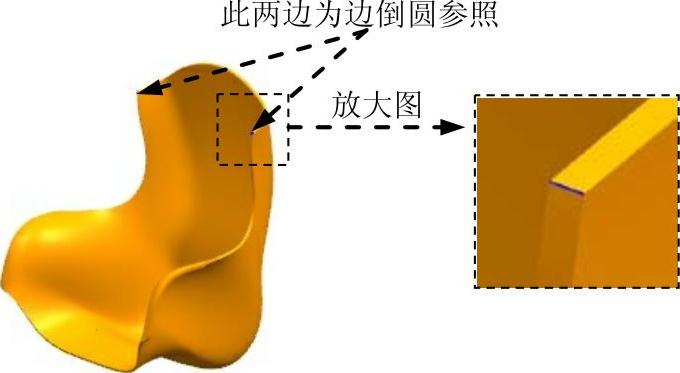

图23.32 边倒圆参照

Step19.设置隐藏。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“类选择”对话框。

（2）选择隐藏对象。单击“类选择”对话框区域的按钮，系统弹出“根据类型选择”对话框，按住Ctrl键，选择对话框列表中的、、和选项，单击按钮。系统再次弹出“类选择”对话框，单击区域中的“全选”按钮。

（3）完成隐藏操作。单击对话框中的按钮，完成对设置对象的隐藏。

Step20.保存零件模型。选择下拉菜单命令，即可保存零件模型。
