实例概述:

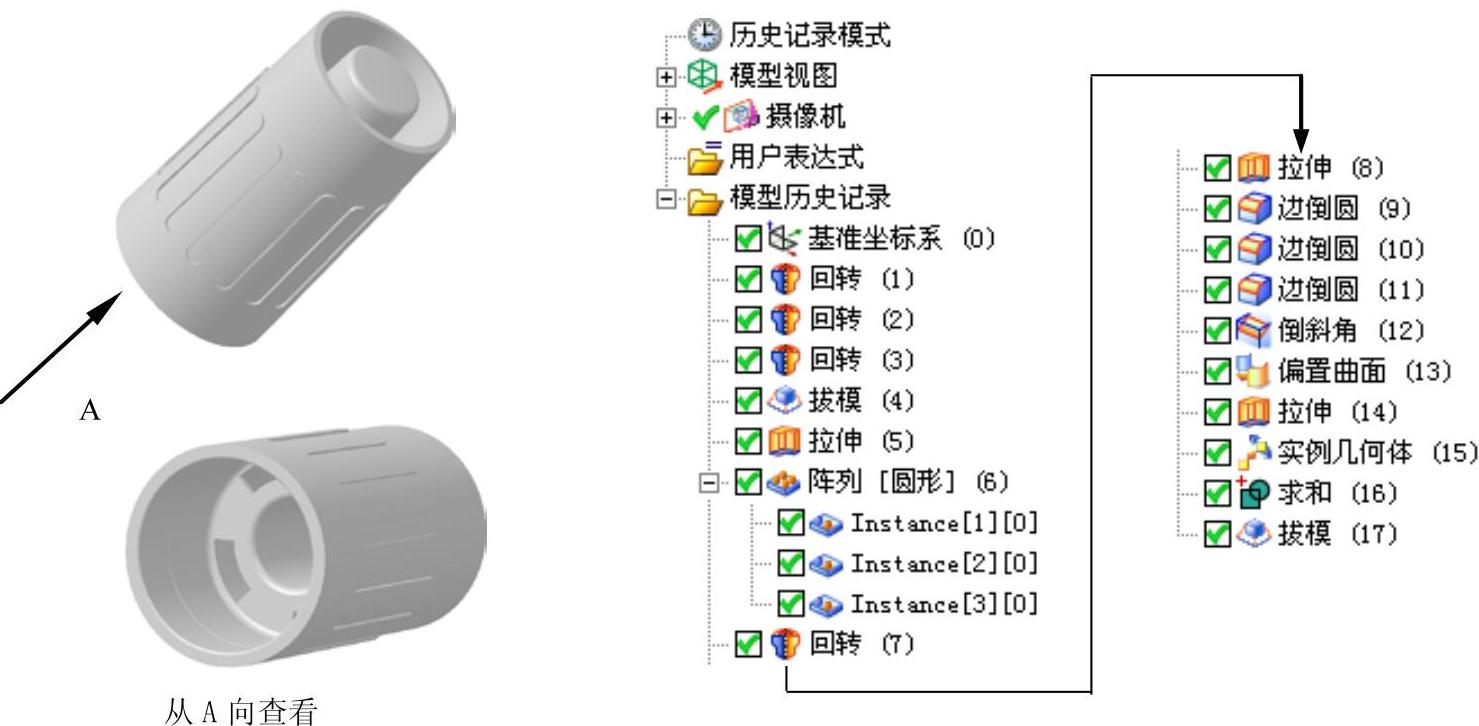

本实例介绍了笔帽的设计过程。通过练习本例,读者可以掌握回转、拉伸、阵列及拔模等特征的应用,其中引用几何体是本实例的一个亮点。此实例在设计过程中,巧妙地使用了引用几何体和求和特征命令。零件模型及相应的模型树如图21.1所示。
图21.1 零件模型及模型树
Step1.新建文件。选择下拉菜单命令,系统弹出“新建”对话框。在
选项卡的
区域中选取模板类型为
,在
文本框中输入文件名称pen_cap,单击
按钮,进入建模环境。
Step2.创建图21.2所示的回转特征1。
(1)选择命令。选择命令(或单击
按钮),系统弹出“回转”对话框。
(2)定义回转特征截面。
①单击区域中的
按钮,系统弹出“创建草图”对话框,选中
复选框。
②定义草图平面。选取ZX基准平面为草图平面,单击按钮。
③进入草图环境,绘制图21.3所示的截面草图。
④选择下拉菜单命令(或单击
按钮),退出草图环境。
(3)定义回转轴。在绘图区域中选取ZC基准轴为回转轴。
(4)定义回转角度。在“回转”对话框区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0,在
下拉列表中选择
选项,并在其下的
文本框中输入值360,其他参数采用系统默认设置。
(5)单击按钮,完成回转特征1的创建。
图21.2 回转特征1

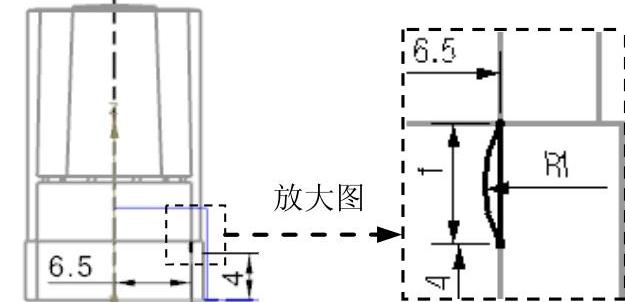

图21.3 截面草图
Step3.创建图21.4所示的回转特征2。
(1)选择命令。选择命令(或单击
按钮),系统弹出“回转”对话框。
(2)定义回转特征截面。
①单击区域中的
按钮,系统弹出“创建草图”对话框,取消选中
复选框。
②定义草图平面。选取ZX基准平面为草图平面,单击按钮。
③进入草图环境,绘制图21.5所示的截面草图。
④选择下拉菜单命令(或单击
按钮),退出草图环境。
(3)定义回转轴。在绘图区域中选取基准轴ZC为回转轴。
(4)定义回转角度。在“回转”对话框区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0;在
下拉列表中选择
选项,并在其下的
文本框中输入值360,在
区域的下拉列表中选择
选项,采用系统默认的求差对象。
(5)单击按钮,完成回转特征2的创建。
图21.4 回转特征2
图21.5 截面草图

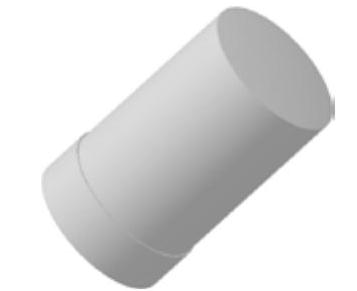

Step4.创建图21.6所示的回转特征3。选择下拉菜单命令,系统弹出“回转”对话框;选取ZX基准平面为草图平面,绘制图21.7所示的截面草图;在绘图区域中选取基准轴ZC为回转轴,选取坐标原点为回转点。在“回转”对话框
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0;在
下拉列表中选择
选项,并在其下的
文本框中输入值360,在
区域的下拉列表中选择
选项,采用系统默认的求差对象,单击
按钮,完成回转特征3的创建。
图21.6 回转特征3
图21.7 截面草图
Step5.创建拔模特征。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“拔模”对话框。
(2)在区域中选择
选项,在拔模方向区域中单击
按钮,在其下拉菜单中选择
选项,定义ZC轴正方向为拔模方向,选择图21.8所示的模型表面为拔模固定平面,选择图21.9所示的模型表面为要拔模的面,在
文本框中输入值2。
(3)单击“拔模”对话框中的按钮,完成拔模特征的创建。

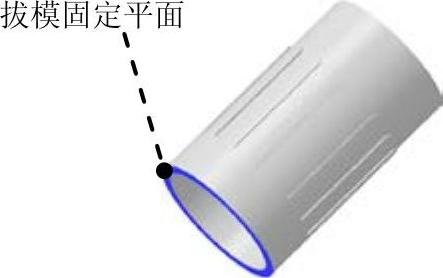

图21.8 定义拔模固定平面

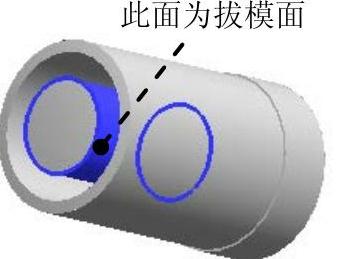

图21.9 定义拔模面
Step6.创建图21.10所示的拉伸特征1。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“拉伸”对话框。
(2)单击“拉伸”对话框中的“绘制截面”按钮,系统弹出“创建草图”对话框。

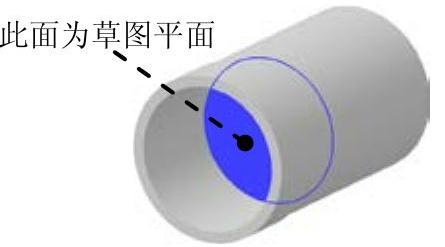

①定义草图平面。单击按钮,选取图21.11所示的平面为草图平面,单击
按钮。
②进入草图环境,绘制图21.12所示的截面草图。
③选择下拉菜单命令(或单击
按钮),退出草图环境。
(3)定义拉伸开始值和结束值。在“拉伸”对话框区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0;在
区域的
下拉列表中选择
选项;在
区域的下拉列表中选择
选项,采用系统默认的求差对象。
(4)单击按钮,完成拉伸特征1的创建。
图21.10 拉伸特征1
图21.11 定义草图平面

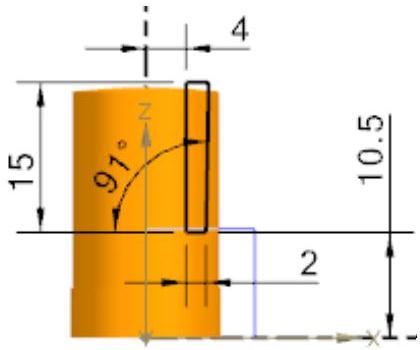

图21.12 截面草图
Step7.创建图21.13所示的阵列特征1。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“阵列特征”对话框。
(2)在模型树中选取Step6所创建的拉伸特征1。
(3)定义阵列类型。在“阵列特征”对话框区域的
下拉列表中选择
选项。
(4)指定方向。在区域中激活
,在绘图区选取ZC基准轴。
(5)在“阵列特征”对话框下拉列表中选择
选项,在
的文本框中输入值4,在
的文本框中输入值90。
(6)单击“阵列特征”对话框中的按钮,完成阵列特征1的创建。

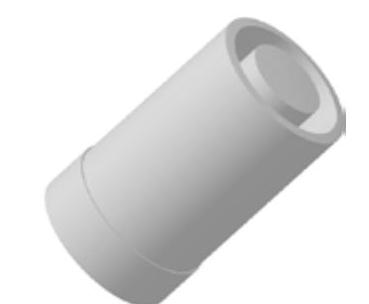

Step8.创建图21.14所示的回转特征4。选择下拉菜单命令,选取ZX基准平面为草图平面,绘制图21.15所示的截面草图;在绘图区域中选取ZC基准轴为回转轴,在“回转”对话框
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值0;在
下拉列表中选择
选项,并在其下的
文本框中输入值360,在
区域的下拉列表中选择
选项,采用系统默认的求和对象,单击
按钮,完成回转特征4的创建。
图21.13 阵列特征
图21.14 回转特征4
图21.15 截面草图(www.daowen.com)

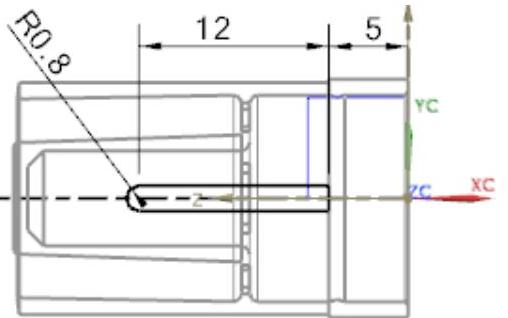

Step9.创建图21.16所示的拉伸特征2。选择下拉菜单命令,选取图21.17所示的平面为草图平面;绘制图21.18所示的截面草图;在“拉伸”对话框
区域的
下拉列表中选择
选项,在其下的
文本框中输入值0;在
区域的
下拉列表中选择
选项,并在其下的
文本框中输入值14,定义ZC基准轴正方向为拉伸方向;在
区域的下拉列表中选择
选项,选取实体模型为求差对象,单击
按钮,完成拉伸特征2的创建。
图21.16 拉伸特征2

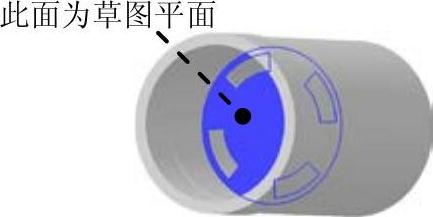

图21.17 定义草图平面
图21.18 截面草图

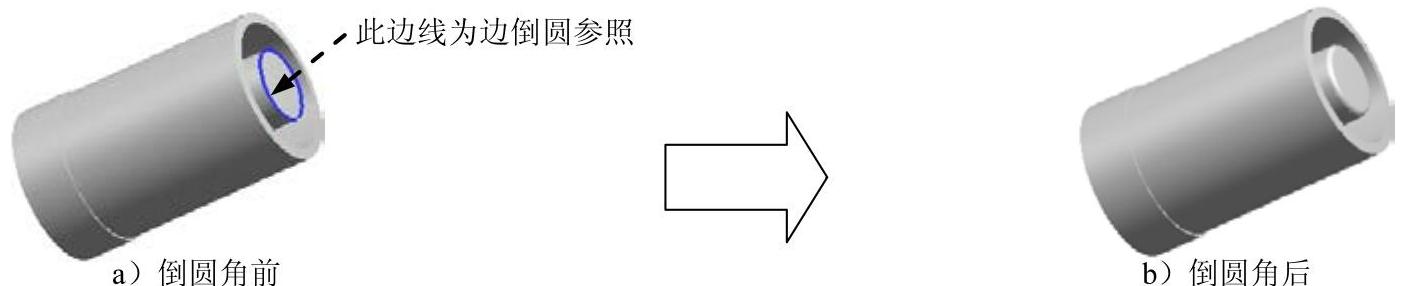

Step10.创建图21.19b所示的边倒圆特征1。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“边倒圆”对话框。
(2)在区域中单击

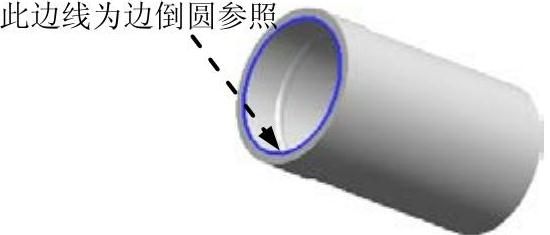

按钮,选取图21.19a所示的边线为边倒圆参照,并在
文本框中输入值0.2。
(3)单击按钮,完成边倒圆特征1的创建。
图21.19 边倒圆特征1
Step11.创建边倒圆特征2。选取图21.20所示的边线为边倒圆参照,其圆角半径值为0.2。
Step12.创建边倒圆特征3。选取图21.21所示的两条边线为边倒圆参照,其圆角半径为0.5。
图21.20 选取边倒圆参照

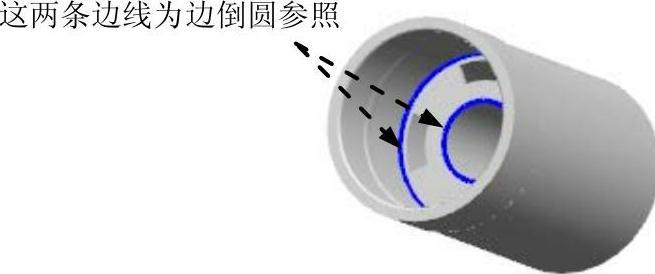

图21.21 选取边倒圆参照

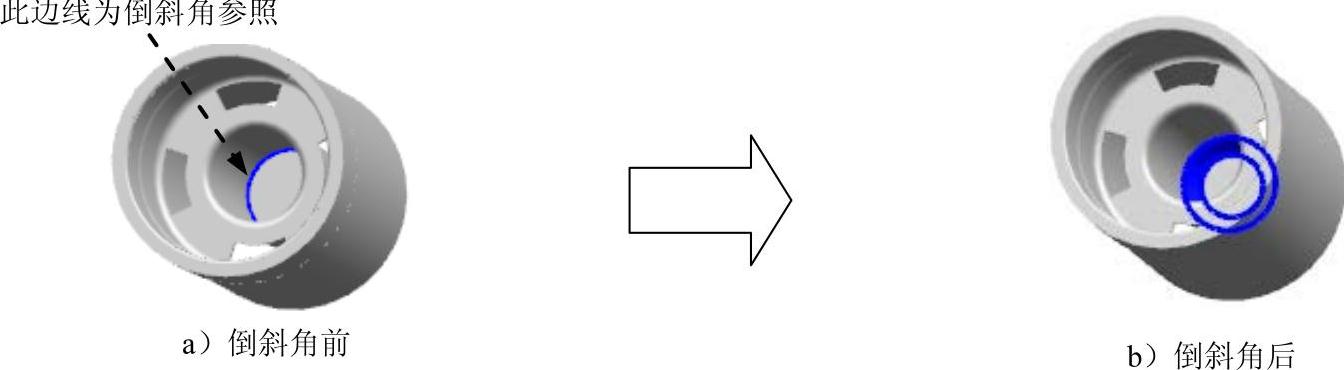

Step13.创建图21.22b所示的倒斜角特征。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“倒斜角”对话框。
(2)在区域中单击
按钮,选择图21.22a所示的边线为倒斜角参照,在
区域的
下拉列表中选择
选项;并在
文本框输入值1。
图21.22 倒斜角特征
(3)单击按钮,完成倒斜角特征的创建。
Step14.创建偏置曲面特征。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“偏置曲面”对话框。
(2)定义偏置曲面。在文本框中输入值0.2,在绘图区域选取图21.23所示的曲面,采用系统默认的偏置方向。
(3)单击“偏置曲面”对话框中的按钮,完成偏置曲面特征的创建。
Step15.创建图21.24所示的拉伸特征3。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“拉伸”对话框。
(2)单击“拉伸”对话框中的“绘制截面”按钮,系统弹出“创建草图”对话框。
①定义草图平面。单击按钮,选取ZX基准平面为草图平面,单击
按钮。

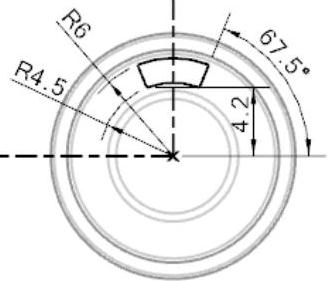

②进入草图环境,绘制图21.25所示的截面草图。
③选择下拉菜单命令(或单击
按钮),退出草图环境。
(3)定义拉伸开始值和结束值。在“拉伸”对话框区域的
下拉列表中选择
选项,选取图21.26所示的面为拉伸开始面;在
区域的
下拉列表中选择
选项,选取Step14所创建的偏置曲面为拉伸终止面。
(4)在区域的下拉列表中选择
选项,其他参数采用系统默认设置。单击
按钮,完成拉伸特征3的创建。
图21.23 定义偏置曲面
图21.24 拉伸特征3
图21.25 截面草图

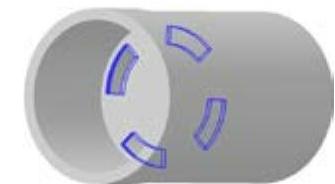

Step16.创建图21.27b所示的实例几何体特征1。
(1)选择下拉菜单命令,系统弹出“实例几何体”对话框。
(2)定义几何体对象。在下拉列表中选取
选项,选取Step15所创建的拉伸特征3,单击
右边的
,在绘图区选取ZC基准轴,选取坐标原点为旋转中心点。
(3)定义旋转参数。在文本框中输入值24,在
文本框中输入值0,在
文本框中输入值14。
(4)单击按钮,完成实例几何体特征的创建。
Step17.对实体进行求和操作。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“求和”对话框。

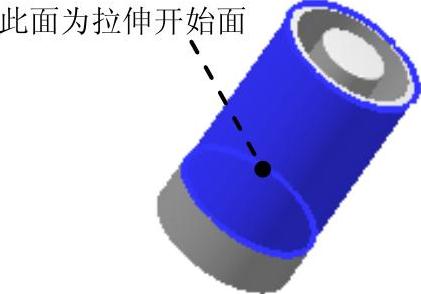

图21.26 定义拉伸开始面

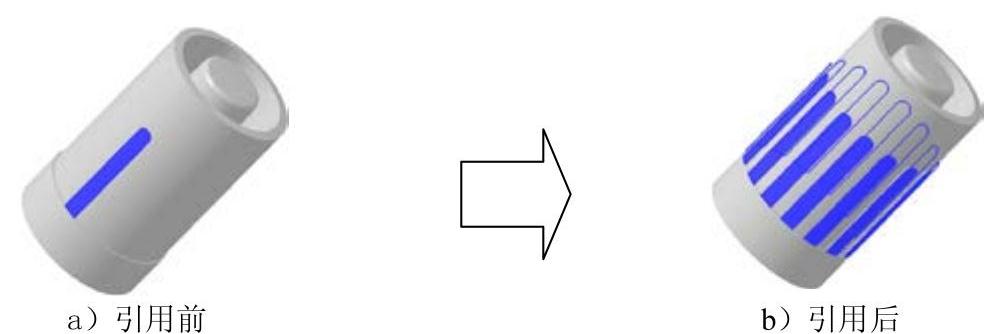

图21.27 实例几何体特征1
(2)定义目标体和刀具体。选取图21.28所示的特征1为目标体,依次选取图21.29所示的特征(即Step15所创建的拉伸特征3和Step16所创建的实例几何体特征1)为刀具体,单击按钮,完成该布尔操作。
图21.28 定义目标体
图21.29 定义刀具体
Step18.创建拔模特征。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“拔模”对话框。
(2)在区域中选择
选项,激活

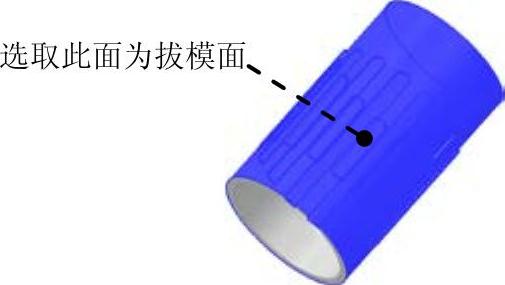

,指定ZC基准轴的正方向为拔模方向,选择图21.30所示的模型表面为拔模固定平面,选择图21.31所示的模型表面为要拔模的面,在
的文本框中输入值1。
(3)单击“拔模”对话框中的按钮,完成拔模特征的创建。

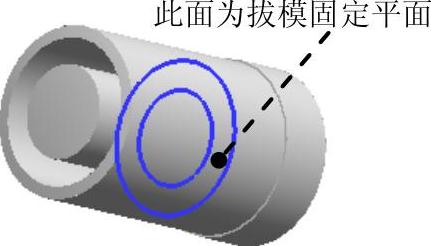

图21.30 定义拔模固定平面
图21.31 定义拔模面
Step19.设置隐藏。
(1)选择命令。选择下拉菜单命令(或单击
按钮),系统弹出“类选择”对话框。
(2)选择隐藏对象。单击“类选择”对话框区域中的
按钮,系统弹出“根据类型选择”对话框,按住Ctrl键选择对话框列表中的
、
选项,单击
按钮。系统再次弹出“类选择”对话框,单击对话框
区域中的“全选”
按钮。
(3)完成隐藏操作。单击对话框中的按钮,完成对设置对象的隐藏。
Step20.保存零件模型。选择下拉菜单命令,即可保存零件模型。
