实例概述:

本实例介绍了垃圾箱上盖的设计过程，本例模型的难点在于模型两侧曲面的创建及模型底部外形的创建。而本例中对于这两点的处理只是运用了非常基础的命令。希望通过对此例的学习使读者对简单命令有更好的理解。零件模型及相应的模型树如图17.1所示。

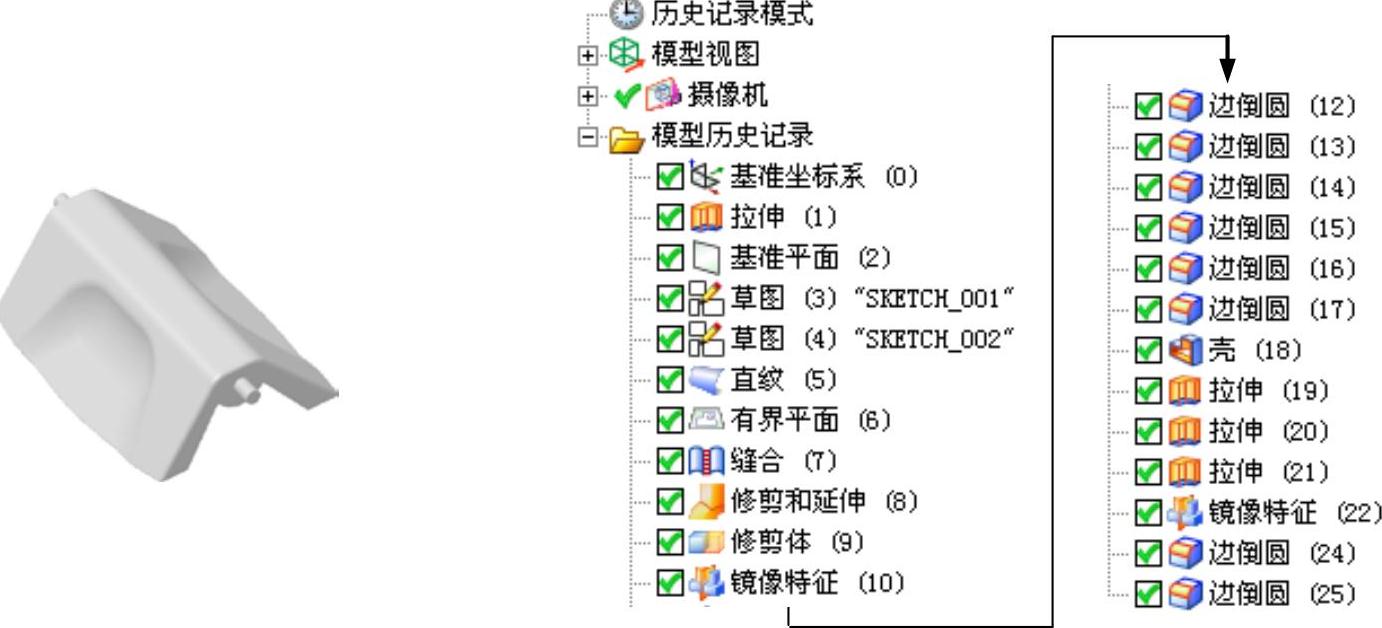

图17.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为；在文本框中输入文件名称disbin_cover；单击按钮，进入建模环境。

Step2.创建图17.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框，选中复选框。

①定义草图平面。选取ZX基准平面为草图平面，单击按钮。

②进入草图环境，绘制图17.3所示的截面草图。

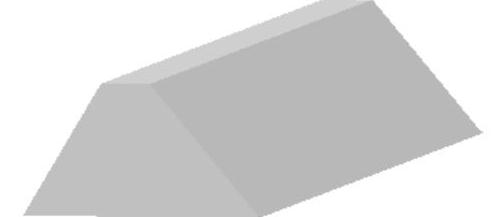

图17.2 拉伸特征1

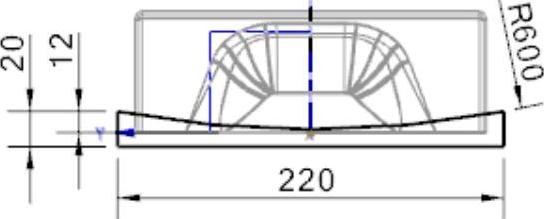

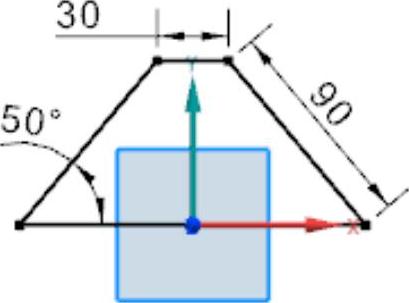

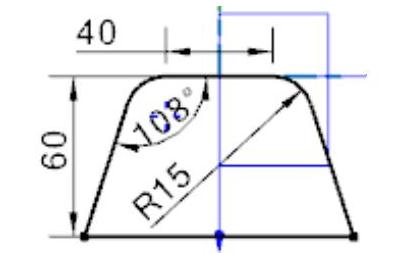

图17.3 截面草图

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值-100；在区域的下拉列表中选择选项，并在其下的文本框中输入值100，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征1的创建。

Step3.创建图17.4所示的基准平面1。

（1）选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）在“基准平面”对话框区域的下拉列表中，选择选项，选取图17.5所示的平面为参考平面，选取图17.6所示边为通过轴，在区域的下拉列表中选择选项，在文本框中输入值-15。

（3）单击按钮，完成基准平面1的创建。

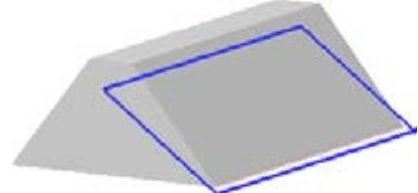

图17.4 创建基准平面1

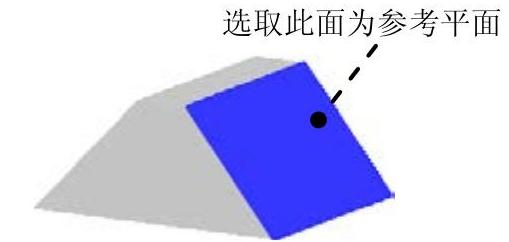

图17.5 选择参考平面

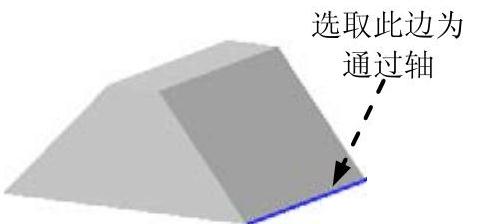

图17.6 选择通过轴

Step4.创建图17.7所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框，取消选中复选框。

（2）定义草图平面。单击按钮选取基准平面1为草图平面，单击按钮。

（3）进入草图环境，绘制图17.8所示的草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

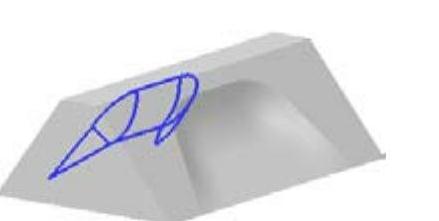

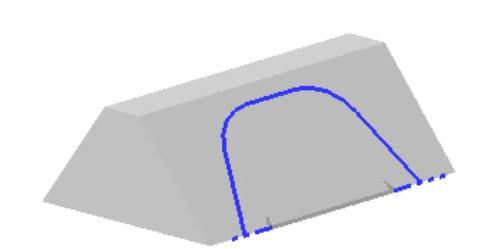

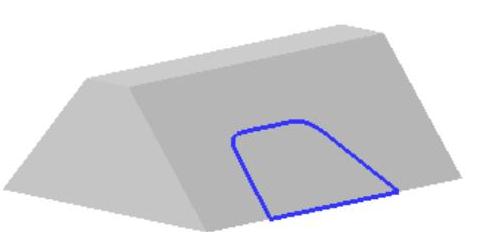

图17.7 草图1（建模环境）

图17.8 草图1（草图环境）

Step5.创建图17.9所示的草图2。选择下拉菜单命令，系统弹出“创建草图”对话框。选取图17.10所示的草图平面；绘制图17.11所示的草图；选择下拉菜单命令，退出草图环境。

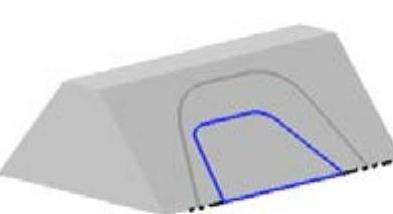

图17.9 草图2（建模环境）

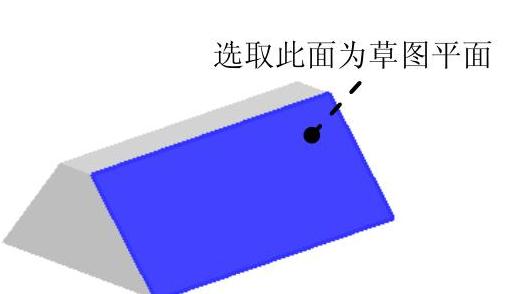

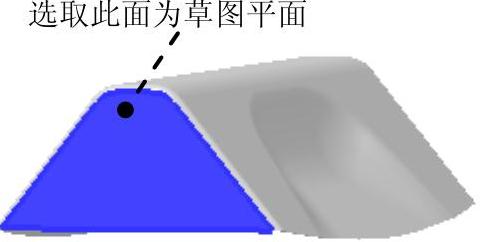

图17.10 选取草图平面

图17.11 草图2（草图环境）

Step6.创建图17.12所示的直纹面特征。

（1）选择命令。选择下拉菜单命令，系统弹出“直纹”对话框。

（2）定义截面曲线。依次选取图17.13所示的曲线1和曲线2为截面曲线，并分别单击中键确认，将区域的对齐方式设置为。

（3）单击按钮，完成直纹面特征的创建。

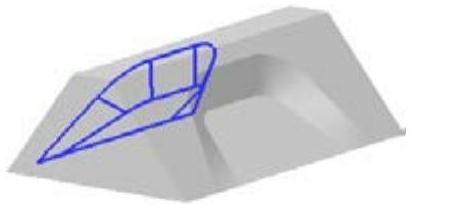

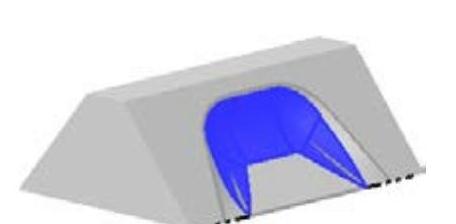

图17.12 直纹面特征

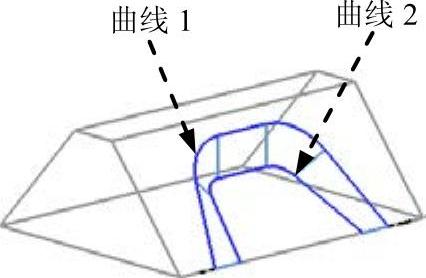

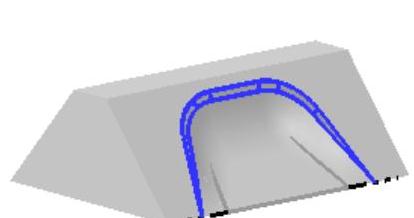

图17.13 选择截面曲线

Step7.创建图17.14所示的有界平面特征。

（1）选择命令。选择下拉菜单命令，系统弹出“有界曲面”对话框。

（2）定义边界曲线。在“有界平面”对话框中单击按钮，选取图17.7所示的曲线。

（3）单击按钮，完成有界平面特征的创建。

Step8.曲面缝合。

（1）选择命令。选择下拉菜单命令，系统弹出“缝合”对话框。

（2）设置对话框选项。在区域的下拉列表中选择选项。

（3）定义目标体和工具体。选择图17.12所示的曲面为目标体；选择图17.14所示的有界平面特征为工具体；其他参数采用系统默认设置。

（4）单击按钮，完成缝合曲面的操作。

Step9.创建图17.15所示的曲面修剪和延伸操作。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪和延伸”对话框。

（2）定义修剪和延伸边。在区域的下拉列表中选择选项。在区域中单击按钮，选取图17.16所示的边，在区域的文本框中输入值10，在区域的下拉列表框中选择选项，其他参数采用系统默认设置。

（3）单击按钮，完成曲面修剪和延伸操作。

说明：此处为了便于选取延伸边，可以将实体、草图及基准特征隐藏。

图17.14 有界平面特征

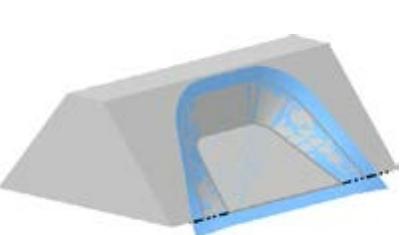

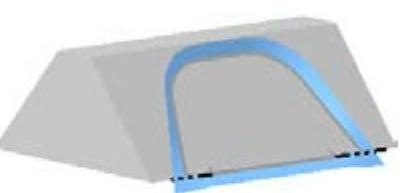

图17.15 修剪和延伸特征

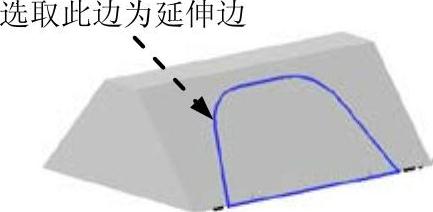

图17.16 定义修剪和延伸边

Step10.创建图17.17所示的实体修剪特征。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪体”对话框。

（2）定义目标体和工具体。选择图17.18所示的实体为目标体；选择图17.19所示的曲面为工具体；单击“反向”按钮，使修剪结果如图17.17所示；其他参数采用系统默认设置。

图17.17 实体修剪特征

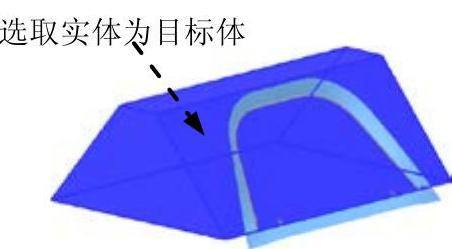

图17.18 定义目标体

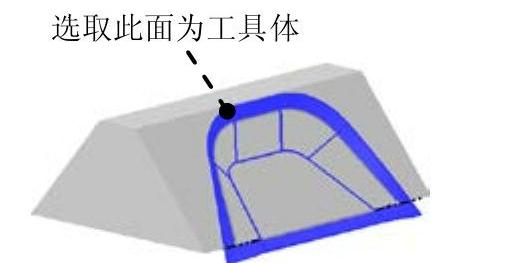

图17.19 定义工具体

（3）单击按钮，完成实体修剪特征的操作。

Step11.创建图17.20所示的镜像特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“镜像特征”对话框。

（2）定义镜像体。选取图17.17所示的实体修剪特征为镜像特征，并单击中键确认；选取YZ基准平面为镜像平面。

（3）单击按钮，完成镜像特征1的创建。

Step12.创建图17.21所示的边倒圆特征1（隐藏片体）。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图17.22所示的边线为边倒圆参照，并在文本框中输入值40。

图17.20 镜像特征1

图17.21 边倒圆特征1

(www.daowen.com)

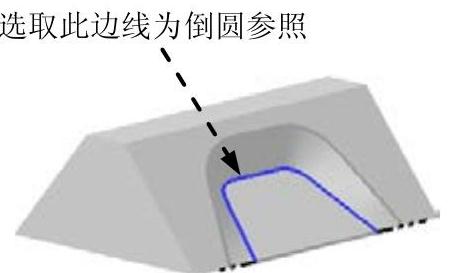

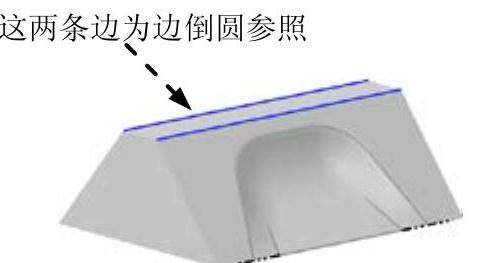

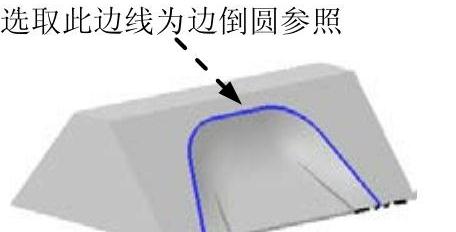

图17.22 选取边倒圆参照

（3）单击按钮，完成边倒圆特征1的创建。

Step13.创建边倒圆特征2。参照Step12创建模型另一侧边倒圆特征，结果如图17.23所示。

Step14.创建图17.24所示的边倒圆特征3。

（1）选择命令。选择下拉菜单命令，选取图17.25所示的边线为边倒圆参照，并在文本框中输入值10。

（2）单击按钮，完成边倒圆特征3的创建。

图17.23 边倒圆特征2

图17.24 边倒圆特征3

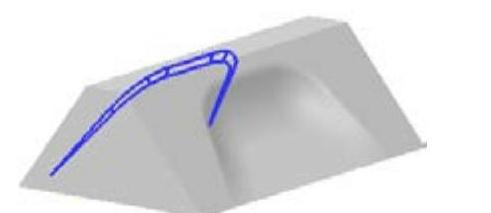

图17.25 选取边倒圆参照

Step15.创建边倒圆特征4。参照Step14创建模型另一侧边倒圆特征，结果如图17.26所示。

Step16.创建图17.27所示的边倒圆特征5。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

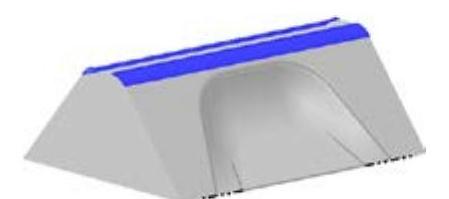

（2）在区域中单击按钮，选取图17.28所示的边为边倒圆参照，并在文本框中输入值10。

（3）单击按钮，完成边倒圆特征5的创建。

图17.26 边倒圆特征4

图17.27 边倒圆特征5

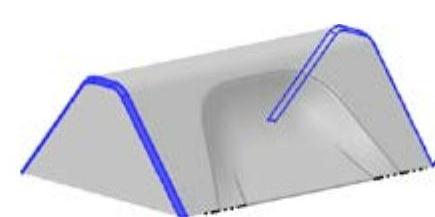

图17.28 选取边倒圆参照

Step17.创建图17.29所示的边倒圆特征6。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图17.30所示的边线为边倒圆参照，并在文本框中输入值4。

（3）单击按钮，完成边倒圆特征6的创建。

图17.29 边倒圆特征6

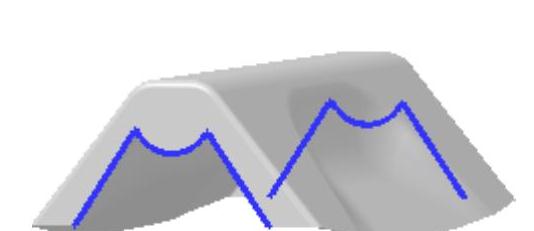

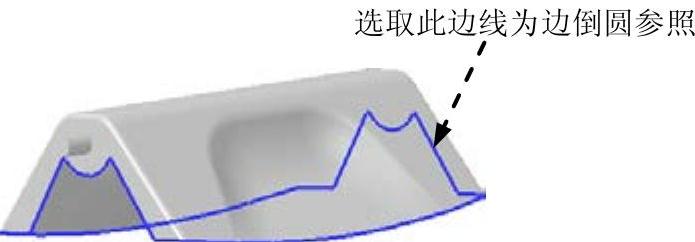

图17.30 选取边倒圆参照

Step18.创建图17.31所示的抽壳特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

（2）定义抽壳类型。在区域下拉列表中选择选项。

（3）定义移除面及抽壳厚度。在区域中单击按钮，选取图17.32所示的面为移除面，并在文本框中输入值1.5，采用系统默认抽壳方向。

（4）单击按钮，完成抽壳特征的创建。

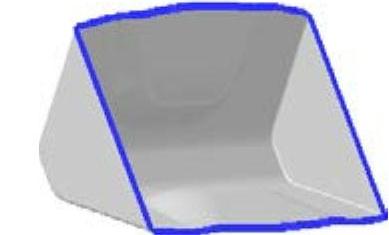

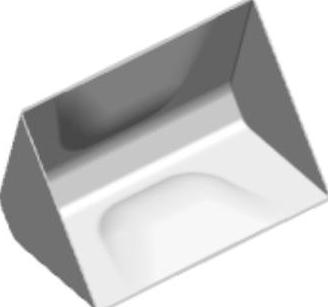

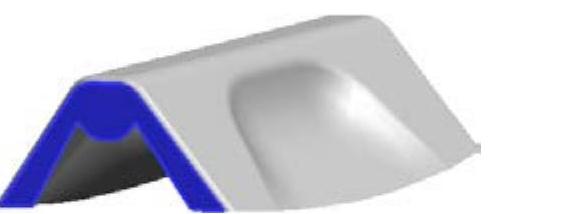

图17.31 抽壳特征

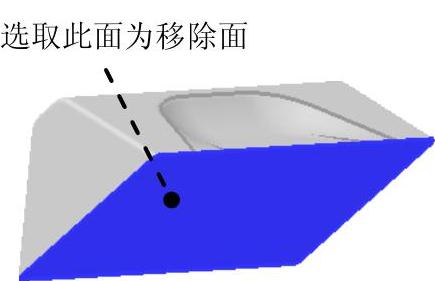

图17.32 定义移除面

Step19.创建图17.33所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取YZ平面为草图平面，单击按钮。

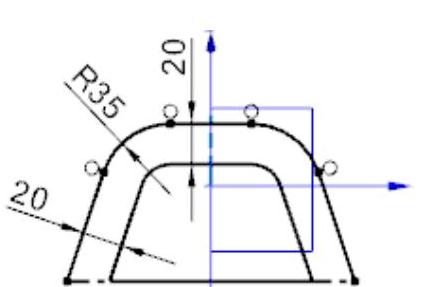

②进入草图环境，绘制图17.34所示的截面草图。

图17.33 拉伸特征2

图17.34 截面草图

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值-100，在区域的下拉列表中选择选项，并在其下的文本框中输入值100；在区域的下拉菜单中选择选项，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征2的创建。

Step20.创建图17.35所示的拉伸特征3。

（1）选择下拉菜单命令（或单击按钮）,选取图17.36所示平面为草图平面，进入草图环境，绘制图17.37所示的截面草图。

（2）确定拉伸开始值和结束值。在“拉伸”对话框的区域单击“反向”按钮，在区域的下拉列表中选择选项，并在其下的文本框中输入值0，在区域的下拉列表中选择选项；在区域中选择选项；其他参数采用系统默认设置。

（3）单击按钮，完成拉伸特征3的创建。

图17.35 拉伸特征3

图17.36 定义草图平面

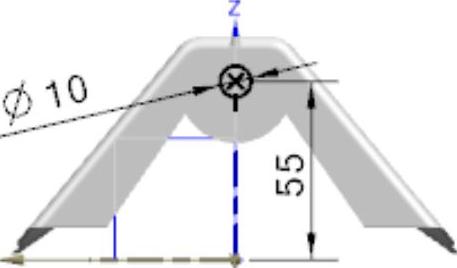

图17.37 截面草图

Step21.创建图17.38所示的拉伸特征4。

（1）选择下拉菜单命令（或单击按钮）,选取图17.39所示平面为草图平面，进入草图环境，绘制图17.40所示的截面草图。

（2）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值15；在区域的下拉列表中选择选项；其他参数采用系统默认设置。

（3）单击按钮，完成拉伸特征4的创建。

Step22.创建图17.41所示的镜像特征2。

（1）选择命令。选择下拉菜单命令，系统弹出“镜像特征”对话框。

（2）定义镜像体。选取图17.38所示的拉伸特征4为镜像特征，并单击中键确认；选取ZX基准平面为镜像平面。

（3）单击按钮，完成镜像特征2的创建。

图17.38 拉伸特征4

图17.39 定义草图平面

图17.40 截面草图

图17.41 镜像特征2

Step23.创建图17.42所示的边倒圆特征7。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图17.42a所示的4条边为边倒圆参照，并在文本框中输入值1。

（3）单击按钮，完成边倒圆特征7的创建。

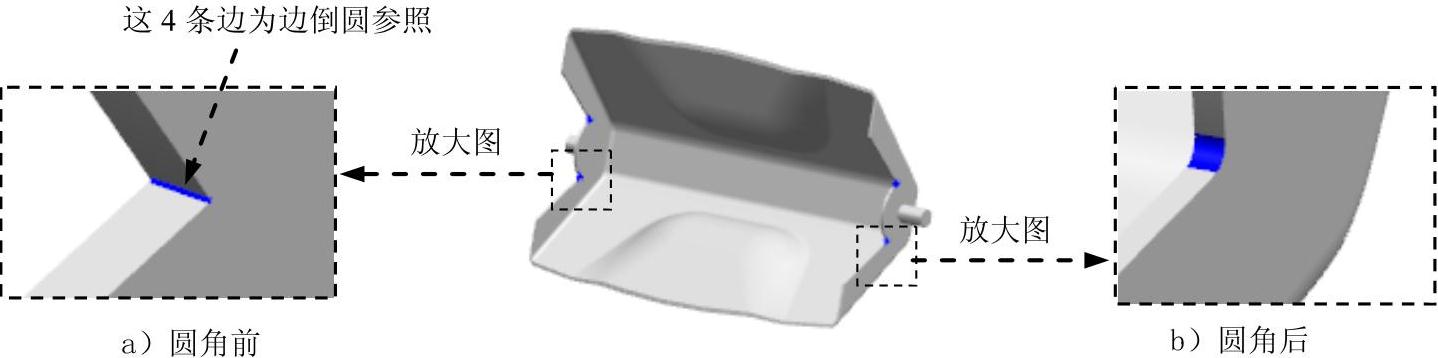

图17.42 边倒圆特征7

Step24.创建边倒圆特征8。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图17.43所示的边线为边倒圆参照，并在文本框中输入值0.6。

（3）单击按钮，完成边倒圆特征8的创建。

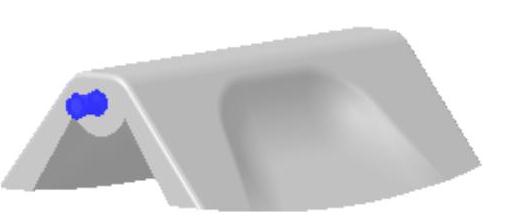

图17.43 选取边倒圆参照

Step25.保存零件模型。选择下拉菜单命令，即可保存零件模型。
