实例概述:

本实例介绍了液化气灶旋钮的设计过程。通过对本实例的学习，主要使读者对产品的外形设计有更进一步的了解。当然在学习过程中对曲面扫掠、缝合和倒圆角等特征的应用会有更深入的理解。零件模型及相应的模型树如图15.1所示。

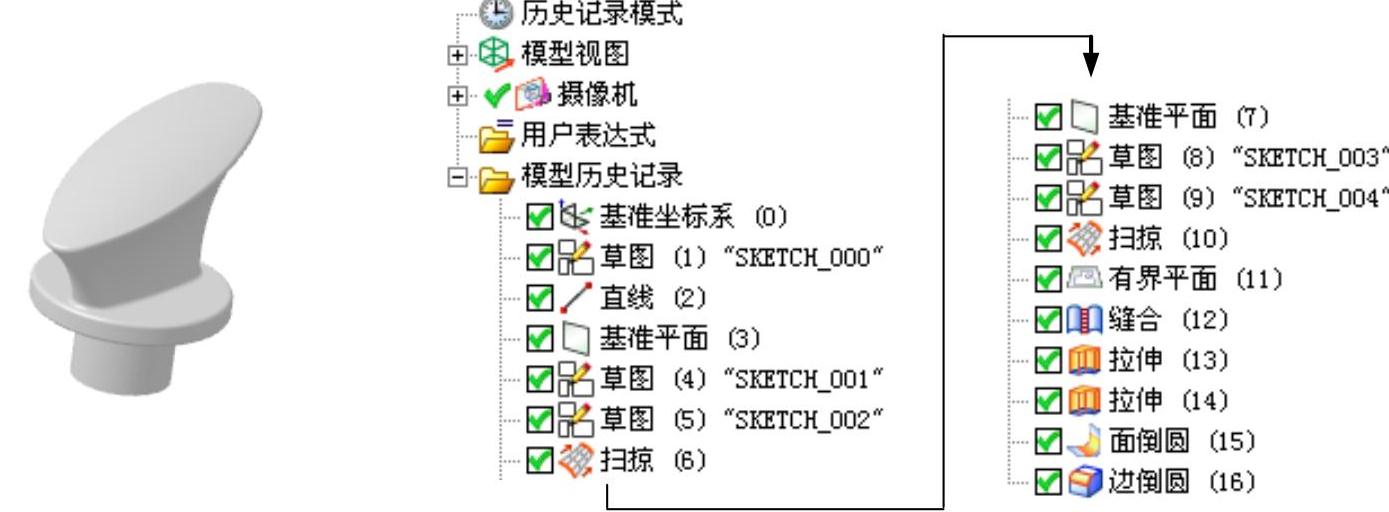

图15.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为；在文本框中输入文件名称cookstone_knob；单击按钮，进入建模环境。

Step2.创建图15.2所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框，选中复选框。

（2）定义绘图平面。在“创建草图”对话框中单击按钮，选取XY基准平面为草图平面，单击按钮。

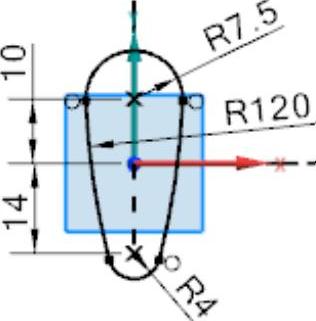

（3）进入草图环境，绘制图15.3所示的草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

图15.2 草图1（建模环境）

图15.3 草图1（草图环境）

Step3.创建图15.4所示的直线1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“直线”对话框。

（2）定义直线。在“直线”对话框的区域中单击按钮，系统弹出“点”对话框；在“点”对话框区域的、、文本框中分别输入值10、0、25，单击按钮；此时系统返回“直线”对话框。在区域中单击按钮，系统弹出“点”对话框。在“点”对话框区域的、、文本框中分别输入值-10、0、25，单击按钮。此时系统返回“直线”对话框，单击按钮。

Step4.创建图15.5所示的基准平面1。

（1）选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

（2）定义基准平面。在“基准平面”对话框区域的下拉列表中选择选项。在区域单击按钮，选取XY基准平面为平面参考；在区域单击按钮，选取上一步创建的直线；在区域中输入角度值15，其他参数采用系统默认设置。

（3）单击按钮，完成基准平面1的创建。

图15.4 直线1

图15.5 基准平面1

Step5.创建图15.6所示的草图2。选择下拉菜单命令，系统弹出“创建草图”对话框，取消选中复选框；选取图15.5所示的基准平面1为草图平面；绘制图15.7所示的草图2，选择下拉菜单命令（或单击按钮），退出草图环境。

图15.6 草图2（建模环境）

图15.7 草图2（草图环境）

Step6.创建图15.8所示的草图3。

（1）选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义绘图平面。单击按钮，选取YZ基准平面为草图平面，单击按钮。

（3）进入草图环境，绘制图15.8所示的草图3。

①创建点1。选择下拉菜单命令，系统弹出“交点”对话框。在区域中单击按钮，选取图15.9所示的圆弧,单击按钮。

②创建点2。创建图15.8所示的点2（点2为圆弧与YZ基准平面的交点）。具体操作步骤参见①创建点1。

③绘制图15.9所示的圆弧（点1和点2为所绘圆弧端点）。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

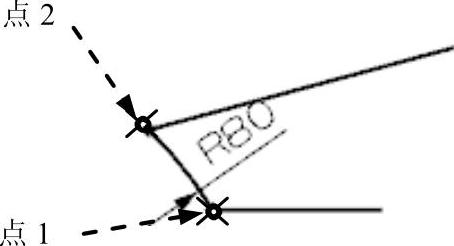

图15.8 草图3（草图环境）

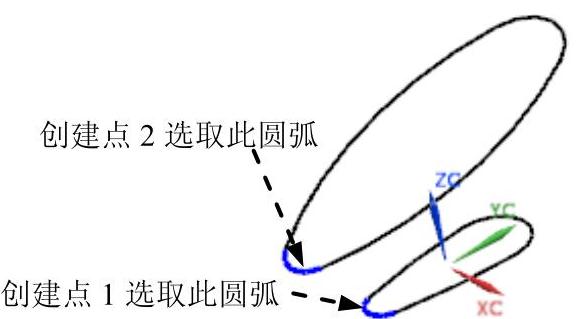

图15.9 选取参照

Step7.创建图15.10所示的扫掠特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“扫掠”对话框。

（2）定义截面线串。在区域中单击按钮，选择图15.11所示曲线为截面曲线，并单击两次中键确认。

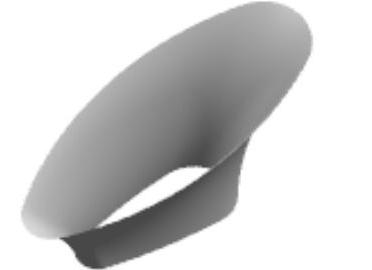

图15.10 扫掠特征1

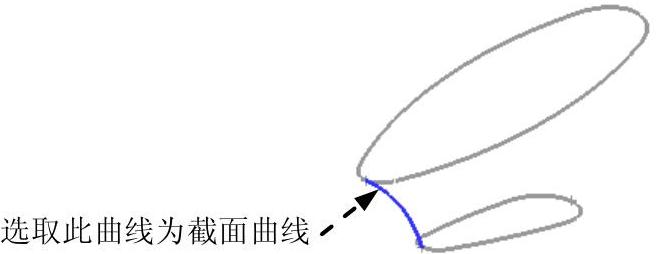

图15.11 定义截面线串

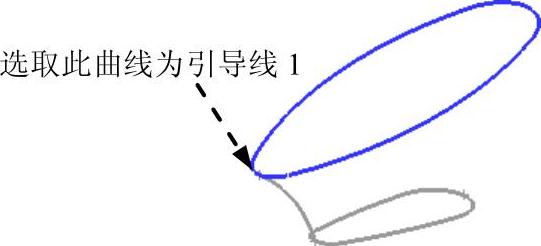

（3）定义引导线串。在区域中单击按钮，选取图15.12所示曲线为引导线1，并单击中键确认；选取图15.13所示曲线为引导线2，并单击中键确认；其他参数采用系统默认设置。

图15.12 定义引导线1

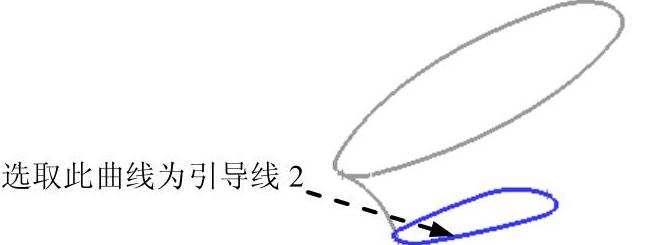

图15.13 定义引导线2

（4）单击按钮，完成扫掠特征1的创建。

Step8.创建图15.14所示的基准平面2。

（1）选择命令。选择下拉菜单命令，系统弹出“基准平面”对话框。

（2）定义基准平面。在区域的下拉列表中选择选项。在区域单击按钮，选取图15.15所示的基准平面1为平面参考。在区域单击按钮，选取图15.15所示的直线1为线性对象；在区域中输入角度值为90，其他参数采用系统默认设置。

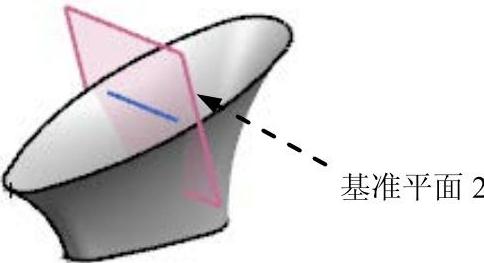

图15.14 基准平面2

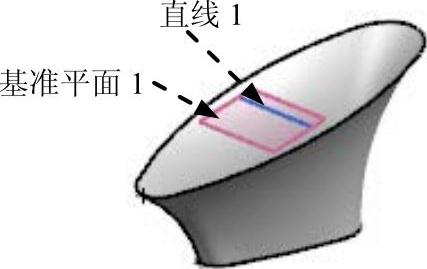

图15.15 定义基准平面

（3）单击按钮，完成基准平面2的创建。

Step9.创建图15.16所示的草图4。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。单击按钮，选取基准平面2为草图平面，单击按钮。

（3）进入草图环境，绘制图15.16所示的草图4。

①创建图15.17所示的点1，具体操作步骤参见Step6。

②创建图15.17所示的点2，具体操作步骤参见Step6。

③绘制图15.16所示的圆弧（图15.17所示的点1和点2为所绘圆弧端点）。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

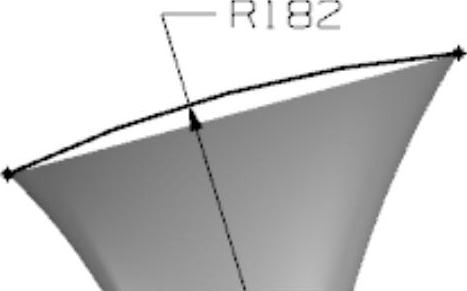

图15.16 草图4（草图环境）

(www.daowen.com)

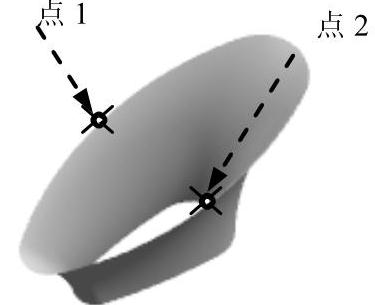

图15.17 绘制点

Step10.创建图15.18所示的草图5。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义绘图平面。单击按钮，选取YZ基准平面为草图平面，单击按钮。

（3）进入草图环境，绘制图15.18所示的草图5。

①创建点1，具体操作步骤参见Step6。

②创建点2，具体操作步骤参见Step6。

③绘制图15.18所示的圆弧（选取图15.19所示的点1和点2为所绘圆弧端点）。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

图15.18 草图5（草图环境）

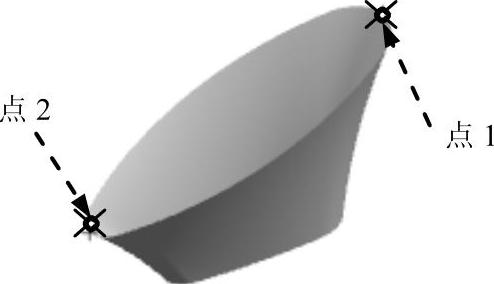

图15.19 定义点

Step11.创建图15.20所示的扫掠特征2。

（1）选择命令。选择下拉菜单命令，系统弹出“扫掠”对话框。

注意：在选取截面线串和引导线串时，在命令栏中单击鼠标右键，勾选选项，在命令行中选取后，再选取截面线串或引导线串。

（2）定义截面线串。在区域中单击按钮，依次选取图15.21所示的曲线1、曲线2和曲线3为截面曲线，并分别单击中键确认。

（3）定义引导线串。在区域中单击按钮，依次选取图15.22所示曲线1、曲线2、曲线3为引导线，并分别单击中键确认；其他参数采用系统默认设置。

图15.20 扫掠特征2

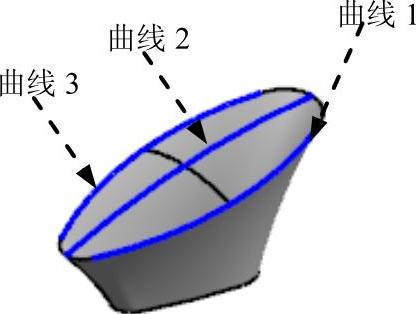

图15.21 定义截面线串

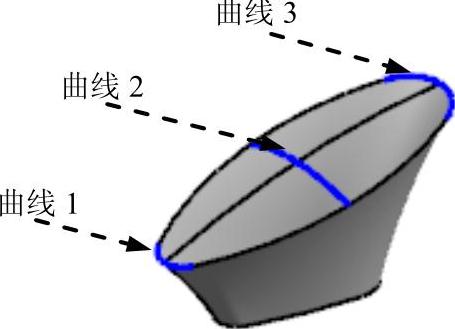

图15.22 定义引导线串

（4）单击按钮，完成扫掠特征2的创建。

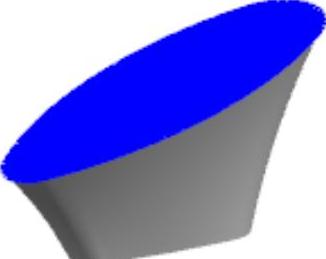

Step12.创建图15.23所示的有界平面1。

（1）选择命令。选择下拉菜单命令，系统弹出“有界平面”对话框。

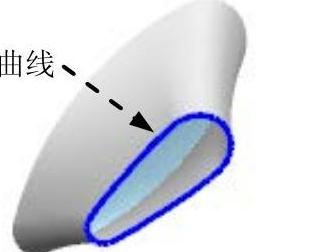

（2）在区域中单击按钮，选取图15.24所示的曲线。

图15.23 有界平面1

图15.24 定义有界平面

（3）单击按钮，完成有界平面1的创建。

Step13.曲面缝合。

（1）选择命令。选择下拉菜单命令，系统弹出“缝合”对话框。

（2）设置对话框选项。在区域的下拉列表中选择选项。

（3）定义目标体和工具体。选择扫掠特征2为目标体；选择扫掠特征1和有界平面1为工具体；其他参数采用系统默认设置。

（4）单击按钮，完成缝合曲面的操作。

Step14.创建图15.25所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图15.26所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值5；在的下拉列表中选择选项；在区域的下拉列表中选择选项，其他参数采用系统默认设置。

图15.25 拉伸特征1

图15.26 截面草图

（4）单击按钮，完成拉伸特征1的创建。

Step15.创建图15.27所示的拉伸特征2。选择下拉菜单命令，系统弹出“拉伸”对话框；选取图15.28所示的模型表面为草图平面；绘制图15.29所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值15，并在的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求和运算；其他参数采用系统默认设置。单击按钮，完成拉伸特征2的创建。

图15.27 拉伸特征2

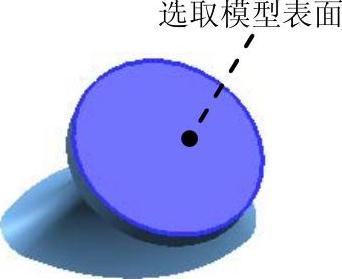

图15.28 定义草图平面

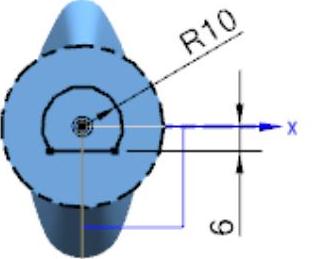

图15.29 截面草图

Step16.创建图15.30所示的面倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“面倒圆”对话框。

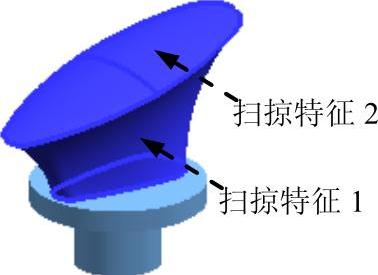

（2）定义面倒圆。在区域的下拉列表中选择选项；单击区域中后的按钮，选择扫掠特征1；单击区域中后的按钮，选择扫掠特征2，如图15.31所示；在区域文本框中输入值0.5。

（3）单击按钮，完成面倒圆特征1的创建。

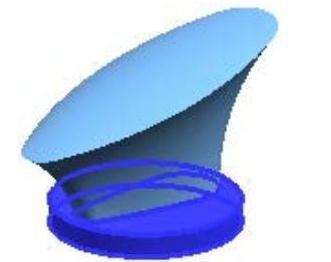

图15.30 面倒圆特征1

图15.31 定义面倒圆

Step17.创建图15.32b所示的边倒圆特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）选取图15.32a所示的两条边为边倒圆参照，并在文本框中输入值1。

（3）单击按钮，完成边倒圆特征的创建。

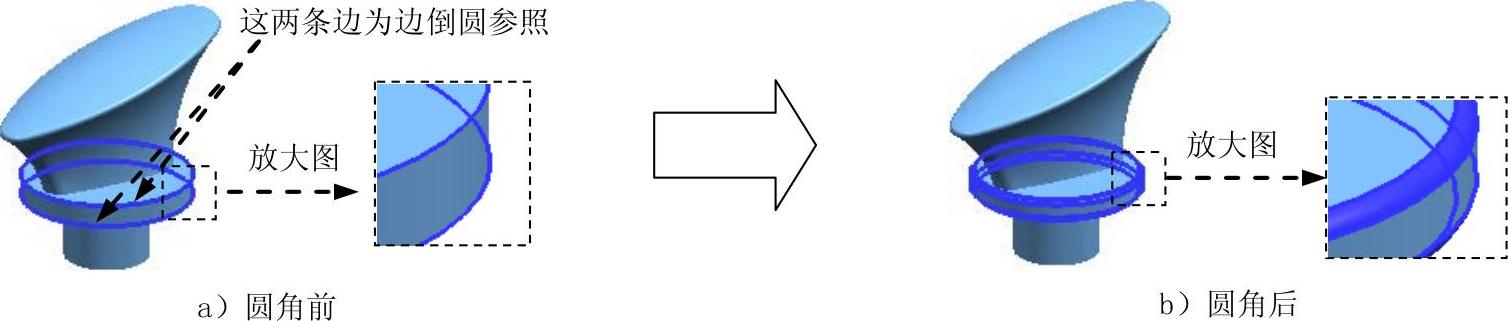

图15.32 边倒圆特征

Step18.保存零件模型。选择下拉菜单命令，即可保存零件模型。
