巧妙应用镜像特征的塑料垫片设计实例

实例概述

在本实例的设计过程中，镜像特征的运用较为巧妙，在镜像时应注意镜像基准面的选择。零件模型和模型树如图4.1所示。

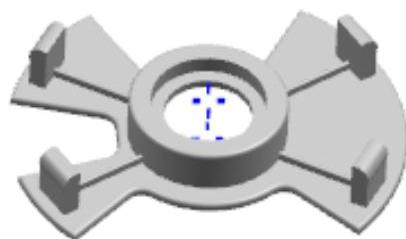

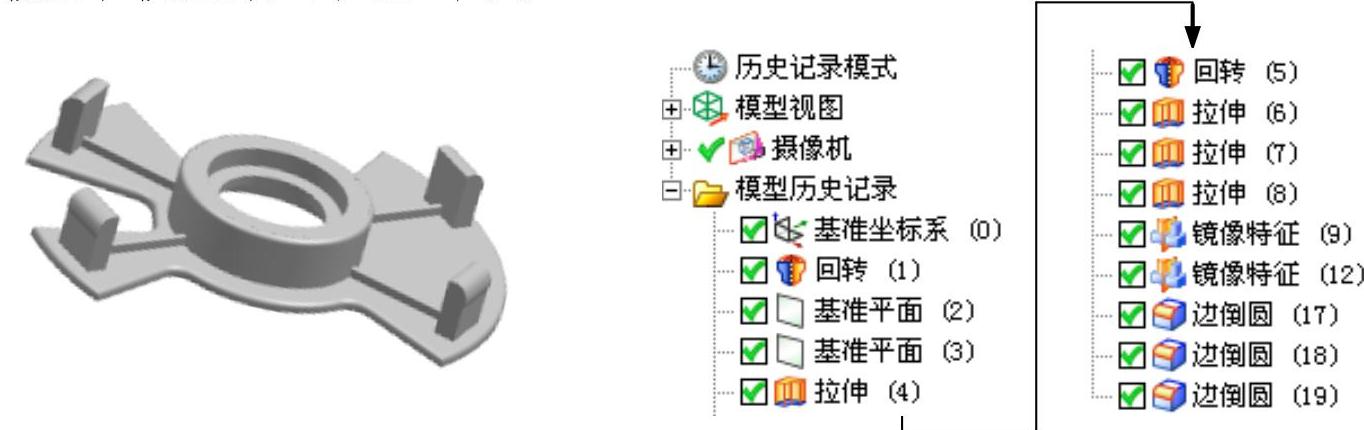

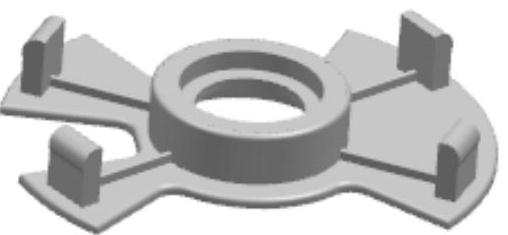

图4.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称GAME，单击按钮，进入建模环境。

Step2.创建图4.2所示的回转特征1。选择命令（或单击按钮），单击区域中的按钮，在绘图区选取XZ基准平面为草图平面，选中区域的复选框，绘制图4.3所示的截面草图。在绘图区中选取Z轴为旋转轴。在“回转”对话框区域的下拉列表框中选择选项，并在文本框中输入值0，在下拉列表框中选择选项，并在文本框中输入值360；单击按钮，完成回转特征1的创建。

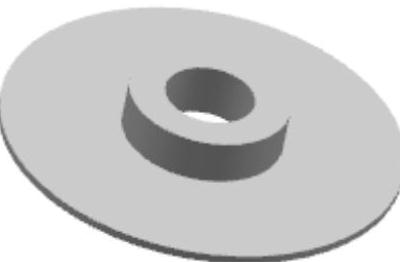

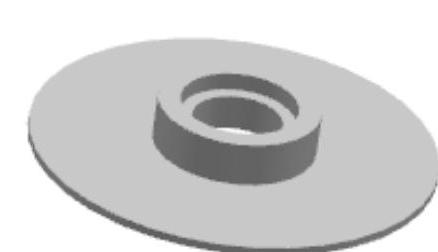

图4.2 回转特征1

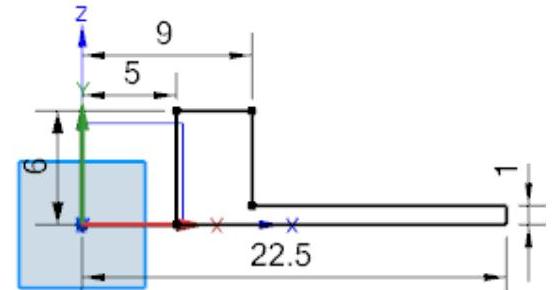

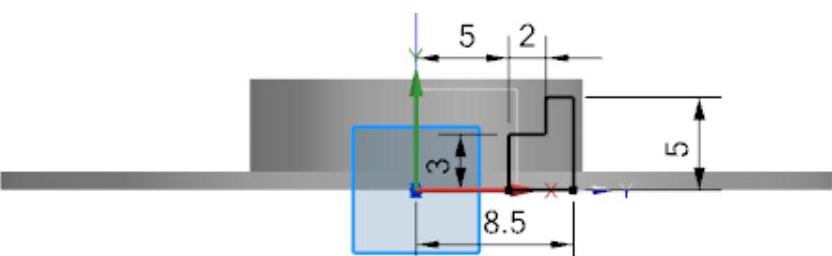

图4.3 截面草图

Step3.创建图4.4所示的基准平面1。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。在区域的下拉列表框中选择选项，在绘图区选取XY基准平面，输入偏移值6。单击按钮，完成基准平面1的创建。

Step4.创建图4.5所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。在区域的下拉列表框中选择选项，在绘图区选取YZ基准平面，在区域选择ZC轴，输入角度值30。单击按钮，完成基准平面2的创建。

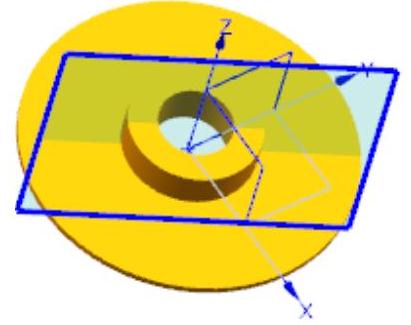

图4.4 基准平面1

图4.5 基准平面2

Step5.创建图4.6所示的拉伸特征1。选择下拉菜单

命令，系统弹出“拉伸”对话框。选取基准平面1为草图平面，取消选中区域的复选框，绘制图4.7所示的截面草图；在下拉列表中选择选项；在区域的下拉列表框中选择选项，并在其下的文本框中输入值0，在区域的下拉列表框中选择选项，并在其下的文本框中输入值2，在区域的下拉列表框中选择选项，采用系统默认的求差对象。单击按钮，完成拉伸特征1的创建。

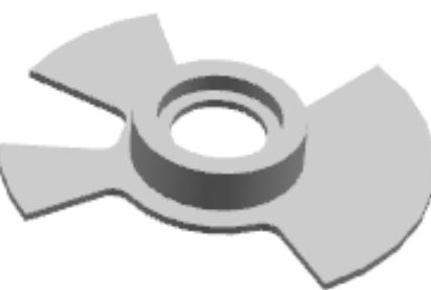

图4.6 拉伸特征1

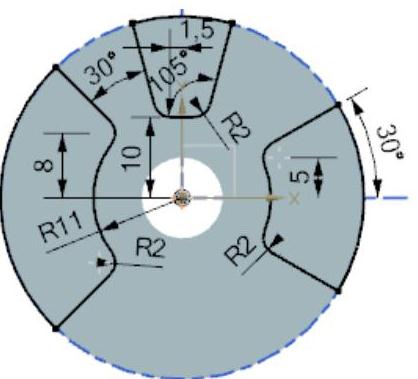

图4.7 截面草图

Step6.创建图4.8所示的回转特征2。选择命令（或单击按钮），单击区域中的按钮，在绘图区选取YZ基准平面为草图平面，绘制图4.9所示的截面草图。在绘图区中选取Z轴为旋转轴。在“回转”对话框区域的下拉列表框中选择选项，并在文本框中输入值0，在下拉列表框中选择选项，并在文本框中输入值360；在区域的下拉列表框中选择选项，单击按钮，完成回转特征2的创建。

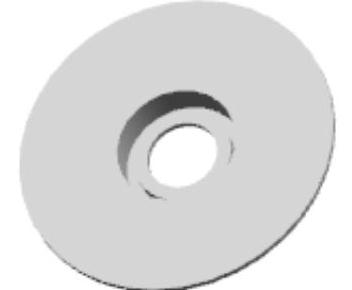

图4.8 回转特征2

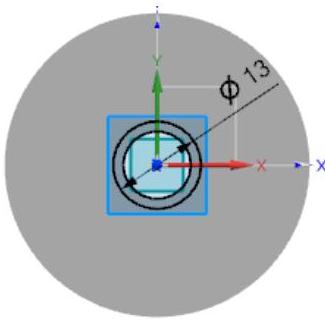

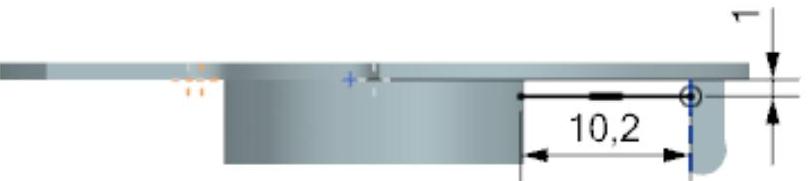

图4.9 截面草图

Step7.创建图4.10所示的拉伸特征2。选择下拉菜单命令，系统弹出“拉伸”对话框。选取XY基准平面为草图平面，绘制图4.11所示的截面草图；在下拉列表中选择选项；在区域的下拉列表框中选择选项，并在其下的文本框中输入值0，在区域的下拉列表框中选择选项，并在其下的文本框中输入值5，在区域的下拉列表框中选择选项，采用系统默认的求差对象。单击按钮，完成拉伸特征2的创建。

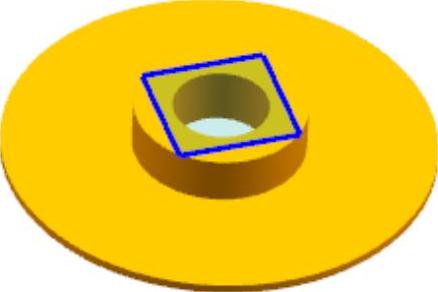

图4.10 拉伸特征2

图4.11 截面草图

Step8.创建图4.12所示的拉伸特征3。选择下拉菜单命令，系统弹出“拉伸”对话框。选取基准平面2为草图平面，绘制图4.13所示的截面草图；在下拉列表中选择选项,单击图形区的基准平面2；在区域的下拉列表框中选择选项，并在其下的文本框中输入值2.5，在区域的下拉列表框中选择选项，采用系统默认的求和对象。单击按钮，完成拉伸特征3的创建。(www.daowen.com)

图4.12 拉伸特征3

图4.13 截面草图

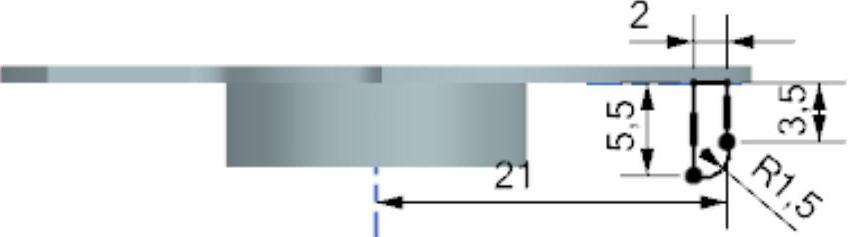

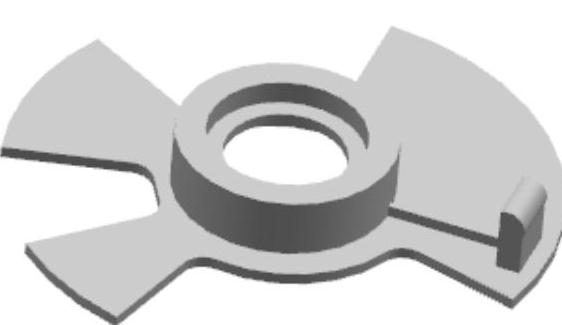

Step9.创建图4.14所示的拉伸特征4。选择下拉菜单命令，系统弹出“拉伸”对话框。选取基准平面2为草图平面，绘制图4.15所示的截面草图；在下拉列表中选择选项，单击图形区的基准平面2；在区域的下拉列表框中选择选项，并在其下的文本框中输入值0.25，在下拉列表框中选择选项，在文本框中输入值1，在文本框中输入值0。在区域的下拉列表框中选择选项，采用系统默认的求和对象。单击按钮，完成拉伸特征4的创建。
