2.2.3.1 液晶彩电易损元器件的代换（见表2-18）

表2-18 液晶彩电易损元器件的代换方法

2.2.3.2 液晶屏代换技巧（见表2-19）

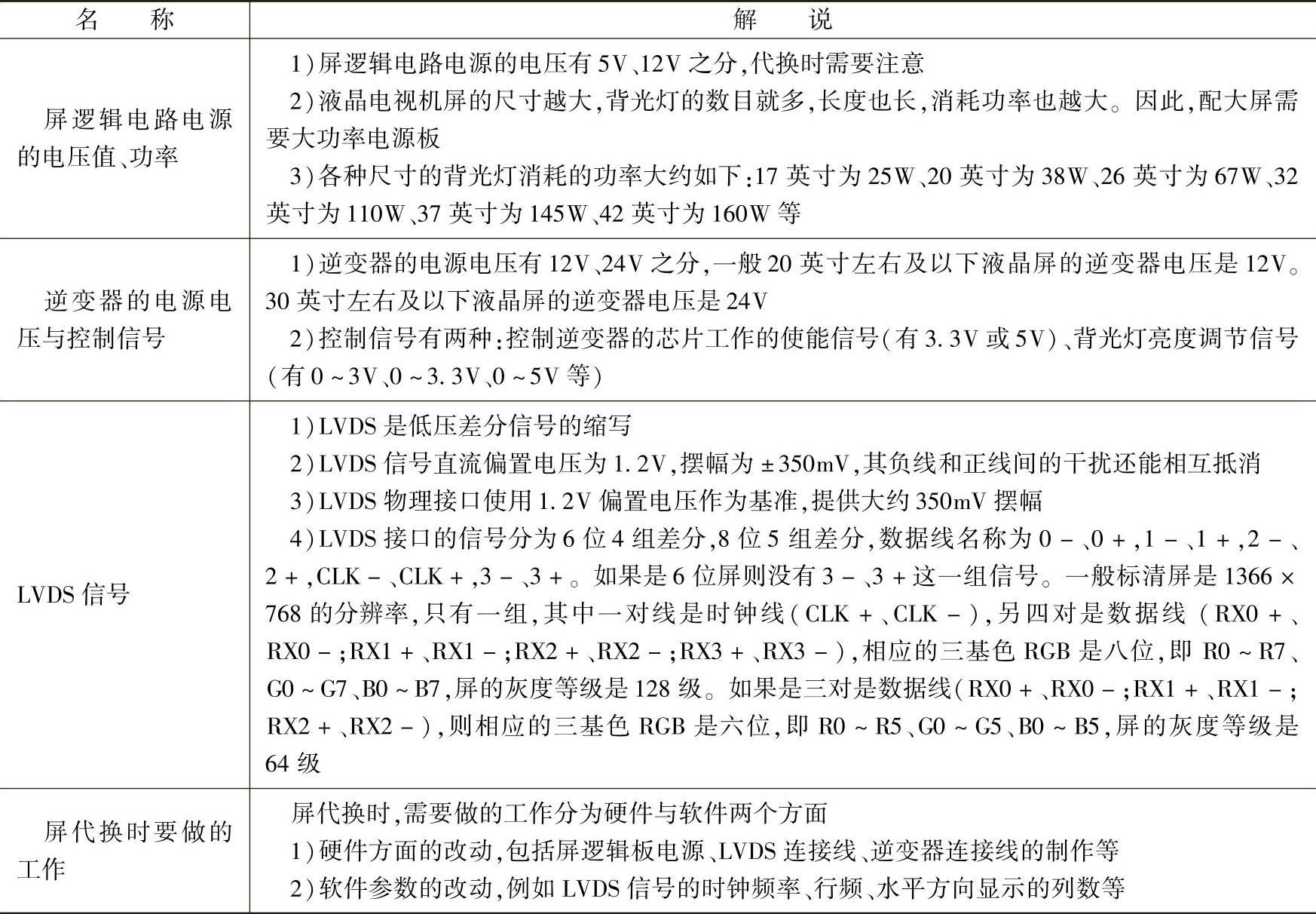

表2-19 维修中液晶屏代换技巧

2.2.3.3 同型号液晶彩电信号板的互换

一般而言，同一机芯的液晶彩电所用的信号板型号是相同的，但是，同一型号的信号板可能配接不同品牌、不同尺寸的液晶屏。因此，信号板上程序存储器中存储的程序需要与液晶屏对应好。

同型号信号板上程序存储器中存储的数据可能不同，为了区分，有的厂家在存储器、电路板的空隙处贴上程序编号标签。

如果两块信号板的型号与程序编号完全相同，则可直接互换。

如果两块信号板型号相同，但程序编号不相同，则不能够直接互换，需要先对比两块板的屏供电电路、上屏线接口电路、屏地址电阻设置情况。如果不相同，则需更改代换板上的相关元器件，再写入对应的驱动程序或者重新预置参数等。

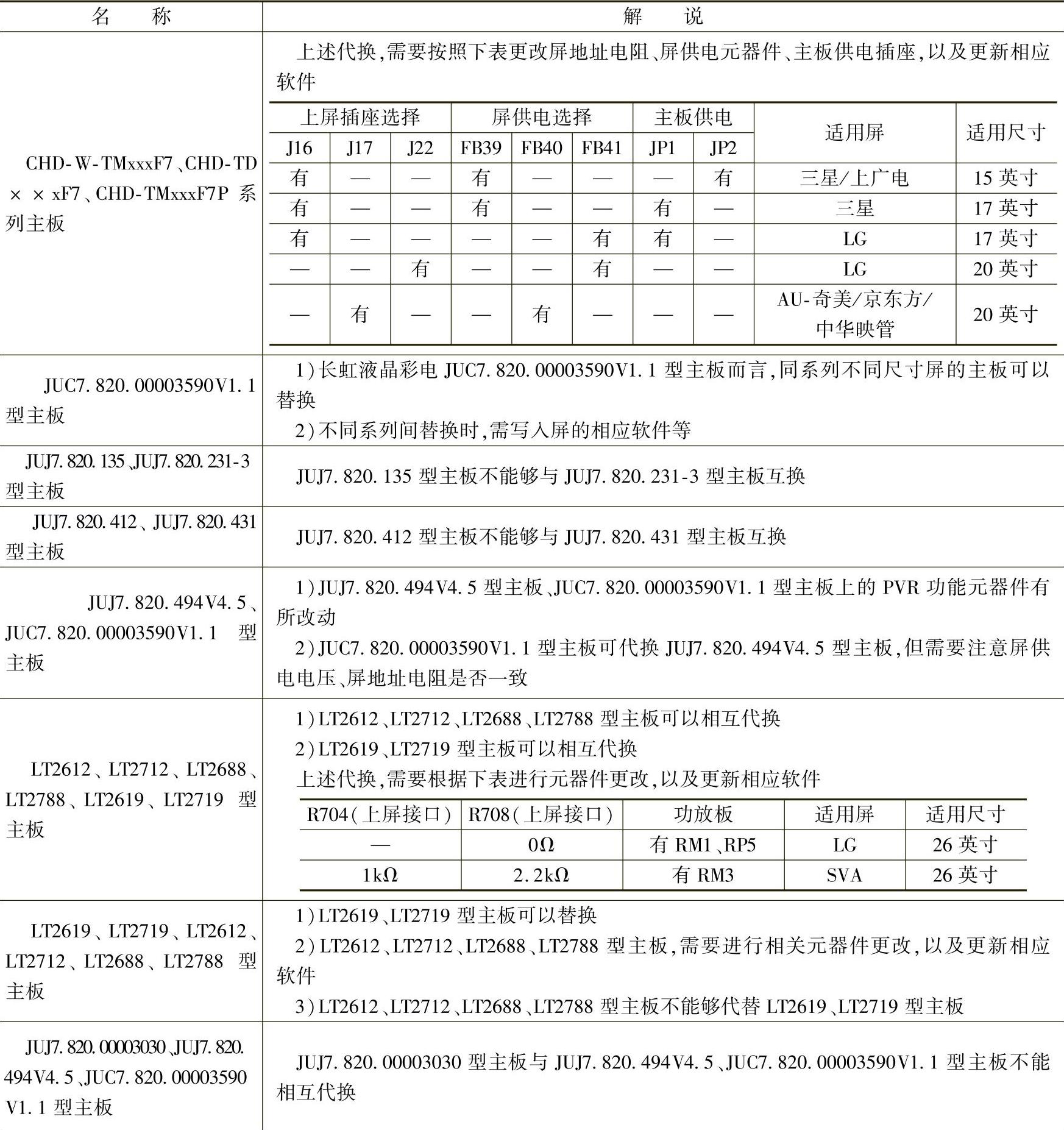

2.2.3.4 长虹LT16、LS07与LS15机芯液晶彩电主板的代换（见表2-20）

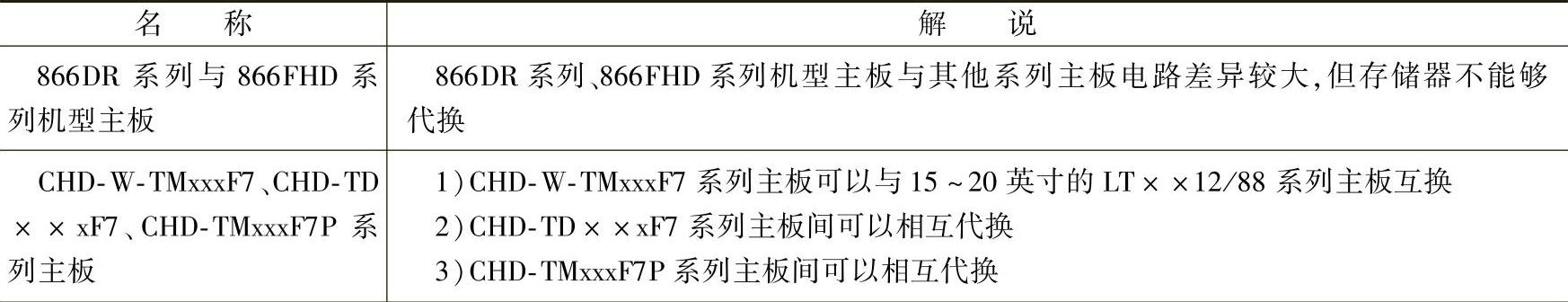

表2-20 长虹LT16、LS07与LS15机芯液晶彩电主板代换

（续）

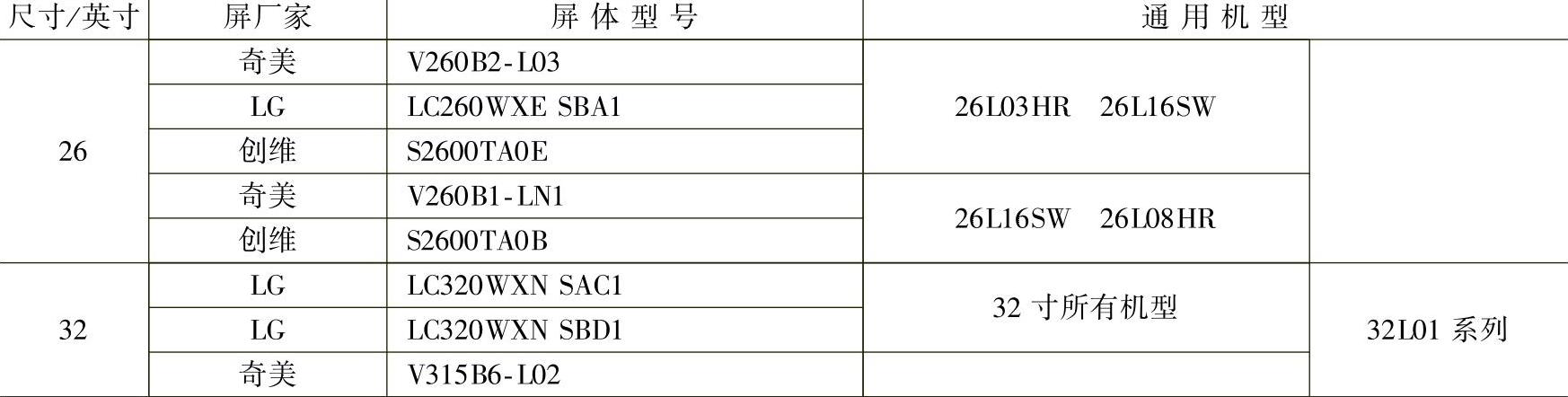

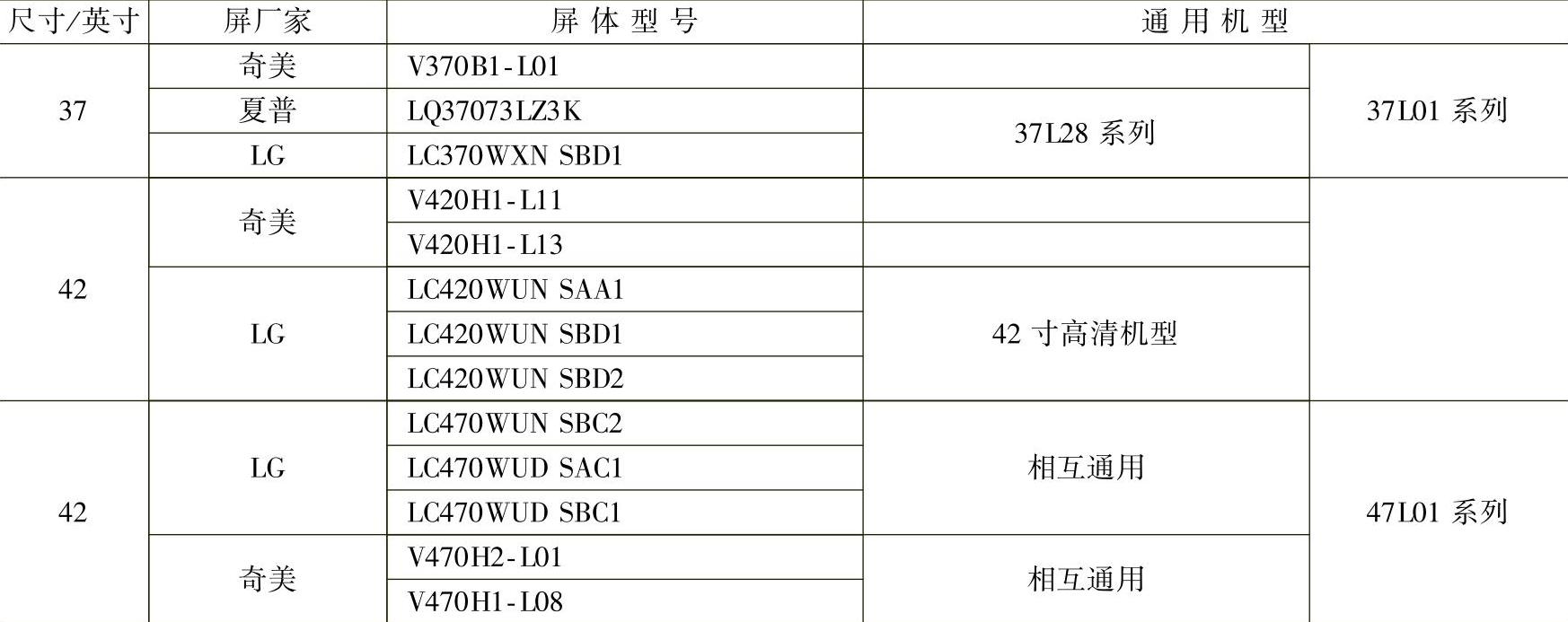

2.2.3.5 创维屏体速查（见表2-21）

表2-21 创维屏体速查

（续）

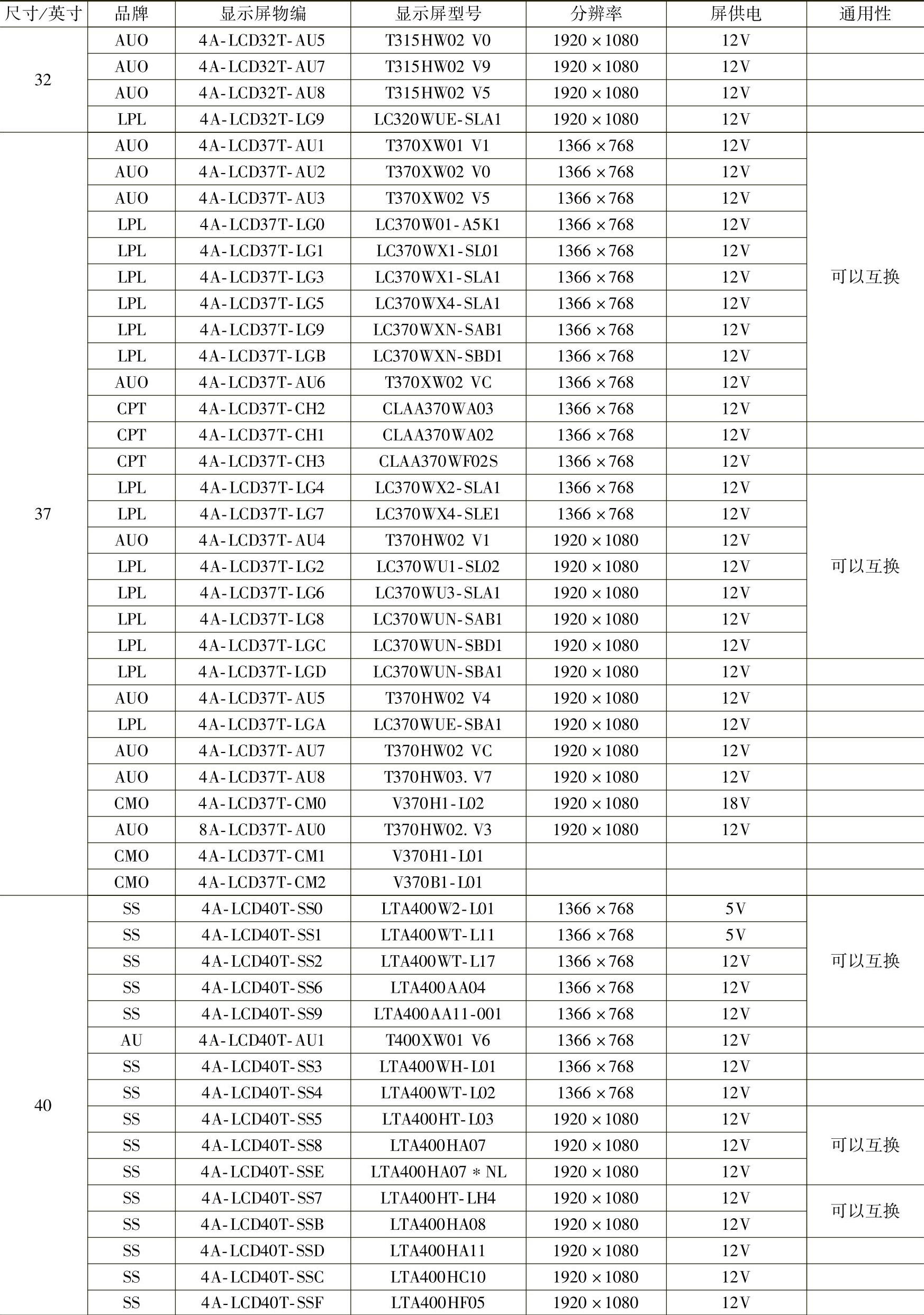

2.2.3.6 液晶屏的互换（见表2-22）

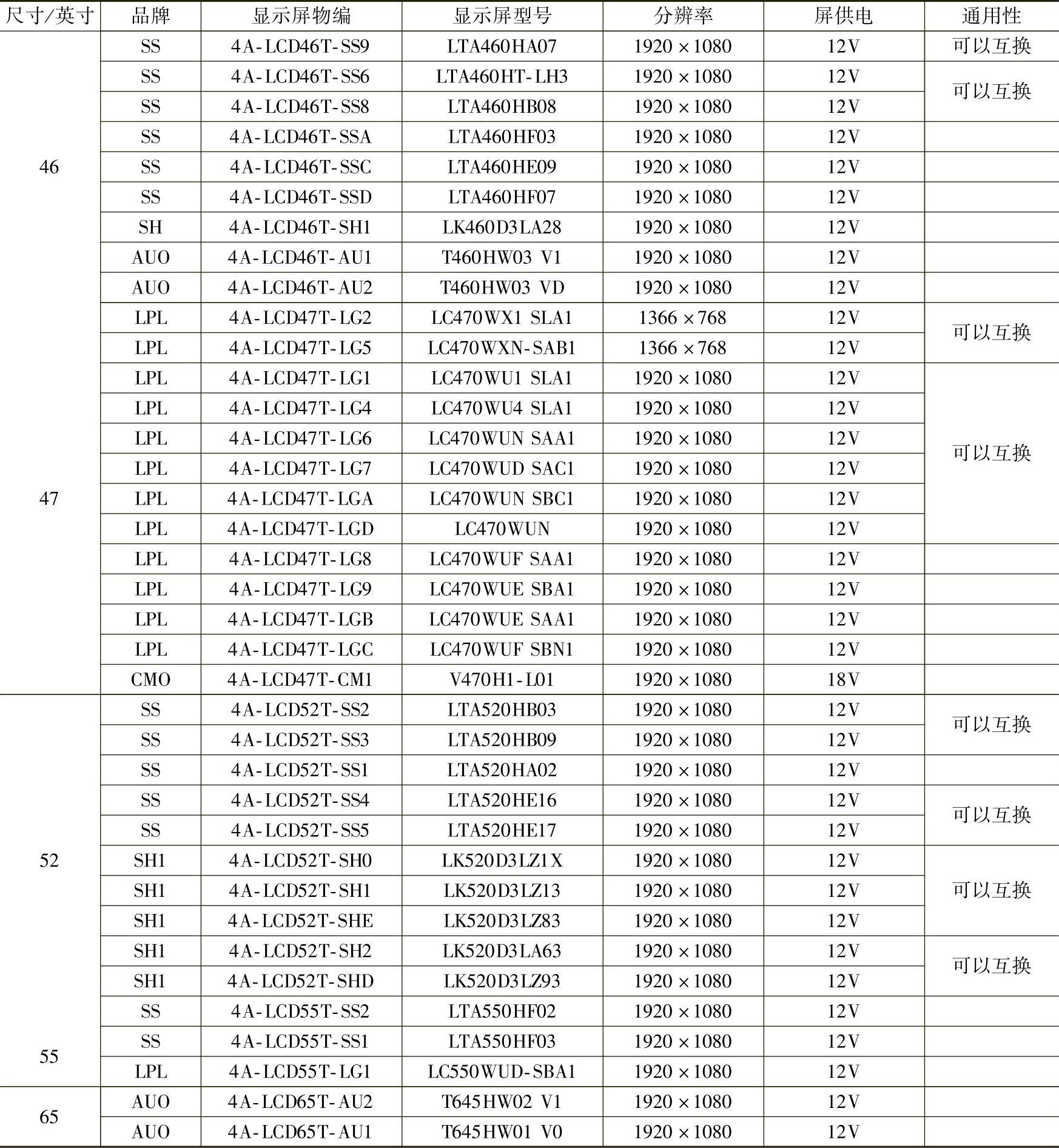

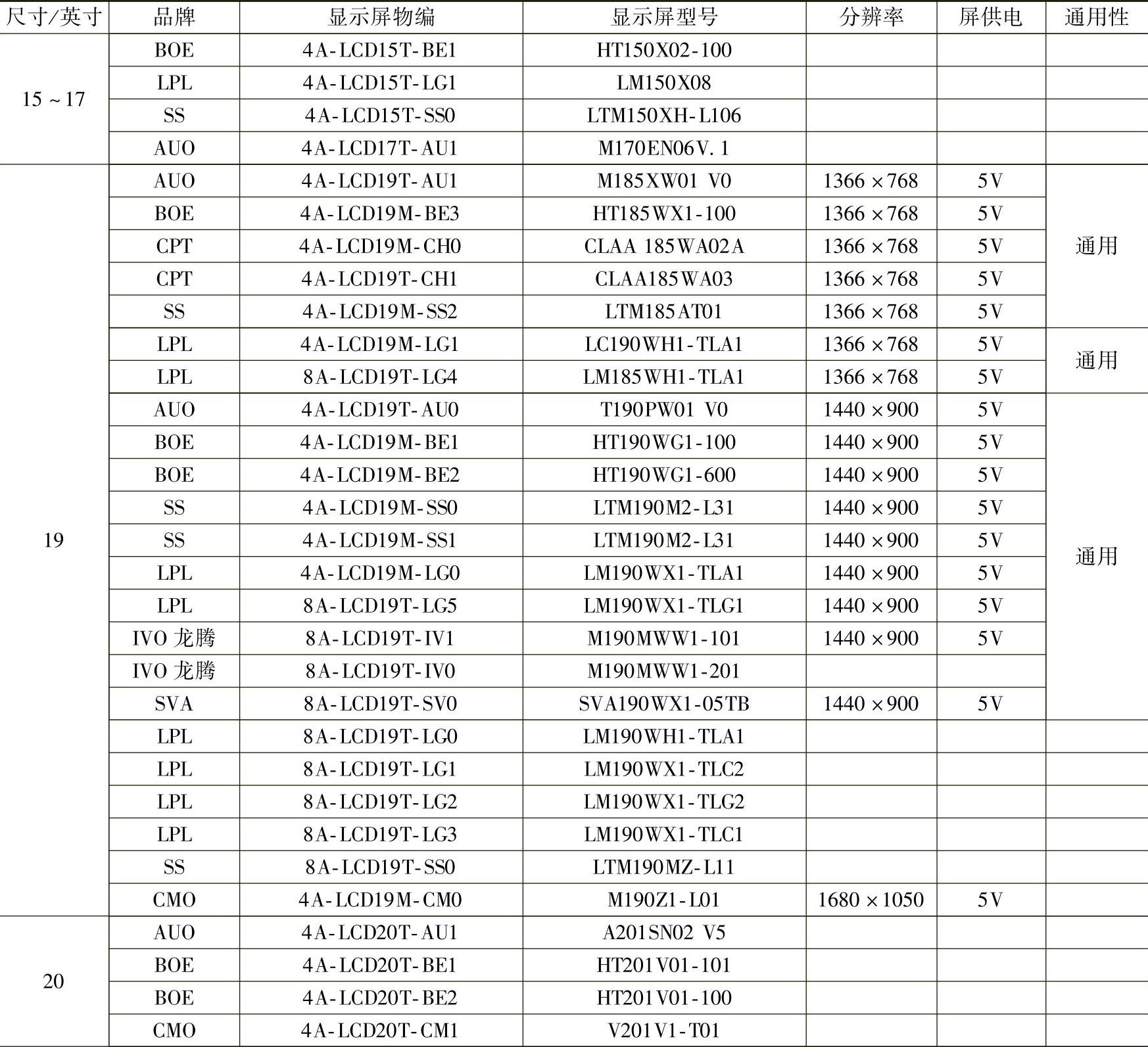

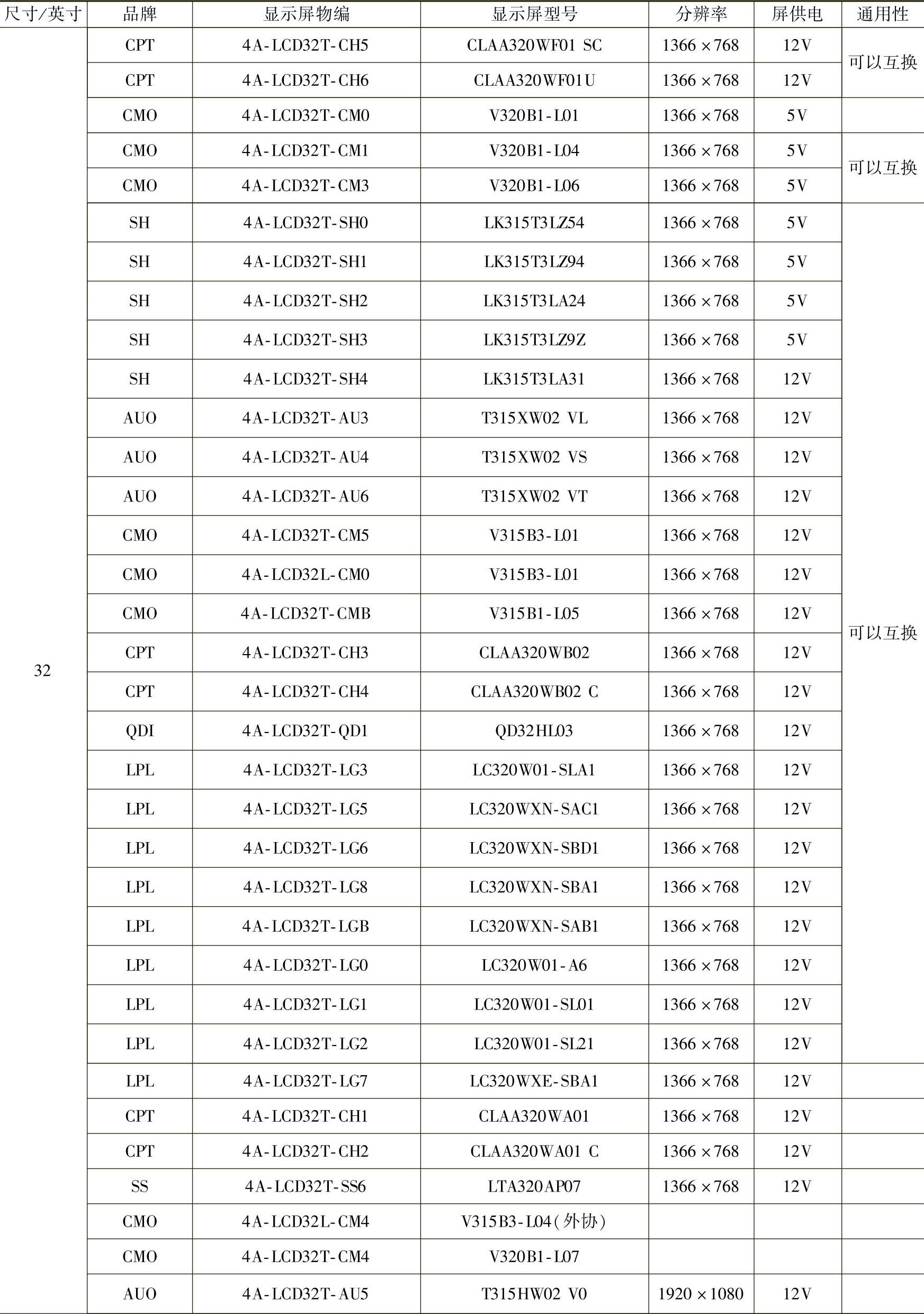

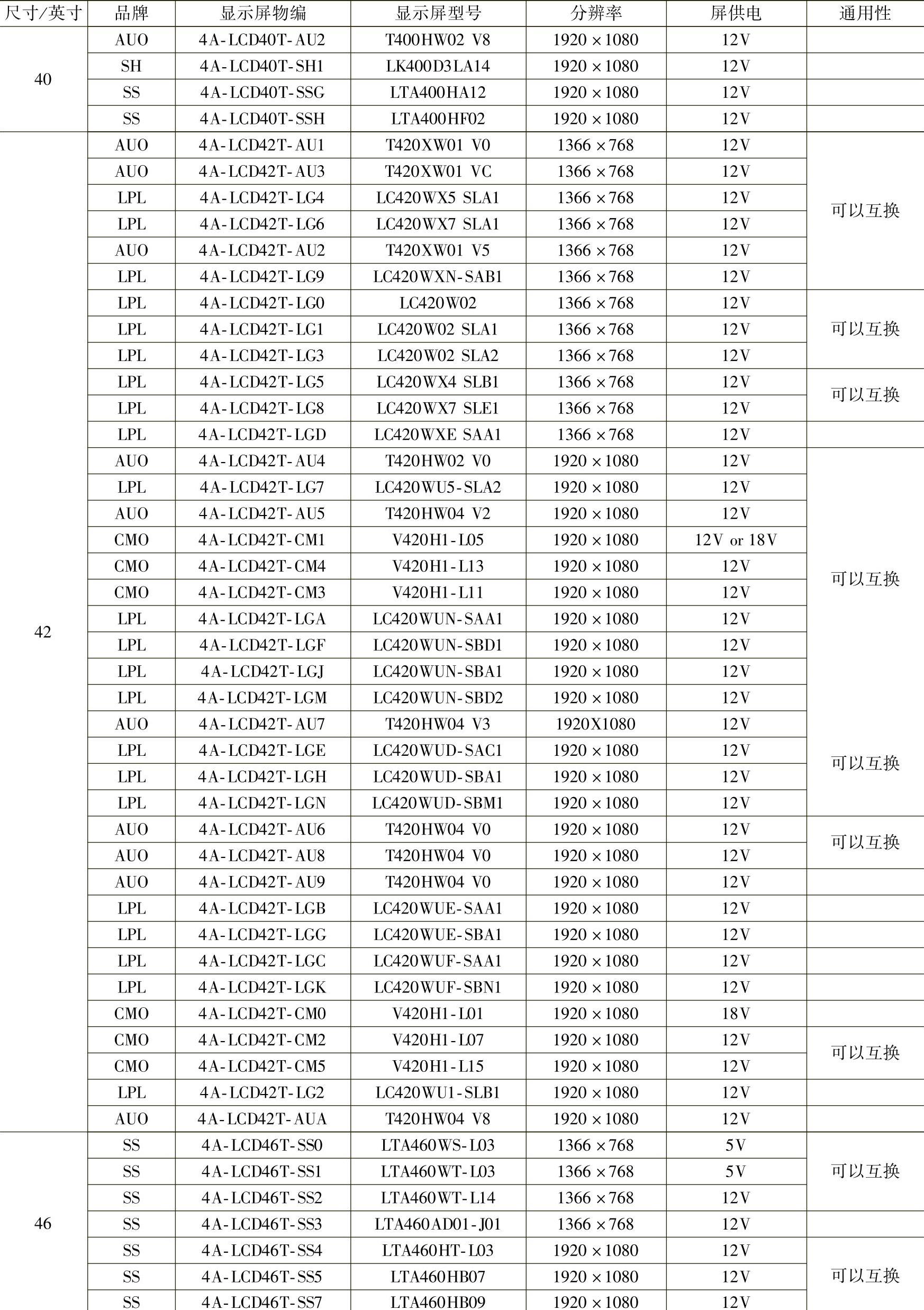

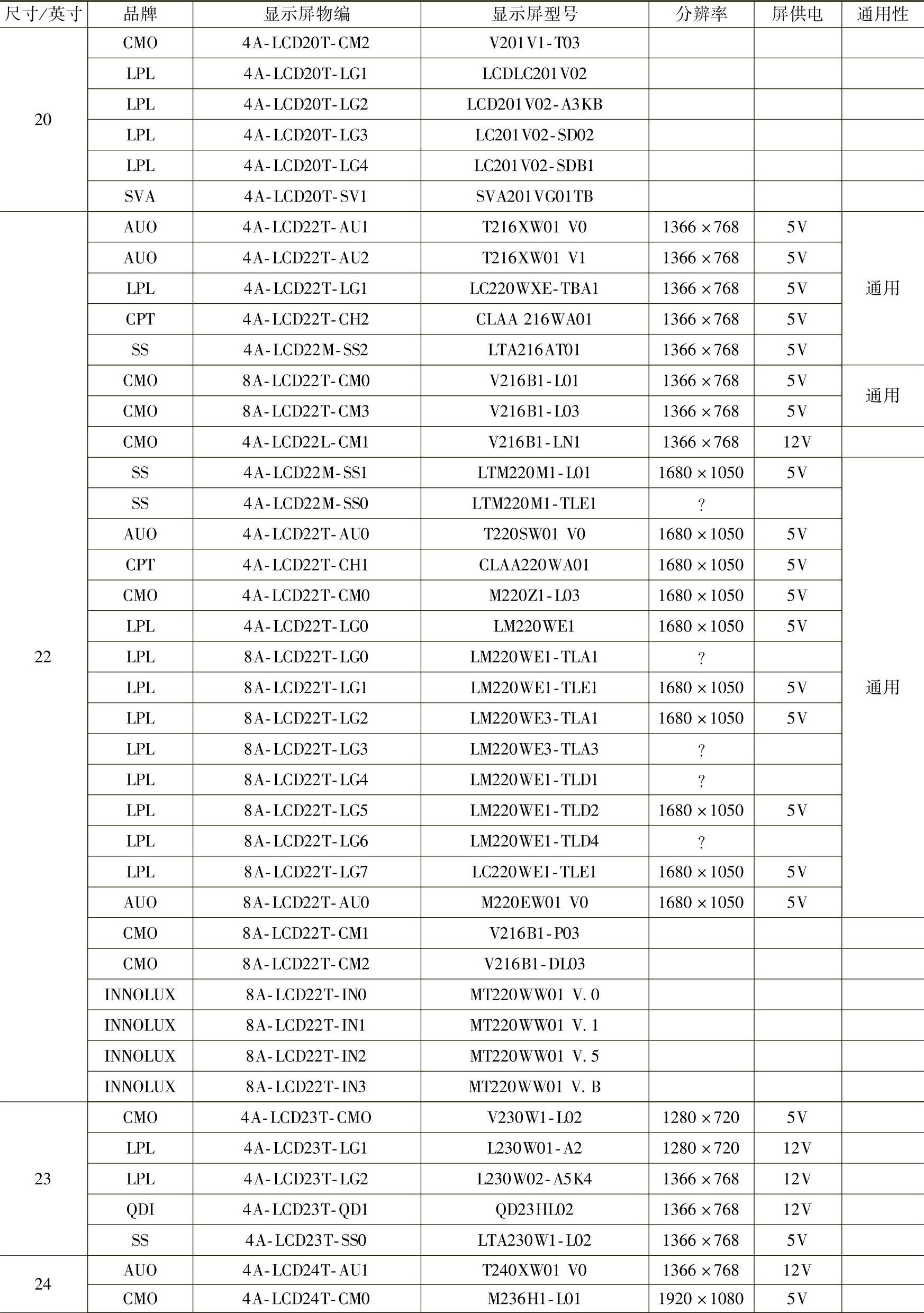

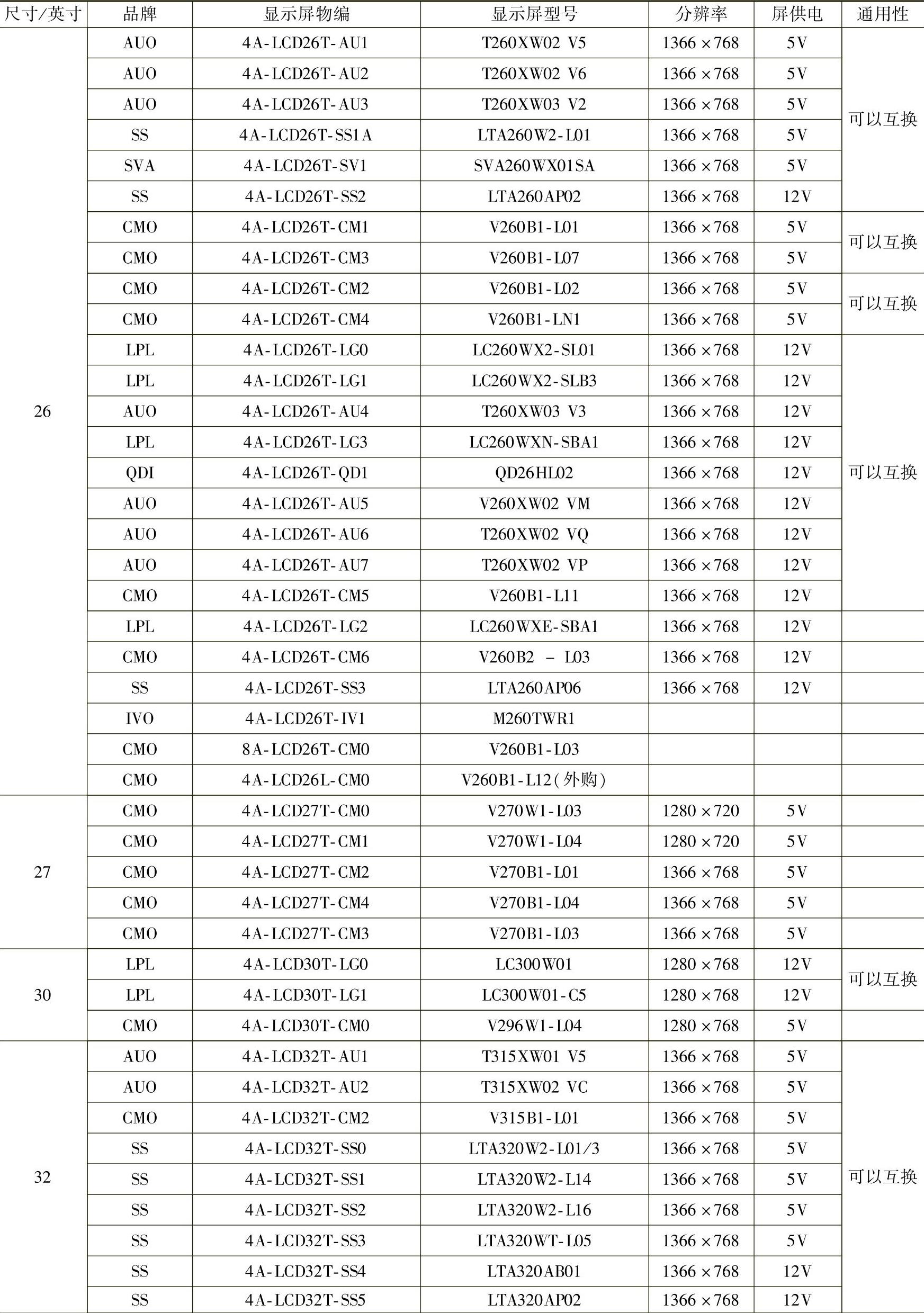

表2-22 液晶屏的互换速查

（续）

（续）

（续）

（续）

（续）

（续）

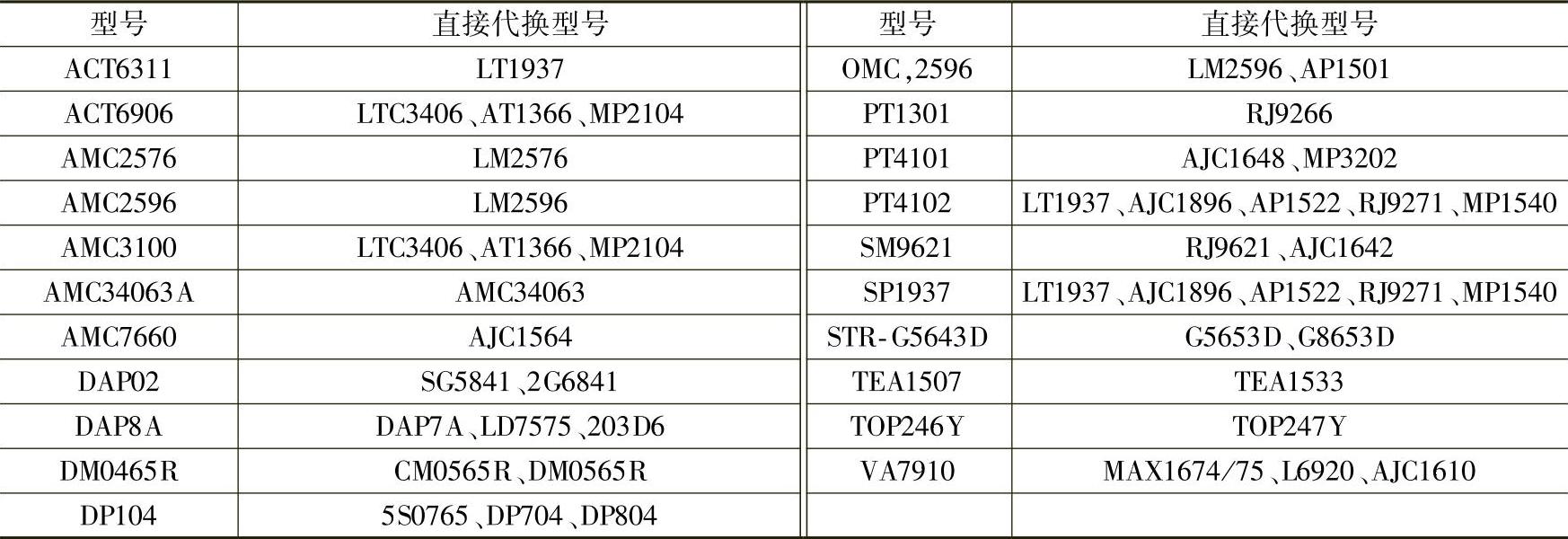

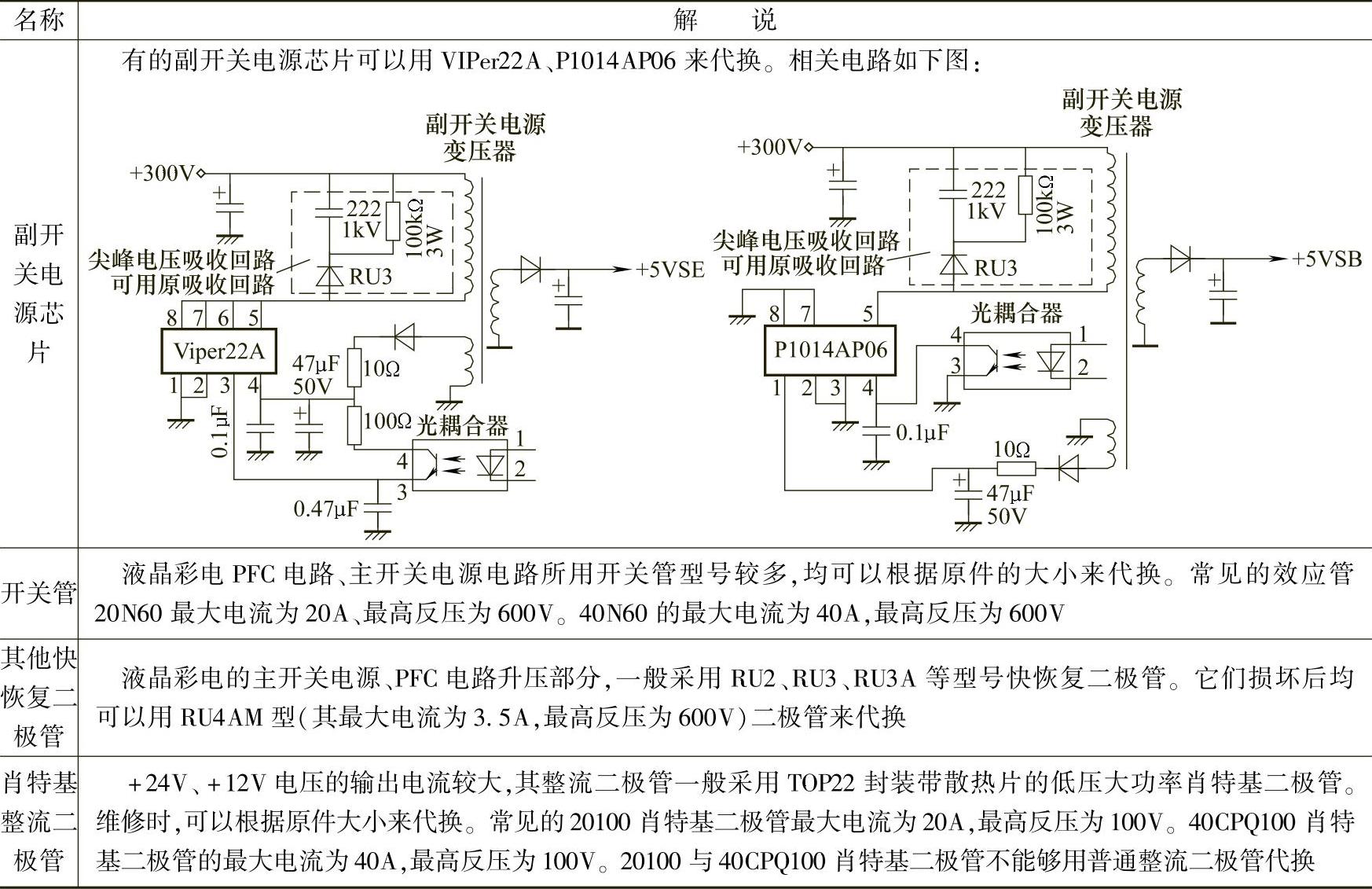

2.2.3.7 液晶彩电电源板集成电路代换（见表2-23）

表2-23 液晶彩电电源板集成电路代换

（续）

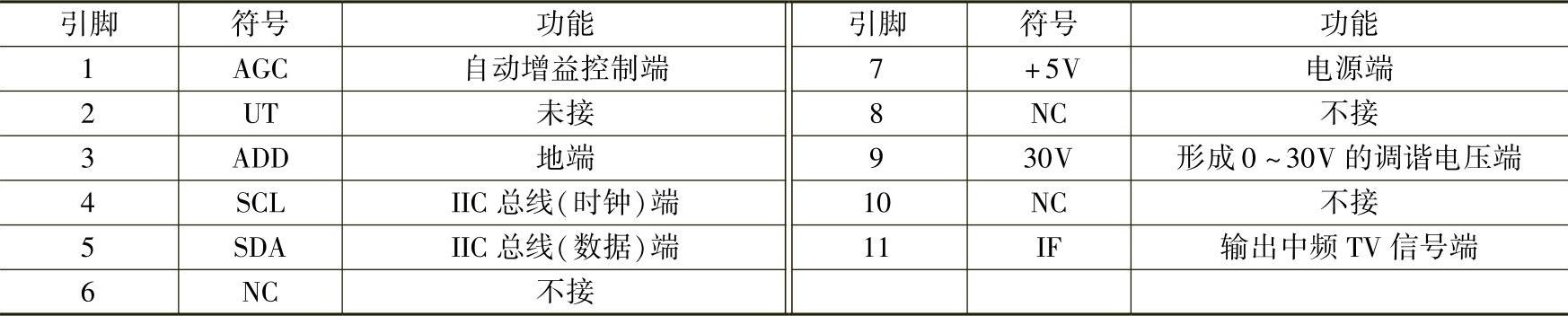

2.2.3.8 TAD5-C2IP1RW高频头（见表2-24）

表2-24 TAD5-C2IP1RW高频头引脚功能

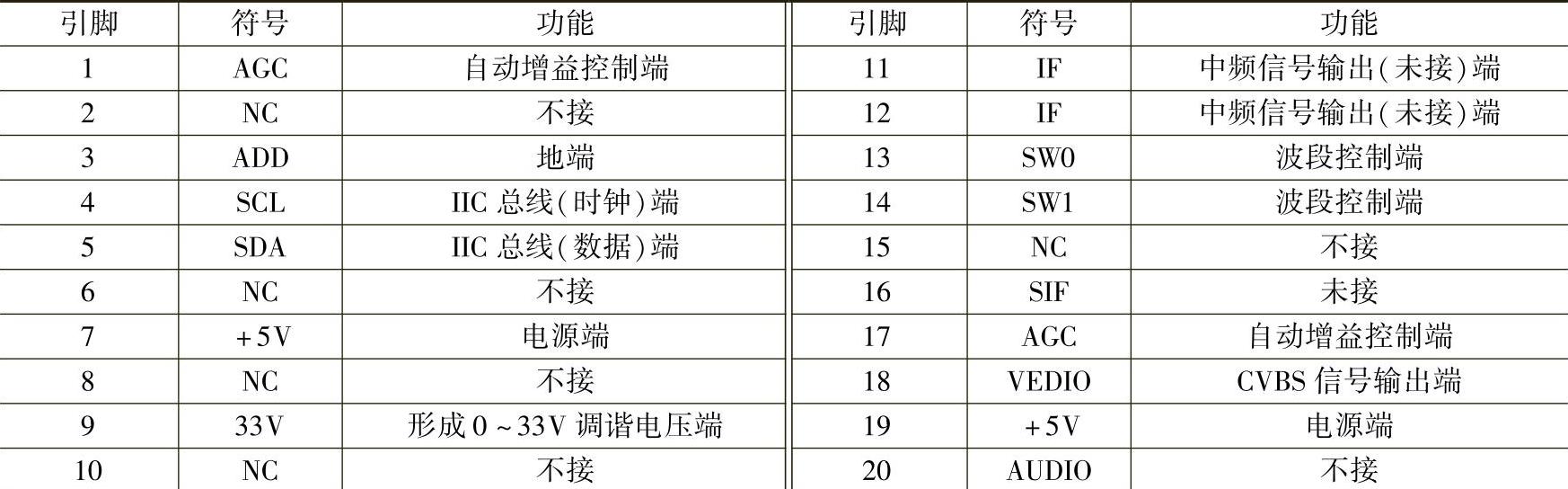

2.2.3.9 TMI4-C22P2RW高频头（见表2-25）

表2-25 TMI4-C22P2RW高频头引脚功能

2.2.3.10 AD9883A或MTS9885模数转换器

AD9883A或MTS9885是用于个人计算机和工作站捕获R、G、B三基色图像信号与优选8位输出的模拟量接口电路，它的140MSPS的编码速率及300MHz的模拟量带宽可支持高达1280×1024（SXGA）的显示分辨率。

AD9883A或MTS9885引脚功能见表2-26。

表2-26 AD9883A或MTS9885引脚功能

（续）

2.2.3.11 编码集成电路

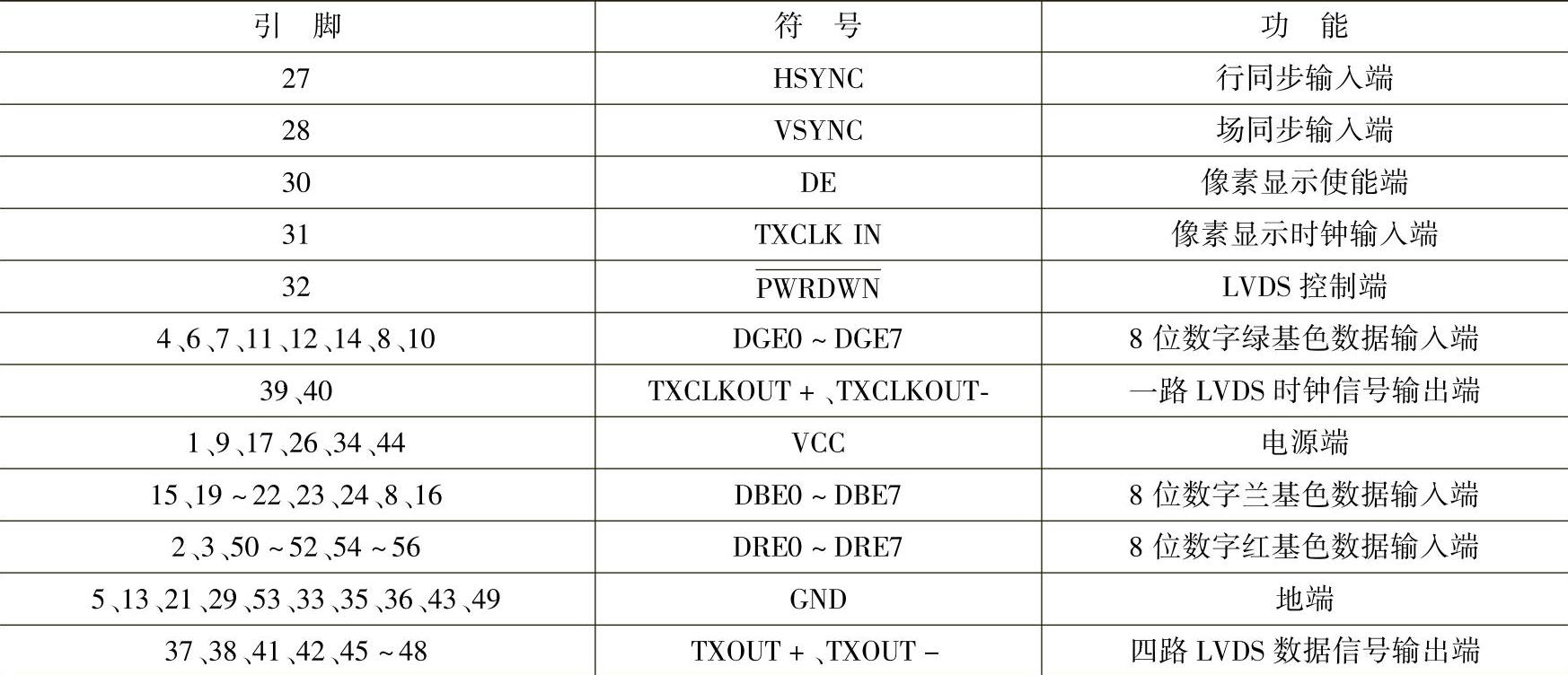

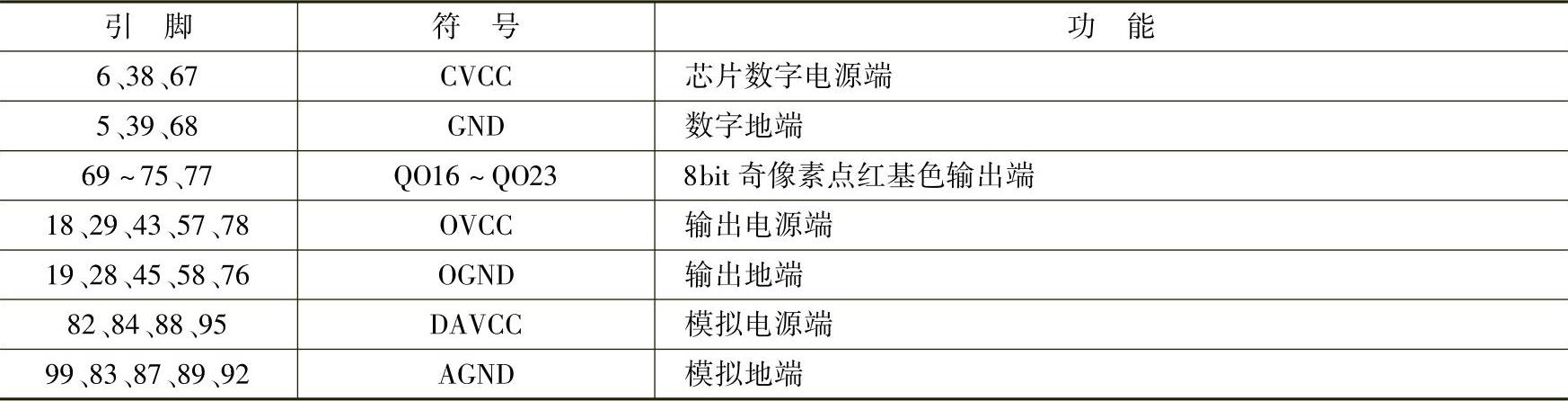

DS90CF383A差动输出可大大降低电磁干扰，减少上屏的线缆数据线，增加液晶屏驱动电路的稳定性。DS90CF383A引脚功能见表2-27。

表2-27 DS90CF383A引脚功能(www.daowen.com)

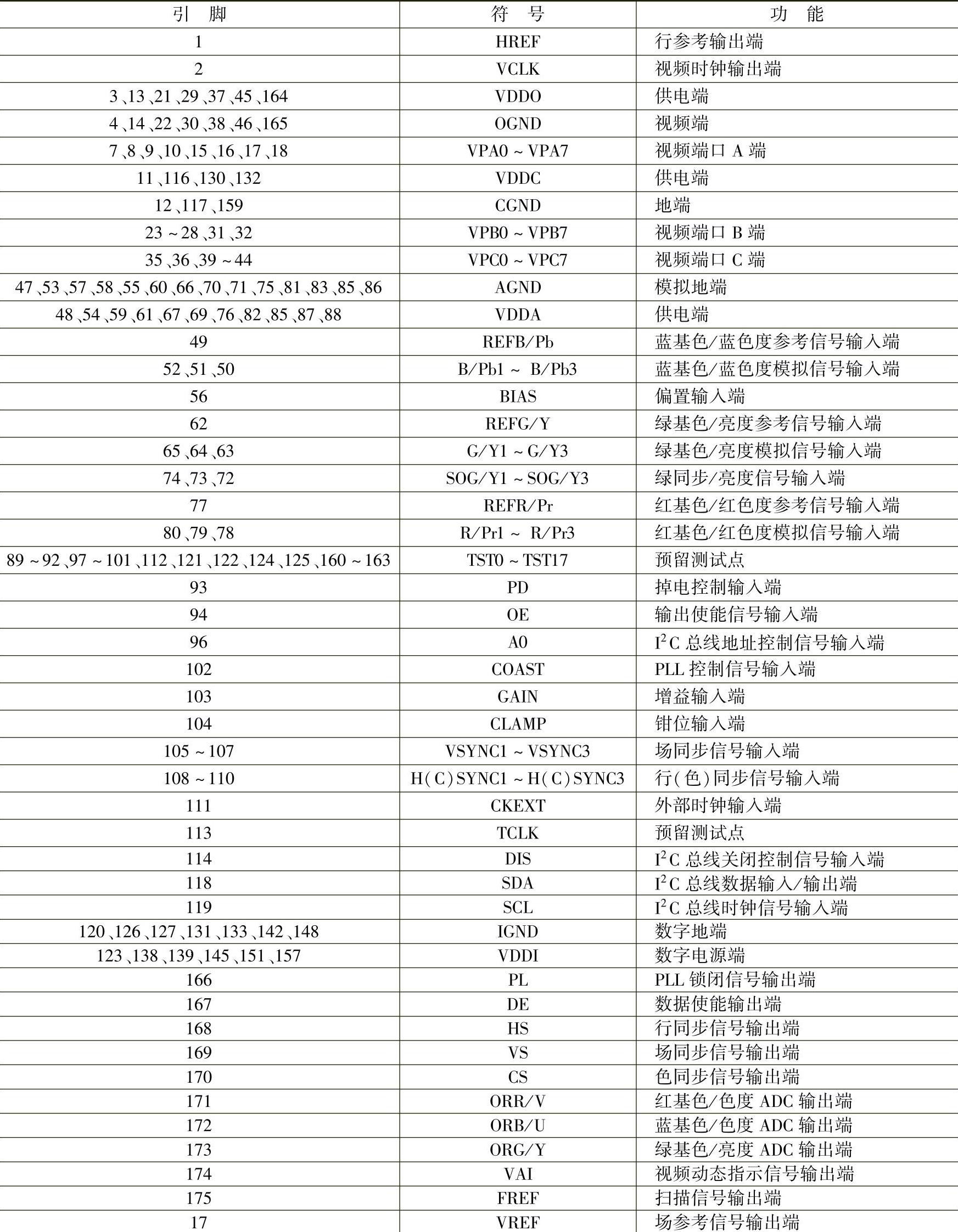

2.2.3.12 GM1501图像与视频处理芯片

GM1501是一种双通道图像与视频处理芯片，主要用于LCD显示器与电视一体化产品上。GM1501引脚功能见表2-28。

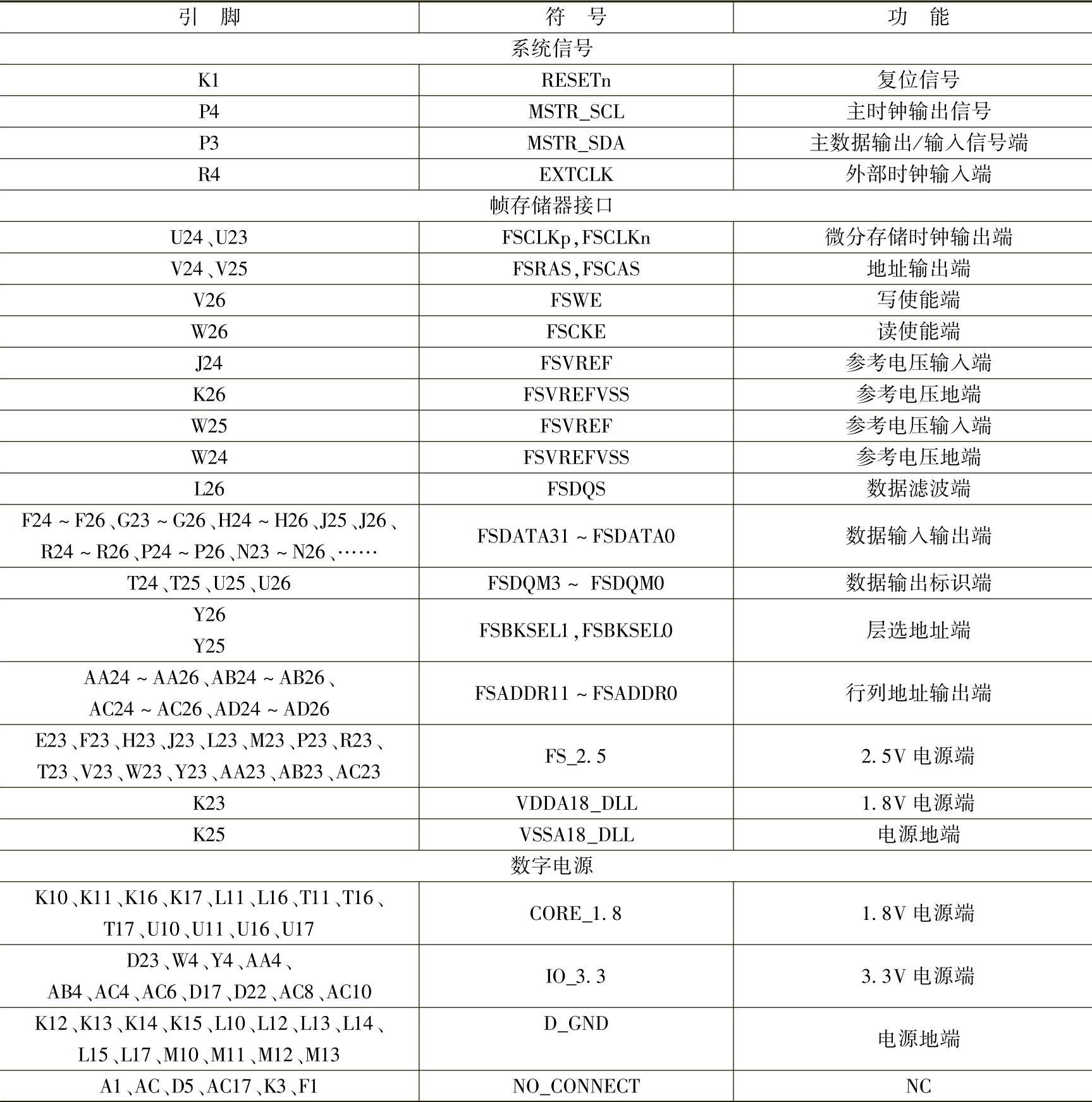

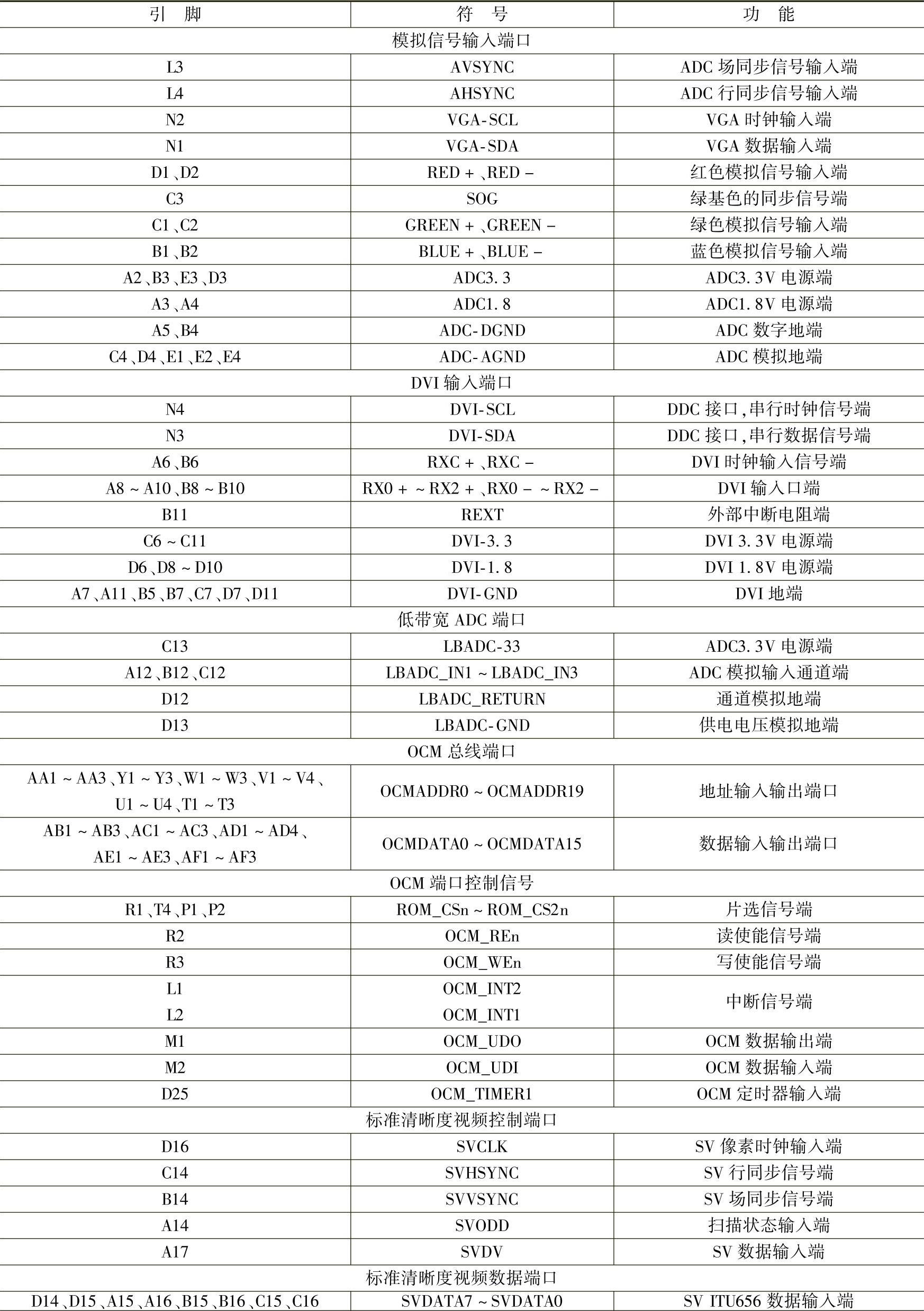

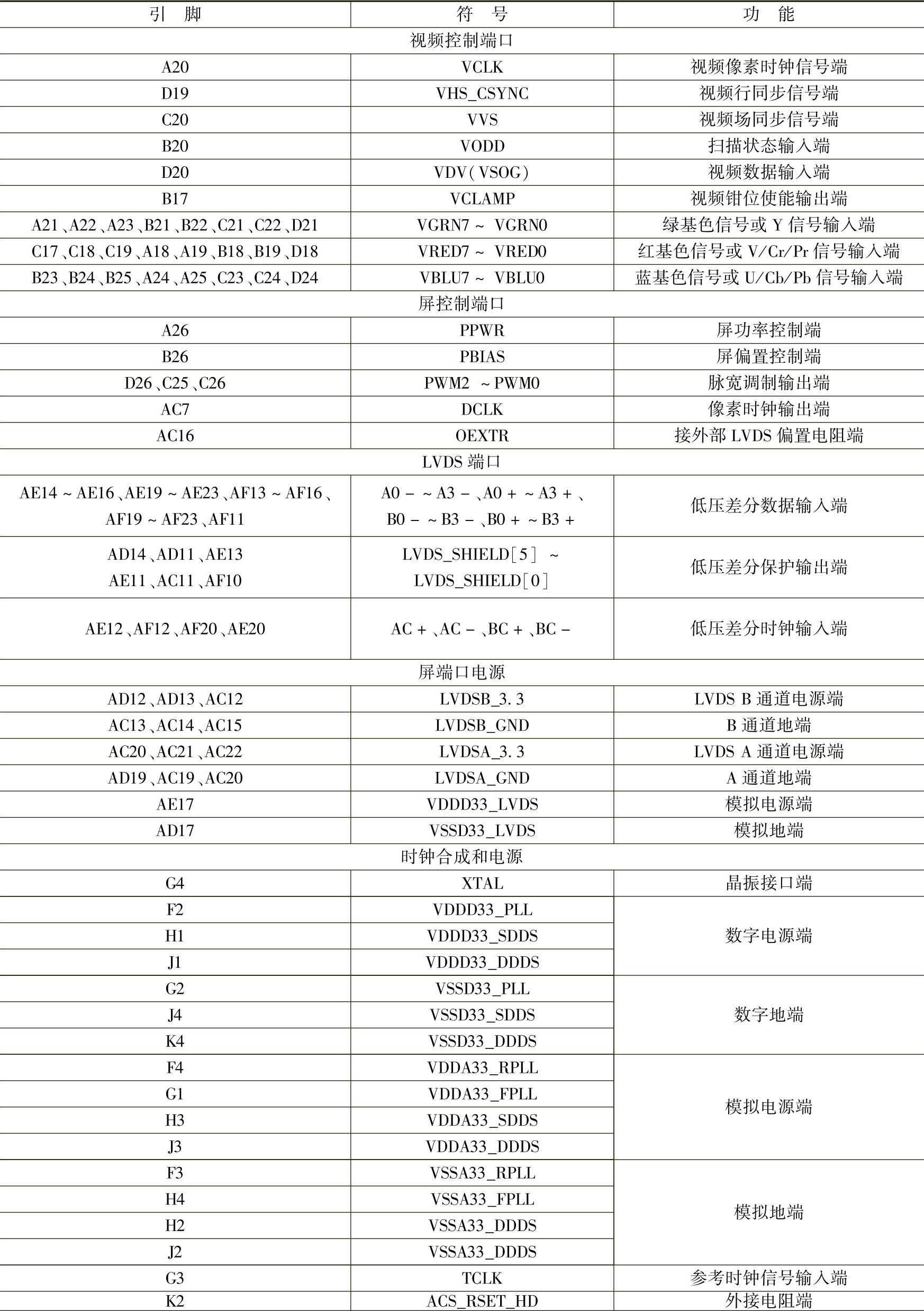

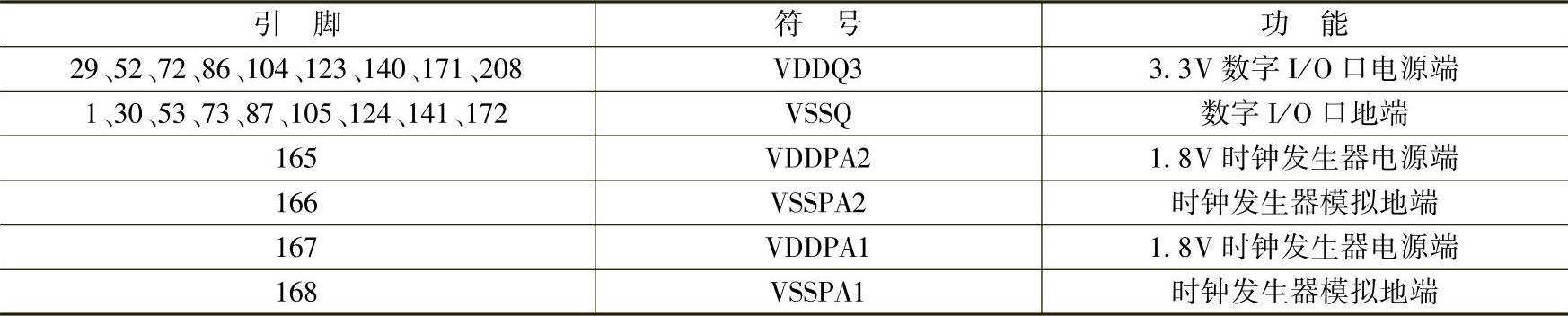

表2-28 GM1501引脚功能

（续）

（续）

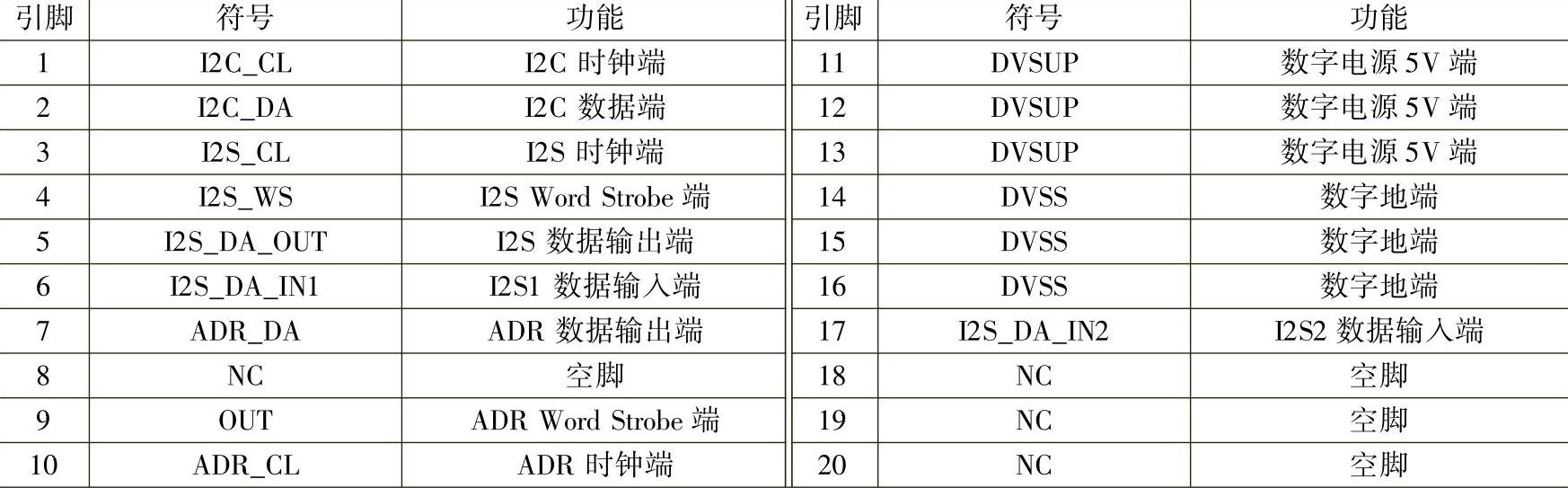

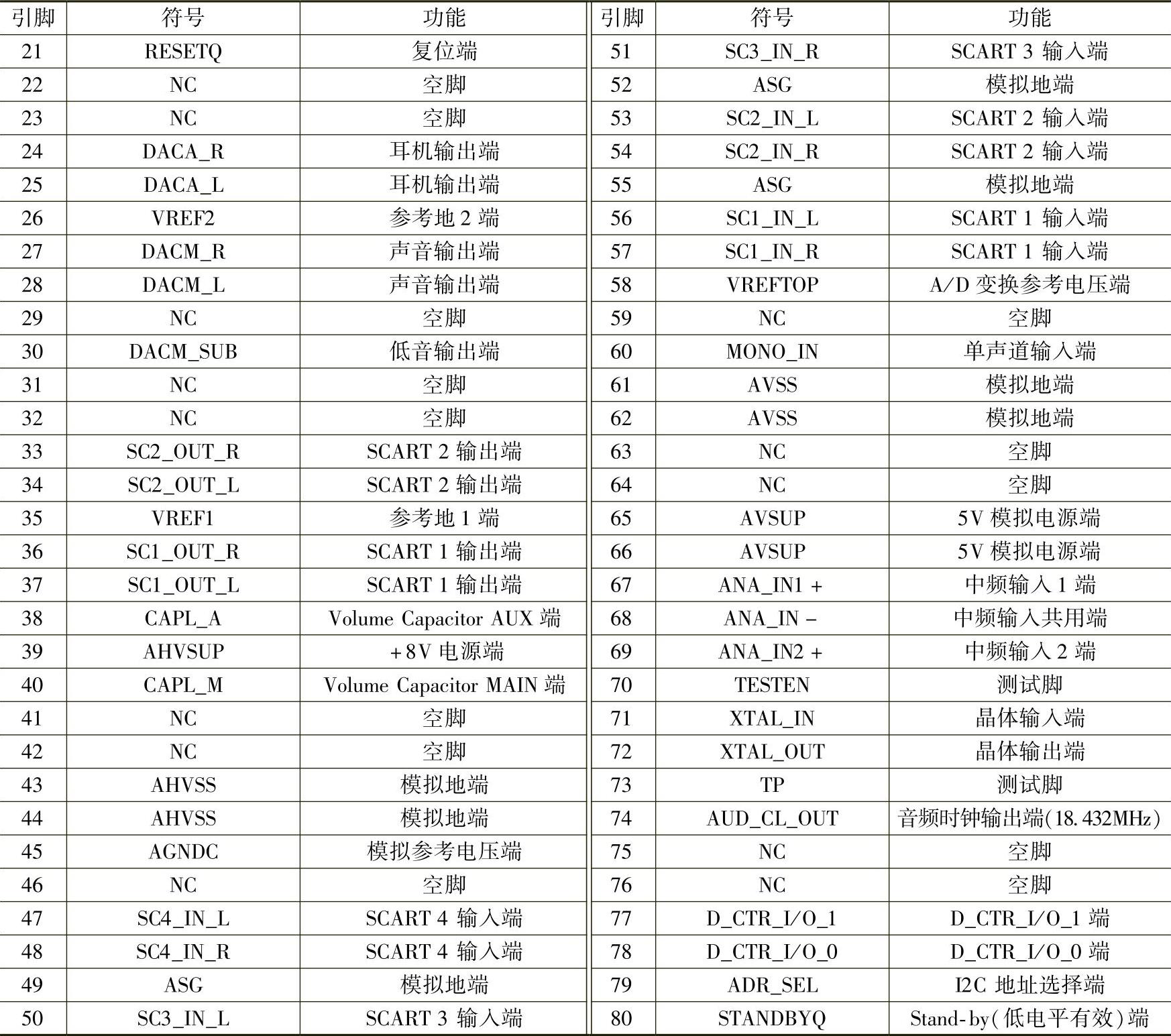

2.2.3.13 MSP3440G声音处理集成电路引脚功能（见表2-29）

表2-29 MSP3440G电视声音处理集成电路引脚功能

（续）

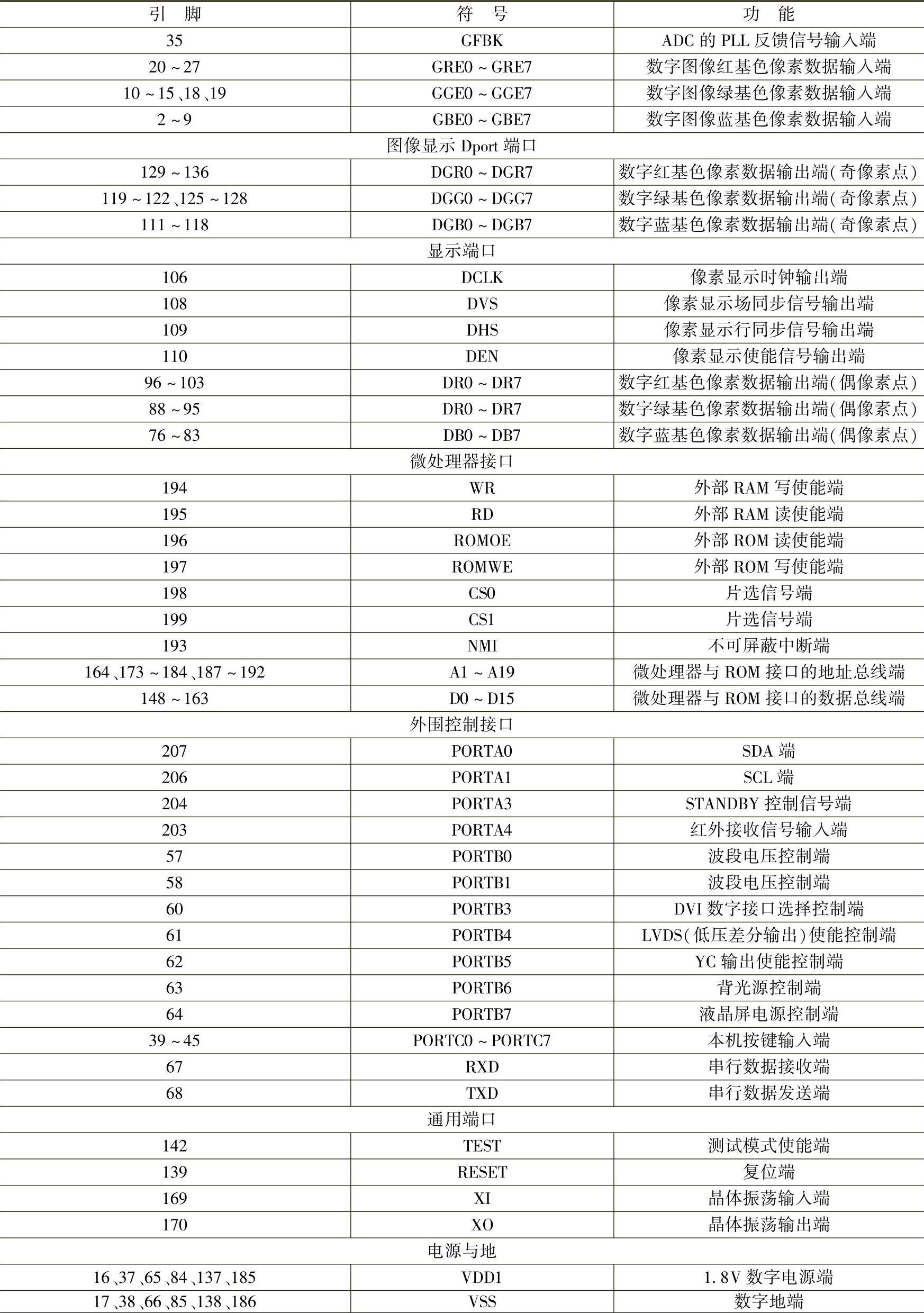

2.2.3.14 PW113单片数字图像处理器

PW113是单片数字图像处理器，性价比高，是平板电视的优选处理器。PW113引脚功能见表2-30。

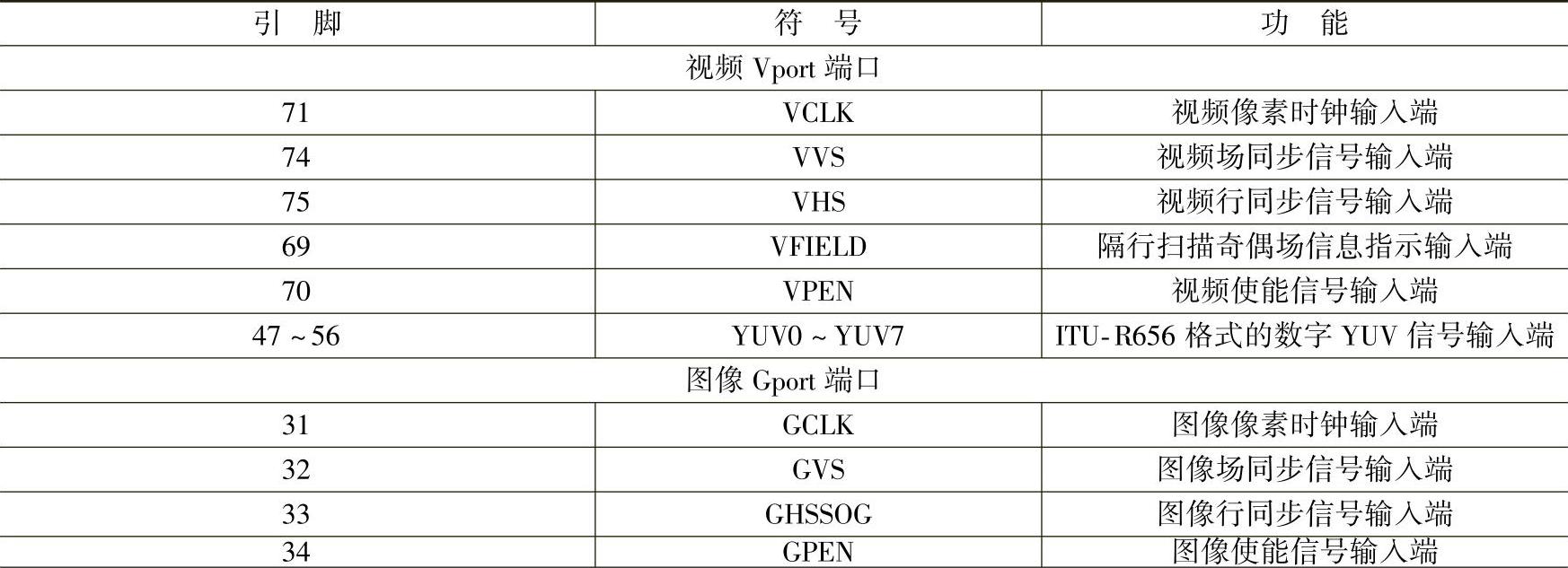

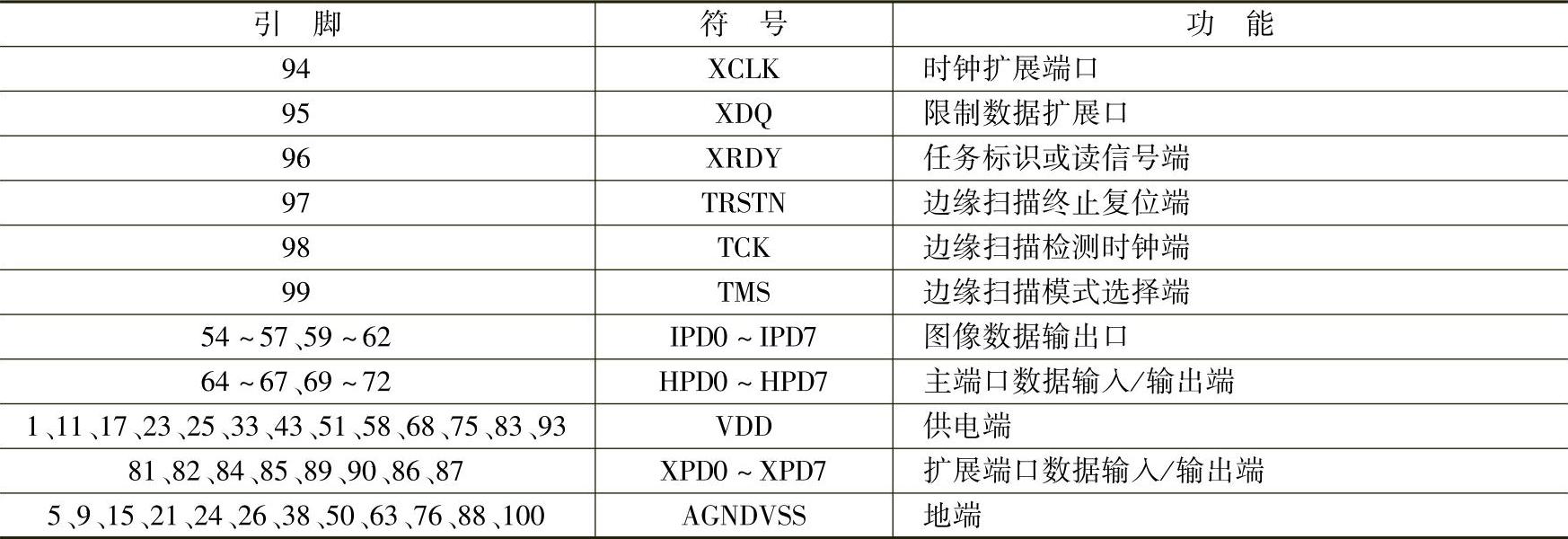

表2-30 PW113引脚功能

（续）

（续）

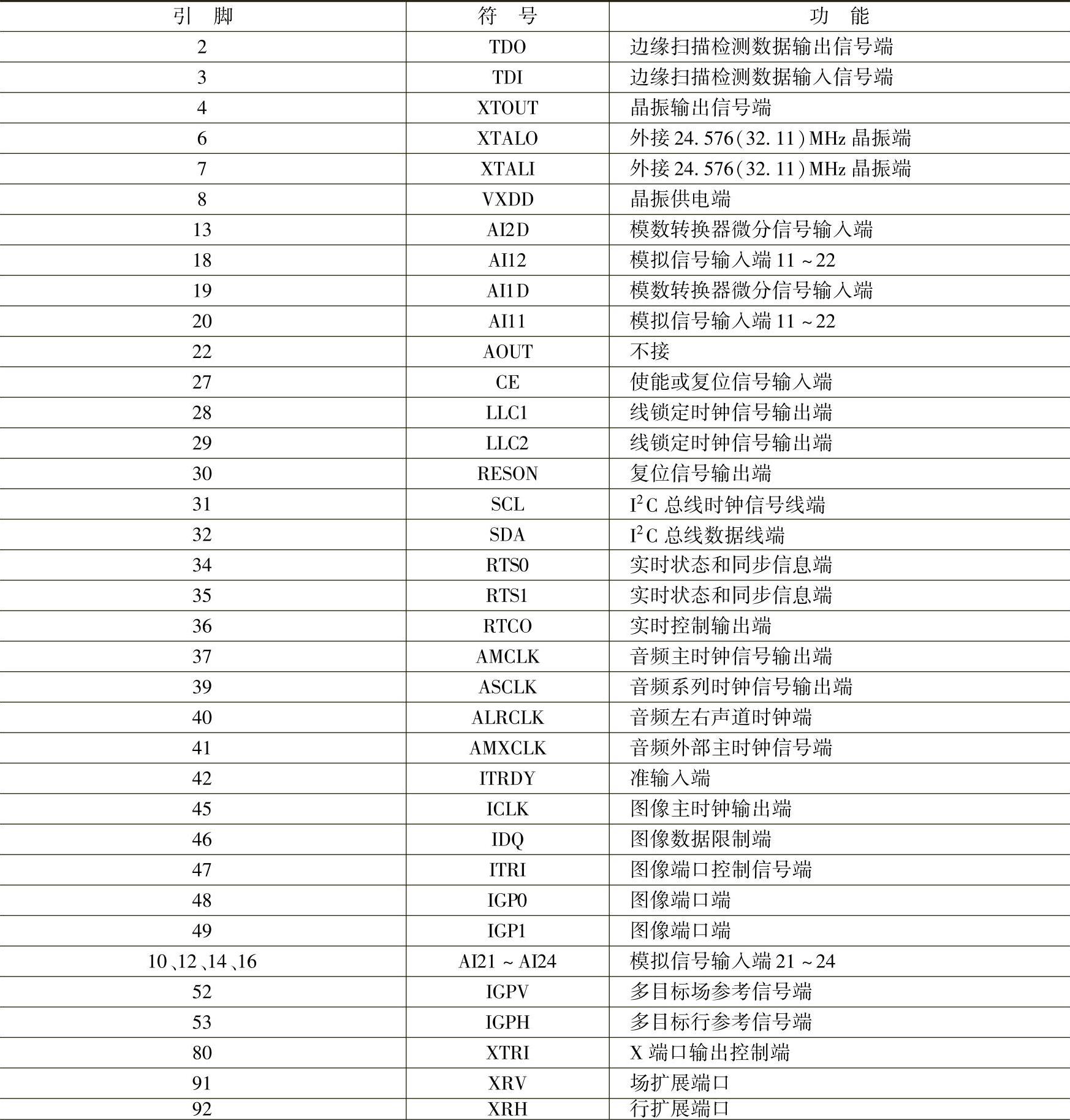

2.2.3.15 SAA7115视频解码器

SAA7115是一种支持多制式格式的视频解码器，其内有自适应NTSC/PAL/SECAM制式的梳状滤波器，且具有高性能的图像缩放功能。SAA7115引脚功能见表2-31。

表2-31 SAA7115引脚功能

（续）

2.2.3.16 SiI161B DVI接收解码芯片

SiI161B DVI是SiIicon Image公司的DVI接收解码芯片。其引脚功能见表2-32。

表2-32 SiI161B引脚功能

（续）

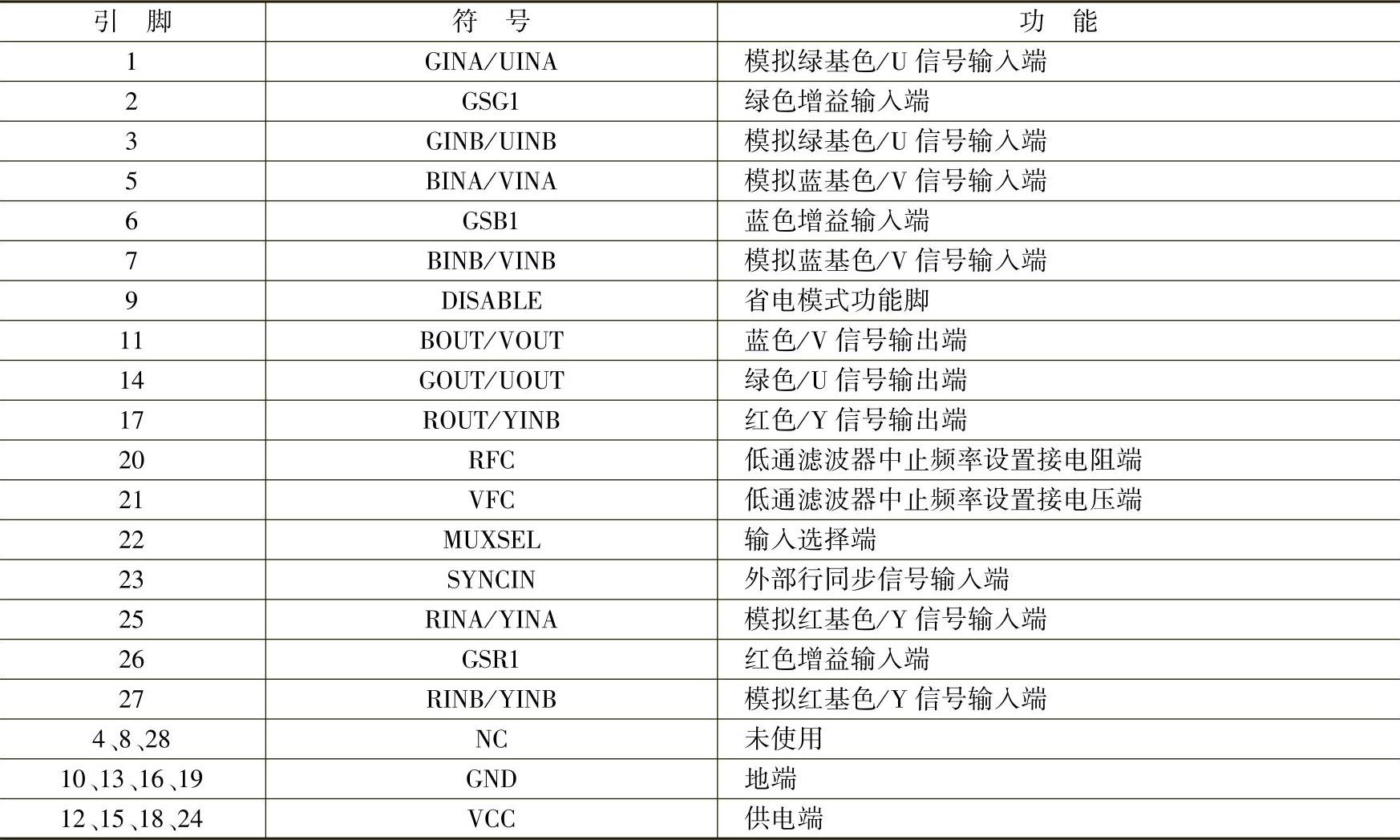

2.2.3.17 SM5301AS视频缓冲器

SM5301AS是一种视频带宽低通滤波器嵌入式的视频缓冲器，其引脚功能见表2-33。

表2-33 SM5301AS引脚功能

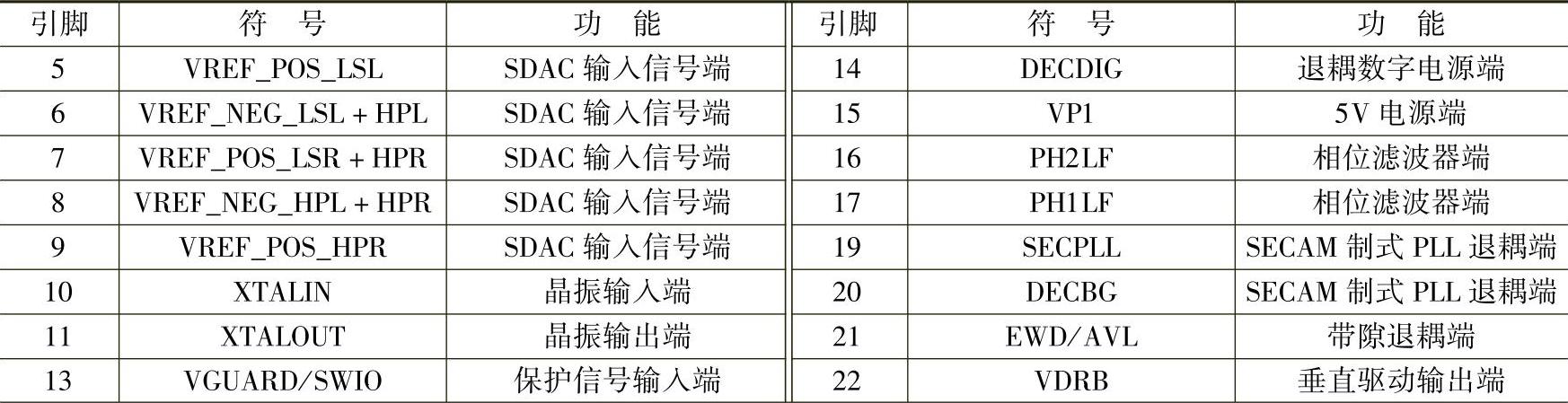

2.2.3.18 TDA15063H音视频解码芯片

TDA15063H是一种应用于电视的音视频解码芯片，其内置带有图文控制程序的FLASH，融合了视频信号处理器与字模解码器的所有功能。TDA15063H引脚功能见表2-34。

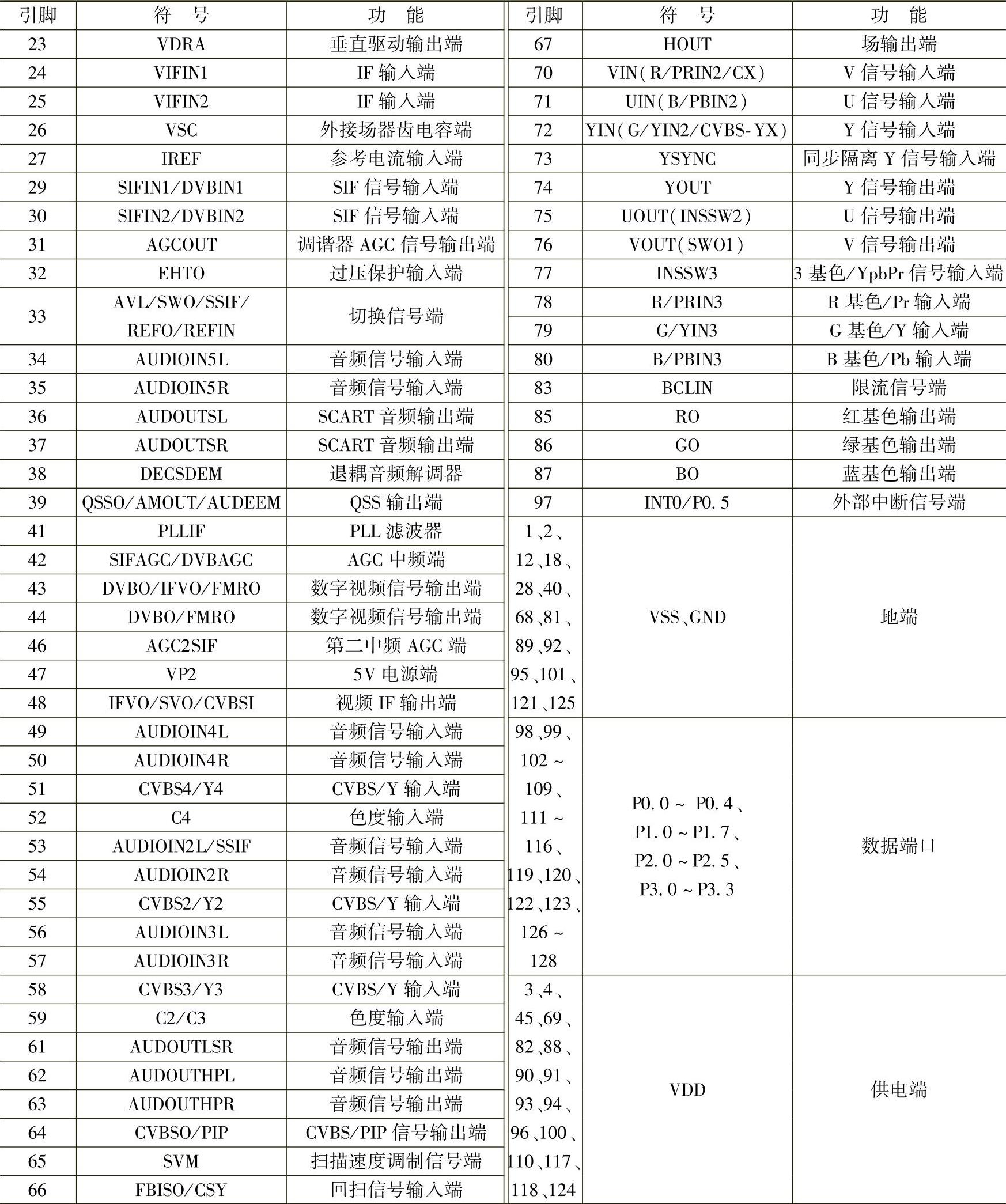

表2-34 TDA15063H引脚功能

（续）

2.2.3.19 TDA8759视频信号转换器

TDA8759是一种3倍率8bit视频信号转换器，采样速率达81Mbit/s，其可以将模拟的RGB信号转换成24bit的RGB数字信号，也可将模拟的YUV或YCbCr信号转换为数字信号或RGB数字信号。支持格式下到480i和VGA格式，上到高清电视信号与XGA格式。TDA8759引脚功能见表2-35。

表2-35 TDA8759引脚功能

2.2.3.20 TPA3002D2音频放大器

TPA3002D2是一种高效率的9W（每通道）的D类音频放大器，可以用于推动桥结式立体声扬声器。TPA3002D2引脚功能见表2-36。

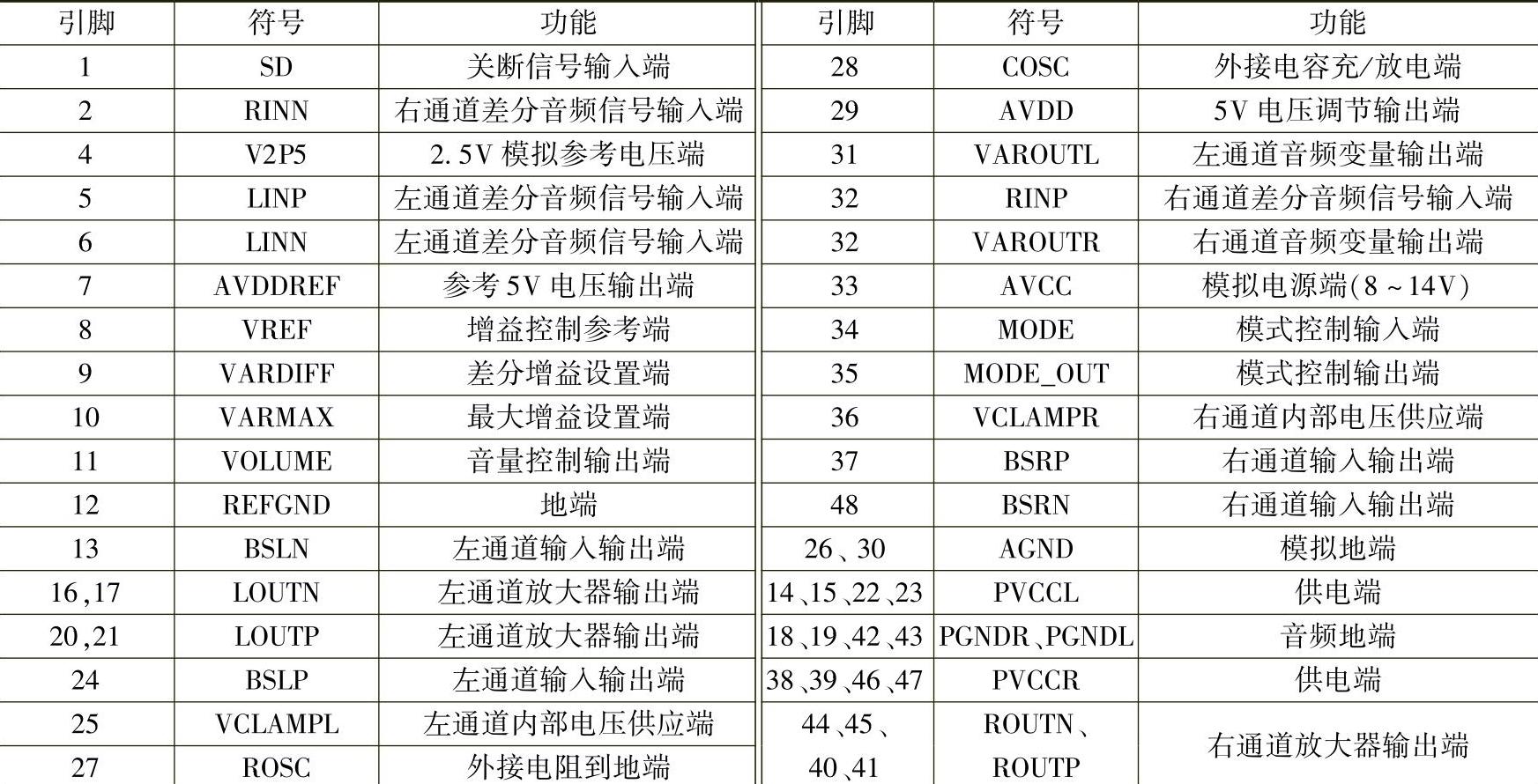

表2-36 TPA3002D2引脚功能

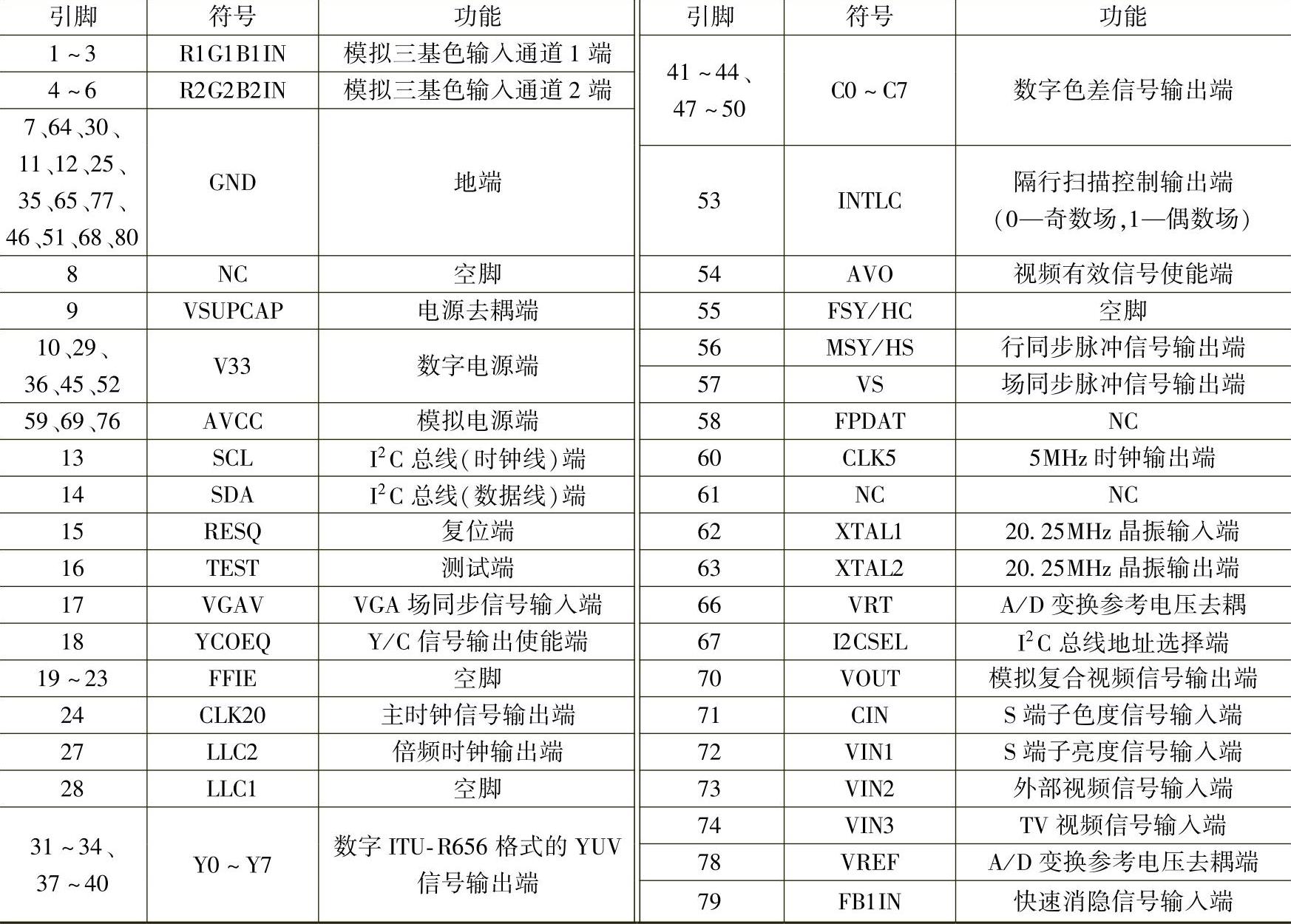

2.2.3.21 VPC3230单片视频处理器

VPC3230是高性能的单片视频处理器，它适用于比例为4∶3或16∶9，频率为50/60Hz和100/120Hz的电视系统。VPC3230引脚功能见表2-37。

表2-37 VPC3230引脚功能
