绝缘电阻表的外形如图1-62所示。

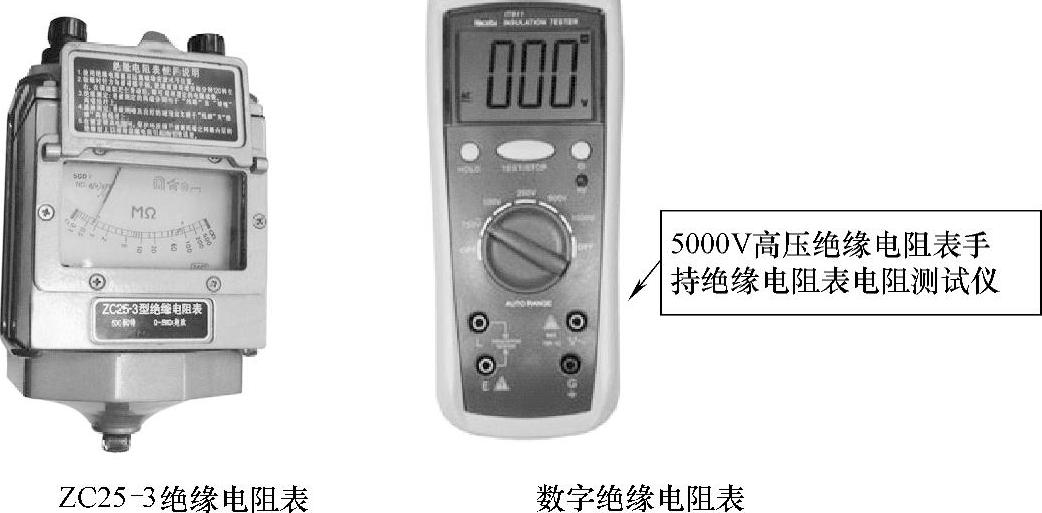

图1-62 绝缘电阻表的外形

绝缘电阻表俗称摇表，也叫做兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表等。绝缘电阻表的刻度是以兆欧（MΩ）为单位的。

所应用的绝缘电阻表的电压等级需要高于被测物的绝缘电压等级：

1）测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用量程为500V或1000V绝缘电阻表。

2）测量额定电压在500V以上的设备或线路的绝缘电阻时，应选用量程为1000～2500V绝缘电阻表。

3）一般情况下，测量低压电气设备绝缘电阻时可选用0～200MΩ量程的绝缘电阻表。

指针绝缘电阻表的使用方法与使用注意事项如下：

1）测量前，需要将被测设备电源切断，并且对地短路放电。

2）被测物表面要清洁，减少接触电阻，以确保测量结果的正确性。

3）测量前，需要将绝缘电阻表进行一次开路与短路试验，以检查绝缘电阻表是否良好。

4）绝缘电阻表使用时需要放在平稳、牢固的地方，并且远离大的外电流导体与外磁场。

5）正确接线，绝缘电阻表上一般有三个接线柱，其中L接在被测物与大地绝缘的导体部分；E接被测物的外壳或大地；G接在被测物的屏蔽上或不需要测量的部分。

6）测量绝缘电阻时，一般只用“L”和“E”端。测量电缆对地的绝缘电阻或被测设备漏电较严重时，需要使用“G”端，并且将“G”端接屏蔽层或外壳。(www.daowen.com)

7）线路接好后，按顺时针方向转动摇把。摇动的速度由慢而快，当转速达到120r/min左右时，保持匀速转动，1min后读数。

8）绝缘电阻表接线柱引出的测量软线绝缘需要保持良好，两根导线之间、导线与地之间需要保持适当距离，以免影响测量准确度。

9）为防止被测设备表面泄漏电阻，使用绝缘电阻表时，需要将被测设备的中间层接于保护环。

10）绝缘电阻表在不使用时，需要放在固定的橱内，环境温度不宜太冷或太热，切忌放于污秽、潮湿的地面上。

11）避免剧烈、长期的振动。

12）接线柱与被测物间连接的导线不能用绞线，应分开单独连接。

13）在雷电或邻近带高压导体的设备时，禁止用绝缘电阻表进行测量。

14）摇测过程中，被测设备上不能有人工作。

15）绝缘电阻表未停止转动前或被测设备未放电前，严禁用手触及。

16）绝缘电阻表拆线时，不要触及引线的金属部分。

17）读数完毕，需要将被测设备放电。

18）要定期校验绝缘电阻表的准确度。

绝缘电阻表在电冰箱检修中，一般用它来测量电路、电机绕组、电缆等的绝缘电阻。
