示波器是一种以图像的形式表示电信号的仪器，能便于观察和比较各种不同信号幅度随时间变化的波形曲线。示波器也可以测试各种不同的电量。

示波器可以分为模拟示波器、数字模拟器，外形如图1-61所示。

通用示波器面板特点见表1-23。

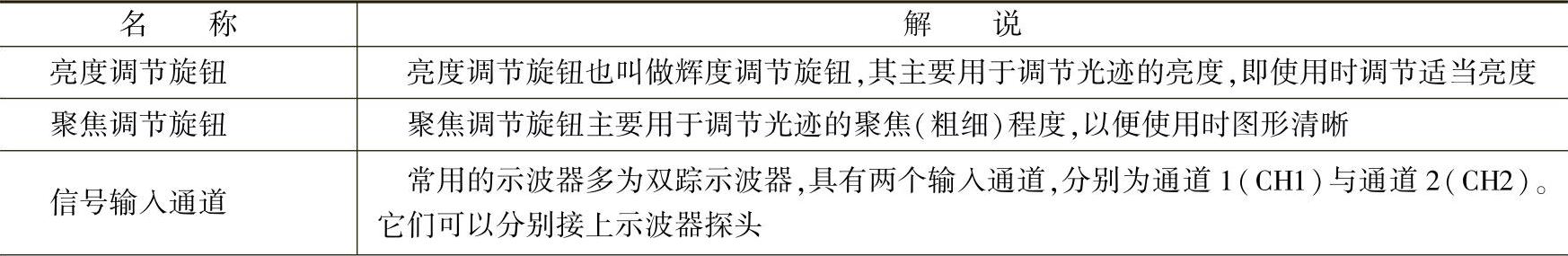

表1-23 通用示波器面板特点

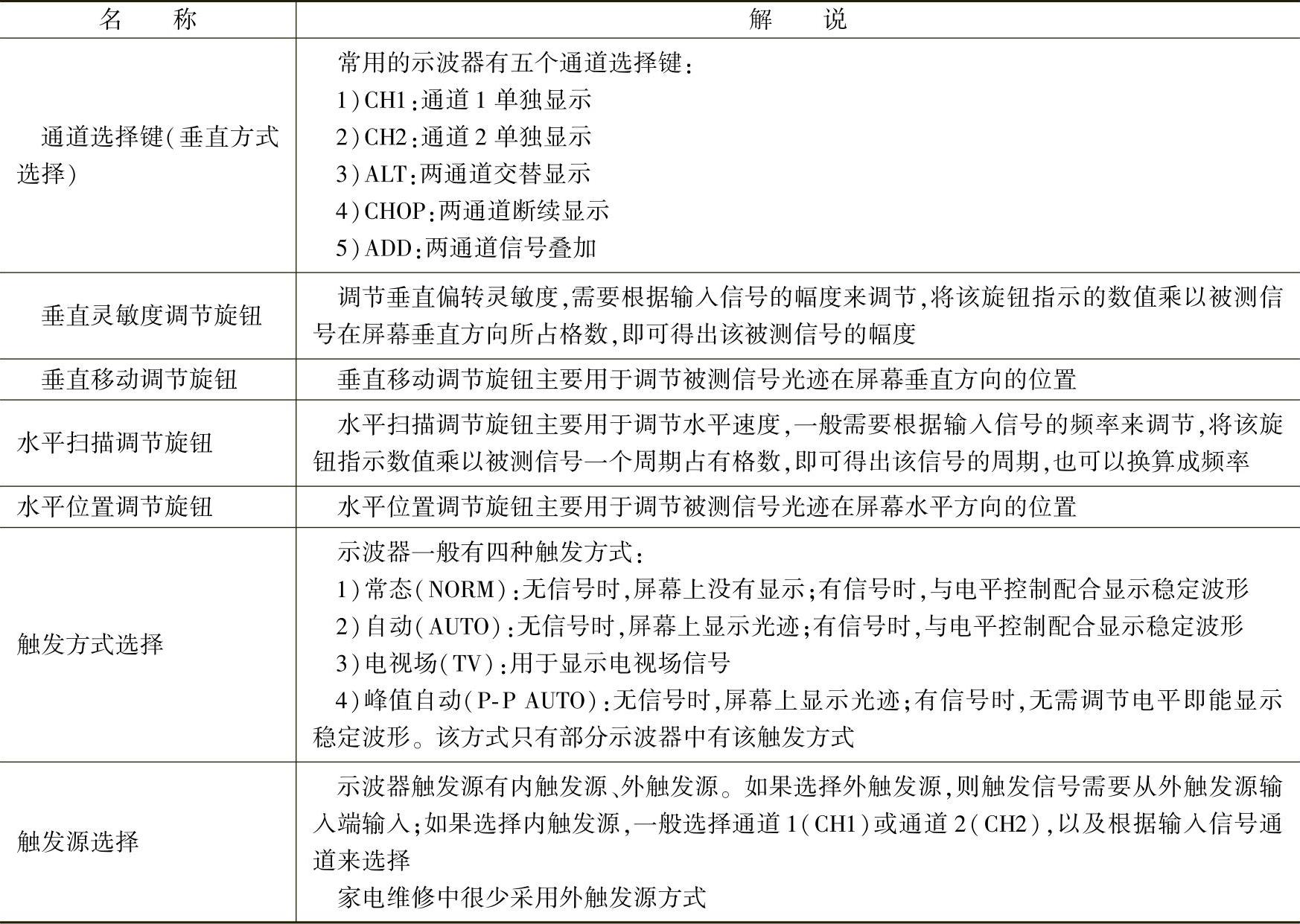

（续）

通用示波器幅度与频率的测量方法如下（以测试示波器的校准信号为例）：

1）首先把示波器探头插入通道1插孔，把探头上的衰减置于1档。

2）把通道选择置于CH1，耦合方式置于DC档。(www.daowen.com)

3）把探头探针插入校准信号源小孔内，同时示波器屏幕会出现光迹。

4）然后调节垂直与水平旋钮，使屏幕显示的波形图稳定，以及将垂直与水平微调置于校准位置。

5）读出波形图在垂直方向所占格数，将其乘以垂直衰减旋钮的指示数值，得到校准信号的幅度。

6）读出波形每个周期在水平方向所占格数，将其乘以水平扫描旋钮的指示数值，得到校准信号的周期。

通用示波器幅度与频率的测量方法如下（以27MHz时钟脉冲为例）：

1）首先打开示波器，调节亮度和聚焦旋钮，使屏幕上显示一条亮度适中、聚焦良好的水平亮线。

2）校准好示波器，然后将耦合方式置于AC档。

3）将示波器探头的接地夹夹在电路板的接地点，探针插到27MHz旁的R83输出信号一端。

4）再接通电源，按开机键，调节好垂直与水平扫描旋钮，同时观察屏幕上是否出现稳定的波形。如果没有波形，则说明可能没有27MHz信号。
