钳形电流表是测量交流电流的一种专用仪表。用钳形电流表测量交流电流时，只需将被测导线置于钳形电流表的钳形窗口内，即可测出导线中电流的数值。如果夹住两根平行线导线则不能够检测电流。使用钳形电流表铁心中心检测时，检测误差小。

用直流钳形电流表检测直流电流时，如果电流的流向相反，则显示为负数。

在电冰箱的检修中，钳形电流表主要用来测量压缩机的工作电流、起动电流等。汽车的蓄电池是充电状态还是放电状态，也可以采用钳形电流表来检测判断。

钳形电流表的外形如图1-60所示。

检查家电产品的耗电量时，如果没有钳形电流表，也可以使用线路分离器来检测。有的线路分离器可以将检测电流放大10倍。

使用钳形电流表的一些注意事项如下：

1）使用前，需要弄清检测的是交流的，还是交直流两用的，以及进行必要的机械调零。

2）选择合适的量程，先选大量程，后选小量程。或者根据估算进行选择。

3）钳口在测量时，需要闭合紧密。闭合后，如果有杂音，可打开钳口重合一次；如果杂音仍不能消除，就需要检查磁路上各结合面是否光洁。

4）测量小电流时，可以采用下述方法：先将被测电路的导线绕几圈，然后放进钳形电流表的钳口内进行测量。此时钳形电流表所指示的电流值不是被测量的实际值。实际电流为钳形电流表的读数除以导线缠绕的圈数，也就是读数=指示值×量程/（满偏×匝数）。

5）钳形表的二次绕组不能开路。(www.daowen.com)

6）被测线路的电压要低于钳形电流表的额定电压。

7）测高压线路的电流时，需要戴绝缘手套、穿绝缘鞋、站在绝缘垫上。

8）不能够带电换量程。

9）测量完毕后，需要将转换开关放在最大量程处。

10）维修时，不要带电操作，以防触电。

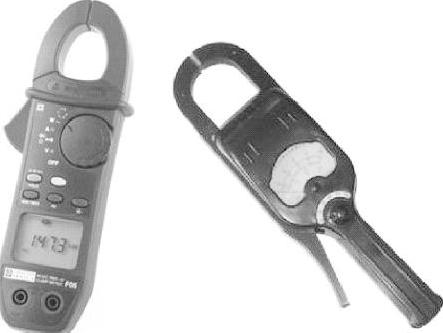

图1-60 钳形电流表的外形

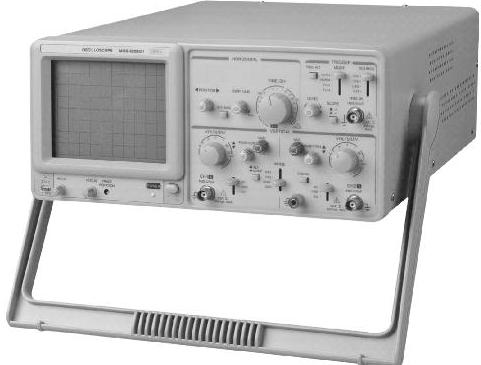

图1-61 示波器外形
