1.万用表的特点

万用表又叫做多用表，是一种多功能、多量程的测量仪表。万用表是公用一个表头，集电压表、电流表、欧姆表于一体的一种仪表。

万用表可以检查系统各个电路的电压信号，测量电源的输出电压，检测电源电路/电缆以及开关的连通性，还可检查是否短路、断路等情况。

万用表的外形如图1-59所示。

万用表主要有数字式万用表、指针式万用表两种。指针式万用表的测量值主要由表头指针指示读取。数字式万用表的测量值主要由液晶显示屏直接以数字的形式显示。

2.万用表的档位含义

数字万用表上的档位含义如下：

V～：表示的是测交流电压的档位。

V-：表示的是测直流电压档位。

MA：表示的是测直流电压的档位。

Ω（R）：表示的是测量电阻的档位。

HFE：表示的是测量晶体管电流放大位数。

机械万用表表盘上的刻度尺标记含义如下：

标有“Ω”标记的是测电阻时用的刻度尺。

标有“”标记的是测交直流电压、直流电流时用的刻度尺。

标有“HFE”标记的是测晶体管时用的刻度尺。

标有“LI”标记的是测量负载的电流、电压的刻度尺。(www.daowen.com)

标有“DB”标记的是测量电平的刻度尺。

3.万用表的使用

数字万用表：测量前，先把旋钮调到测量的档位。注意：档位上所标的是量程，即最大值。

机械万用表：测量电流、电压的方法与数学式相同。测电阻时，需要把读数乘以档位上的数值才是测量值。例如：调的档位为“×100”，读数为100时，则测量值为100×100=10000Ω。机械万用表表盘上“Ω”刻度尺是从左到右为从大到小。其他刻度尺是从左到右为从小到大。

4.使用万用表的注意事项

1）使用指针万用表前，首先要看指针是否指在左端零位上，如果不是，则需要调零。

2）使用指针万用表时，应水平放置。

3）测试前，需要确定测量内容，以便正确将量程转换旋钮旋到所要测量的相应档位上。如果不知道被测物理量的大小，则应先从大量程开始试测。

4）表笔要正确的插在相应的插口中。

5）测直流电压、电流时，需要注意电压的正负极、电流的流向，应与表笔正确相接。

6）测试过程中，不要任意旋转档位变换旋钮。

7）万用表测电阻时红表笔是接表内电池负极的，黑表笔是接表内电池正极的。

8）用电阻档检查大容量的电容时，需要先使电容放电，以免其残流电压损坏万用表。

9）使用完毕后，需要将不用表档位变换旋钮调到交流电压的最大量程档位上。

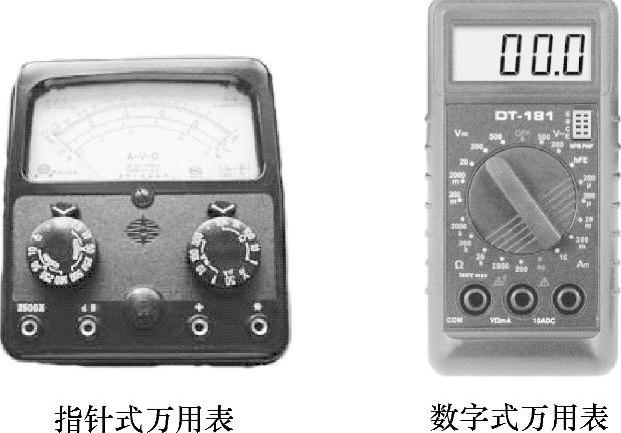

图1-59 万用表的外形
