试电笔就是测试所测物是否带电的一种外形像笔一样的工具，其英文名称为Test Pen-cil。当然，这是原始的定义，随着时间的变化其外形不一定完全像笔了。试电笔根据外形可分为钢笔式、螺丝刀式等。其中，螺丝刀式试电笔如图1-48所示。钢笔式试电笔如图1-49所示。数显试电笔外形如图1-50所示。

图1-48 螺丝刀式试电笔

图1-49 钢笔式试电笔

数显试电笔按键特点如下：

1）DIRECT（A键）：直接测量按键，是用笔头直接去接触线路时，需要按该按钮。

2）INDUCTANCE（B键）：感应测量按键，是用笔头感应接触线路时，需要按该按钮。

螺丝刀式试电笔的内部结构如图1-51所示。它是由电阻、氖管、弹簧、金属螺钉等组成。试电笔是利用人与大地构成回路，看氖管发光与否来验证所测物是否带电。

试电笔可以分为低压试电笔与高压试电笔，家电维修中应用的试电笔一般为低压试电笔。低压试电笔也就是测220V电压的试电笔。低压试电笔在家电维修中的应用如下：

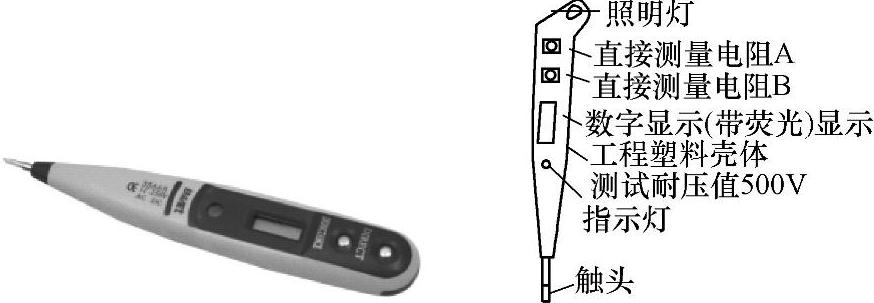

图1-50 数显试电笔外形

图1-51 螺丝刀式试电笔内部结构

1）判断感应电；检测低压三相交流电源断相时，可以用试电笔的氖管并接一只1500pF/250V的小电容来检测，正常情况下试电笔仍可发光。如果测得的是感应电，则试电笔微亮或者不亮。(www.daowen.com)

2）区别交流电与直流电：交流电通过试电笔时，氖管中两极会同时发亮。直流电通过试电笔时，氖管里只有一个极发亮。

3）判别直流电的正负极：把试电笔跨接在直流电的正、负极间，氖管发亮的一端是负极，不发亮的一端是正极。

4）作为零线监视器：把试电笔一端与零线相连接，另一端与地线连接，如果零线断路，氖管即发亮。

5）作为家用电器指示灯：把试电笔中的氖管与电阻取出，将两元器件串联后接在家用电器电源线的相线与零线间，家用电器工作时，氖管即发亮。

6）判别物体是否有静电：手持试电笔在某物体周围寻测，如果氖管发亮，证明该物体上已带静电。

7）粗估电压：根据经验以及测电时氖管发光的强弱程度来判断电压高低。

8）判断电气连接是否良好：如果氖管发光闪烁，则说明某线头存在松动、接触不良或电压不稳定等现象。

9）判断电视机是否有高压：手持试电笔接近高压附近，如果氖管亮，说明存在高压。

实际使用螺丝刀式试电笔、钢笔式试电笔过程中，需要注意的一些要点如下：

1）操作前，确保试电笔完好无损。试电笔氖管是常损件，金属螺钉没有拧紧是常见的现象。

2）操作中，操作要正确。初学者常忽视手与金属螺钉接触会构成试电笔的回路。而这种错误的操作是非常危险的。

3）操作中，应注意螺丝刀探头要与被测物接触良好。

4）试电笔作为通工具起子使用时，应注意它只能承受较小的扭矩。
