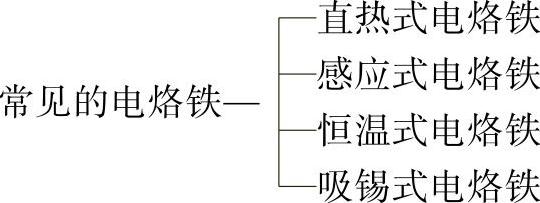

电烙铁主要用于焊接元器件、导线等的工具。电烙铁可以分为外热式电烙铁、内热式电烙铁等。内热式电烙铁体积较小、发热效率较高、更换烙铁头较方便。

外热式电烙铁一般由烙铁头、烙铁芯、外壳、手柄、插头等部分组成，如图1-34所示。内热式电烙铁由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）等部分组成。

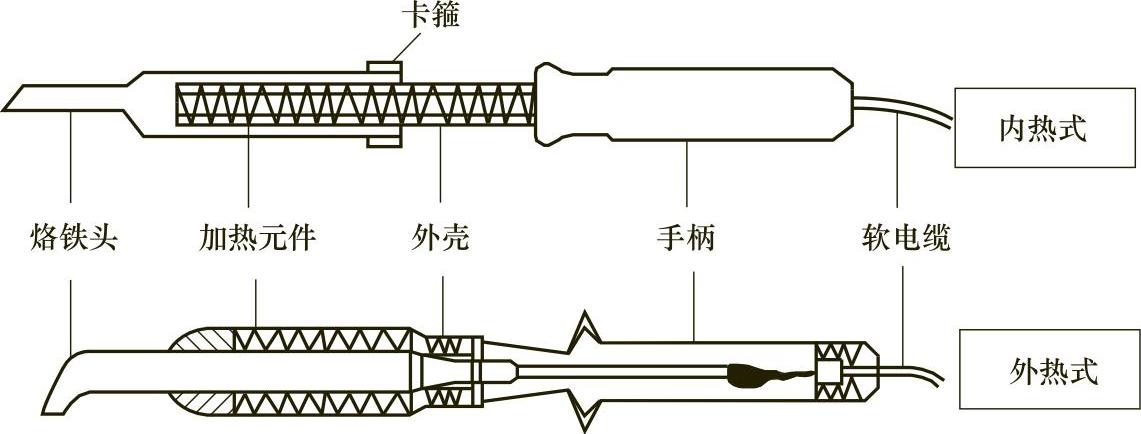

图1-34 电烙铁的结构

烙铁头有凿式、尖锥形、圆面形、圆、尖锥形、半圆沟形等不同形状，以适应不同焊接面的需要。烙铁头越短，烙铁头的温度就越高。

一般20W的电烙铁其电阻为2.4kΩ左右，35W电烙铁其电阻为1.6kΩ左右。

电烙铁使用的一些要点与注意事项如下：

1）焊接前，电烙铁要充分预热，烙铁头刃面上需要吃锡；

2）需要根据被焊工件的具体情况选择合适的烙铁头，如图1-35所示；

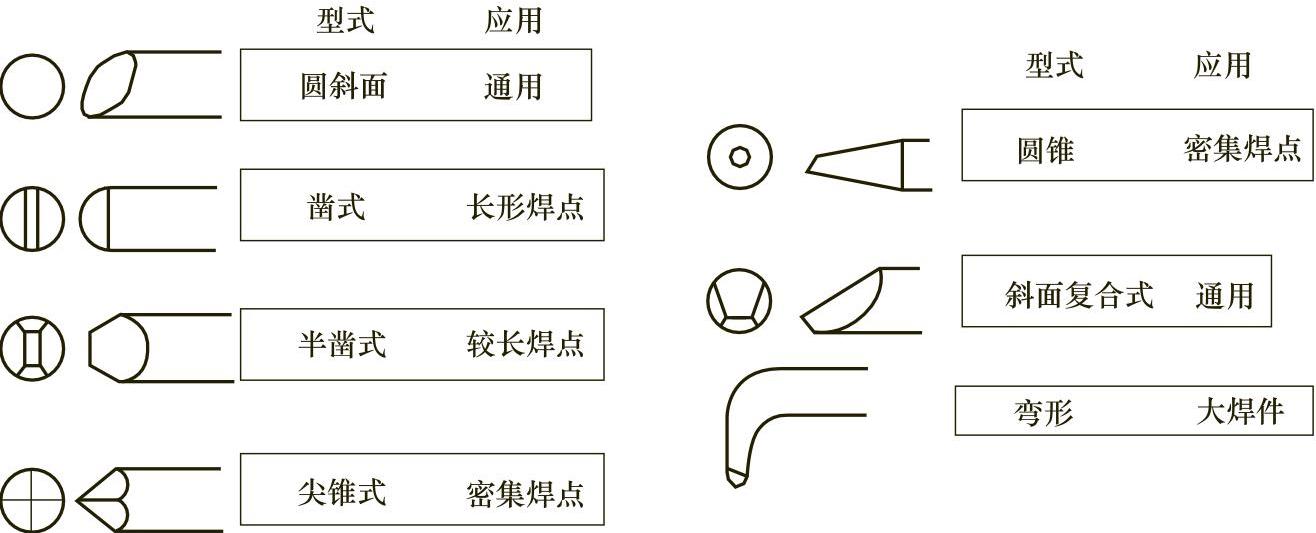

图1-35 选择合适的烙铁头

3）可以根据助焊剂的发烟状态来判断烙铁头温度，如图1-36所示；

(www.daowen.com)

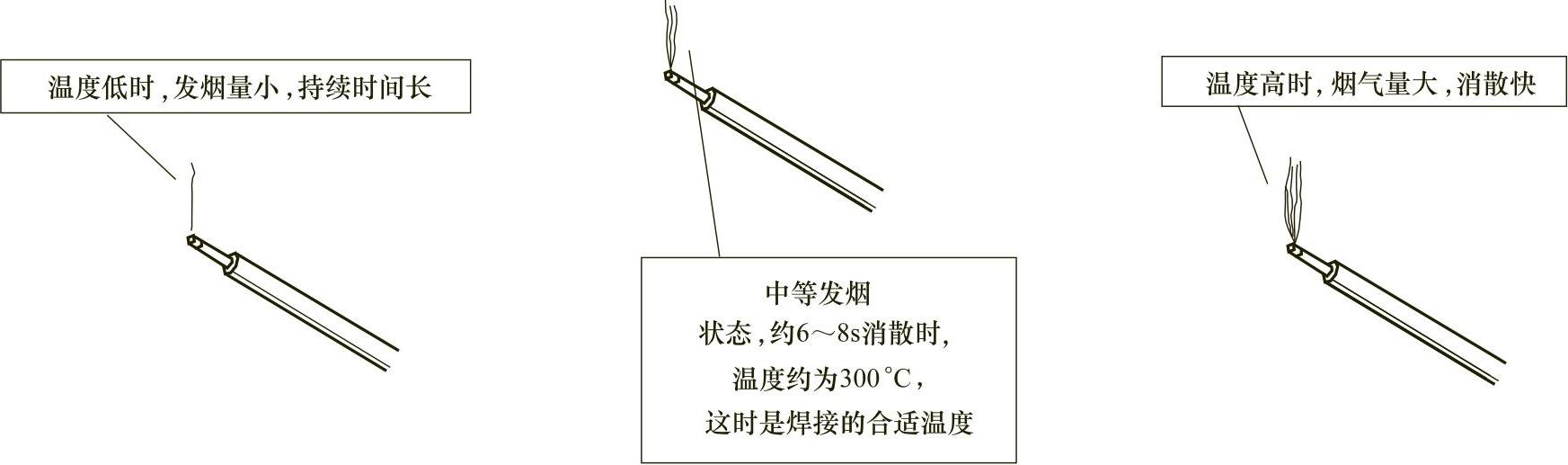

图1-36 根据助焊剂的发烟状态来判断烙铁头温度

4）将烙铁头刃面紧贴在焊点处，电烙铁需要与水平面大约成60°的角，以便于熔化的锡从烙铁头上流到焊点上；

5）烙铁头在焊点处停留的时间一般控制在2～3s；

6）电烙铁加热时，对小焊盘与大焊盘焊接时的操作方法不同，具体如图1-37所示；

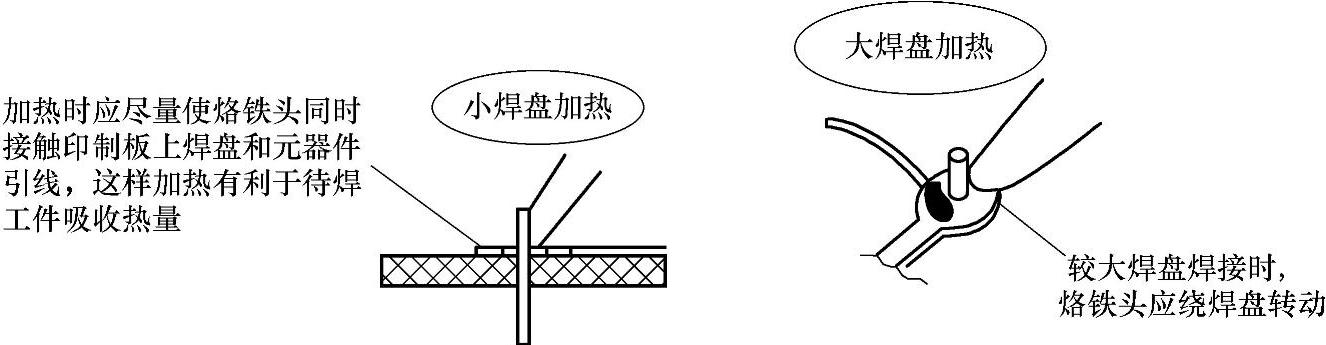

图1-37 小焊盘与大焊盘焊接时的操作方法不同

7）抬开烙铁头时，左手仍持元器件不动。需要待焊点处的锡冷却凝固后，才可以松开左手；

8）一般来说电烙铁的功率越大，热量越大，烙铁头的温度越高；

9）焊接集成电路、印制电路板、CMOS电路一般选择20W的内热式电烙铁即可；

10）进行焊接前，需要先把清洁海绵加水，然后挤干多余的水分，作为清洁烙铁头所用；

11）工作后，先把电源切断，然后清洁焊嘴，再加上一层新焊锡以保护烙铁头；

12）清除锡渣时，尽量避免使用吸锡器防止翘皮；

13）焊接时，不要用力过大，以免使焊嘴变形。
