1.组成框图

组成框图也叫做框图，是利用方块形式（方框），以及文字或符号加以说明，各部分间用信号线连接起来，表示它们之间的联系。这样粗略概述电器的结构与工作原理，以方便读图者掌握电器的结构与工作原理，为进一步读懂电路原理图打下基础。

组成框图可以是表示整个机器的简易框图、整机详细框图，也可以是某一系统的大致组成情况的框图。

根据组成框图可以大致了解整机电器构成的、全貌以及基本工作原理、信号流通、工作过程等情况，但看不出电路的详细工作原理与具体连接方法，也看不出元器件的具体型号与参数。

例如3842为核心的电动车充电器框图如图1-28所示。

2.电路原理图

电路原理图是用元器件组合起来、完成一定工作原理的电路图。在电路原理图中，用元器件符号代替实际的元器件，以及在旁边标出主要参数、编号，并且用连线代替连接导线。

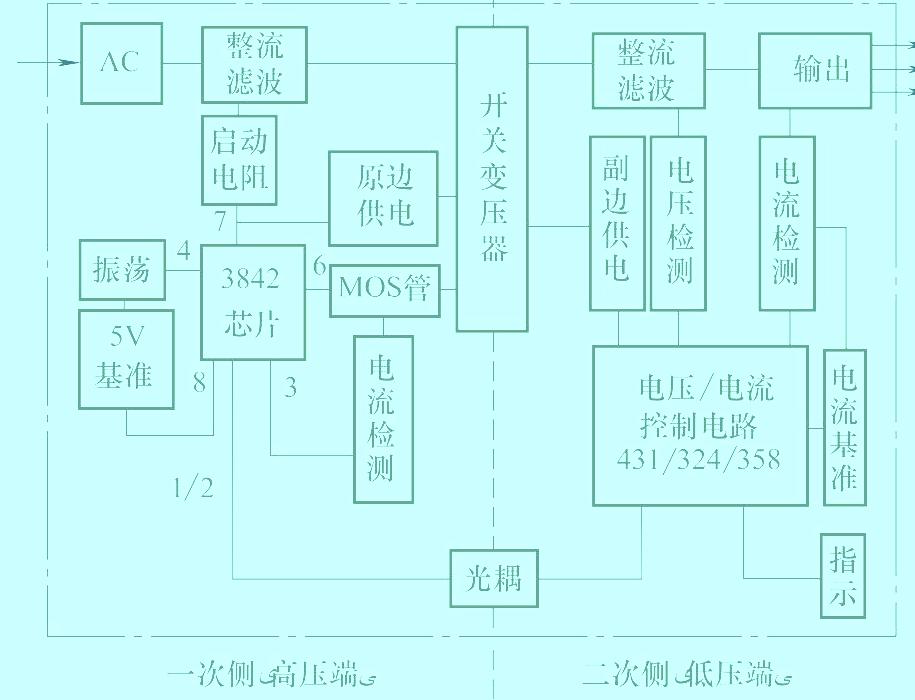

图1-28 3842为核心的电动车充电器的框图

根据电路原理图可以了解电路的来龙去脉，以及电信号在电路中的流动过程、处理过程，从而可以分析出电器的工作原理。

电路图主要由元器件符号、连线、结点、注释四大部分组成，它们的一些特点见表1-16。

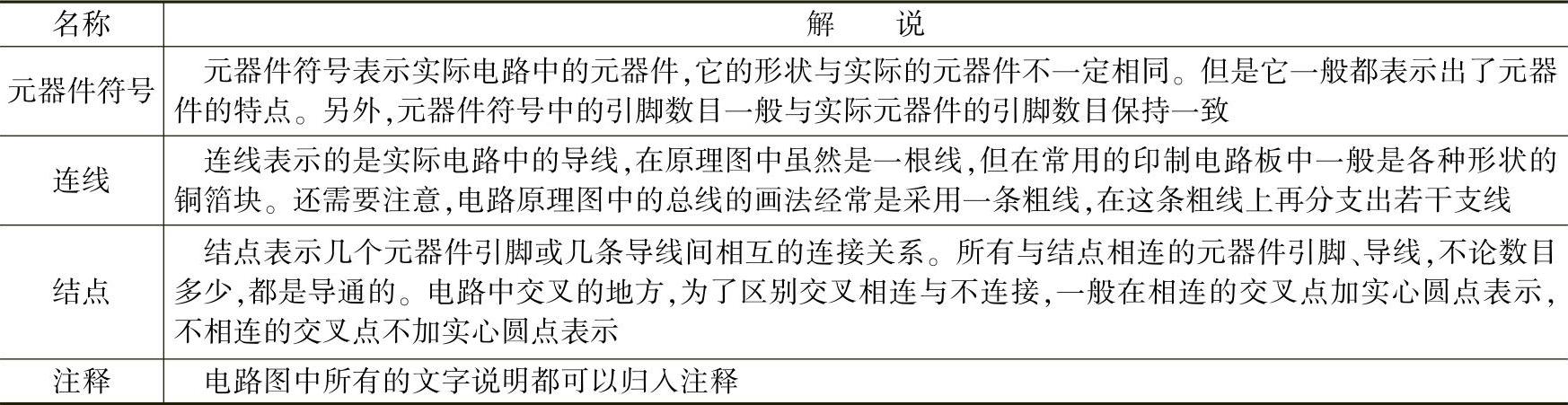

表1-16 电路图的一些特点

3.印制电路板图(www.daowen.com)

印制电路板图也称为安装图、机板图等。电路原理图只能够说明电路的工作原理，看不出具体的元器件的具体形状，在机器内具有连接情况，以及元器件的实际安装位置。

印制电路板图一般有接线孔、铜箔条和基板组成。

印制电路板图的元器件分布往往与原理图中的不一样。其主要原因是，在印制电路板的设计中，主要考虑所有元器件的分布与连接是否合理。例如考虑元器件体积、抗干扰、散热、抗耦合等因素。

印制电路板图有单面板、双面板、多面板等类型。

4.板块连线图

由于整机线路复杂，有的电器常由多块印制电路板块构成。各种印制电路板、各种显示器、各种按键、各种输入与输出插孔等之间的连线很多，因此需要具体了解连线情况，可以通过连线图来了解。

5.元器件排列图

元器件排列图又叫做元器件分布图，其是利用元器件编号在板位图上标明元器件所在位置，从而可以方便维修时寻找元器件在机板上的位置。

6.飞线图

为了将原理与实物更密切的联系在一起，有的电器有时也制作飞线图。

7.流程图

流程图一般是工作过程示意图。流程图可以分为工作流程图、检修流程图、原理流程图等。
