1.概述

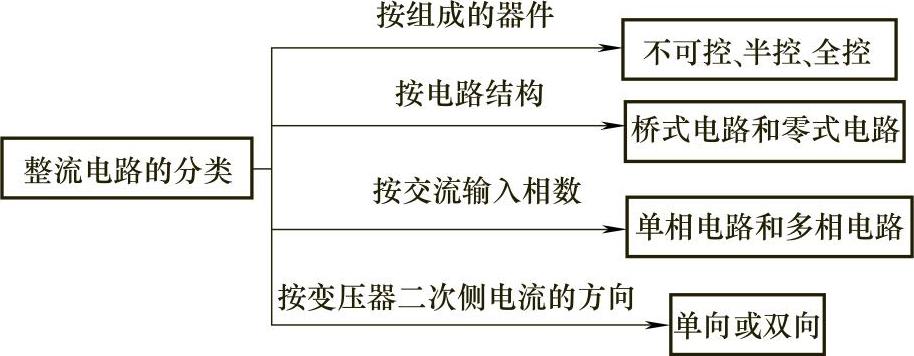

整流电路就是将交流电压变为单向脉动电压。整流二极管是最常见的整流器件。整流电路的一些类型如图1-24所示。

小功率直流电源中，常见的几种整流电路有单相半波整流电路、全波整流电路、桥式整流电路、三相整流电路等。

2.单相半波整流电路

单相半波整流电路是利用二极管的单向导电性来达到目的的。在变压器副边电压为正的半个周期内，二极管正向偏置处于导通状态，这时负载上得到半个周期的直流脉动电压与电流。在负的半个周期内，二极管反向偏置处于关断状态，电流基本上为零。由于二极管的单向导电作用，将变压器副边的交流电压变换成为负载两端的单向脉动电压，这就是整流的目的。

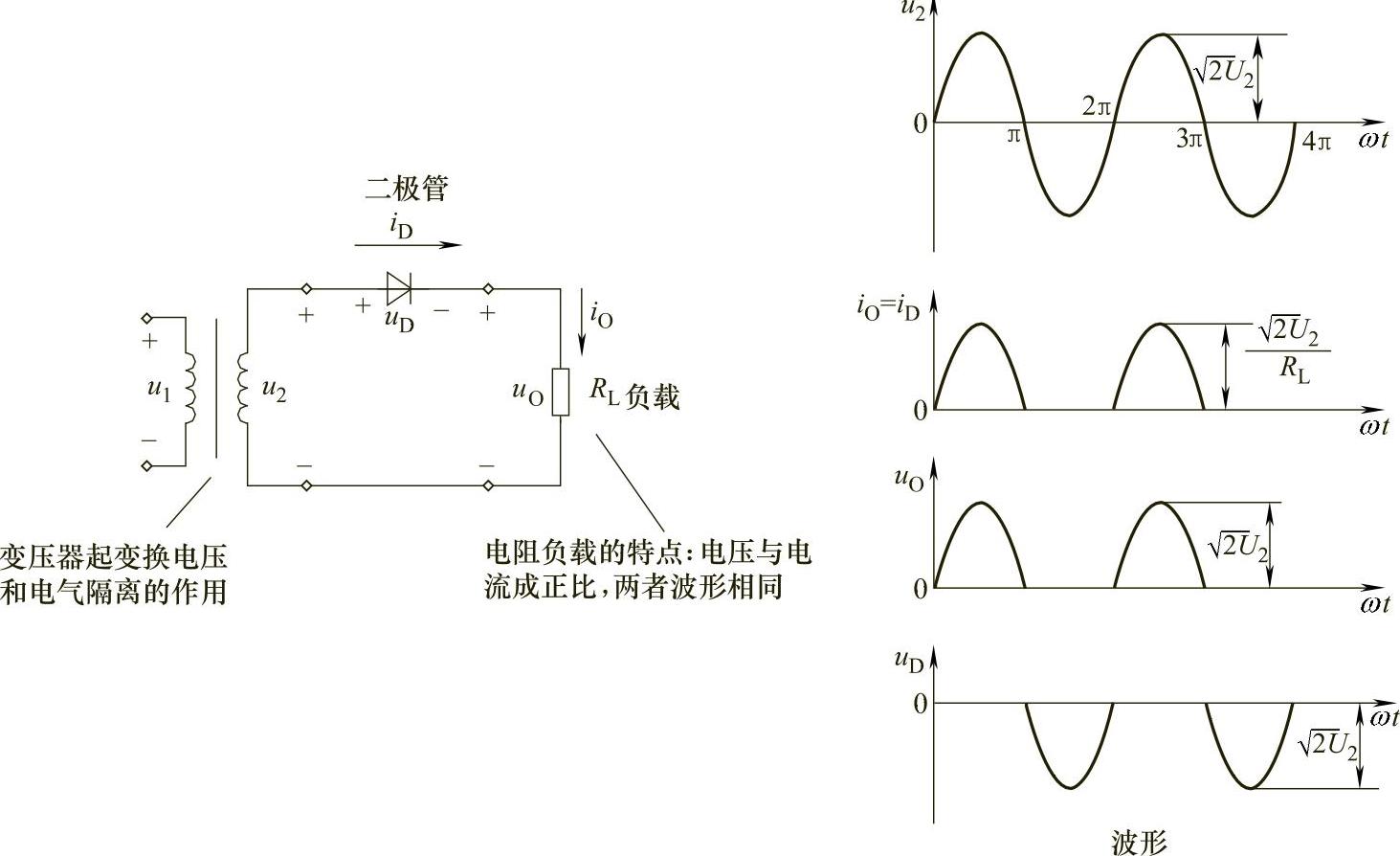

该种电路只在交流电压的半个周期内才有电流流过负载，因此叫做单相半波整流电路，其相关图例如图1-25所示。

图1-24 整流电路的一些类型

图1-25 单相半波整流电路相关图例

3.单相桥式整流电路

单相桥式整流电路中采用四个二极管接成桥式结构。单相桥式整流电路也是利用二极管的电流导向作用实现目的的。在交流输入电压的正半周内，二极管VD₁、VD₃导通，VD₂、VD₄截止，在负载上得到上正下负的输出电压。负半周内，二极管VD₁、VD₃截止，VD₂、VD₄导通，流过负载的电流方向与正半周一致。这样，利用变压器的二次绕组与四个二极管，在交流电源的正、负半周内，整流电路的负载上都有方向不变的脉动直流电压与电流。

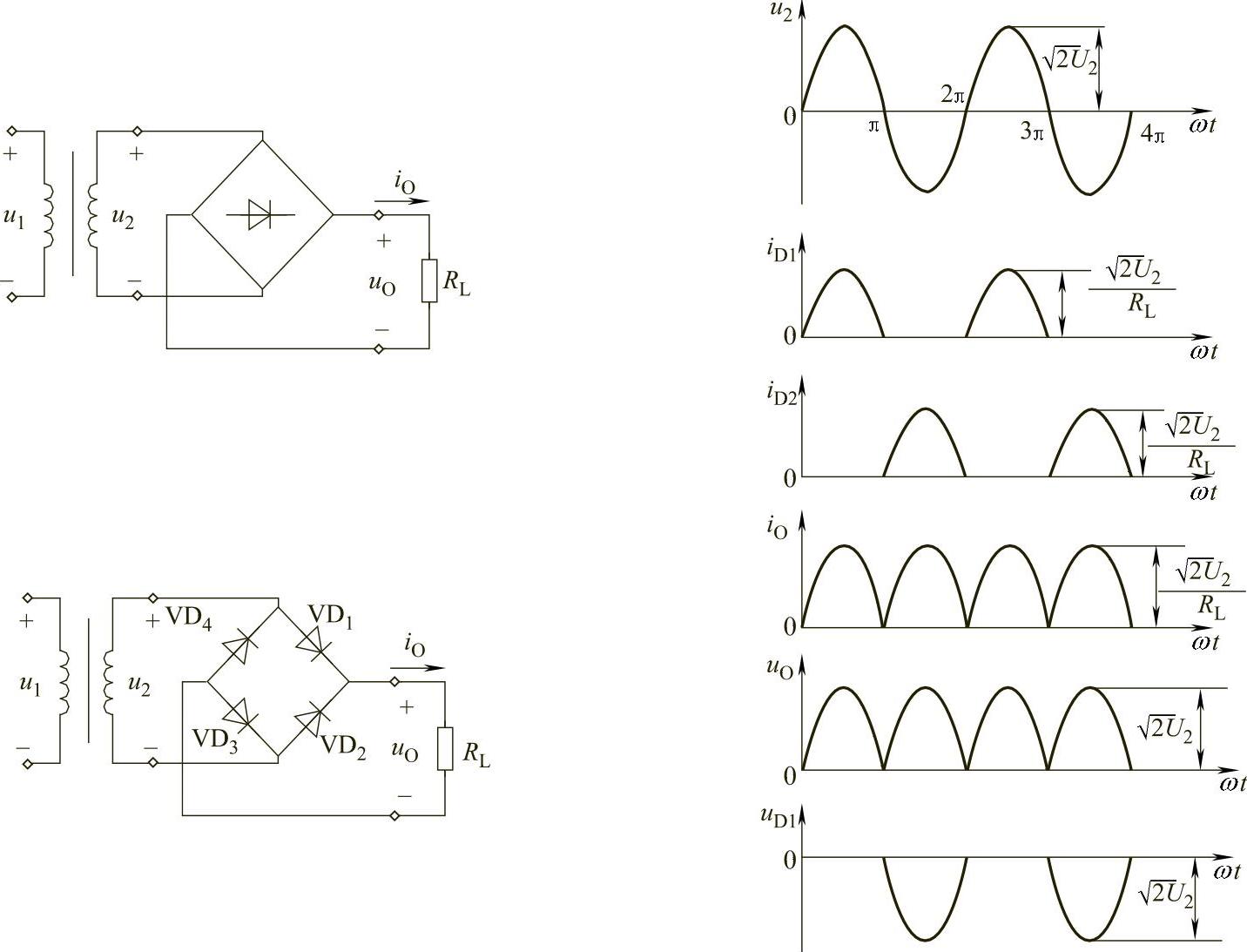

单相桥式整流电路相关图例如图1-26所示。

图1-26 单相桥式整流电路

单相桥式整流电路的检修方法如下：(www.daowen.com)

1）如果桥式整流电路正、负极性直流输出电压均不正常，则一般需要检测电源变压器。

2）检测某一组中的整流二极管一般需要脱开电路来检测。

3）如果四只整流二极管中有一只短路，则会影响正、负极性电压输出，并且造成电源变压器二次绕组短路、熔断保险丝等异常现象。

4）如果四只整流二极管中有一只开路，则相应极性电压输出仅为半波整流，相反极性电压输出一般是正常的。

4.整流二极管的代换原则与要求

整流二极管的一些代换原则与要求如下：

1）可以选择参数与原整流二极管的参数基本相同或相近的二极管代换。

2）工作频率高的二极管可以代换工作频率低的二极管。相反，则不能代换。

3）整流电流大的二极管可代换整流电流小的二极管。相反，则不能代换。

4）反向工作电压高的二极管可代换反向工作电压低的二极管。相反，则不能代换。

5）对于串联型电源电路的整流二极管，需要选择最大整流电流与反向工作电压均符合要求的整流二极管。

6）对于开关型稳压电路用整流二极管，需要选择工作频率较高和反向恢复时间短的快恢复型整流二极管。一般不能够选择普通整流二极管。

7）对于低电压整流电路，需要选择正向压降小的整流二极管。

8）对于5A以下整流电路，可以选择用普通整流二极管。

9）常见的整流二极管有1N4000、1N5200系列、2CZ系列等。
