集成电路损坏与维修方法

1.概述

集成电路英文为Integrated Circuit,因此常简称为IC。集成电路是采用一定的工艺,把一个电路中所需的电容、电阻电感晶体管、二极管等元器件及布线互连一起,制作在一小块或几小块半导体晶片或介质基片上,再封装在一个管壳内具有一定电路功能的元器件结构。

集成电路的种类分为模拟集成电路和数字集成电路。

模拟集成电路包括集成运算放大器、集成稳压电源、集成功放、集成模数(A/D)转换或数模(D/A)转换等。

数字集成电路包括门电路、计数器、存储器触发器、微处理器等。

集成电路内部结构复杂,功能多,任何一部分损坏都会影响正常工作。集成电路损坏类型有彻底损坏、热稳定性不良等。如果是彻底损坏,可将其拆下,与正常同型号集成电路的引脚对地的正、反向电阻进行比较,如果差异大,则说明集成电路已经损坏了。对于热稳定性差的集成电路,可以在电器工作时,用无水酒精冷却被怀疑的集成电路,如果故障发生时间推迟或不再发生,则可以判定该集成电路异常。

2.运算放大器

运算放大器实际上就是一个直接耦合的多级放大电路。其一般有两个输入端、一个输出端。

运算放大器分为单运放、双运放、单电源四运放、双电源四运放等。运算放大器引脚常见功能如下:反相输入端(由该端输入信号,则输出信号与输入信号为反相的)、同相输入端(由该端输入信号,则输出信号与输入信号为同相的)、负电源端、正电源端、输出端,以及外接调零电位器的两个端子。

运算放大器的主要参数见表1-7。

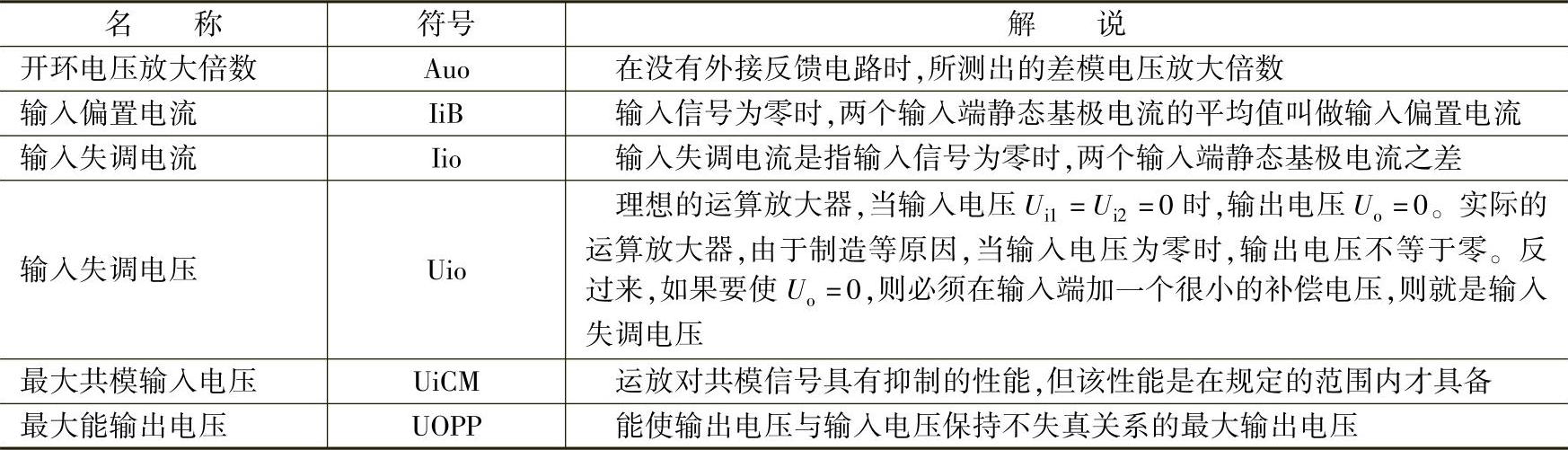

表1-7 运算放大器的主要参数


部分运算放大器引脚分布如图1-19所示。

3.74系列集成电路

74系列集成电路的分类与特点:

74××:标准型。

74LS××:低功耗肖特基型。

74S××:肖特基型。

74ALS××:先进低功耗肖特基型。

74AS××:先进肖特基型。

74F××:高速型。

HC:COMS工作电平型。

HCT:TTL工作电平,可与74LS系列互换使用。

HCU:适用于无缓冲级的CMOS电路。

上述74系列产品,只要后边的标号相同,其逻辑功能与管脚排列就相同。

ACT:高性能CMOS逻辑门系列。

AC:高性能CMOS逻辑门系列(具有缓冲功能)。

ALS:高性能低功耗逻辑门系列(TTL兼容,以及具有缓冲功能)。(www.daowen.com)

AS:高性能逻辑门系列(TTL兼容,以及具有缓冲功能)。

C:CMOS逻辑门系列。


图1-19 一些运算放大器引脚分布

FCT:高速CMOS逻辑门系列。

F:高速逻辑门系列(TTL兼容)。

HC-4XX:高速COMS逻辑门系列(TTL兼容)。

HCT-4XX:高速COMS逻辑门系列(TTL兼容)。

HCT:高速COMS逻辑门系列(TTL兼容)。

HC:采用CMOS接口器的逻辑门系列。

LS:低功耗逻辑门系列(TTL兼容)。

S:高速逻辑门系列(TTL兼容)。

VHCT:TTL兼容 的TTL接口器。

一些74系列集成电路引脚分布见表1-8。

4.光耦合器

光耦合器是一种电-光-电转换器件。其一般由发光源、受光器两部分组成。发光源常见的引脚为输入端,受光器常见的引脚为输出端。常见的发光源为发光二极管,常见的受光器为光敏二极管、光敏晶体管等。

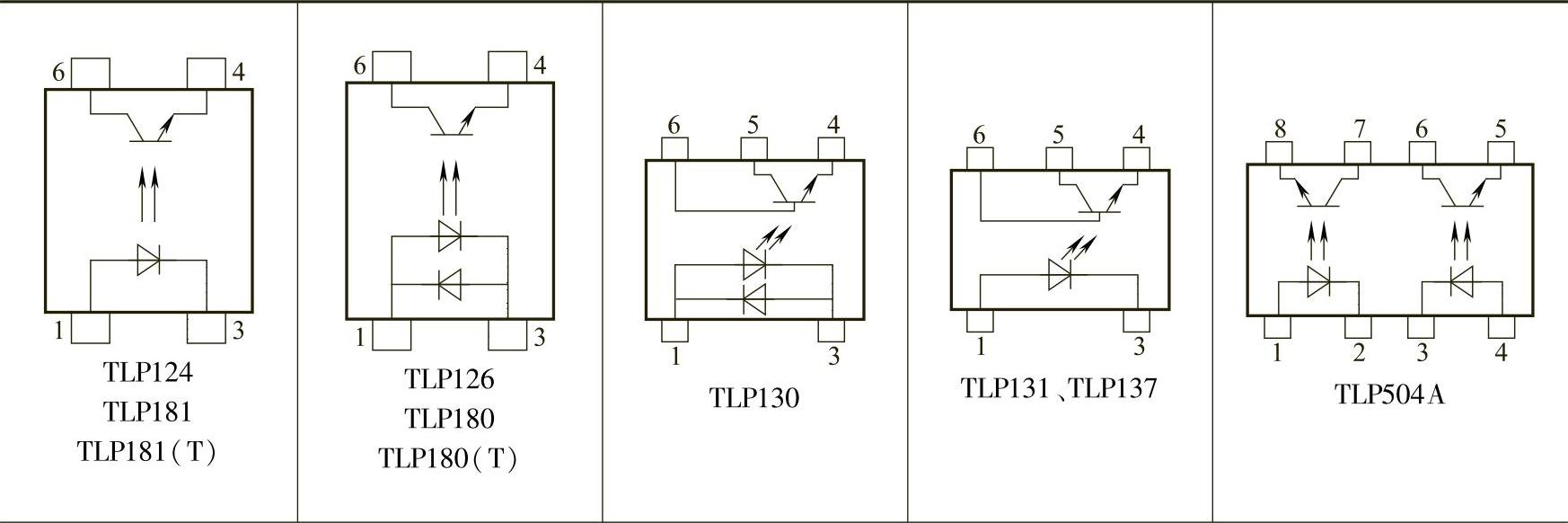

部分光耦合器的内部电路结构速查见表1-9。

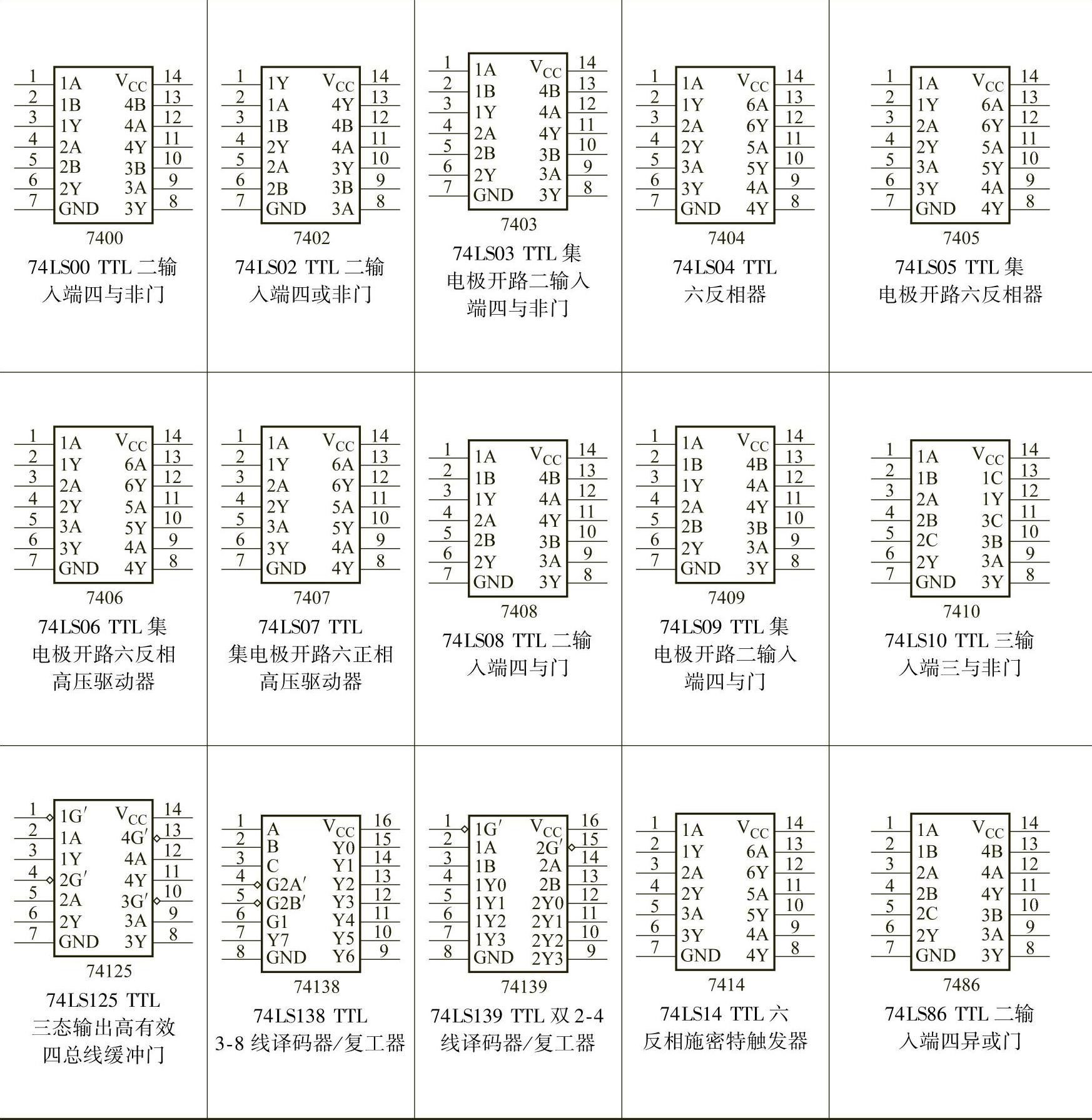

表1-8 部分74系列集成电路引脚分布

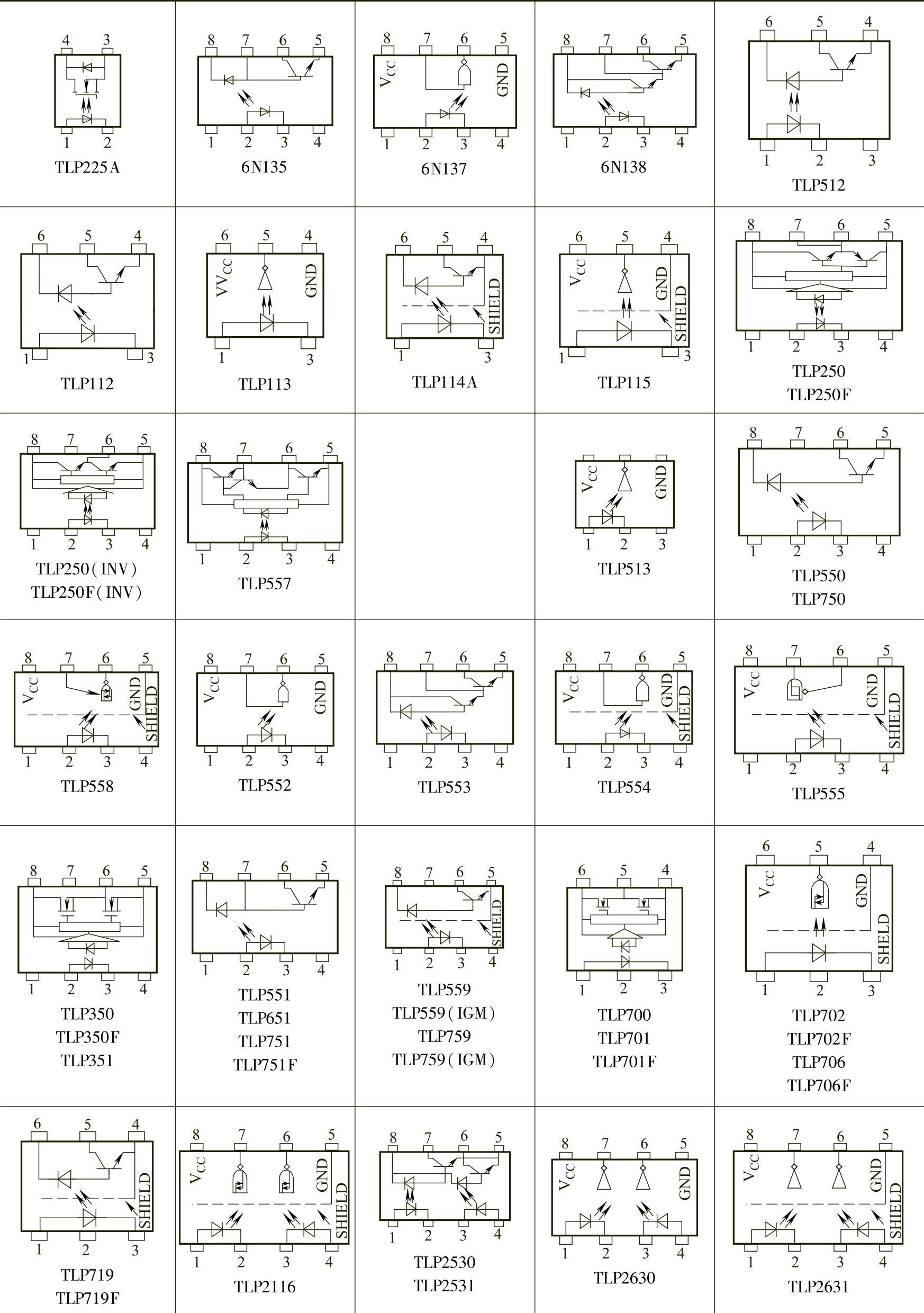

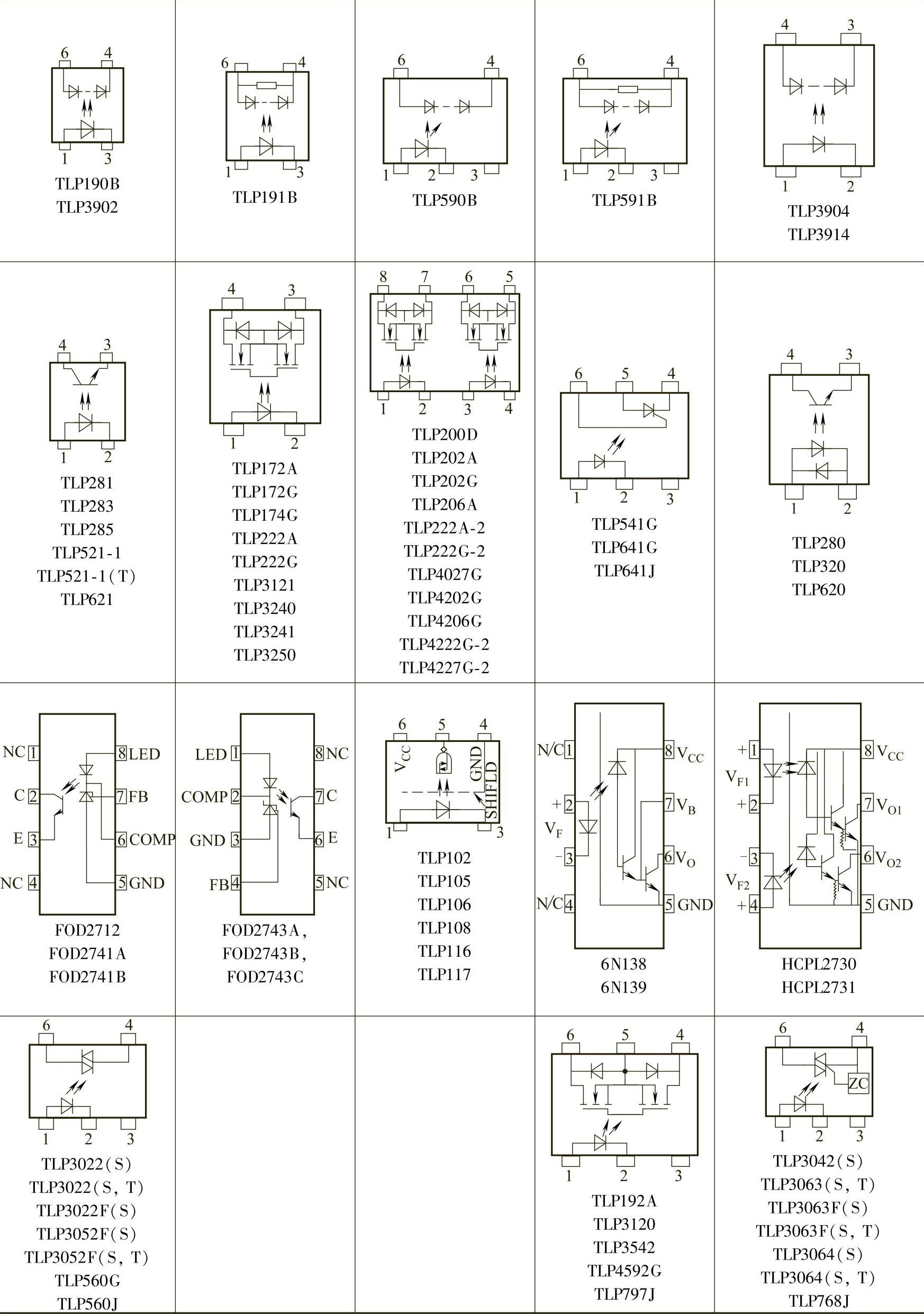

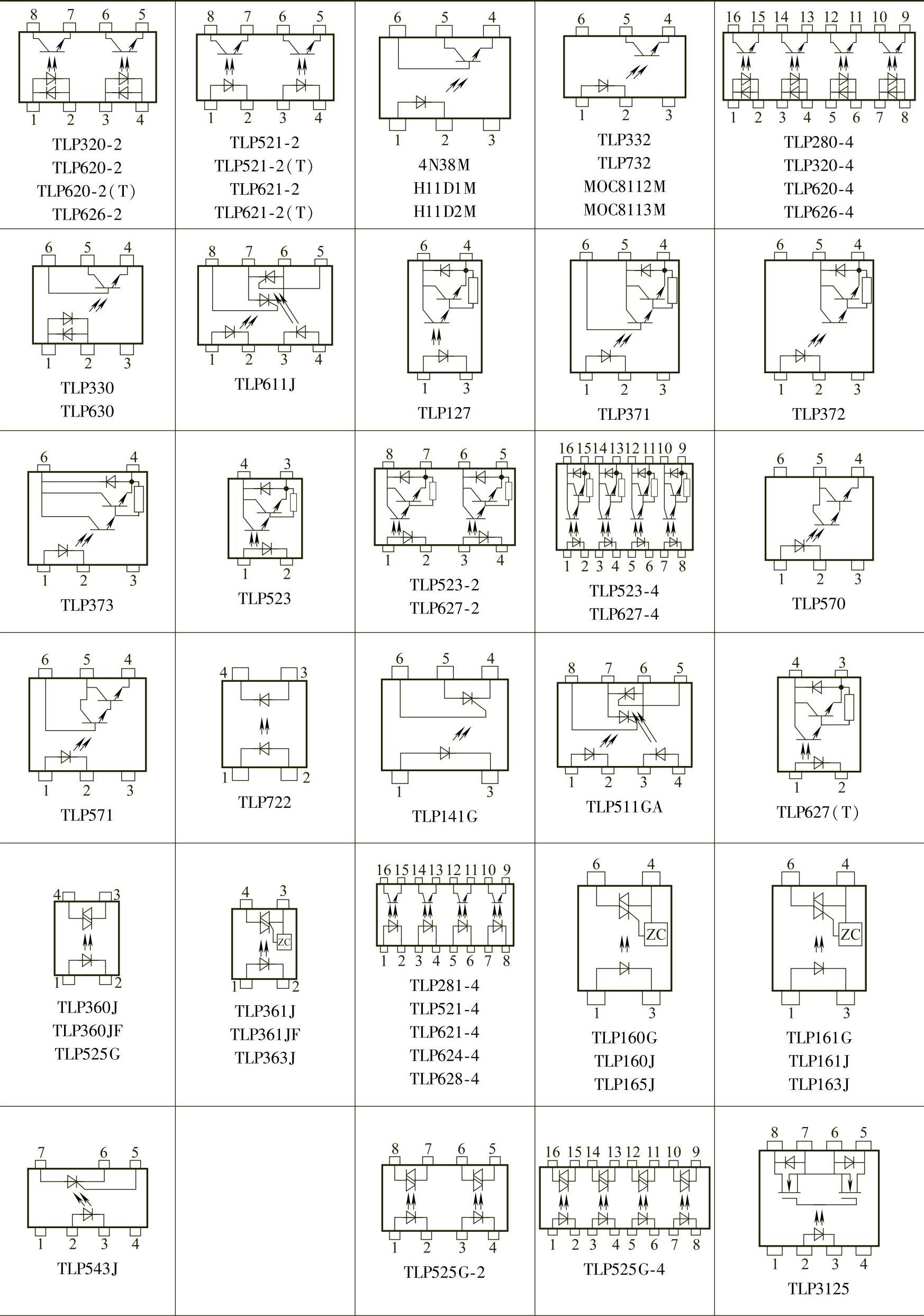

表1-9 部分光耦合器的内部电路结构速查


(续)


(续)


(续)
