晶体晶体管俗称三极管，其内部含有2个PN结，并具有放大能力的一种器件。晶体管分为NPN型晶体管和PNP型晶体管。该两种类型的晶体管从工作特性上可以互相弥补。因此，常见的OTL电路中的对管就是采用PNP型晶体管与NPN型晶体管配对来完成任务。

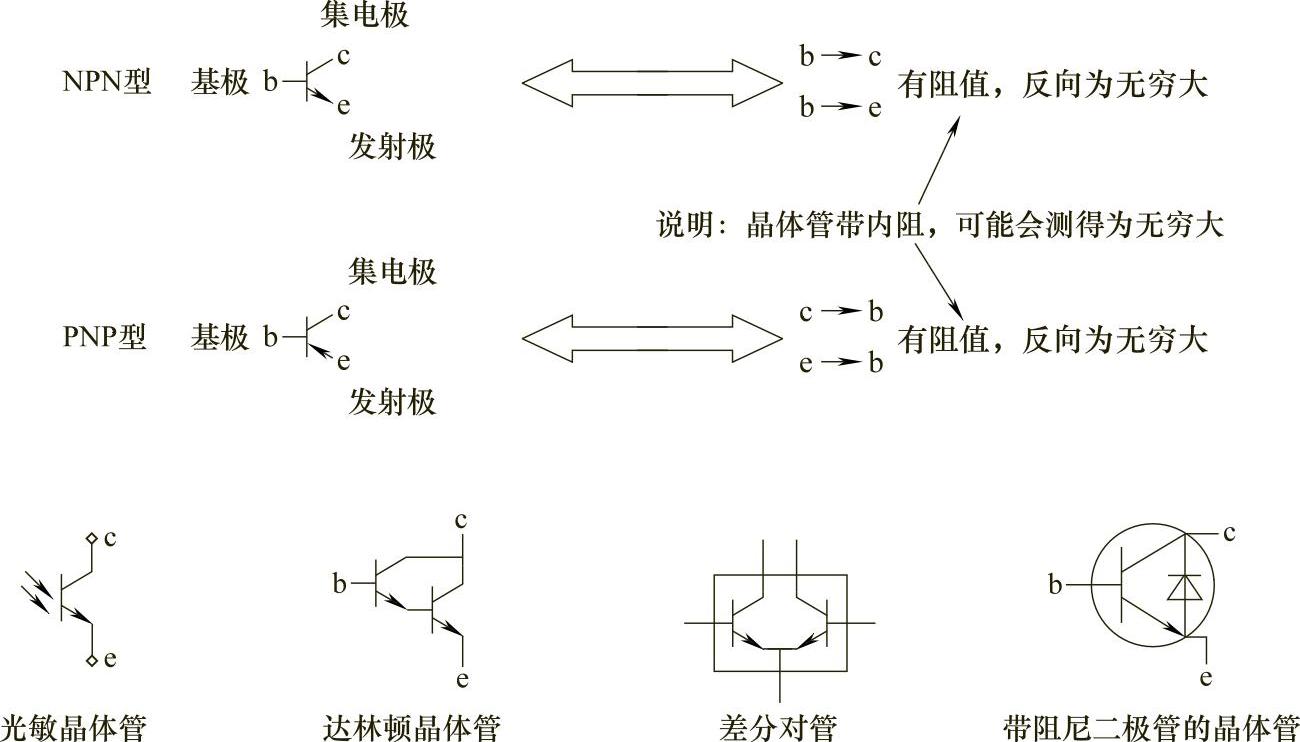

晶体管的一些类型与符号如图1-15所示。

图1-15 晶体管的一些类型与符号

图1-16 晶体管组成的基本放大电路类型

晶体管在电路中一般用V加数字表示，例如V₉₉表示编号为99的晶体管。晶体管的三态为放大状态、截止状态、饱和状态。晶体管组成的基本放大电路类型有共集型、共射型和共基型，如图1-16所示。

晶体管的损坏一般是PN结击穿、PN结开路、热稳定性变差、PN结的特性变差等。其中，热稳定性变差表现为电器开机时正常，工作一段时间后，晶体管会发生软击穿，从而使电器发生故障。

晶体管代换时，遵循的原则如下：

1）尽量采用同类型同型号的管子代换，即PNP型的管子用PNP型的管子代换，NPN型的管子用NPN型的管子代换。

2）代换时，需要注意管脚的排列位置，尽量采用相同的。(www.daowen.com)

3）集电极允许最大耗散功率P_CM不得低于原管的集电极允许最大耗散功率。

4）集电极最大允许电流I_CM不得低于原管的集电极最大允许电流。

5）管子的电流放大倍数β需要符合电路要求即可，不得太低，也不得太高。如果要求代换的管子与另一管子配对时，则需要选择与另一管子β值相匹配的管子。

6）需要注意代换管子的特征频率f_T。一般特征频率高的管子增益高，噪声低。对于工作在低放、中放、高放、振荡、开关状态的管子，其特征频率f_T一般需要高于实际工作频率上限的5～10倍。

7）两个PN结反向电压（BV_ceo）的耐压值需要足够高，以免发生管子击穿。结反向电压需要大于电路的峰值电压，一般大于电源电压的两倍。对于工作于脉冲状态、负载为电感元件的电路，结反向电压需要大于电源电压的几倍到几十倍。对于变压器输出的电路，结反向电压需要大于电源电压的两倍。对于阻容耦合输出的电路，结反向电压需要大于电源电压。

8）要根据实际应用情况，满足管子的一些特殊参数。例如高频头公共通道用的中放管，需要注意AGC性能。

9）晶体管代换时，可以用性能好的代换性能差的，参数高的代换参数低的。可用开关管代换普通管。

10）晶体管代换时，在保证P_CM不低于原管的前提下，可用高频管代换低频管，用复合管代换单只管。

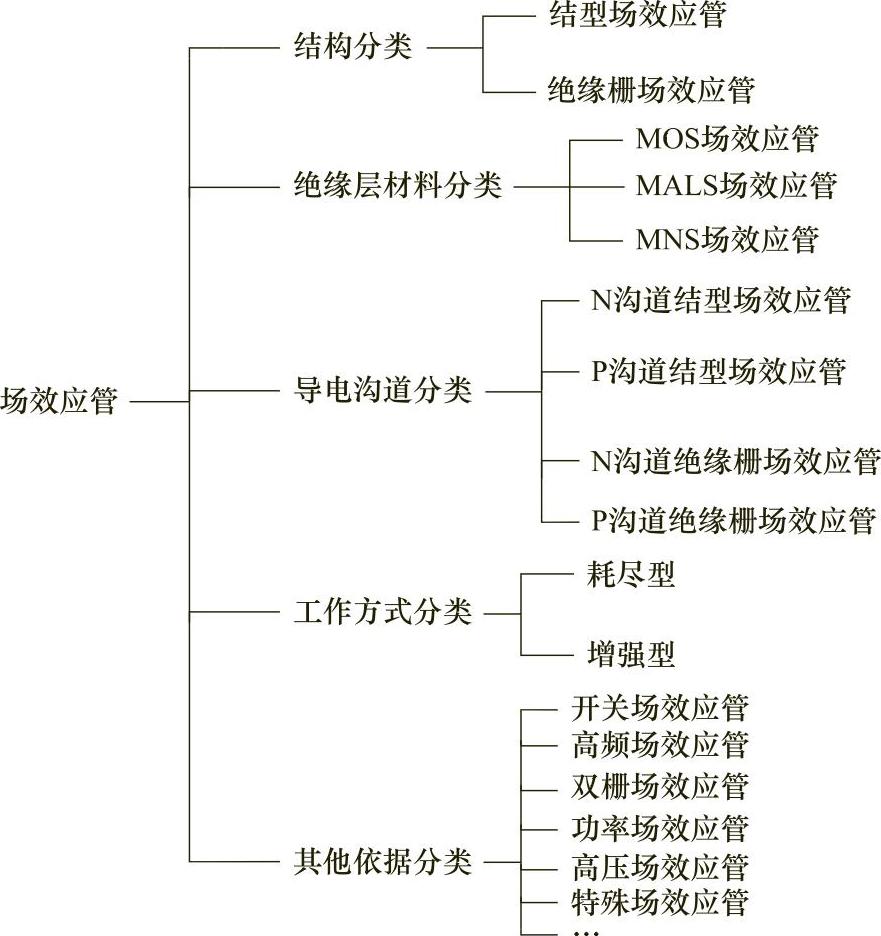

图1-17 场效应管的种类
