1.概述

晶体二极管简称二极管，二极管在电路中常用VD加数字表示，例如VD₃₉表示编号为39的二极管。二极管的一些符号如图1-14所示。

二极管的主要特性是单向导电性，即在正向电压的作用下，其导通电阻很小。在反向电压作用下，其导通电阻极大或为无穷大。二极管常用在整流、隔离、稳压、编码控制、极性保护、调频调制、静噪等电路中。

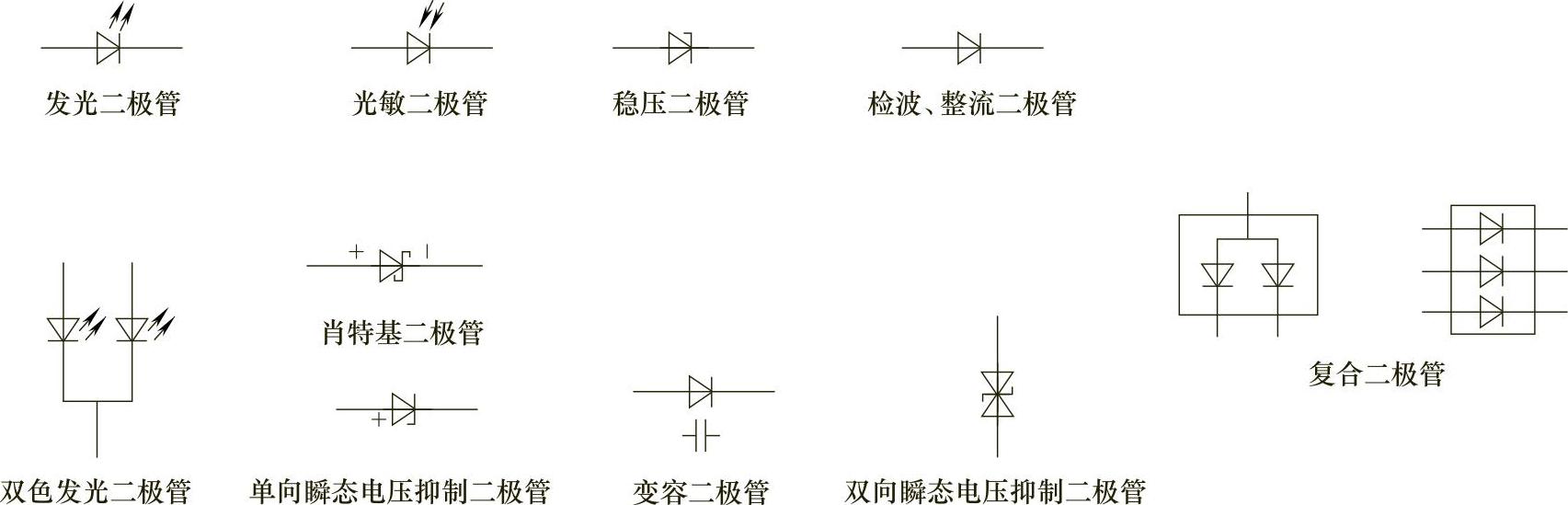

图1-14 二极管的一些符号

常见的二极管有整流二极管、肖特基二极管、发光二极管、光敏二极管、稳压二极管、降压二极管、开关二极管、检波二极管、变容二极管等。根据功率分为小功率二极管、中功率二极管、大功率二极管。根据制作材料分为硅二极管、锗二极管。

硅二极管的正向导通电压为0.6～0.7V；锗二极管的正向导通电压为0.2～0.3V，其中0.7V与0.3V是二极管的最大正向导通电压。

小功率二极管的负极N极，在一些二极管的外表上采用一种色圈标出来，有的二极管采用二极管专用符号来表示正极（P极）或负极（N极），也有的采用符号P、N来确定二极管的极性。新的发光二极管的正负极可以从引脚长短来识别，一般长脚为二极管的正极，短脚为二极管的负极。(www.daowen.com)

2.稳压二极管

稳压二极管在电路中一般用VS加数字表示，例如VS₈表示编号为8的稳压管。稳压二极管的特点就是击穿后，其两端的电压基本保持不变。把稳压管接入电路后，如果由于电源电压发生波动，或其他原因造成电路中各点电压变动时，负载两端的电压将基本保持不变，也就是采用稳压二极管达到稳压的目的。

稳压二极管出现故障主要表现为开路、短路、稳压值不稳定等现象。开路故障往往表现出电源电压升高。短路与稳压值不稳定故障往往表现为电源电压变低到0V或输出不稳定等现象。

3.变容二极管

变容二极管是利用普通二极管内部PN结的结电容能够随外加反向电压的变化而变化的原理制成的一种特殊二极管。变容二极管主要用于一些高频调制电路中。变容二极管发生故障，主要表现为漏电、性能变差：

1）发生漏电时，所应用的高频调制电路将不工作或调制性能变差。

2）变容性能变差时，所应用的高频调制电路工作不稳定，使调制后的高频信号发送到接收电路后会产生失真。
