电感的特性参数及作用应用介绍

电感在电路中一般用L加数字表示,例如L9表示编号为9的电感。电感线圈是将绝缘导线在绝缘骨架上绕一定的圈数而制成的,绝缘骨架可以是空心的,也可以包含铁心或磁粉心。

电感的基本单位为亨(亨利H),另外还有毫亨利(mH)、微亨利(μH)等单位,它们之间的换算关系如下:1H=1000mH=1000000μH。

电感的一些表示符号如图1-12所示。电感的标注方法有直标法、色标法等,色标法与电阻的标法类似。

电感线圈的主要特性参数如下:

(1)电感量L

电感量L表示线圈本身固有的特性,与电流大小没有关系。除了专门的电感线圈之外,电感量一般不专门标注在线圈上,而是以特定的名称来标注。

(2)感抗XL(www.daowen.com)

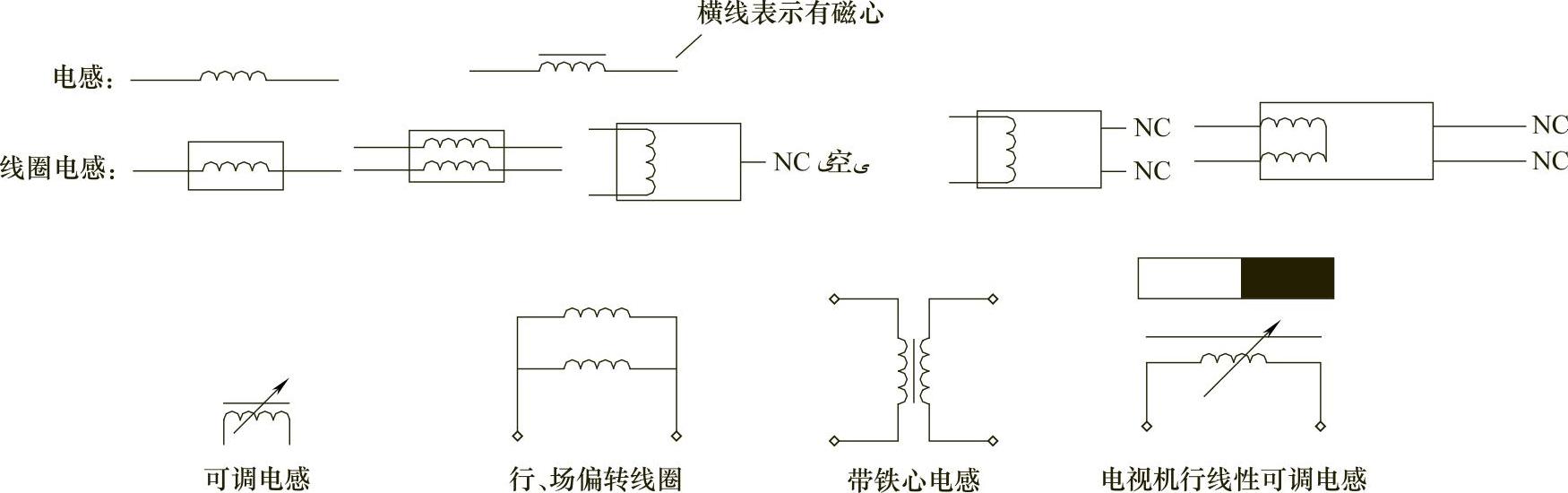

图1-12 电感的一些表示符号

电感线圈对交流电流阻碍作用的大小称为感抗XL,其单位为欧姆(Ω)。感抗与电感量L、交流电频率f的关系为:XL=2πfL

电感的常见作用为滤波、耦合、限流等。

直流可以通过线圈,直流电阻也就是导线本身的电阻,一般压降小。交流信号通过线圈时,线圈两端会产生自感电动势,并且自感电动势的方向与外加电压的方向是相反的,也就是常说的“阻碍交流通过”。因此,电感线圈具有通直流阻交流,频率越高线圈阻抗越大等特点。

电感在电路中可与电容组成振荡电路。电感常见的故障有阻值增大、断开、虚焊等。
