1)压延设备的分类

压延机常以辊筒的数目或排列方式分类。

(1)以辊筒的数目分类

根据辊筒的数目不同，可将压延机分为双辊、三辊、四辊、五辊，直至六辊等。

双辊压延机通常又简单地称为开炼机或滚压机。主要用于原材料的塑炼和压片。

三辊压延机和四辊压延机是用于压延的主要成型设备。四辊压延机与三辊压延机相比，由于压延多了一次，故而可以生产更薄的薄膜，而且厚薄均匀、表面光滑。四辊压延机的辊速可为三辊压延机(辊速30 m/min左右)的2～4倍，因此生产效率大大提高。此外，四辊压延机还可一次完成双面贴胶工艺，这也是它能逐步淘汰并取代三辊压延机的一个原因。

五辊和六辊压延机的压延效果更好，由于它们的设备更大、更复杂，目前尚未普遍使用。(www.daowen.com)

(2)以辊筒的排列方式分类

辊筒的排列方式很多，根据辊筒的排列方式不同，压延机则可分为I型、L型、正Z型和斜Z型等，如图10－3－3所示。目前，斜Z型的四辊压延机应用比较普遍。

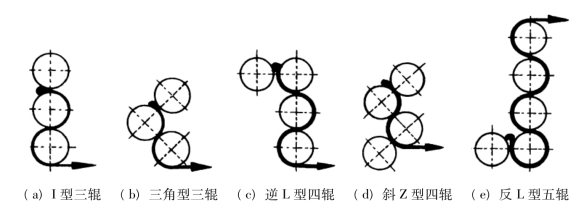

图10-3-3　常见压延机的辊筒排列方式

2)压延机的主要构造

四辊压延机的主要组成部件有：机座、机架、辊筒、辊筒轴承及辊间调节等装置。其他还有主机的加热及温度控制装置、冷却装置、引离卷取装置、输送带、刻花装置、切割装置以及金属探测器、β射线测厚仪等。
