磨床按用途不同可分为外圆磨床、内圆磨床、平面磨床、无心磨床、工具磨床、螺纹磨床、齿轮磨床以及其他各种专用磨床等。

1)外圆磨床

图7－4－1为M1432A型万能外圆磨床，可用来磨削内、外圆柱面，圆锥面和轴、孔的台阶端面。

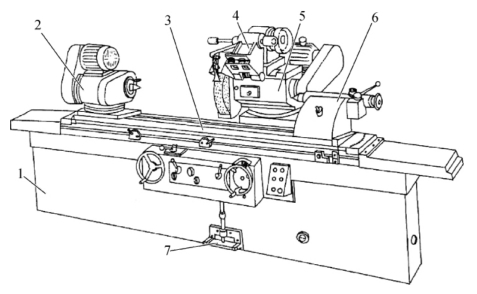

图7-4-1　M1432A型万能外圆磨床

1—床身;2—头架;3—工作台;4—内磨装置;5—砂轮架;6—尾座;7—脚踏操纵板

2)内圆磨床

内圆磨床主要用于磨削圆柱孔、圆锥孔及端面等。图7－4－2是M2120型内圆磨床的外形图。头架可以绕垂直轴线转动一个角度，以便磨削锥孔。工件转速能作无级调整，砂轮架安放在工作台上，工作台由液压传动作往复运动，也能作无级调速，而且砂轮趋近及退出时能自动变为快速，以提高生产率。M2120型磨床磨削孔径范围为50～200 mm。

3)平面磨床

平面磨床用来磨削工件的平面。图7－4－3为M7120A型平面磨床的外形图。工作台上装有电磁吸盘或其他夹具，用以装夹工件。工作台的往复运动是平面磨床的主要进给运动。

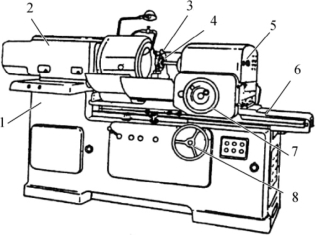

图7-4-2　内圆磨床(www.daowen.com)

1—床身;2—头架;3—砂轮修整器;4—砂轮;5—砂轮架;6—工作台;7—操纵砂轮架手轮;8—操纵工作台手轮

图7-4-3　平面磨床

1—床身;2—驱动工作台手轮;3—磨头;4—拖板;5—轴向进给手轮;6—砂轮修整器;7—立柱;8—行程挡块;9—工作台;10—径向进给手轮

砂轮架沿拖板的水平导轨可作轴向进给运动，这可由液压带动或手轮移动;拖板可沿立柱导轨垂直移动，以调整磨头的高低位置及完成径向进给运动。这一运动亦可通过转动手轮实现。

4)无心磨床

无心外圆磨床的结构完全不同于一般的外圆磨床，其工作原理如图7－4－4所示。磨削时工件不需要夹持，而是放在砂轮与导轮之间，由托板支持着;工件轴线略高于砂轮与导轮轴线，以避免工件在磨削时产生圆度误差;工件由橡胶结合剂制成的导轮带着作低速旋转(v0=0．2～0．5 m/s)，并由高速旋转着的砂轮进行磨削。

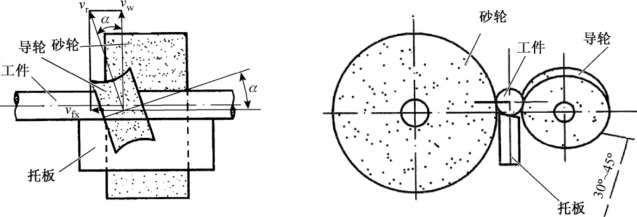

图7-4-4　无心外圆磨床原理

导轮的外圆表面为双曲面，导轮安装时轴线与工件轴线不平行，倾斜一个角度α(α=1°～4°)，因而导轮旋转时所产生的线速度υw=υr·cos α垂直于工件的轴线，使工件产生旋转运动，而υfx=υr·sin α则平行于工件的轴线，使工件作轴向进给运动。

无心外圆磨削的生产率高，主要用于成批及大量生产中磨削细长轴和无中心孔的短轴等。一般无心外圆磨削的精度为IT6～IT5级，表面粗糙度Ra值为0．8～0．2 μm。
