铣削加工技术的基本原理与应用

1)铣平面及垂直面

铣平面可在立铣或卧铣上进行,如图7-3-20所示:(a)为镶齿端铣刀在立铣上铣平面;(b)为用圆柱铣刀在卧铣上铣平面;(c)为用端铣刀在卧铣上铣垂直面。

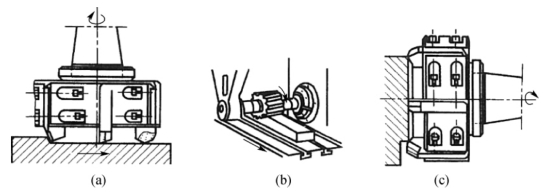

图7-3-20 铣平面及垂直面

2)铣台阶面

台阶面可用三面刃盘铣刀在立式铣床上铣削,如图7-3-21(a),也可用大直径的立铣刀在立式铣床上铣削,如图7-3-21(b)。在成批生产中,则用组合铣刀在卧铣上同时铣削几个台阶面,如图7-3-21(c)。

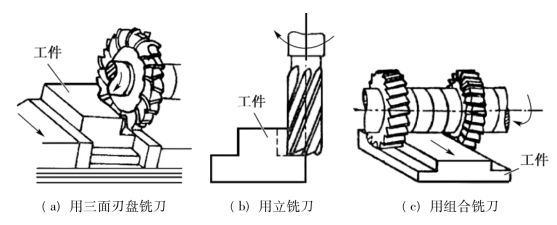

图7-3-21 铣台阶面

3)铣斜面

斜面的铣削方法主要有以下几种:

(1)把铣刀转成所需的角度铣斜面

通常在装有立铣头的卧式铣床上或在立式铣床上使用。转动立铣头,如图7-3-22(a),将主轴倾斜一定的角度,工作台作横向进给即可实现对斜面的加工。

(2)把工件转成所需的角度铣斜面

先将工件要加工的斜面进行划线,然后按划线在平口钳或工作台上校平工件,夹紧后即可铣出斜面,如图7-3-22(b)所示;也可利用可回转的平口钳、分度头等带动工件转一角度铣斜面,如图7-3-22(c)所示。

(3)用角度铣刀铣斜面

当有角度相符的角度铣刀时,可用来直接铣削斜面,如图7-3-22(d)所示。

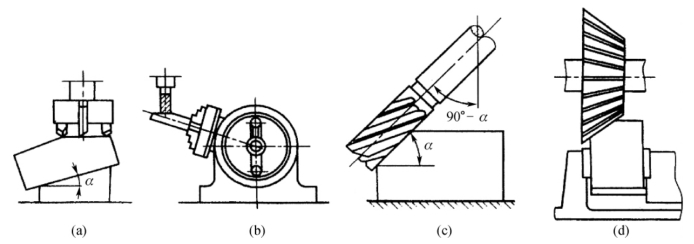

图7-3-22 铣斜面

4)铣键槽(www.daowen.com)

在铣床上可以加工各种沟槽。轴上的键槽通常是在铣床上加工的。图7-3-23(a)是用盘铣刀在卧式铣床上用三面刃铣刀加工开口式键槽,工件可用平口钳或分度头进行装夹,由于三面刃铣刀参与铣削的刀刃数多、刚性好、散热条件好,其生产率比键槽铣刀高。对于封闭式键槽,一般在立式铣床上铣削,见图7-3-23(b)。批量较大时则常在键槽铣床上加工。

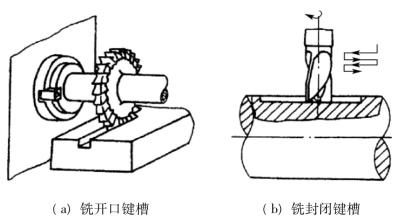

图7-3-23 铣键槽

5)铣圆弧槽

铣圆弧槽要在回转工作台上进行,见图7-3-8。工件用压板螺栓直接装在圆形工作台上或用三爪卡盘装夹在回转工作台上。装夹时,工件上圆弧槽的中心必须与回转工作台的中心重合。摇动回转工作台手轮带动工件作圆周进给运动,即可铣出圆弧槽。

6)铣成形面、曲面、齿形

(1)铣成形面

成形面一般在卧式铣床上用成形铣刀来加工,如图7-3-24所示。成形铣刀的形状与加工面相吻合。

(2)铣曲面

曲面一般在立式铣床上加工,其方法有以下两种:

①按划线铣曲面 对于要求不高的曲面,可按工件上划出的线迹,移动工作台进行加工,如图7-3-25所示。

②用靠模铣曲面 在成批及大量生产时,可以采用靠模铣曲面。图7-3-26所示为圆形工作台上用靠模铣曲面。铣削时,立铣刀上面的圆柱部分始终与靠模接触,从而加工出与靠模一致的曲面。

图7-3-24 铣成形面

图7-3-25 划线铣曲面

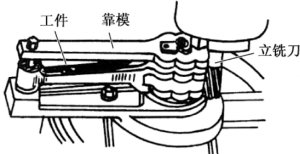

图7-3-26 靠模法铣曲面

在铣床上还可以进行齿轮齿形的加工,请参阅7.5节。
