2K-H(NN)型减速装置的典型结构如图13-15~图13-26所示,图13-26(1)见书后插页。


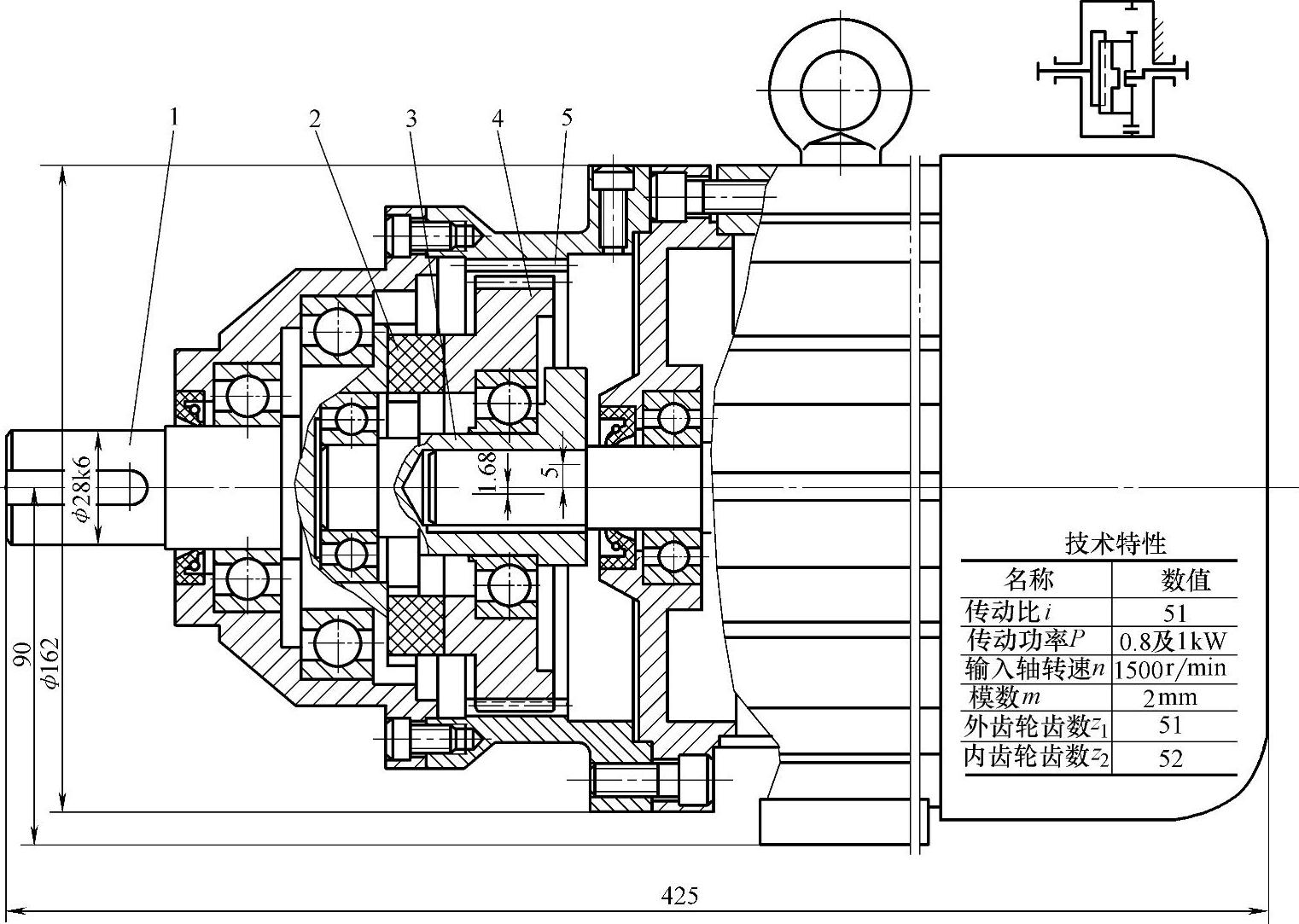

图13-8 渐开线少齿差行星减速器(带十字滑块式输出机构)

1—输出轴 2—十字滑块 3—偏心轴 4—行星轮 5—内齿轮

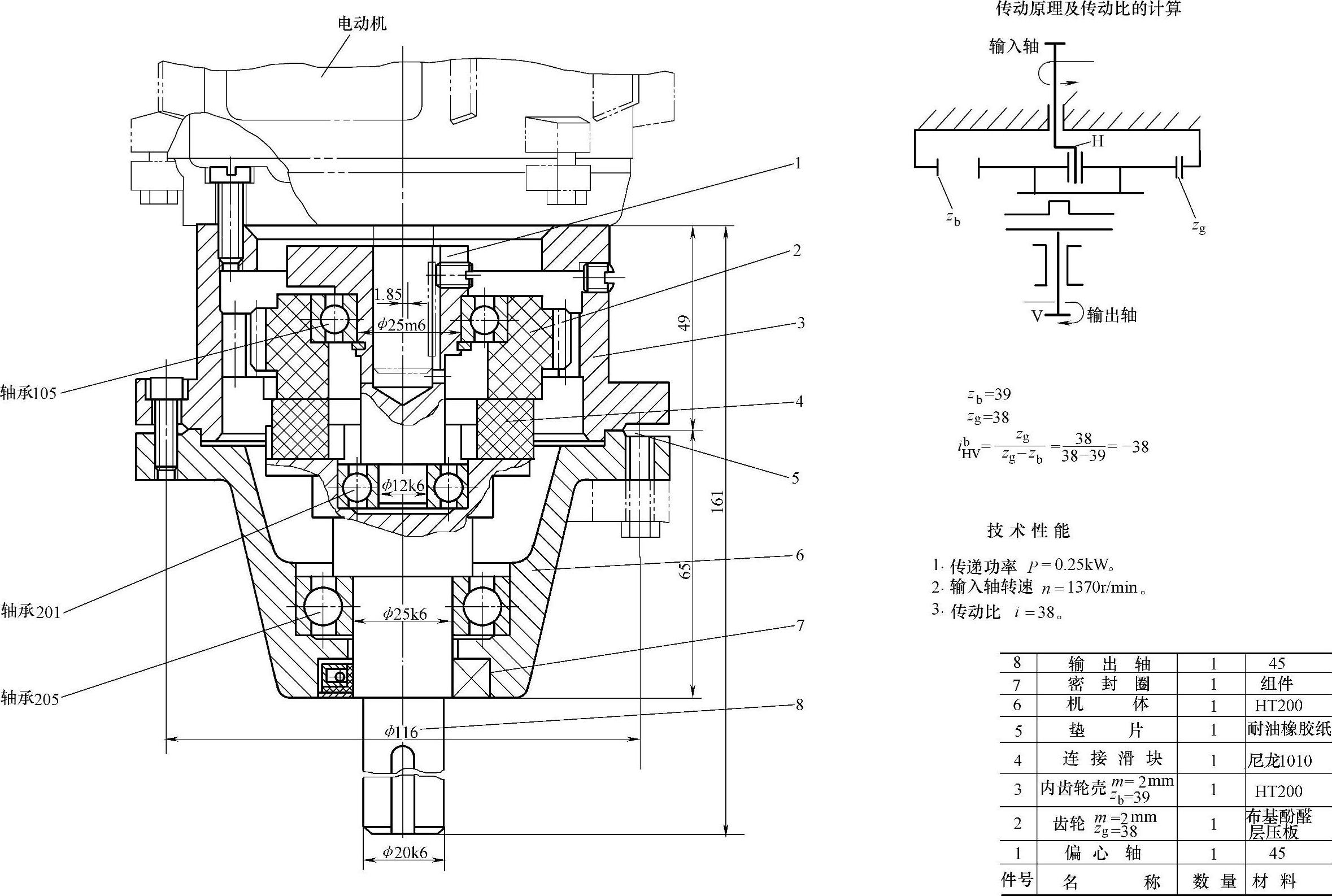

图13-9 立式一齿差行星齿轮减速器(P=0.25kW,i=38)

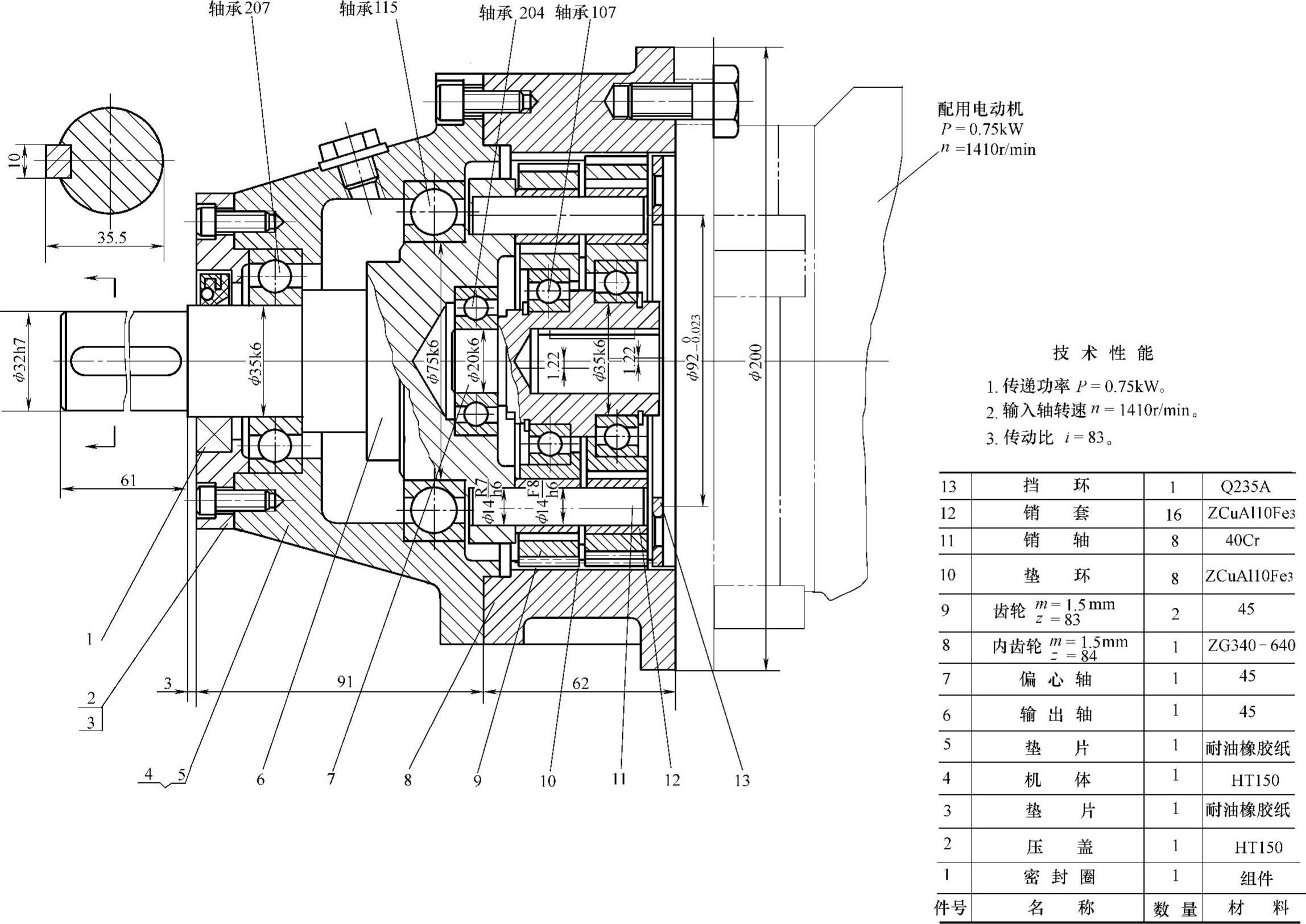

图13-10 一齿差行星齿轮减速器(P=0.75kW,i=83)


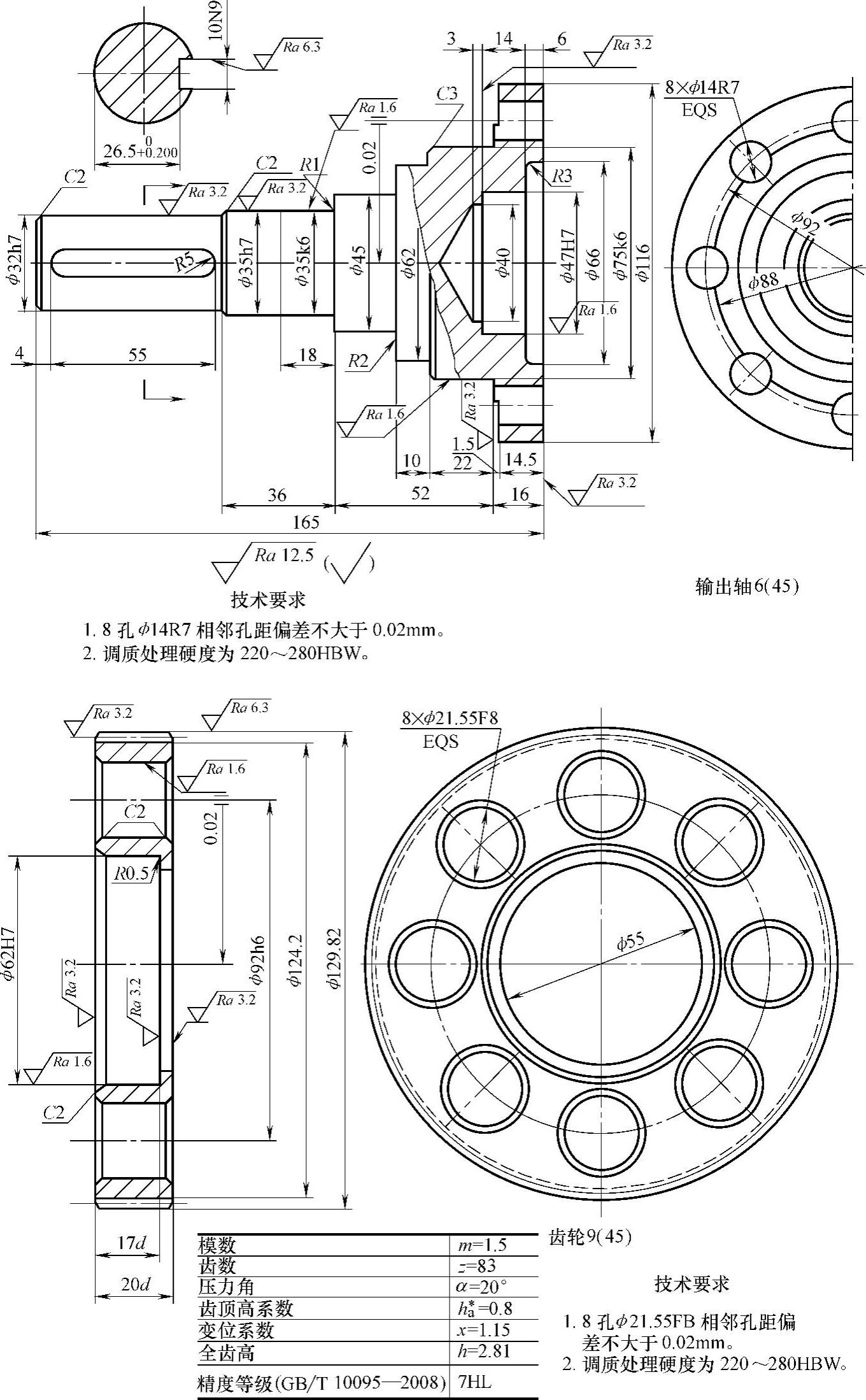

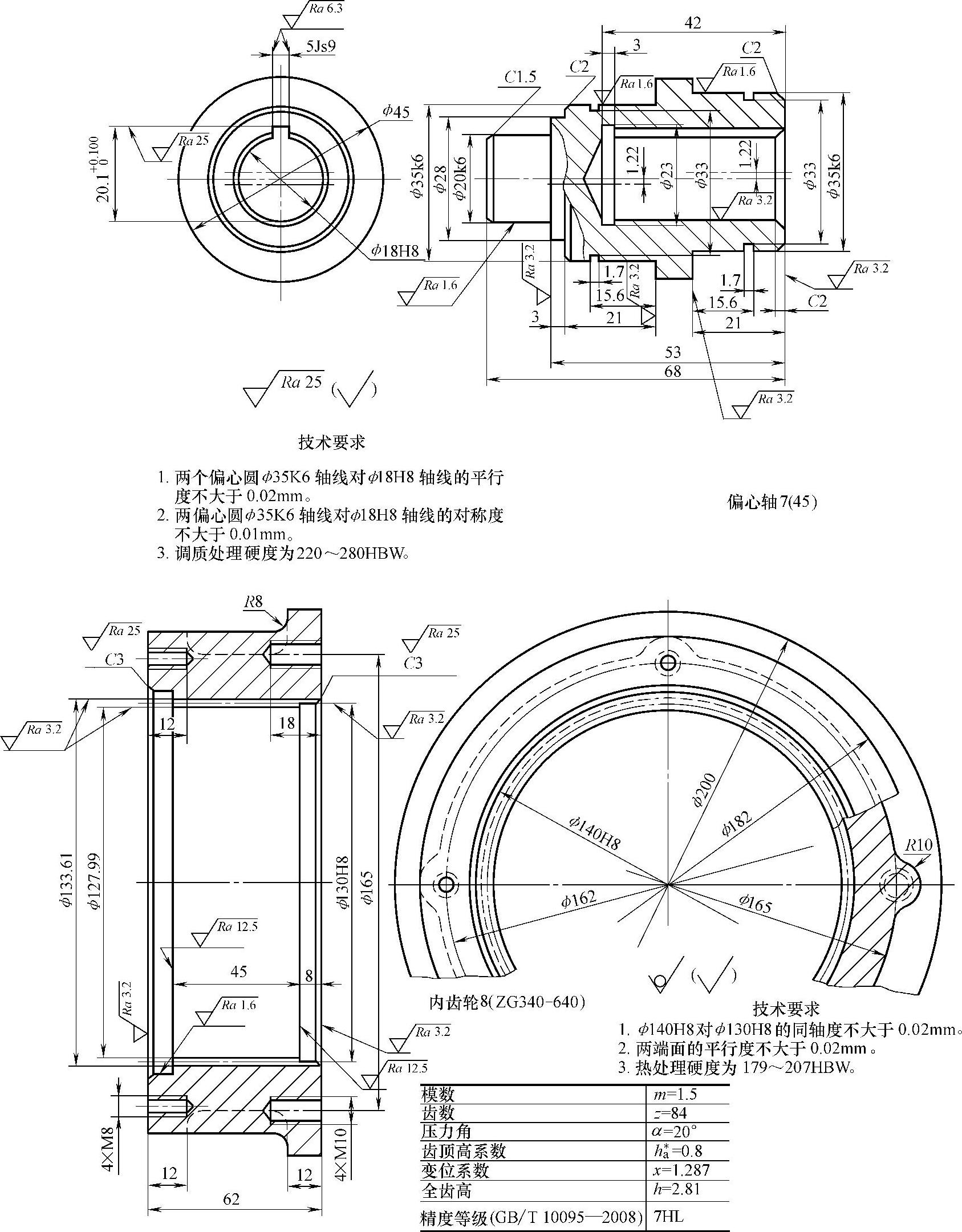

图13-10 一齿差行星齿轮减速器(P=0.75kW,i=83)(续)


图13-10 一齿差行星齿轮减速器(P=0.75kW,i=83)(续)

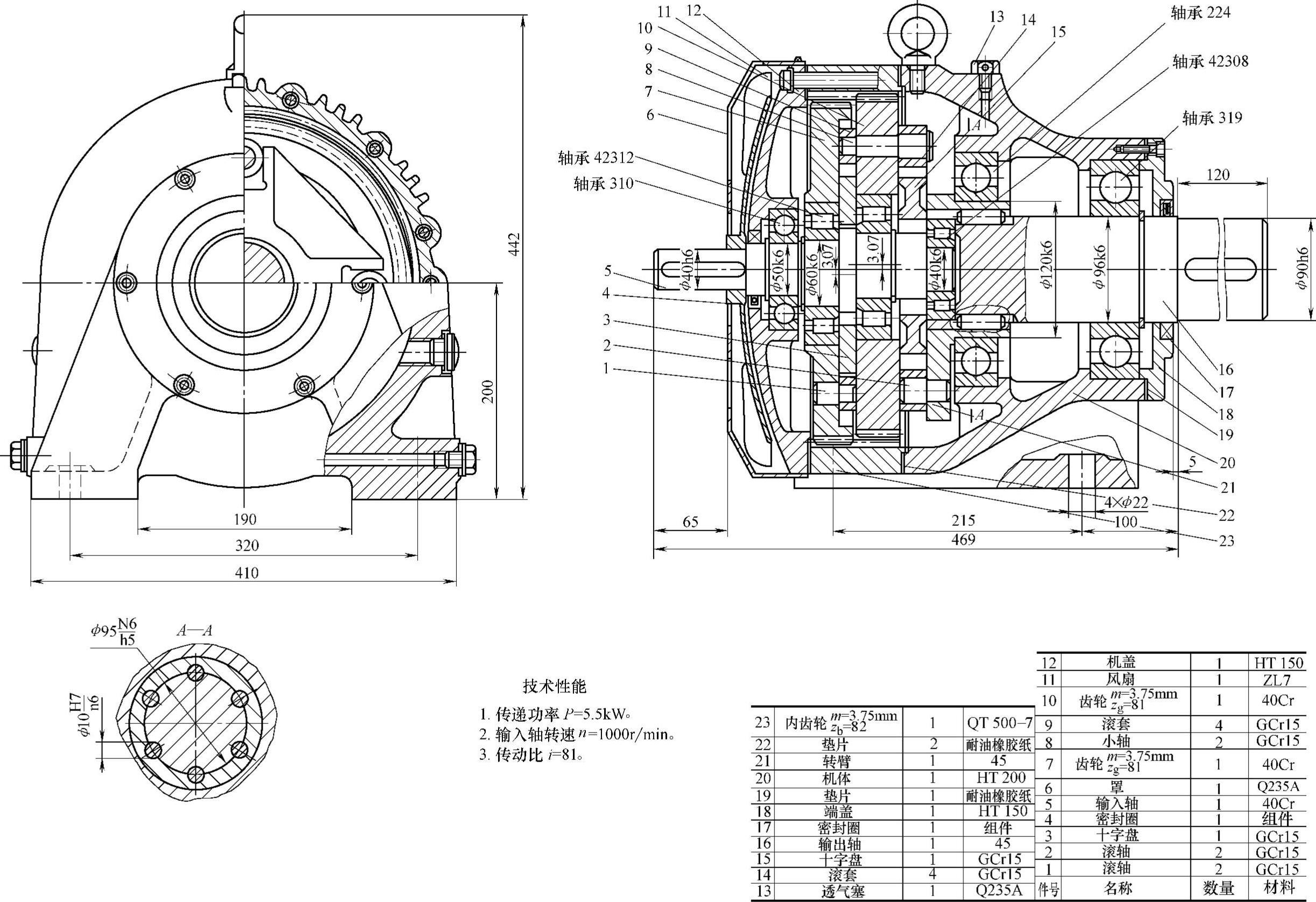

图13-11 一齿差行星齿轮减速器(P=5.5kW,i=81)


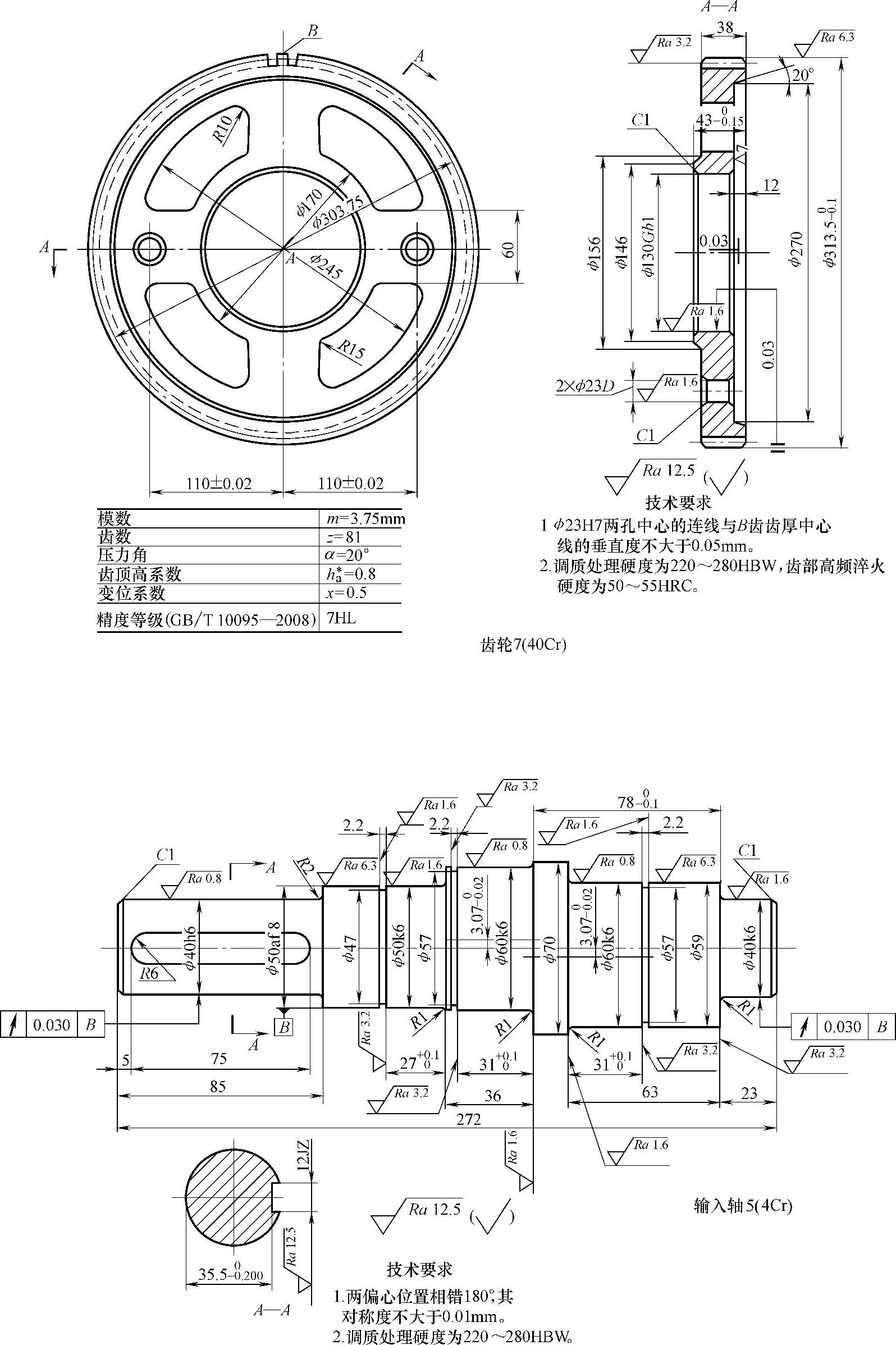

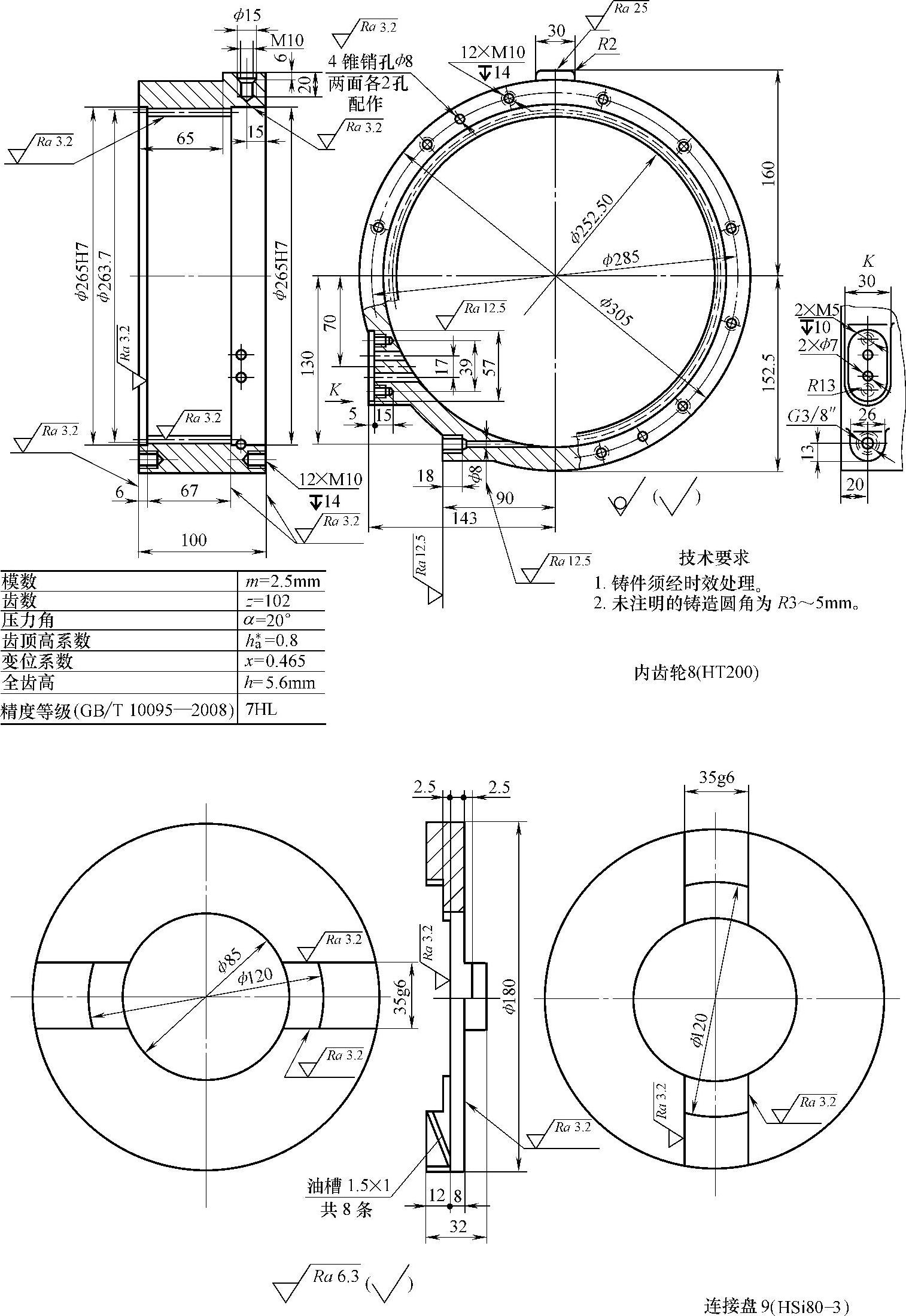

图13-11 一齿差行星齿轮减速器(P=5.5kW,i=81)(续)


图13-11 一齿差行星齿轮减速器(P=5.5kW,i=81)(续)


图13-11 一齿差行星齿轮减速器(P=5.5kW,i=81)(续)


图13-12 两齿差行星齿轮减速器(P=4kW)


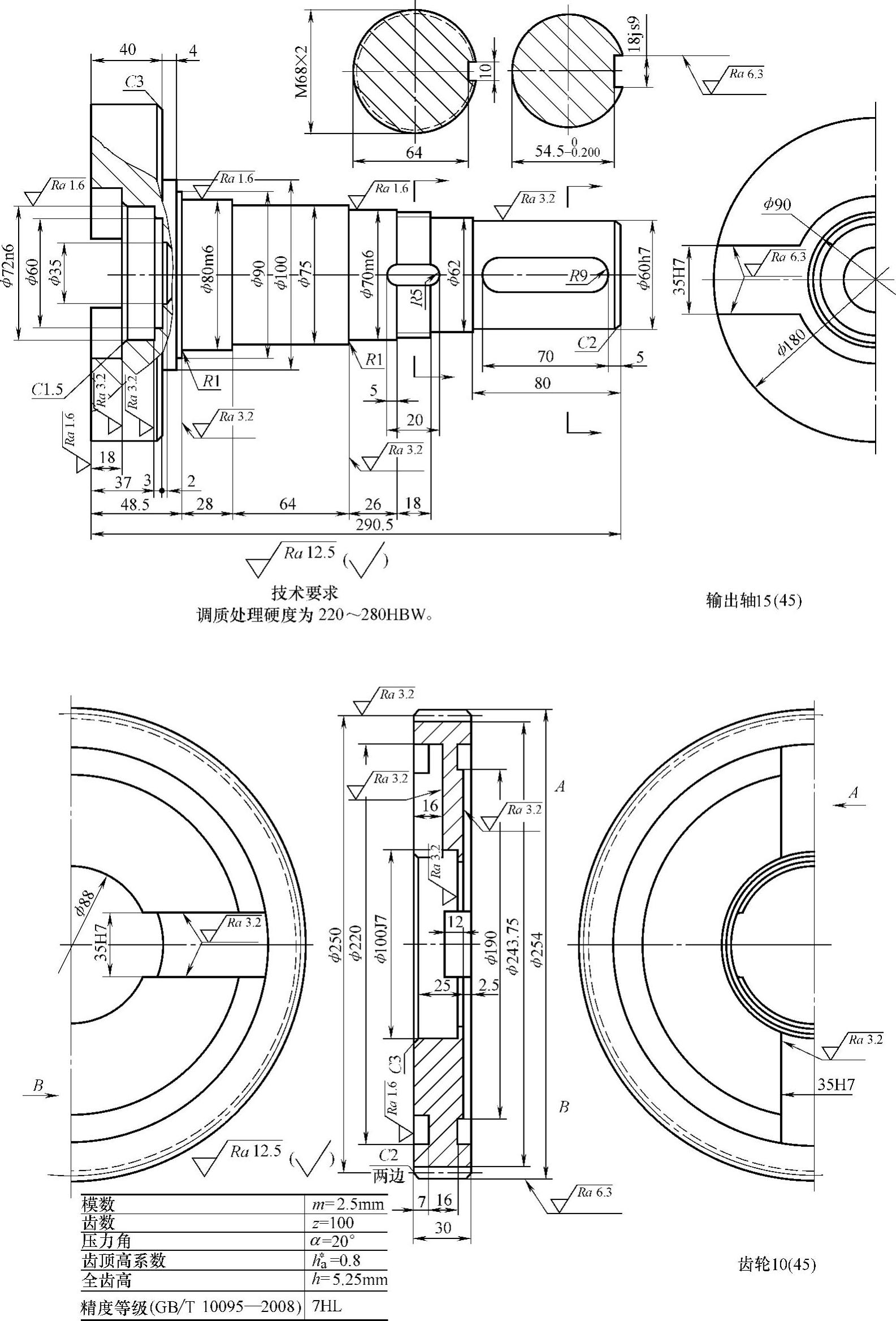

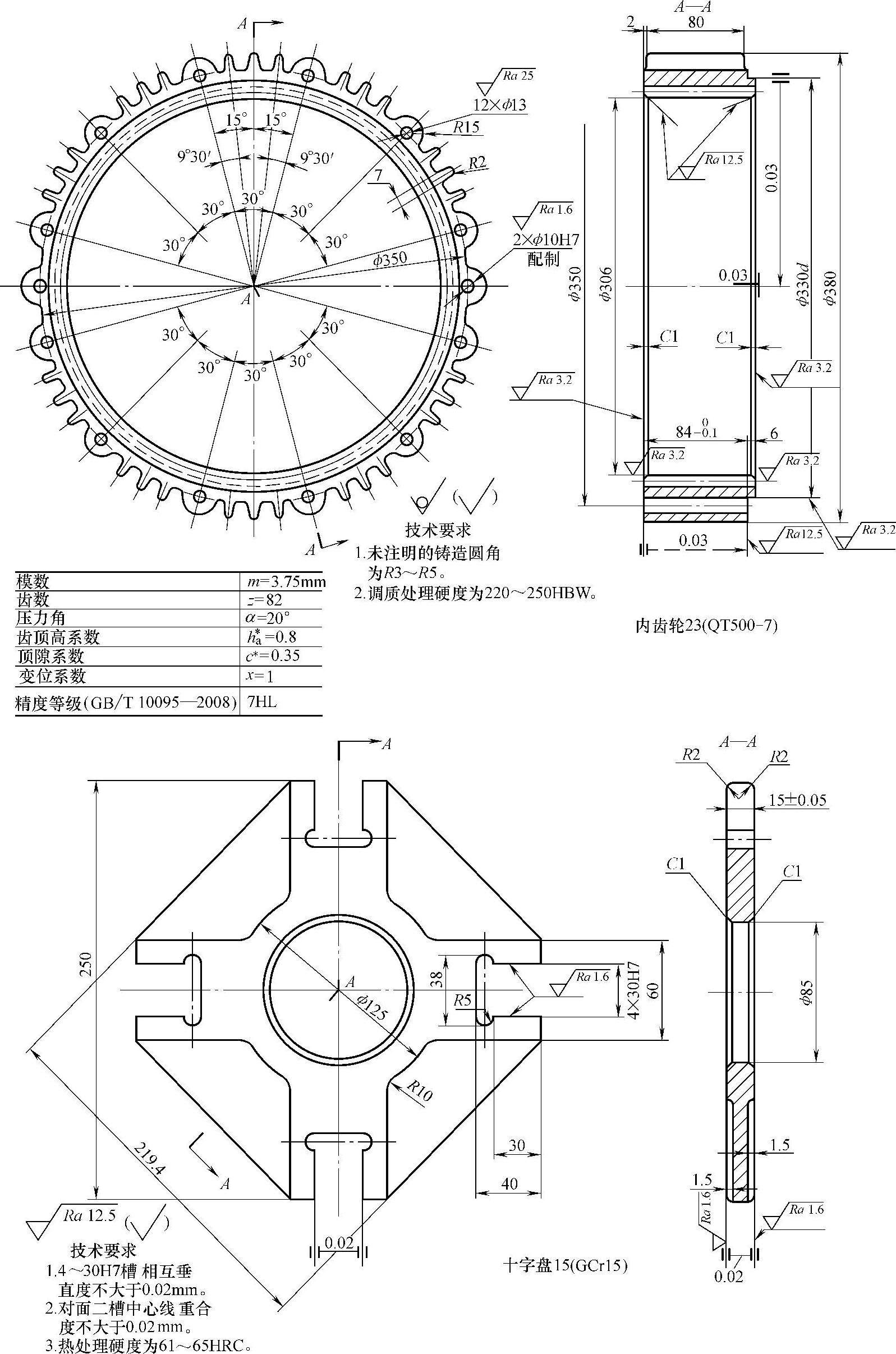

图13-12 两齿差行星齿轮减速器(P=4kW)(续)


图13-12 两齿差行星齿轮减速器(P=4kW)(续)


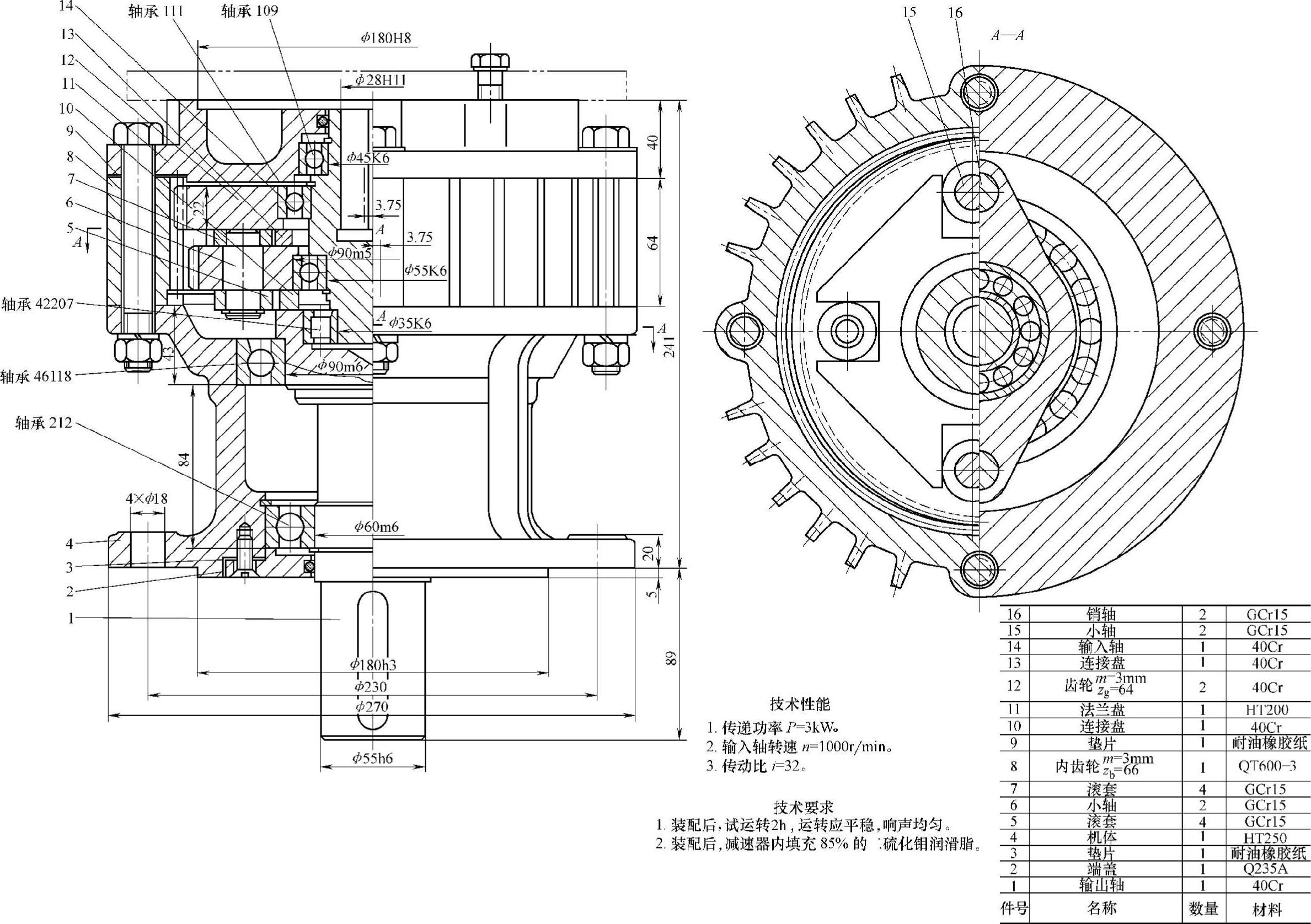

图13-13 立式两齿差行星齿轮减速器(P=3kW,i=32)

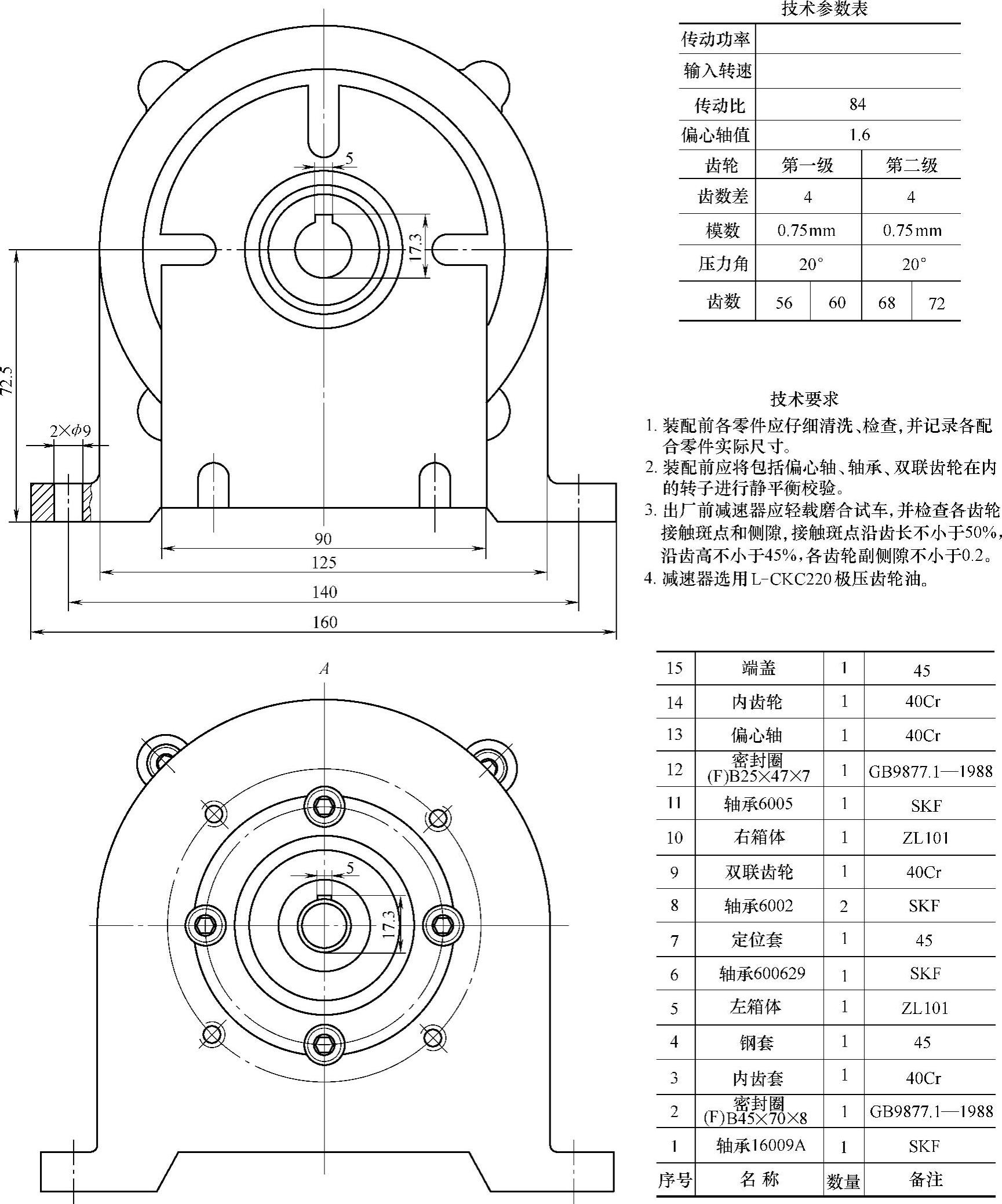

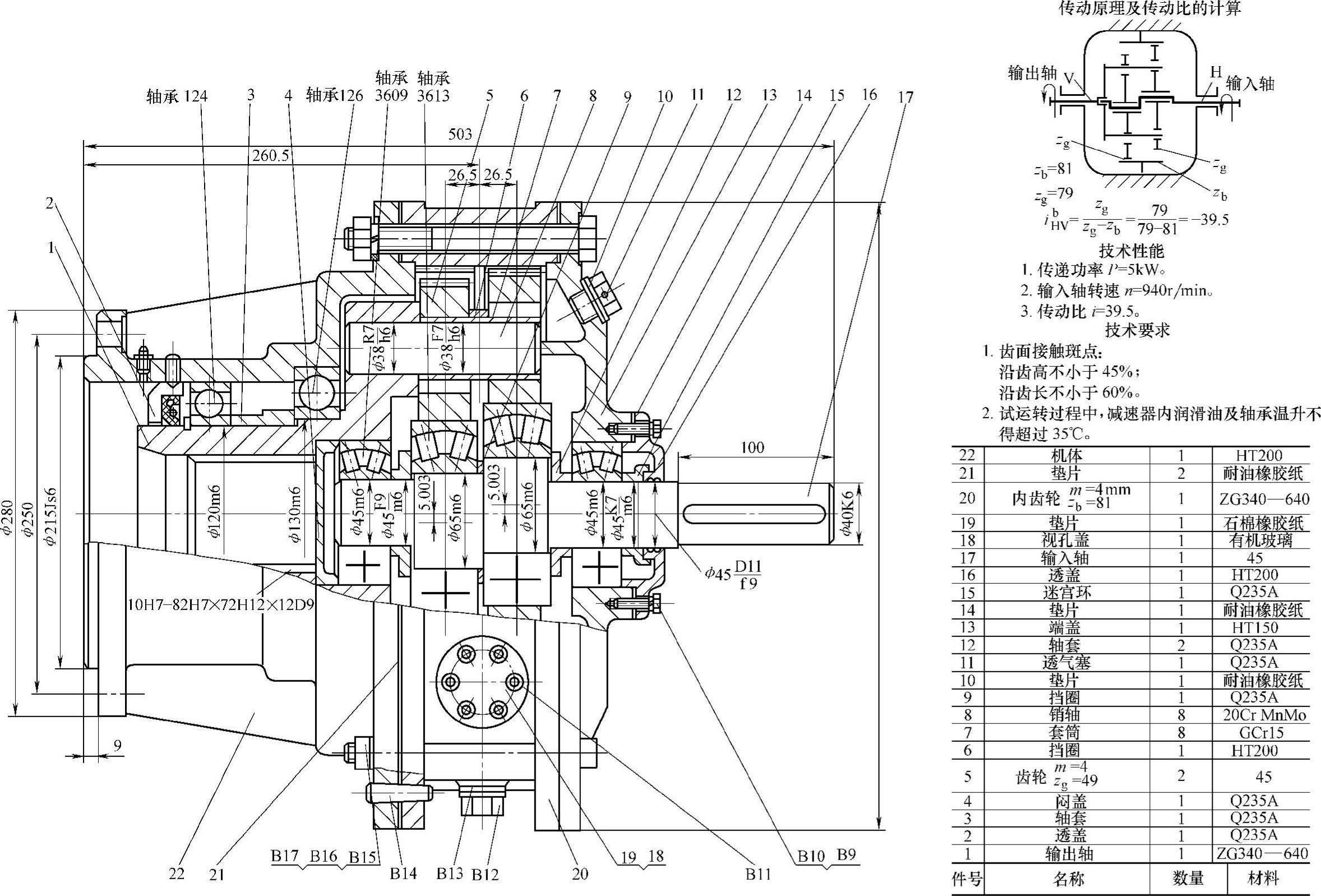

图13-14 两齿差行星齿轮减速器(P=5kW,i=39.5)


图13-15 麦芽翻拌机双内啮合渐开线少齿差行星减速器


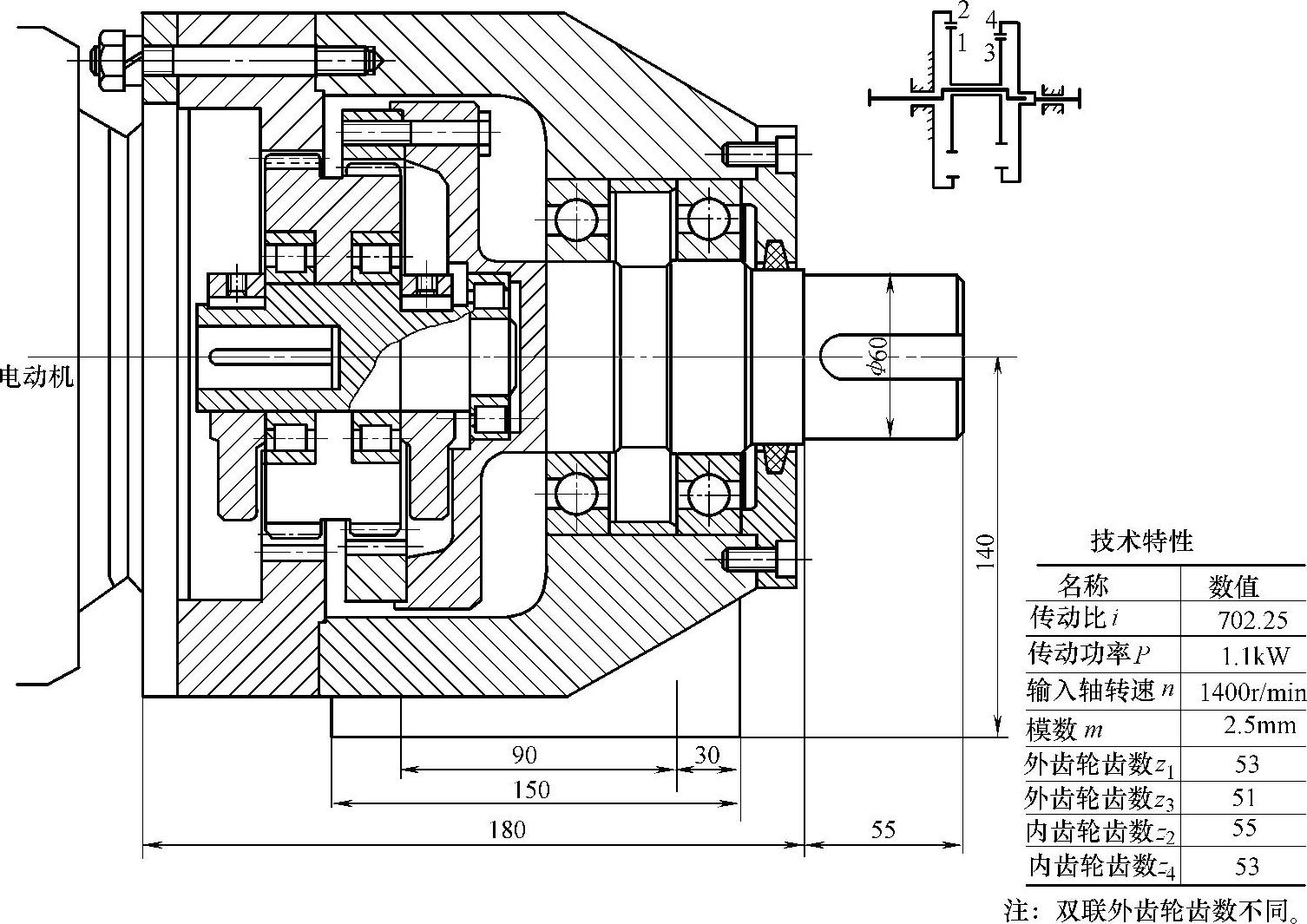

图13-16 双内啮合渐开线少齿差行星减速器(2K-H型)

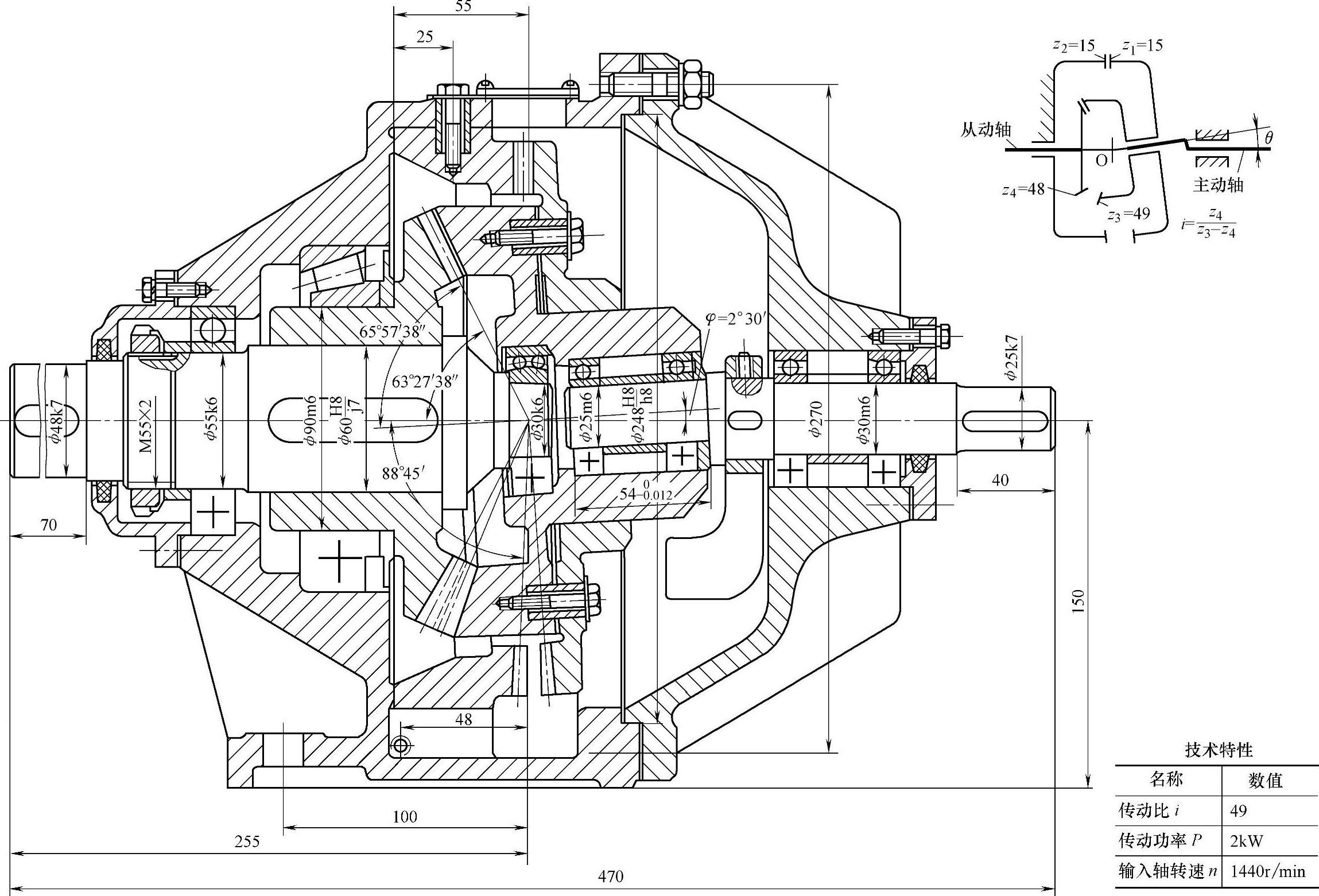

图13-17 渐开线锥齿少齿差行星减速器


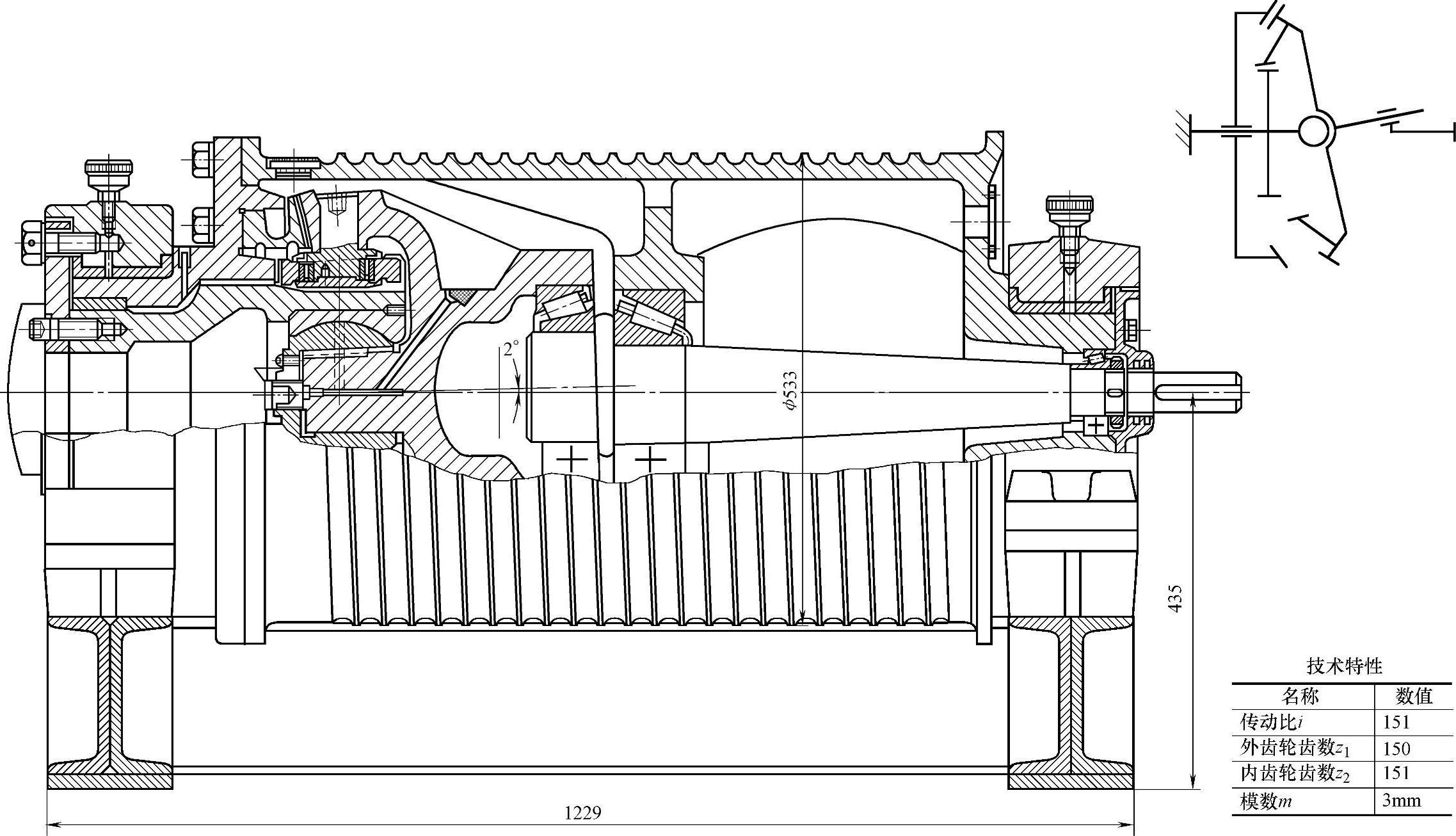

图13-18 渐开线锥齿少齿差卷扬机


图13-19 三内啮合渐开线少齿差行星减速器


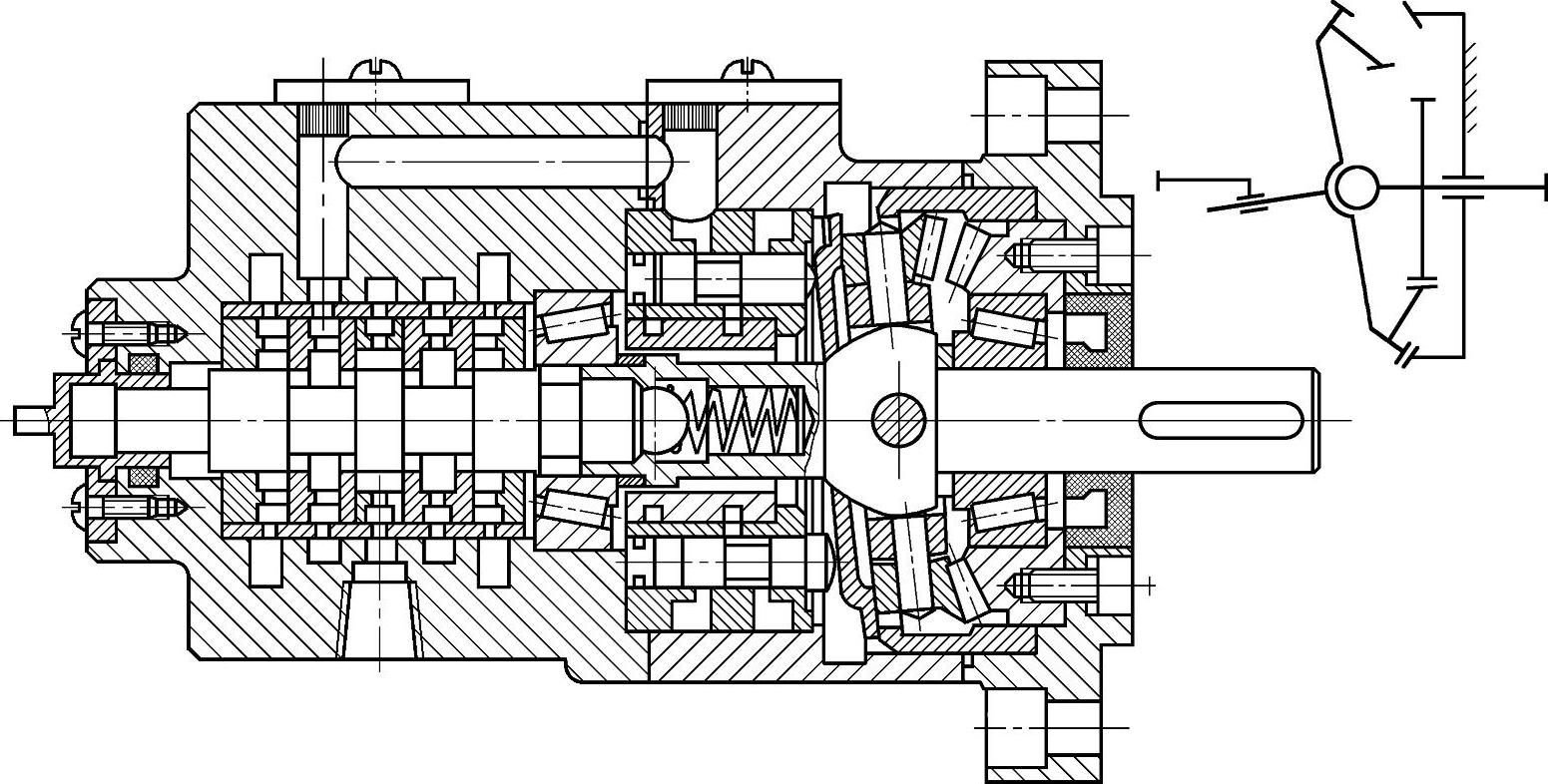

图13-20 液压马达驱动锥齿少齿差行星减速器

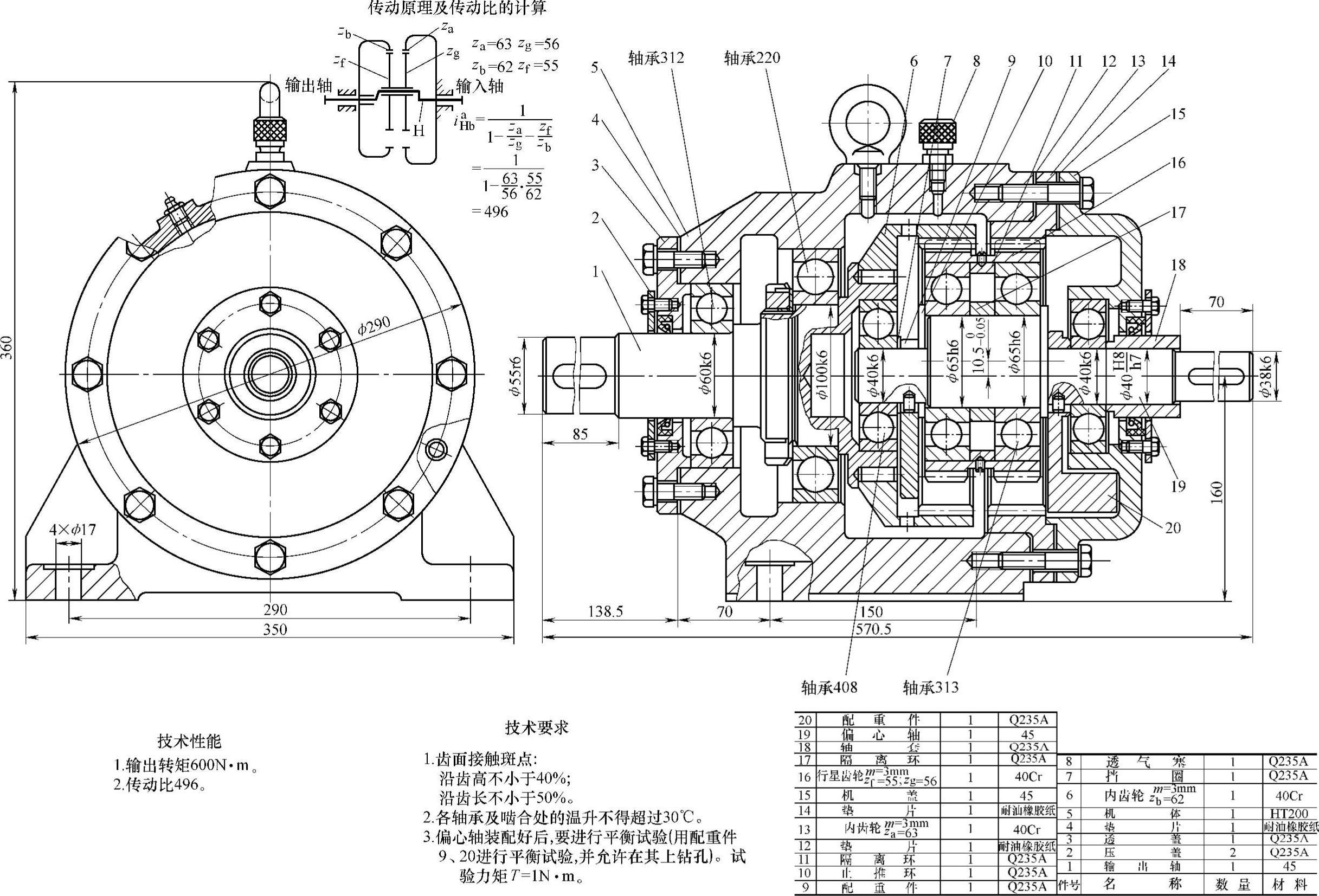

图13-21 双内啮合2K-H(NN)型七齿差行星减速器(i=496,T2=600N·m)


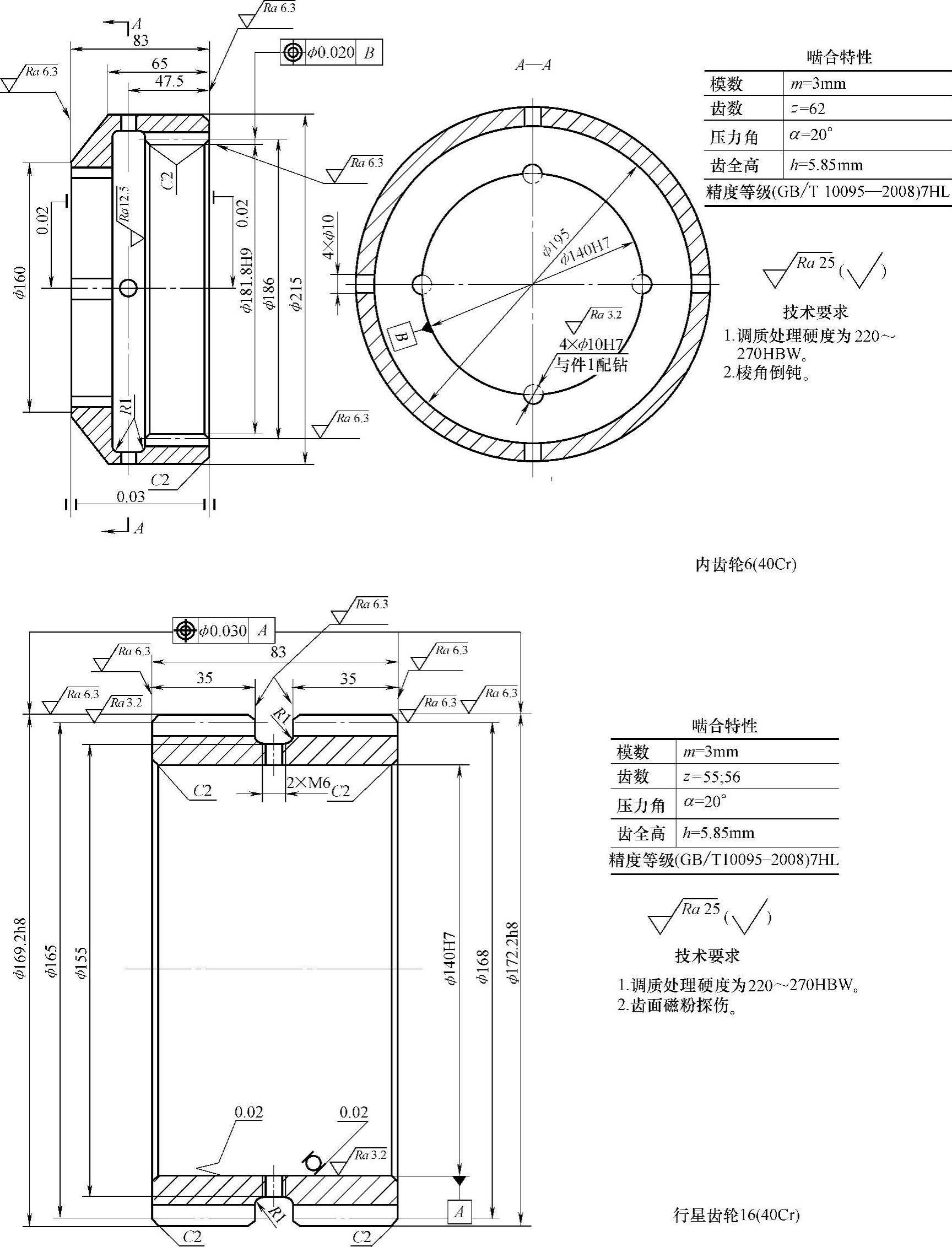

图13-21 2K-H型七齿差行星齿轮减速器零件(续)


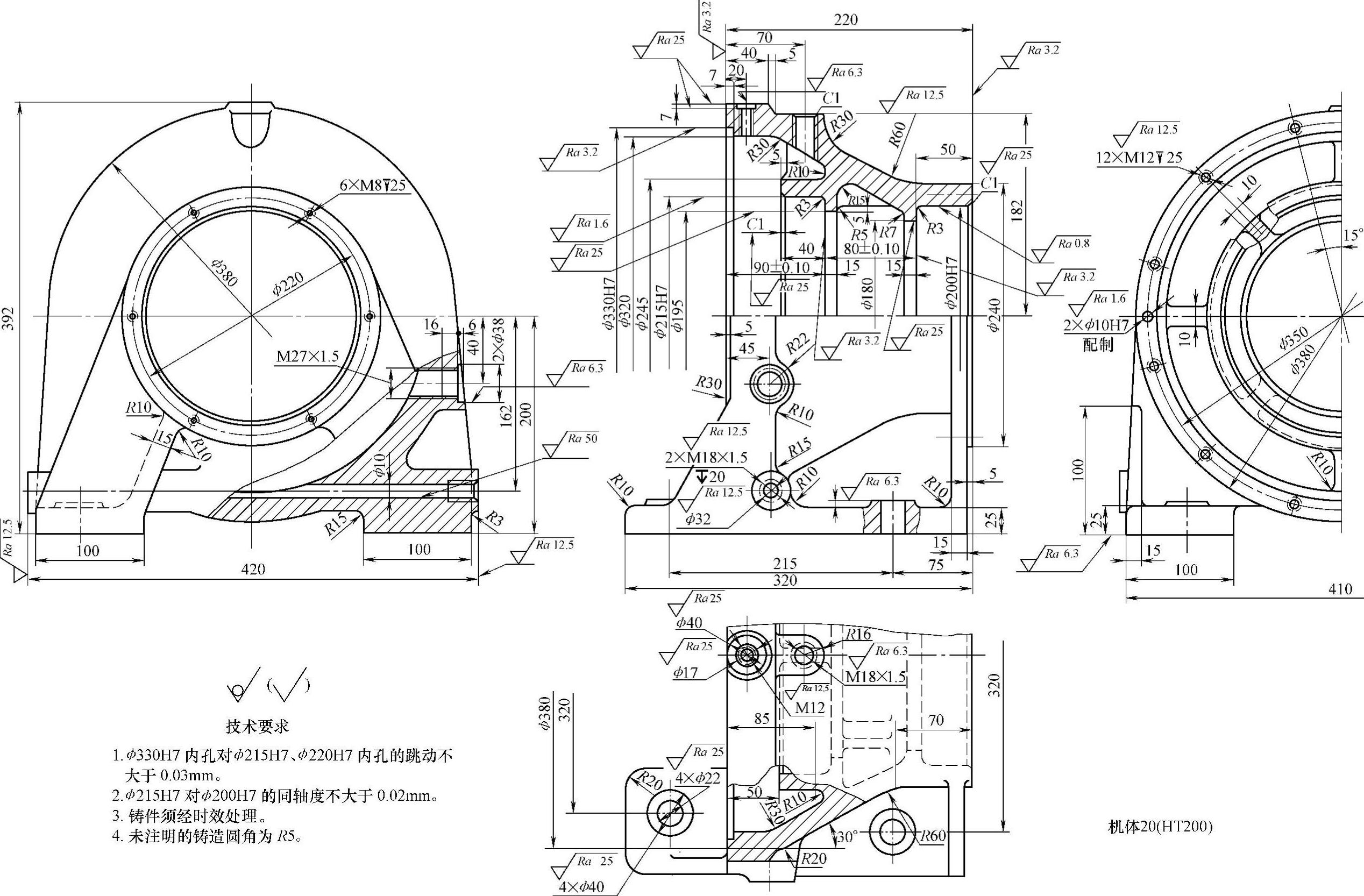

图13-21 2K-H型七齿差行星齿轮减速器零件(续)


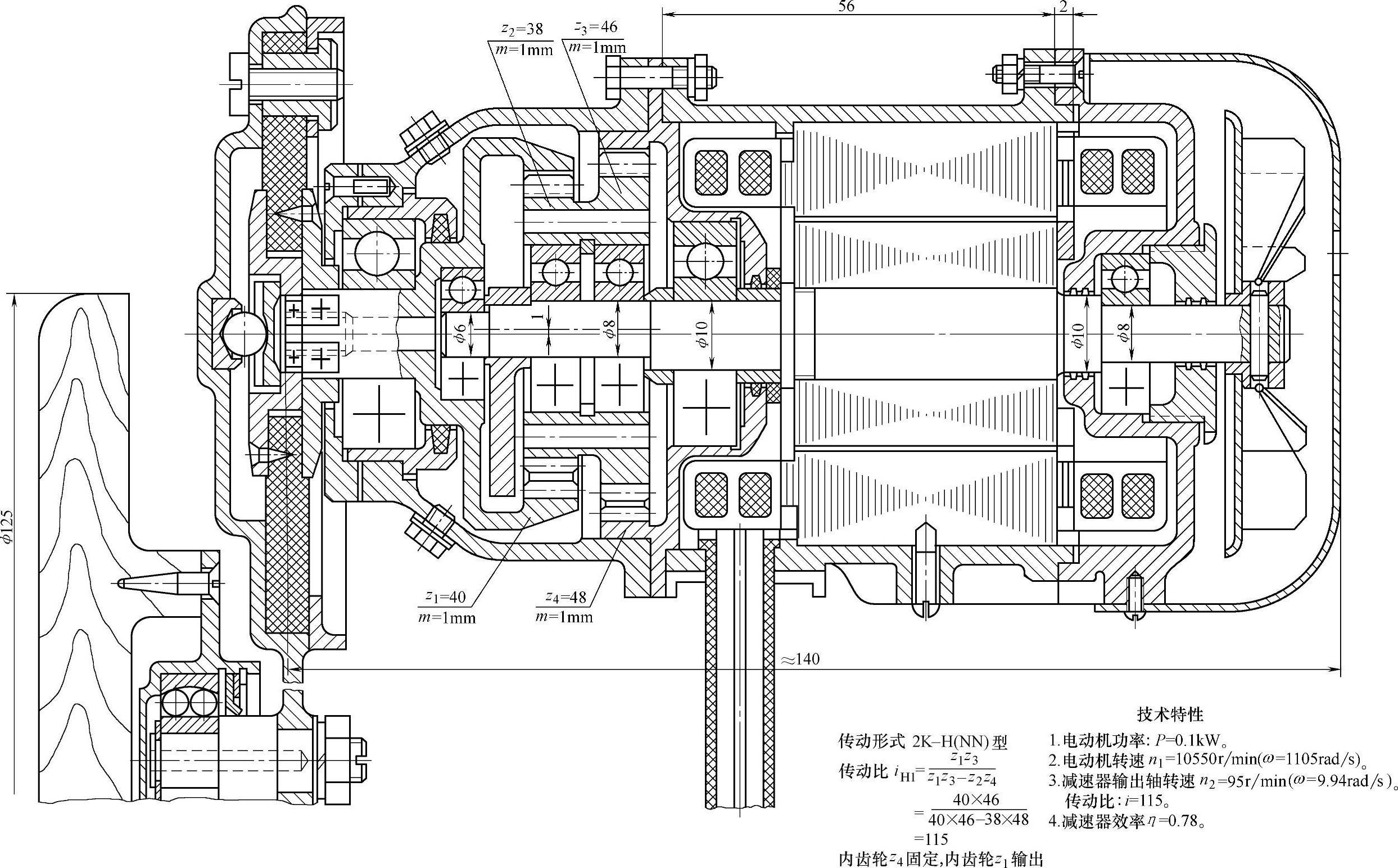

图13-22 抛光机行星齿轮减速器

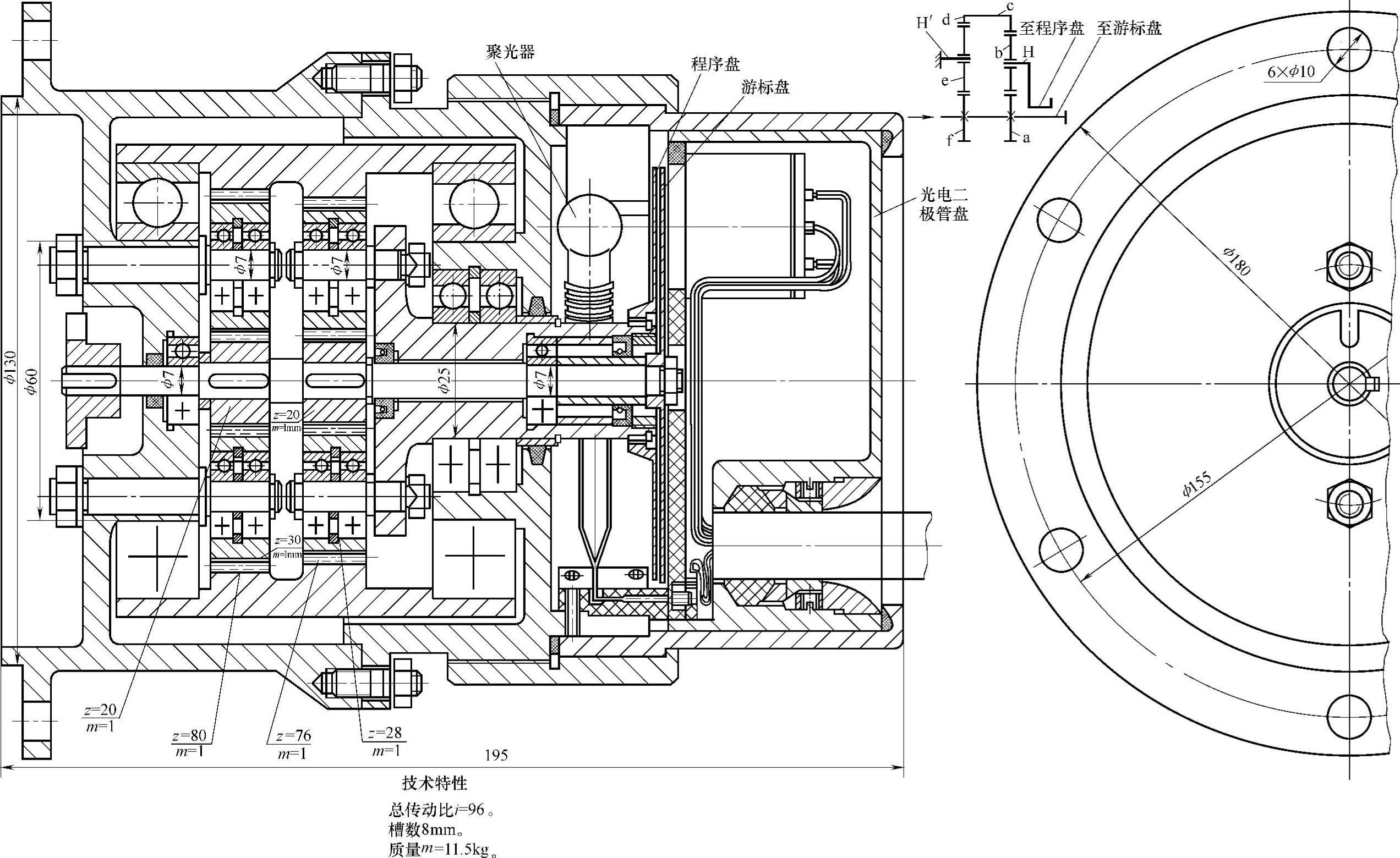

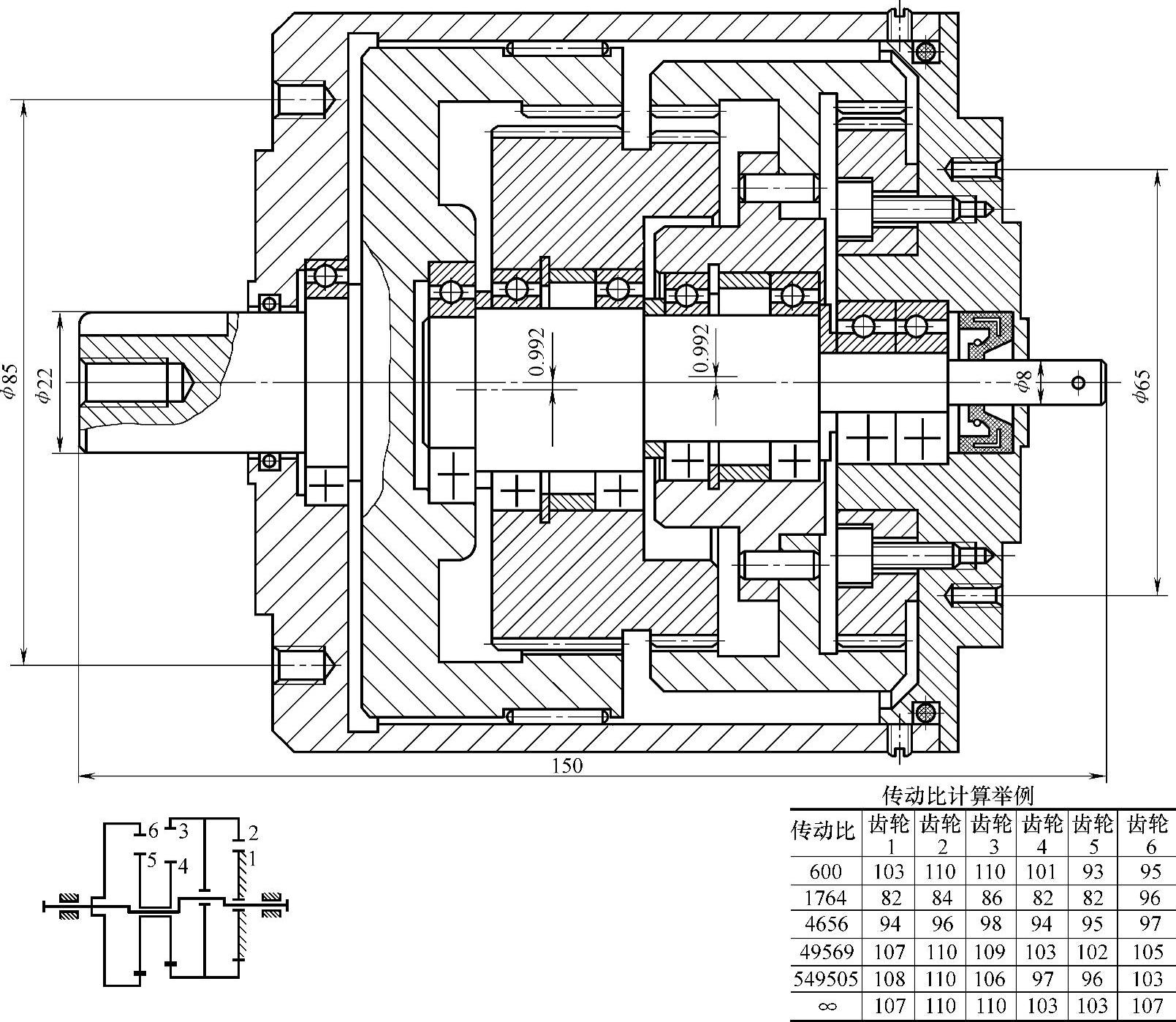

图13-23 起重机回转机构光电继电器行星传动

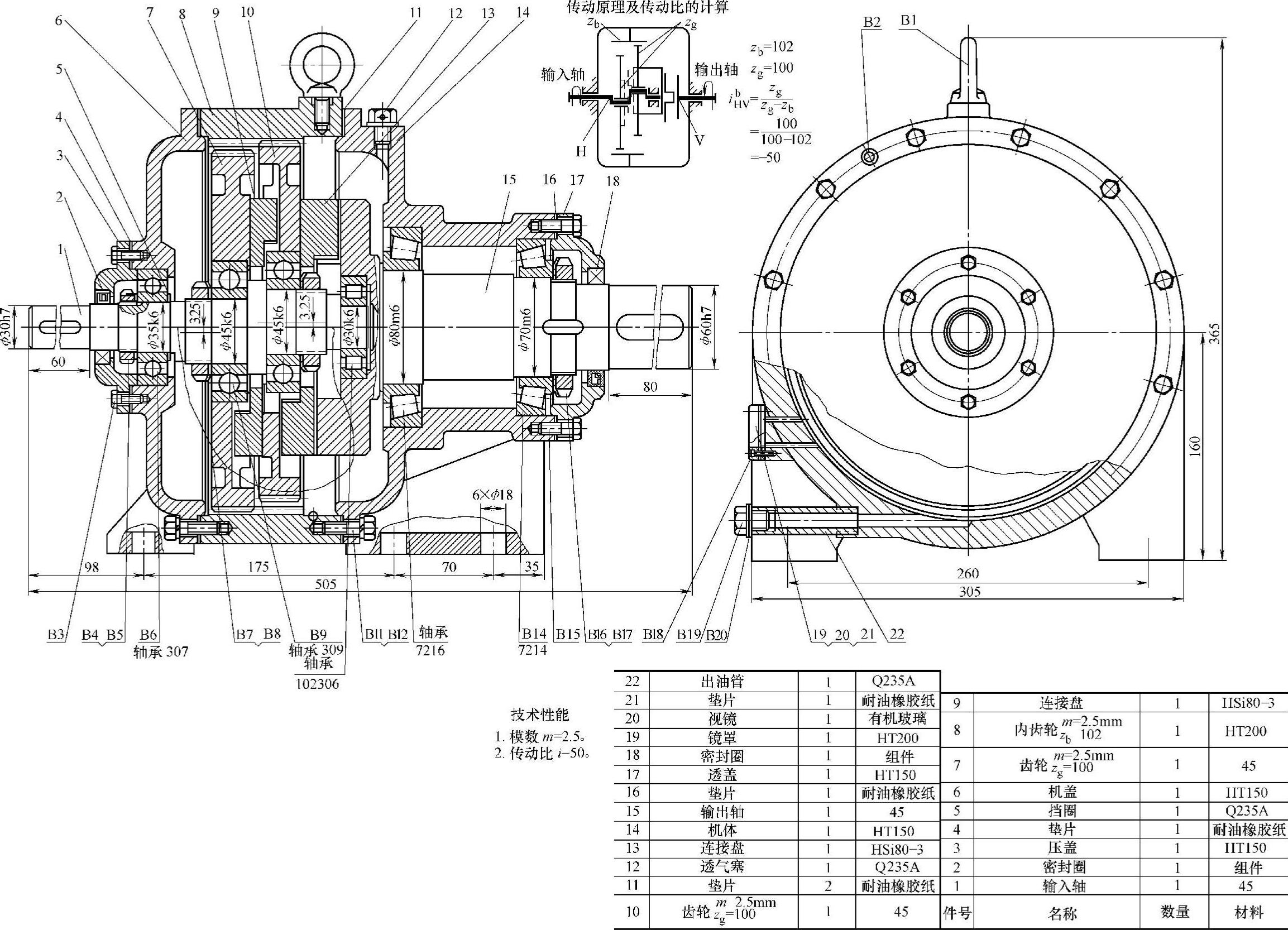

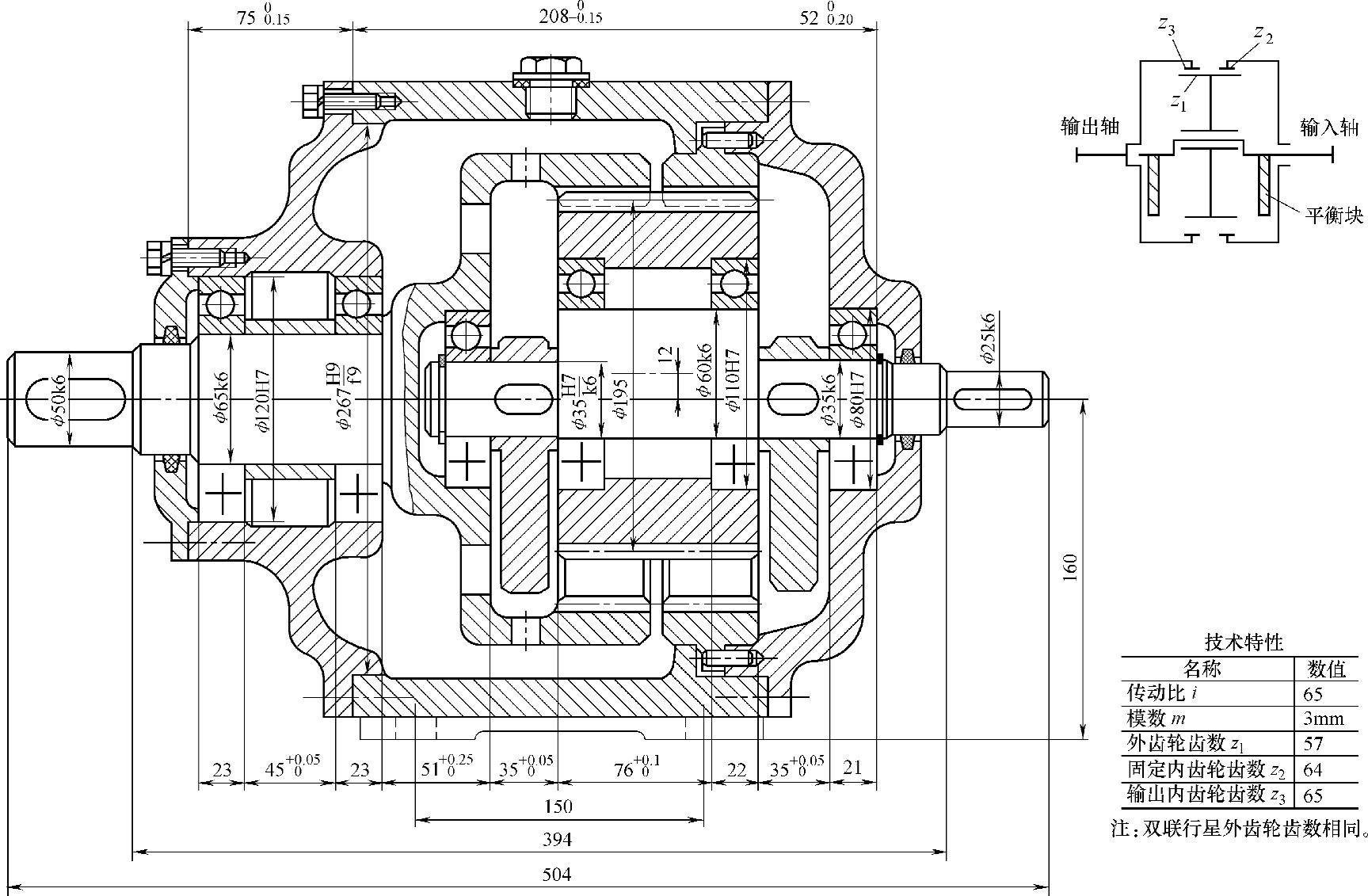

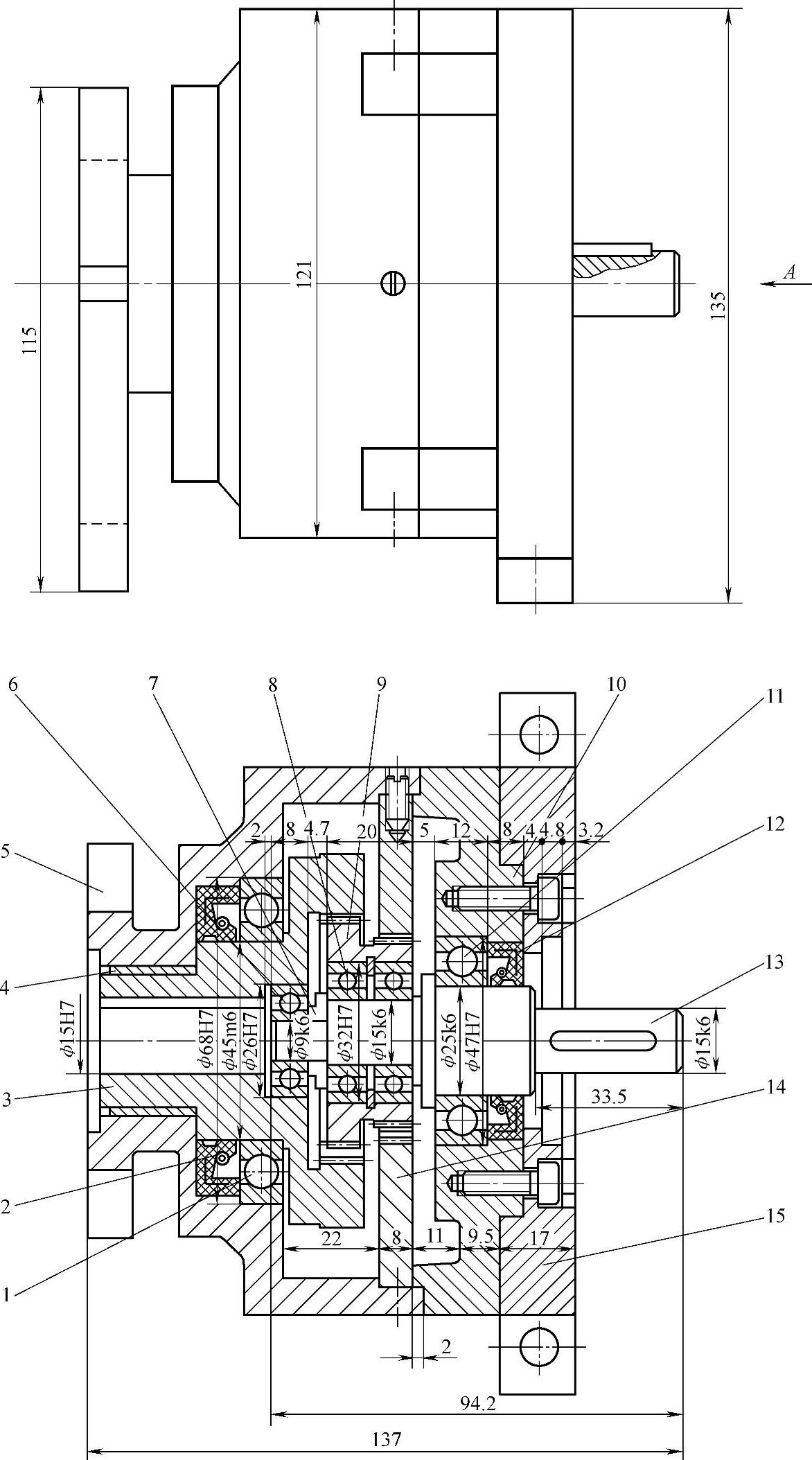

图13-24 双内啮合2K-H(NN)型行星减速器


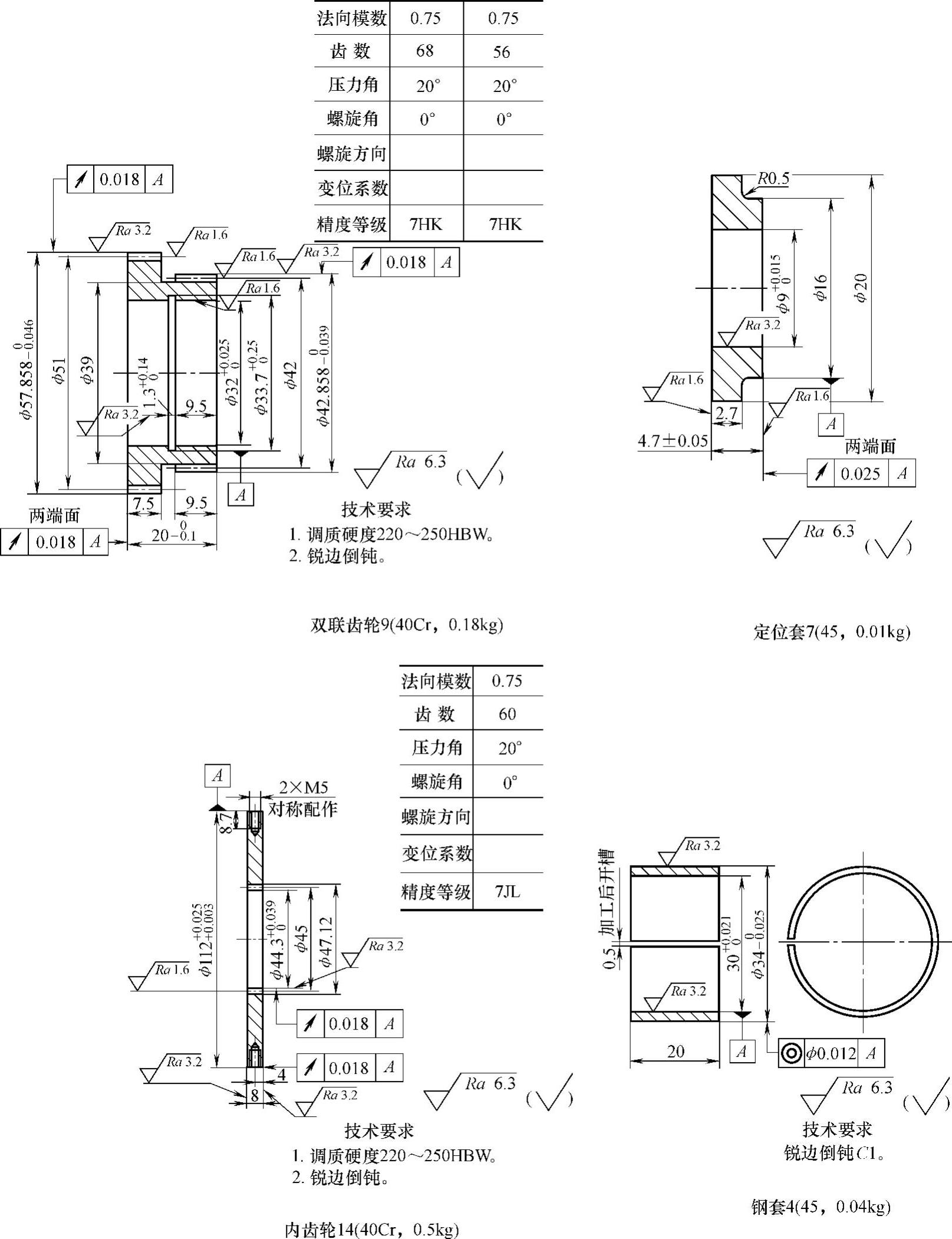

图13-24 双内啮合2K-H(NN)型行星减速器(续)


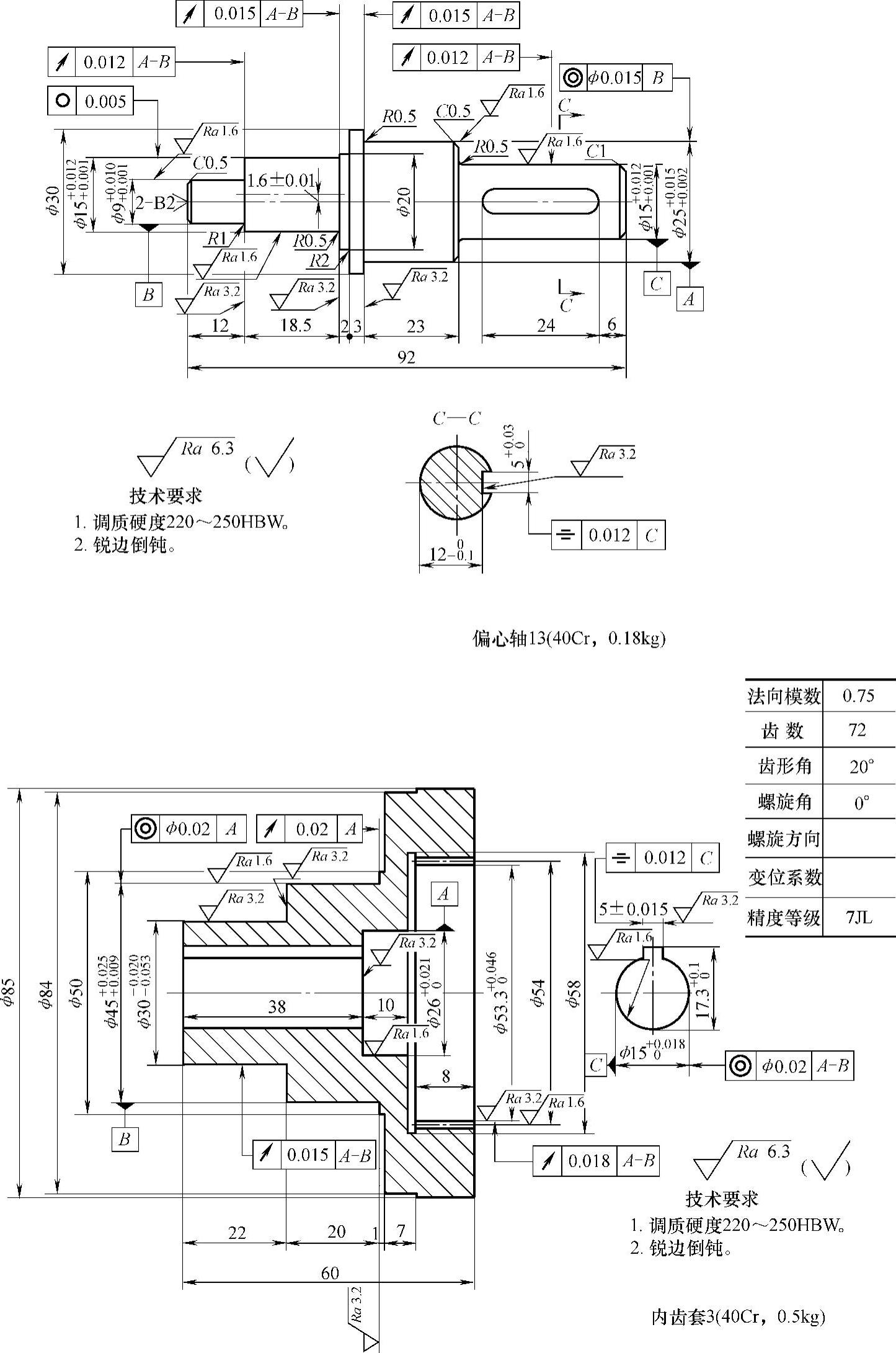

图13-24 双内啮合2K-H(NN)型行星减速器(续)


图13-24 双内啮合2K-H(NN)型行星减速器(续)

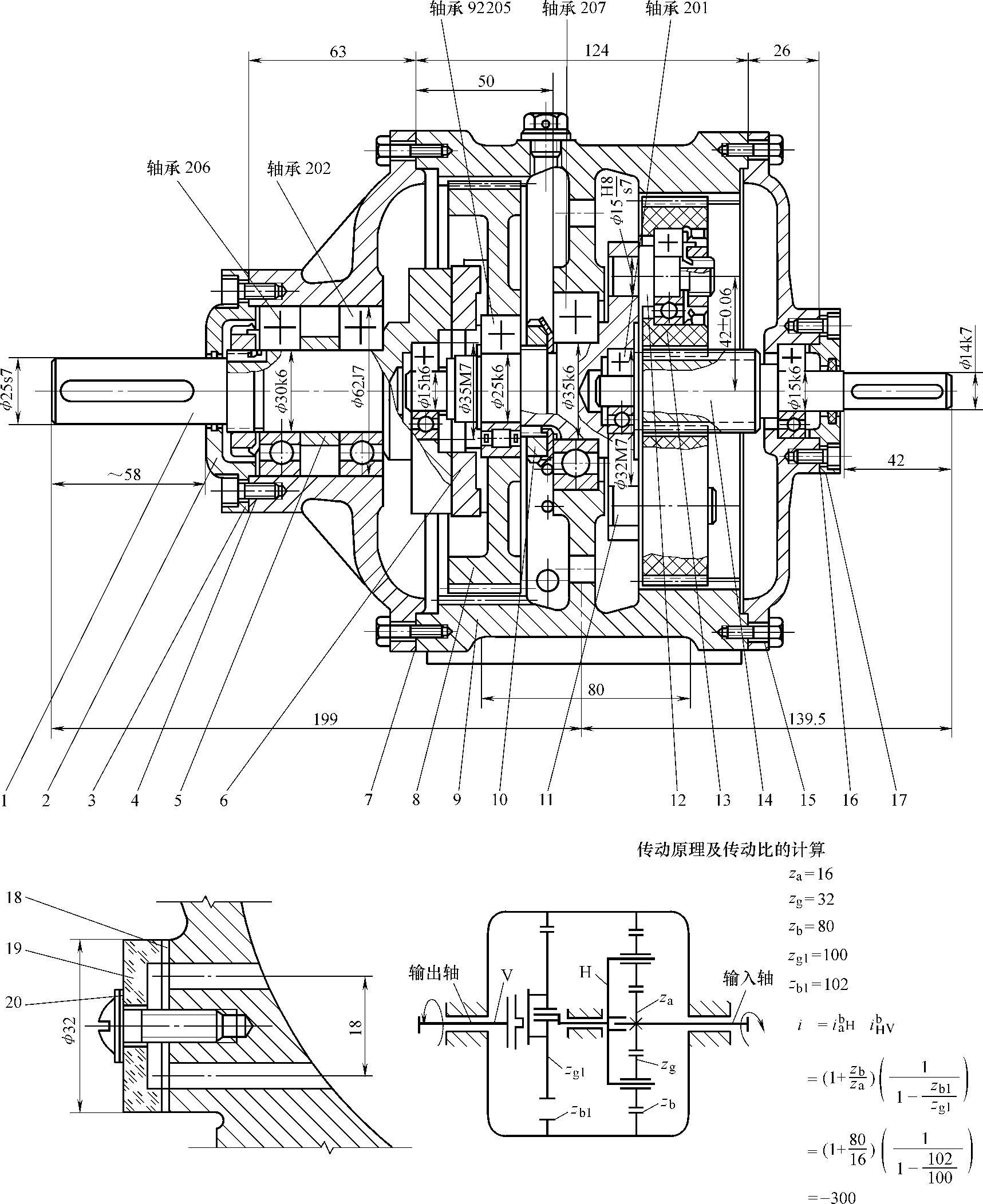

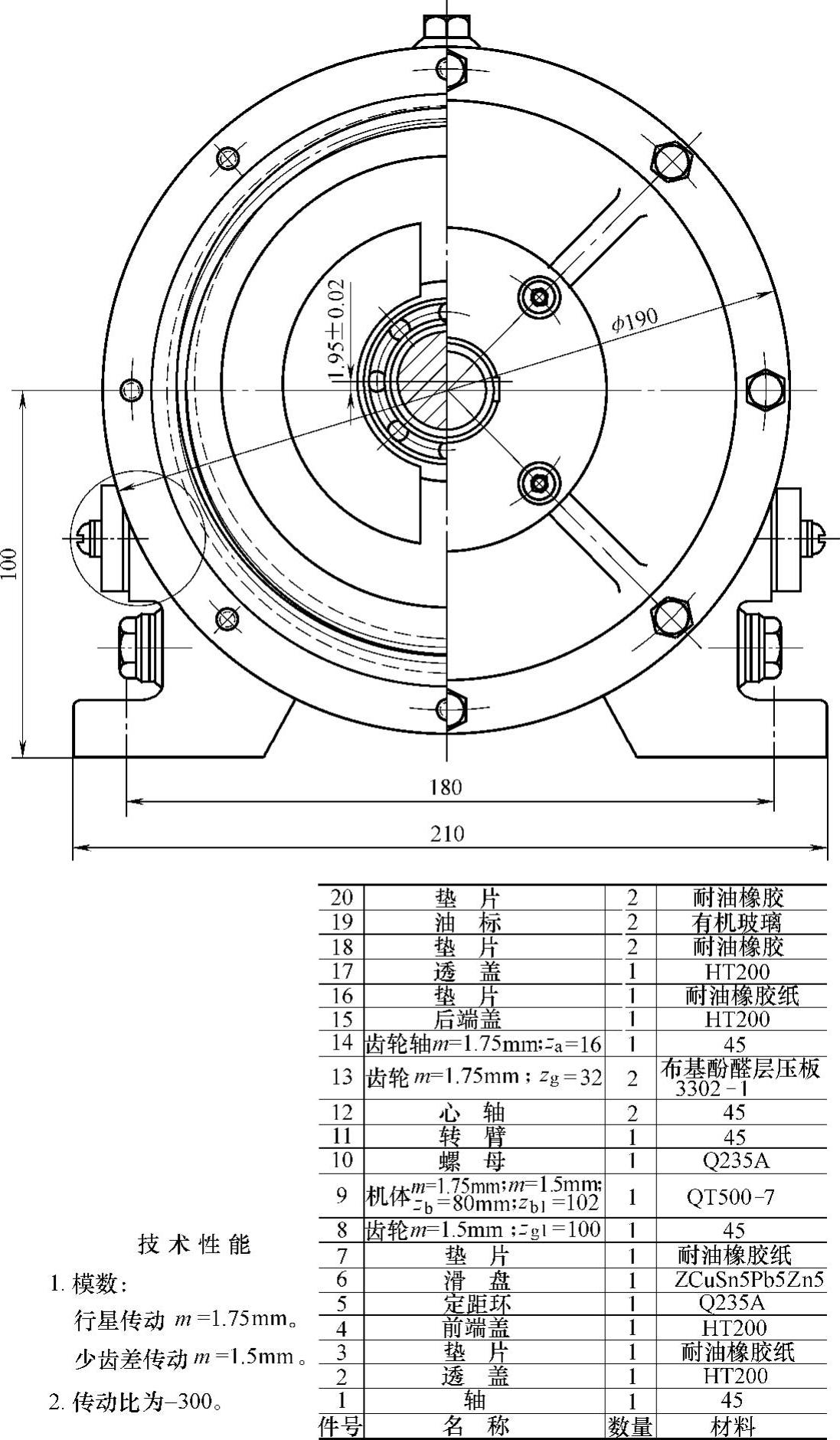

图13-25 组合型行星减速器(i=-300)


图13-25 组合型行星减速器(i=-300)(续)
