两齿差行星齿轮减速器的设计示例

时间:2023-06-17 理论教育 版权反馈
【摘要】:本减速器用于3t焊速变位机,由机械部等一设计院设计,沈阳电工机械厂、上海重型机器厂制造。设计要求:输出轴传递的转矩T=9000N·m,工作台转速n2=0.0288~0.865r/min;行星减速器传动比i=30.5;电动机功率P=4kW。电动机转速n1=3000r/min,通过V带和蜗杆传动,其中蜗轮轴即为偏心轴,由其带动传动比i=30.5的少齿差行星减速器。电动机型号Z2—32,由晶闸管无级变速。表12-5两齿差行星齿轮减速器的应用示例(续)注:1.z0系指计算时采用的插齿刀齿数,切削齿轮时不受此限。

两齿差行星齿轮减速器的设计示例

减速器用于3t焊速变位机,由机械部等一设计院设计,沈阳电工机械厂、上海重型机器厂制造。

设计要求:输出轴传递的转矩T=9000N·m,工作台转速n2=0.0288~0.865r/min;行星减速器传动比i=30.5;电动机功率P=4kW。

电动机转速n1=3000r/min,通过V带和蜗杆传动i=57),其中蜗轮轴即为偏心轴,由其带动传动比i=30.5的少齿差行星减速器。电动机型号Z2—32,由晶闸管无级变速。

(1)参数选择

z1=61,用滚刀加工,取x1=1.327。

z2=63,用z0=17的插齿刀加工,取x2=1.410。m=6mm,α=20°,ha=0.8,C=0.3。

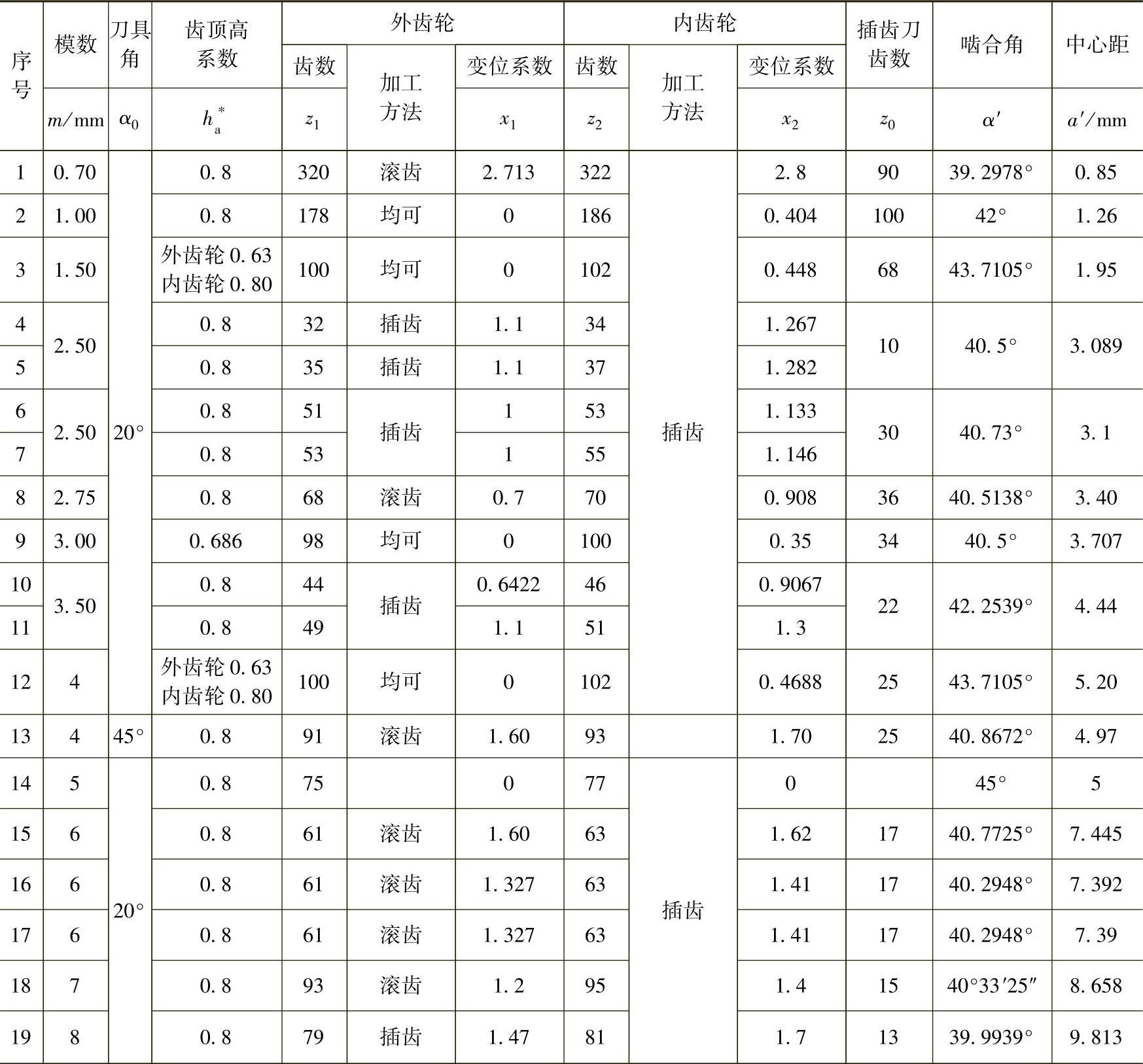

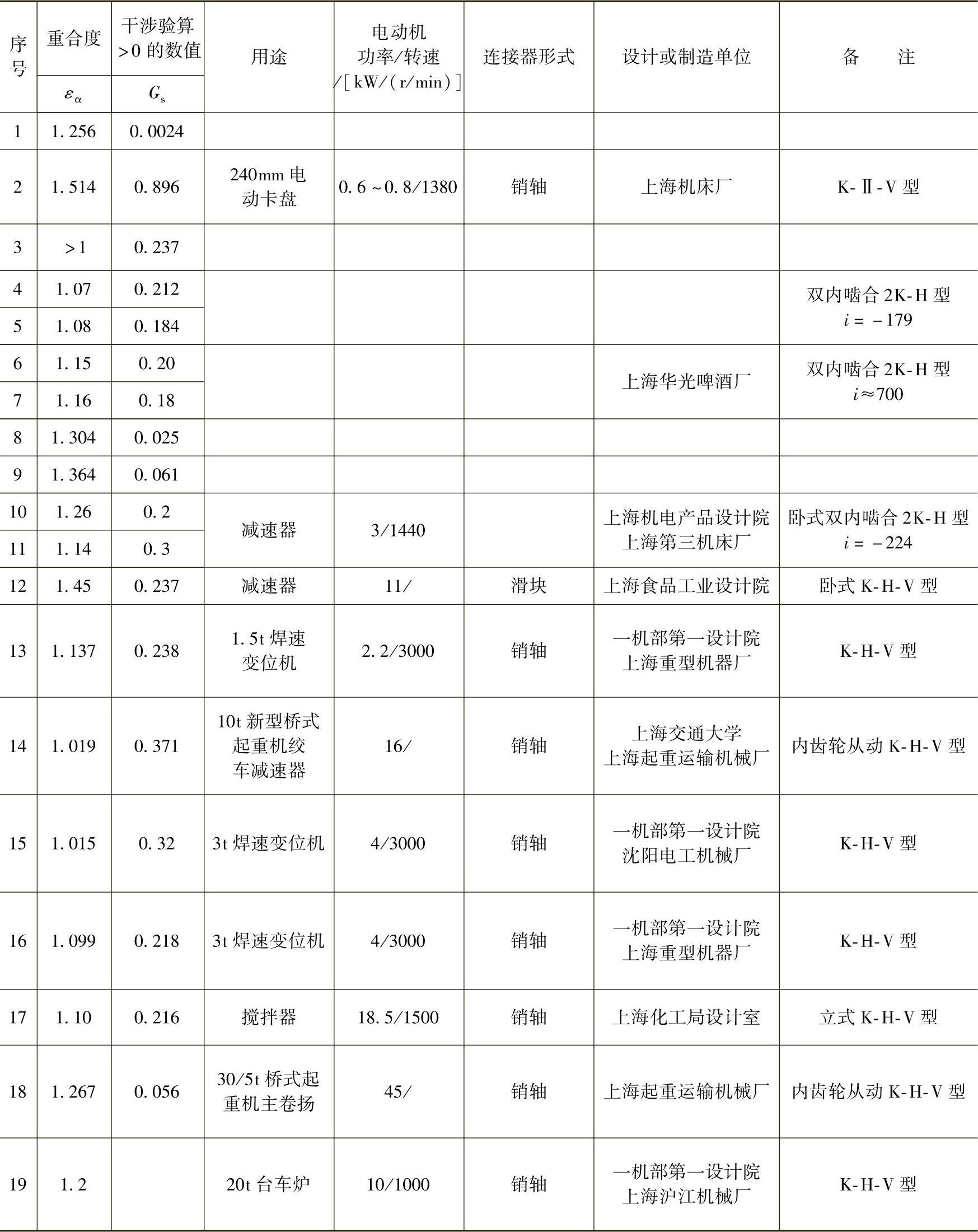

表12-5 两齿差行星齿轮减速器的应用示例


(续)


注:1.z0系指计算时采用的插齿刀齿数,切削齿轮时不受此限。

2.计算时取插齿刀变位系数x0=0,切削齿轮时不受此限。

(2)齿厚增量系数

Δ1=2x1tanα=2×1.327×0.36397023=0.96597699


Δ2=(z2-z0)(invα-invα02)=(63-17)×(0.01490438-0.04154408)=-1.225426

(3)啮合角的计算


(4)其他几何参数计算

标准中心距 978-7-111-39062-6-Chapter12-28.jpg

中心距 978-7-111-39062-6-Chapter12-29.jpg

a′=7.39mm。(www.daowen.com)

中心距变动系数


齿顶高变动系数

Δy=x-y=x2-x1-y=1.410-1.327-0.232=0.149(取绝对值)

齿顶高


分度圆半径


基圆半径


齿顶圆半径


(5)安装的必要条件校核

ra2+a′=193.56mm+7.39mm=200.95mm>ra1=194.86mm

满足条件,许可。

(6)齿廓重叠干涉验算


所以,许可。

(7)重合度计算


所以,许可。
