实测效率优异的渐开线少齿差行星减速装置

如上所述,影响减速装置效率的因素较多,理论计算公式一般不能将所有的影响因素都包含进去,所以有时计算的数值不能完全反映实际情况,最可靠可信的办法是通过试验进行实测。

我们曾对一些减速装置做了实测试验,其中也列入了国外的实测数据,测试结果分别列于表10-4~表10-7,供设计者参考。

从测试过程中发现,传动效率的高低,不完全取决于齿数差、制造精度,与功率大小也有关系。对于功率小的减速器,功率仅有几瓦到几十瓦,摩擦与搅动润滑油等损失所占比例增大,所以效率较低。事实上对于通用渐开线少齿差减速装置,若其效率在0.8以下,在设计与制造上都有不足之处,一般情况下,可将其效率定为0.8~0.9,概略计算时取为0.85。

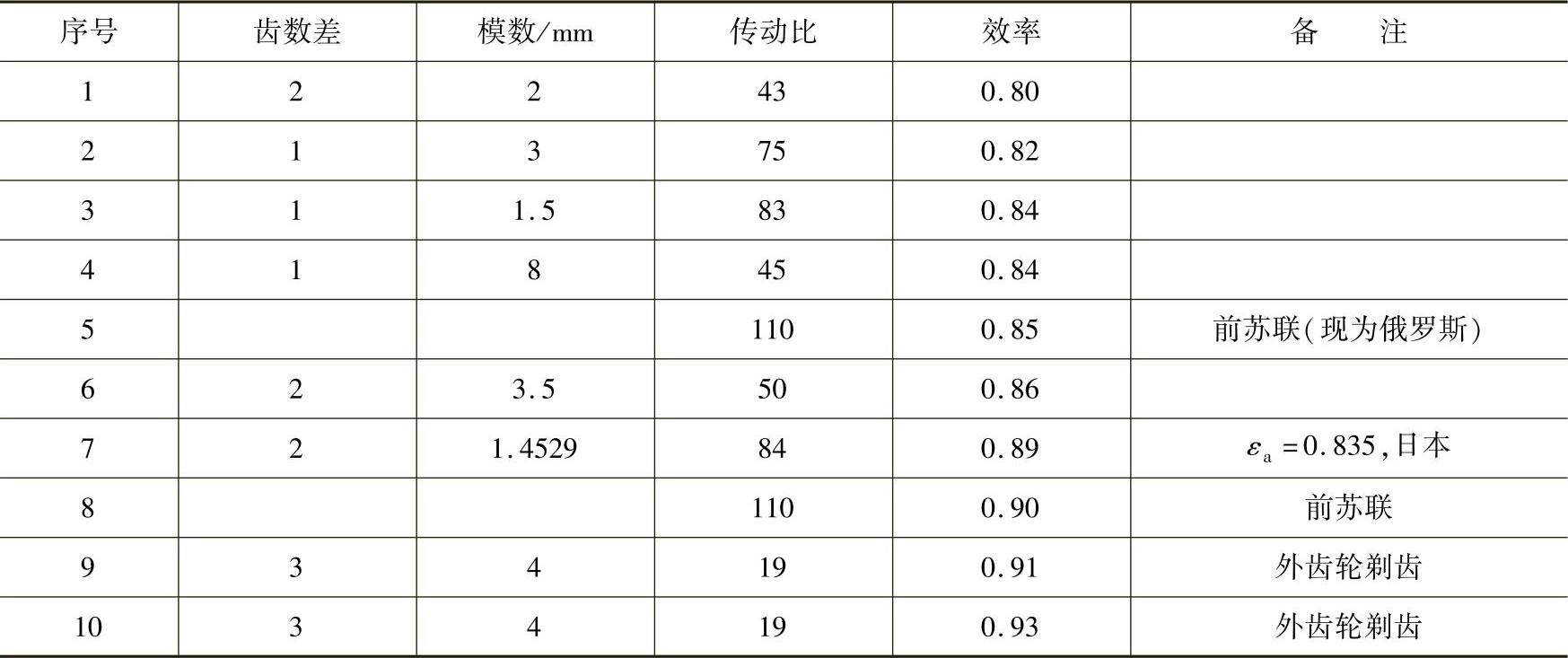

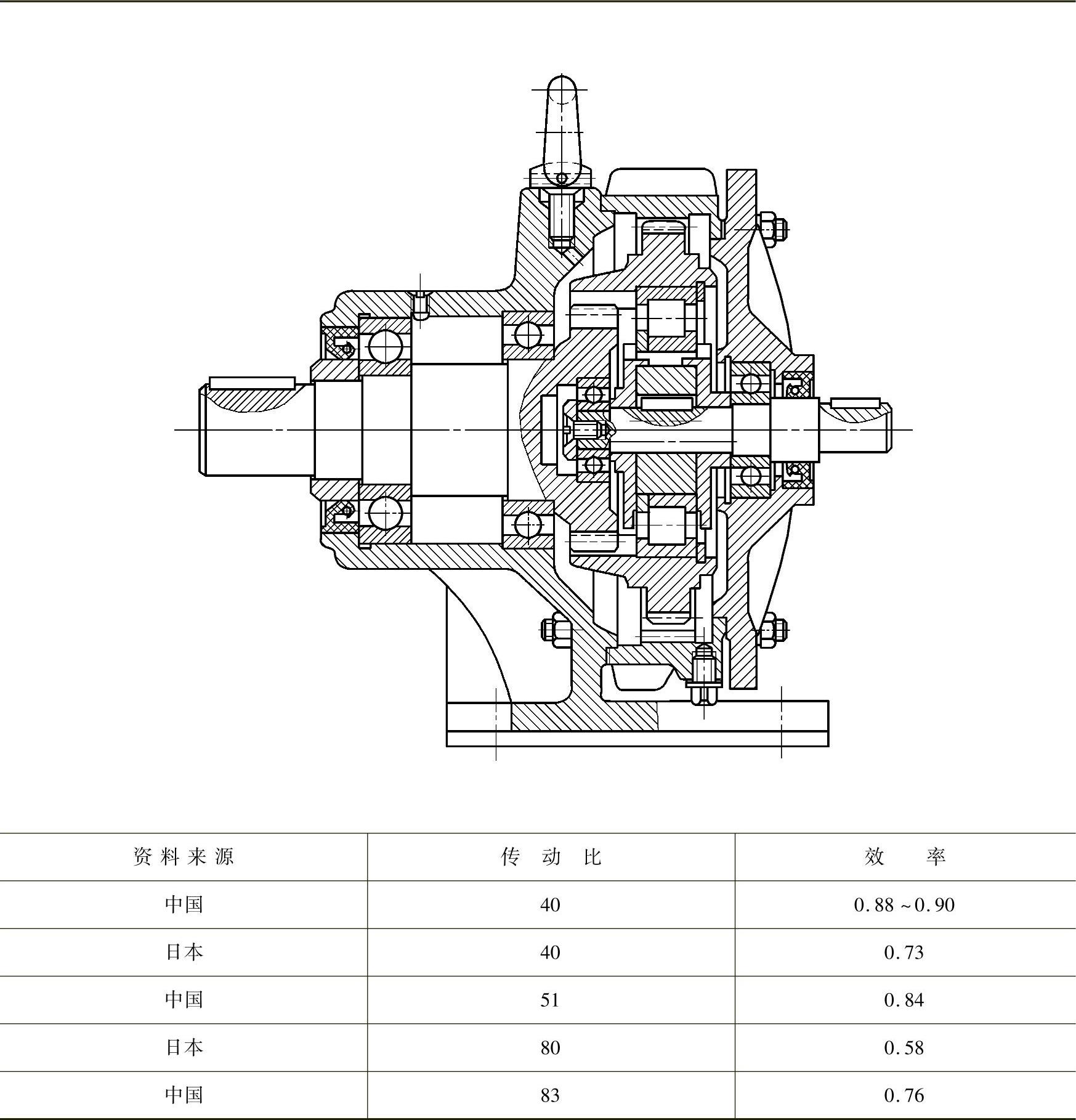

表10-4 销轴式输出机构的K-H-V(N)型减速器的实测效率


(续)


注:表中未加说明的均为我国产品。

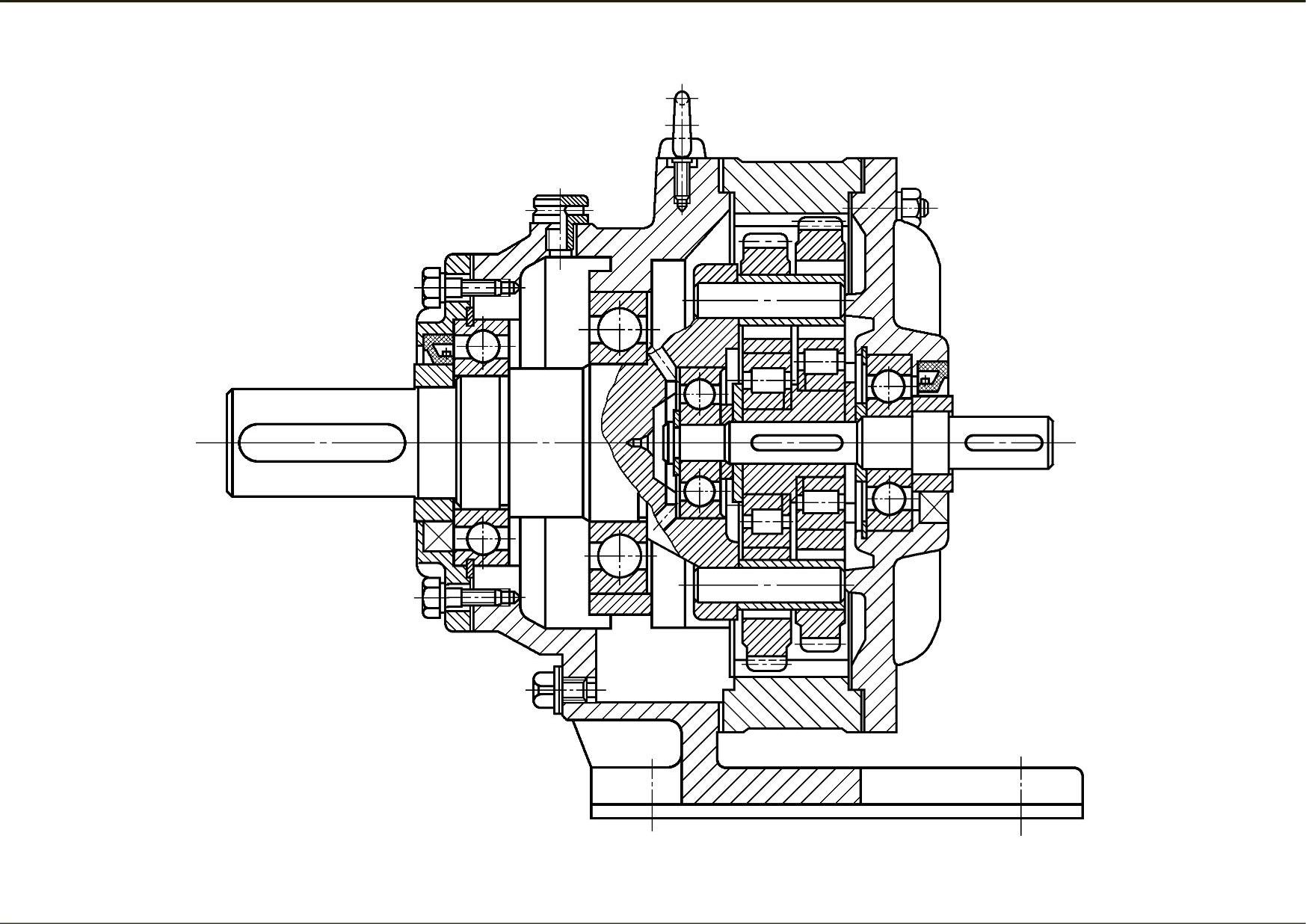

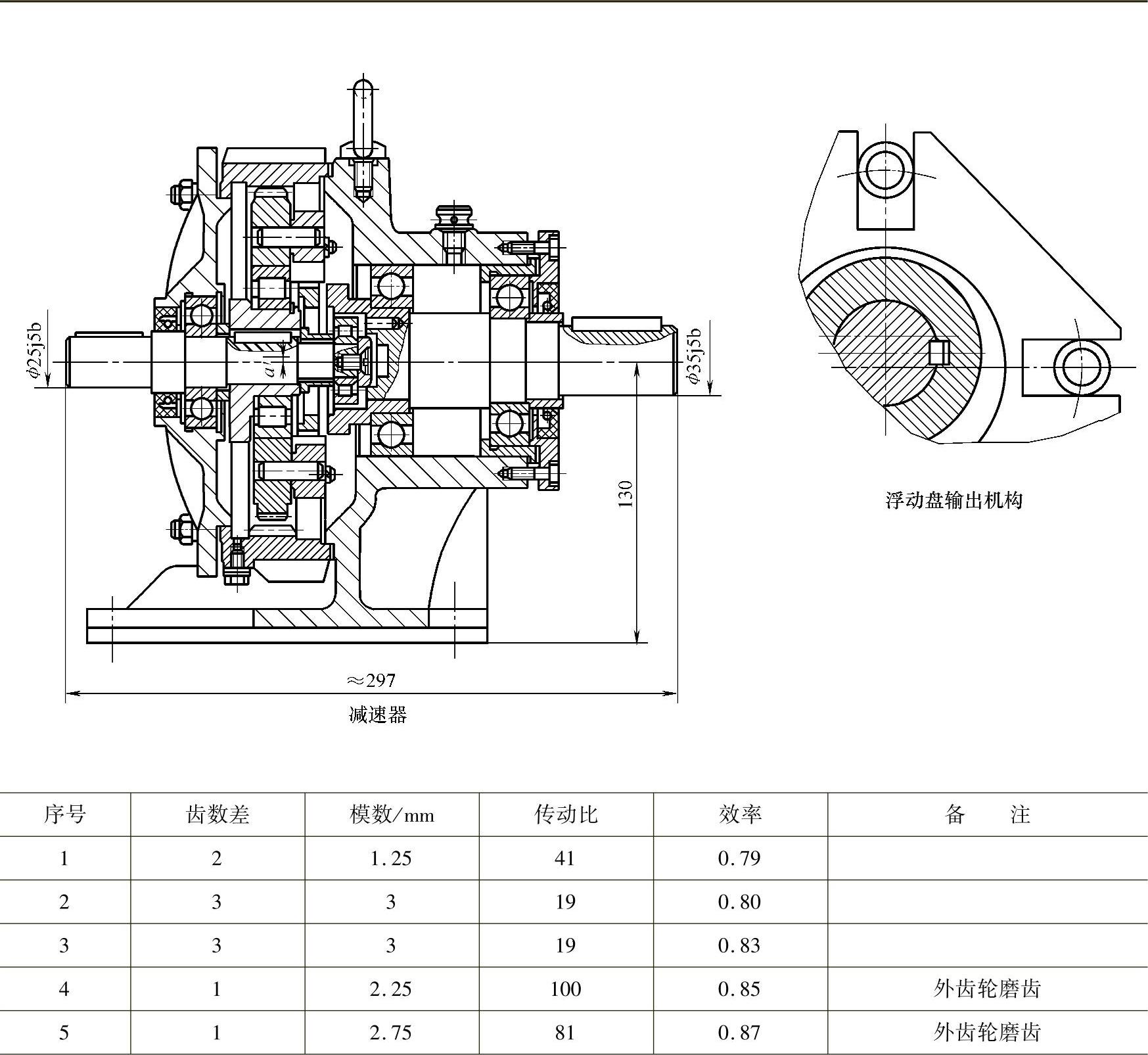

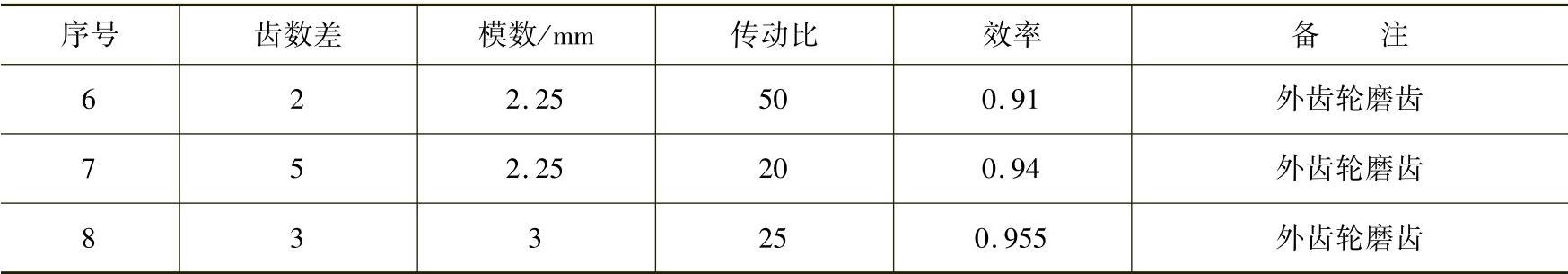

表10-5 浮动盘输出机构的K-H-V(N)型减速器的实测效率


(续)


注:1.以上所列均为我国产品,传递功率Pmax=10kW。

2.英国Varatio-Strateline公司的系列产品,功率达50马力(1马力=0.735kW)。

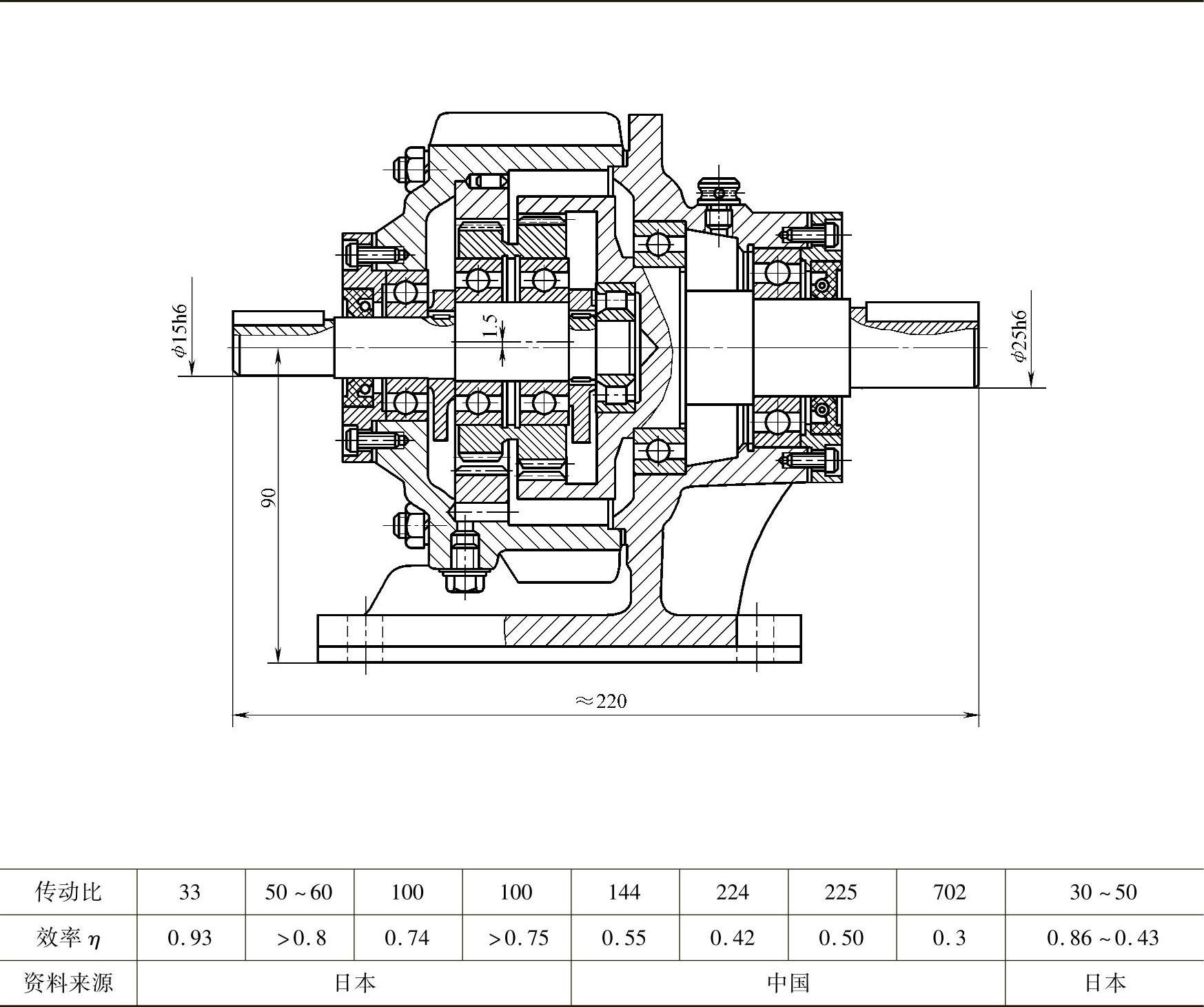

表10-6 零齿式输出机构的K-H-V(N)型减速器的实测效率


零齿差输出机构是20世纪70年代才进入实用阶段的,使用历史最短。其主要优点是加工方便。目前国内、外均用于较小的功率场合。

表10-7 内齿轮输出的2K-H(NN)型减速器的实测效率
