(1)特点 与其他形式的输出机构相比,浮动盘式输出机构有如下特点:

1)效率较高,承载能力大,可连续运行。

2)结构较新,结构比销轴式简单,容易制造与装配。在单偏心传动时,可实现小传动比,即iXF=6.3。

3)输出转矩为力偶矩,对行星轮轴承(转臂轴承)没有作用力,提高了轴承的使用寿命和效率。

(2)结构形式 有浮动盘滚动轴承式(见图7-4)和浮动盘滚套式(见图7-5、图7-6)。图7-4用于小功率减速器,结构简单,外形尺寸小。图7-5用于中小功率减速器,这种结构形式可降低盘体质量。图7-6用于较大功率减速器,是一种装配式结构,便于加工,降低盘体质量。


图7-4 浮动盘滚动轴承式

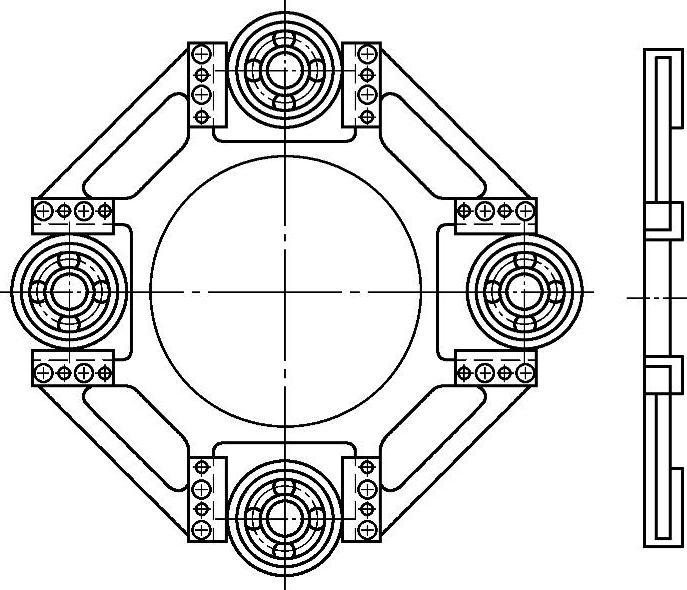

图7-5 浮动盘滚套式

(3)几何尺寸的确定

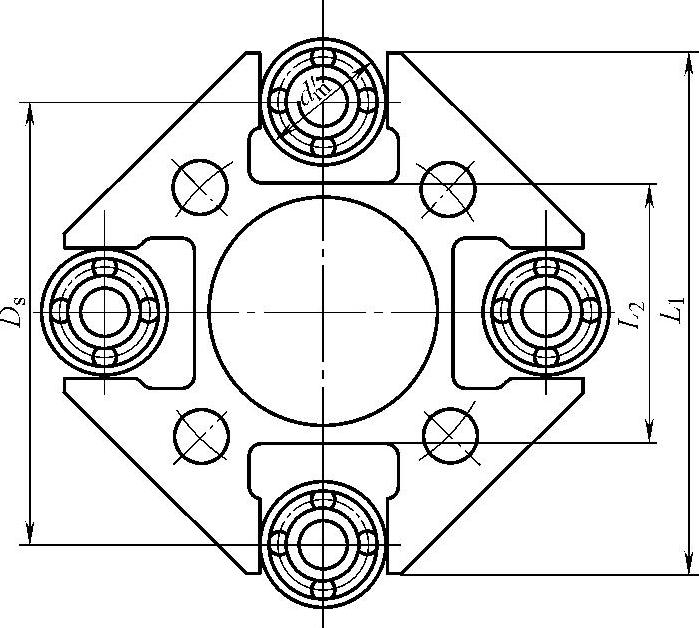

1)双偏心传动(见图7-4),两行星轮中间的浮动盘尺寸:

L1=Ds+4a′+(3~6)mm (7-10)

L2=Ds-dm-4a′-(1~2)mm (7-11)

式中 Ds——销轴中心分布圆直径(mm);

dm——滚子外径(mm);

a′——偏心距(即齿轮副的中心距)(mm)。

2)单、双偏心传动,输出侧浮动盘尺寸

L1=Ds+2a′+(3~6)mm (7-12)

L2=Ds-dm-2a′-(1~2)mm (7-13)

3)销轴中心分布圆直径尺寸,见表7-1。

(4)输出机构强度计算

1)销轴抗弯强度计算(见图7-7)。(www.daowen.com)

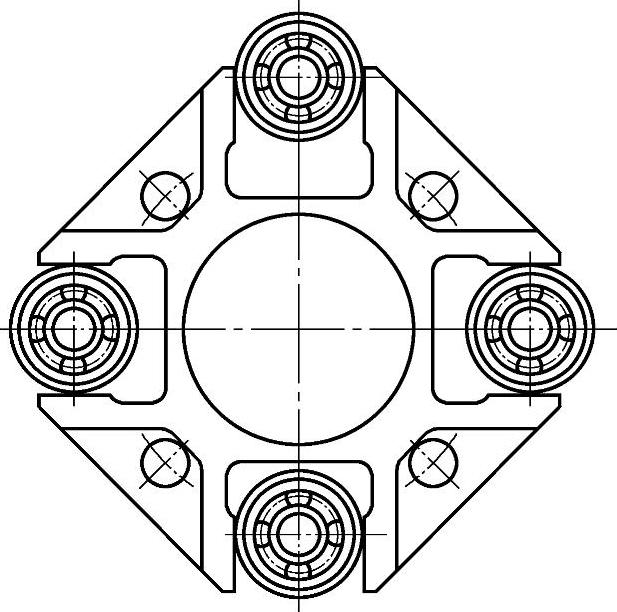

图7-6 浮动盘滚套装配式结构

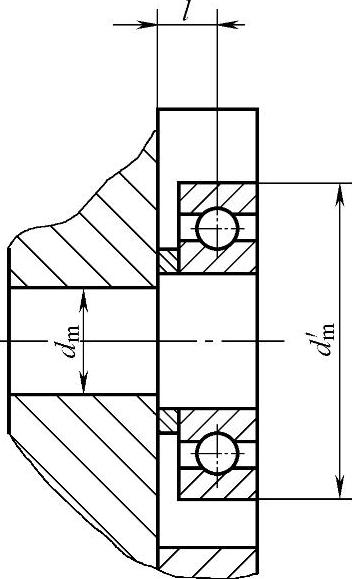

图7-7 固定销轴的强度计算

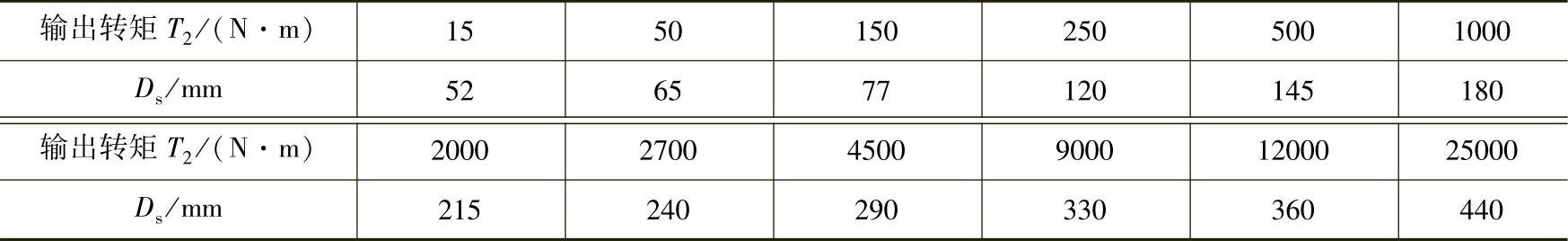

表7-1 销轴中心分布圆直径尺寸



2)销轴套与滑槽平面的接触强度计算。


式中 T2——输出转矩(N·m);

Ds——销轴中心分布圆直径(mm);

dm——销轴直径(mm);

dm——滚子外径(mm);

l——力臂长度(mm);

LH——销套与滑槽接触宽度(mm);

[σH]——许用接触应力(MPa);

当<300HBW时,取[σH]=(2.5~3)HBW(MPa);

当>30HRC时,取[σH]=(25~30)HRC(MPa);

[σF]——许用抗弯强度(MPa),按表7-2选取。

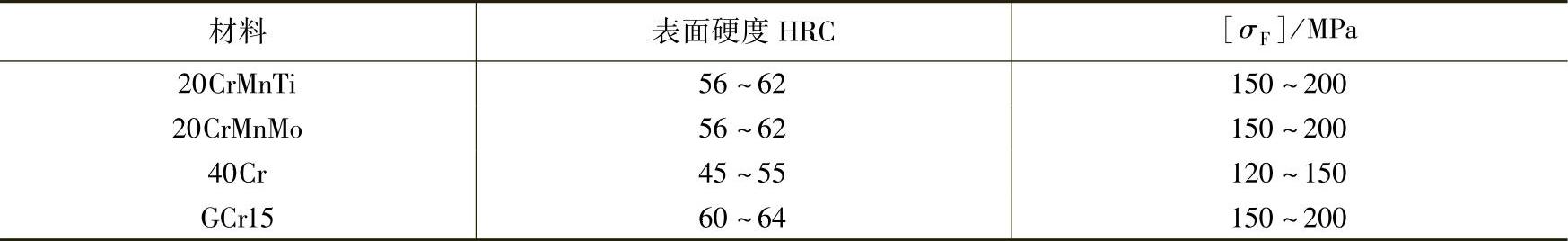

表7-2 许用抗弯强度[σF]
