如何避免过渡曲线干涉问题?

时间:2023-06-17 理论教育 版权反馈
【摘要】:一对内啮合齿轮传动时,如一齿轮的齿顶与另一齿轮齿根的非渐开线部分接触,则产生过渡曲线干涉。对内齿轮:当z2和z1一定时,插齿刀齿数z0越少,越容易产生过渡曲线干涉;当z2和z0一定时,z1越小越不容易产生过渡曲线干涉。对小齿轮:过渡曲线干涉的可能性随小齿轮齿数z1的增多而增大;为避免小齿轮过渡曲线干涉,可增大内齿轮的齿顶圆半径。

如何避免过渡曲线干涉问题?

一对内啮合齿轮传动时,如一齿轮的齿顶与另一齿轮齿根的非渐开线部分接触,则产生过渡曲线干涉。设一对内啮合齿轮1、2,齿廓上过渡曲线起始点为C1C2,这对齿轮齿顶圆与啮合线的交点为B1B2,如图4-4所示。为避免内齿轮的过渡曲线干涉,则应使过渡曲线起始点C2压力αC2大于或等于齿廓工作部分终止点B1的压力角αB1;为避免小齿轮过渡曲线干涉,则应使小齿轮齿廓工作部分起始点的压力角αB2大于或等于齿廓过渡曲线起始点的压力角αC1,即避免过渡曲线干涉的条件为

αC2αB1αB2αC1 (4-5)

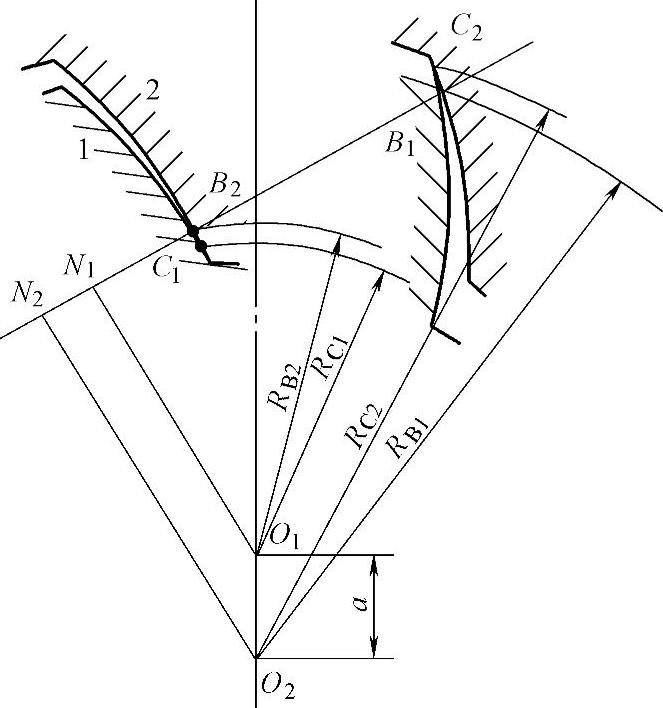

图4-4 内啮合齿轮过渡曲线干涉

由上述条件可得避免内齿轮根部过渡曲线干涉的验算公式为


避免小齿轮根部过渡曲线干涉的验算公式为:

当小齿轮是用插齿刀加工时


当小齿轮是用齿条刀具加工时


式中 z01z02———加工齿轮1及齿轮2时的插齿刀齿数;

α01α02———加工齿轮1及齿轮2时的啮合角;

αa01αa02———加工齿轮1及齿轮2时的插齿刀的齿顶压力角。

对内齿轮:当z2z1一定时,插齿刀齿数z0越少,越容易产生过渡曲线干涉;当z2z0一定时,z1越小越不容易产生过渡曲线干涉。

对小齿轮:过渡曲线干涉的可能性随小齿轮齿数z1的增多而增大;为避免小齿轮过渡曲线干涉,可增大内齿轮的齿顶圆半径。
