内齿轮传动输出时的传动比计算

输出轴固定,高速轴(转臂)输入,内齿轮输出(见图3-2),这时行星外齿轮仅作平动,不作转动,即n1=0,这种传动最适用于卷扬机构,其内齿轮与卷筒相连。

因输出机构(简称W机构)只起连接作用,并不改变转速,故nV=n1

当按已知传动比设计此种传动时,首先确定齿数差z,然后便可确定齿轮的齿数。例如,对于图3-1所示传动,z1=z∑·iHVz2=z1+z。而对于图3-2所示传动,z2=z·iH2z1=z2-z

关于齿数差z,若传动的径向尺寸有一定要求,则可根据齿轮的模数、传动比和径向尺寸来确定;若传动的径向尺寸没有限制时,z可由设计者自定。

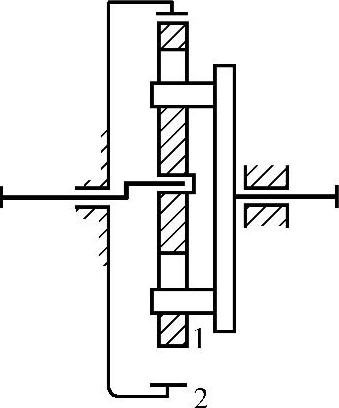

图3-1 K-H-V(N)型少齿差行星传动的传动原理

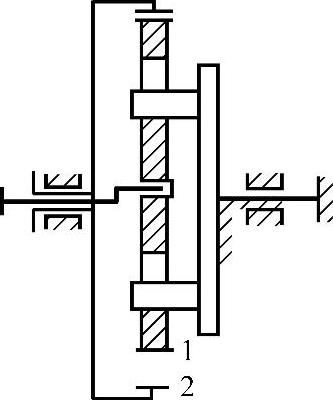

图3-2 K-H-V(N)型少齿差行星传动(内齿轮输出)(www.daowen.com)

【例3-1】 图3-1所示的传动,已知iHV=-50,m=2mm,内齿轮分度圆直径d2为200mm左右,求各齿轮的齿数及齿数差。

z=1时,则z1=50,z2=51,d2=102mm。

z=2时,则z1=100,z2=102,d2=204mm。

z=3时,则z1=150,z2=153,d2=306mm。因此,应取z1=100,z2=102,z=2。

n1=0,内齿轮输出传动比iH2的计算如下:


由式(3-2)可知,z2越大,z2-z1越小,则获得的传动比越大。此时,输入与输出的转向相同。
