施加草绘约束:固定点、线与曲线,保持位置相对稳定

1)固定。固定用于约束草绘的点、直线或曲线,使其相对于相邻曲线保持位置固定。对象本身在3D空间中不是固定的,但仍可以通过单击和拖曳来移动该对象。点、线、圆和弧都可以进行固定。不过,矩形的边是独立的对象,可以单独进行固定。

①右击所需的点、线或曲线,打开右键菜单,如图4-62所示。

②选择固定图标。

2)水平。水平用于使线段与草绘平面之间保持水平。

①右击线段打开右键菜单,如图4-63所示。

②选择水平图标,如图4-64所示。


图4-62


图4-63


图4-64

3)竖直。竖直用于使线段与草绘平面之间保持竖直。

①右击线段,打开右键菜单,如图4-65所示。


图4-65

②选择竖直图标,如图4-66所示。


图4-66

4)共线。共线用于对齐两条或多条线段。

①按住〈Ctrl〉键选择多条线段。

②右击一条选中的线段,打开右键菜单,如图4-67所示。


图4-67

③选择共线图标,如图4-68所示。


图4-68

5)平行。平行用于使两条线段保持平行。

①按住〈Ctrl〉键选择多条线段。(www.daowen.com)

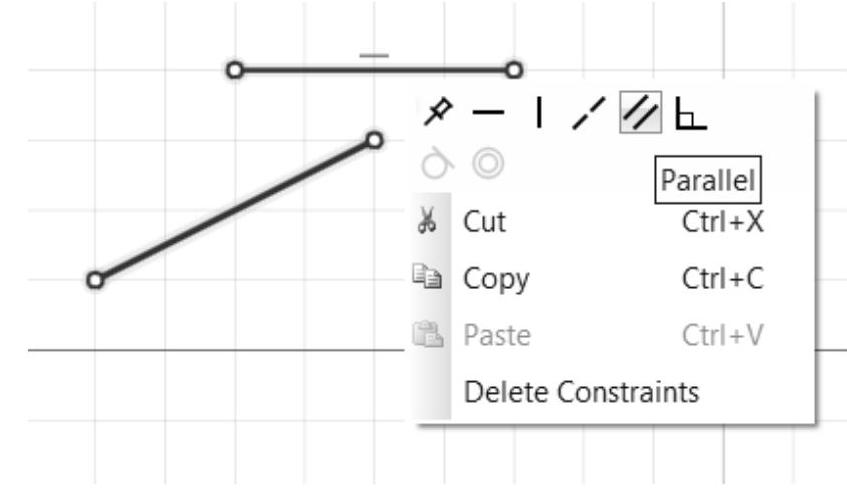

②右击一条选中的线段,打开右键菜单,如图4-69所示。


图4-69

③选择平行图标,如图4-70所示。


图4-70

6)垂直。垂直用于使两条线段保持垂直。

①按住〈Ctrl〉键选择多条线段。

②右击一条选中的线段,打开右键菜单,如图4-71所示。


图4-71

③选择垂直图标,如图4-72所示。


图4-72

7)相切。相切用于使线段与弧保持相切。

①按住〈Ctrl〉键选择直线和圆弧。

②右击直线或圆弧打开右键菜单,如图4-73所示。


图4-73

③选择相切图标。

8)共轴。共轴用于使两个或多个圆保持同一圆心。

①按住〈Ctrl〉键来选择多个圆。

②右击一个选定的圆,打开右键菜单,如图4-74所示。


图4-74

③选择共轴图标,如图4-75所示。


图4-75
