1）如果模型浏览器不可见，则可以按〈F2〉键或单击“视图”→“模型浏览器”命令来打开模型浏览器，如图3-30所示。

图3-30

2）用鼠标右键在模型浏览器中单击模型的名称，在弹出的快捷菜单中选择“新装配”命令，以创建两个新装配，如图3-31所示。

3）用鼠标左键双击装配1，以对其进行重命名。将该装配重命名为left bracket，同时将装配2重命名为right bracket，如图3-32所示。

图3-31

图3-32

4）在模型视窗中，单击底座零件将其选中，然后按〈H〉键将其隐藏，如图3-33所示。

图3-33

5）用同样的方法隐藏铰接，如图3-34所示。

(www.daowen.com)

图3-34

6）框选模型视窗中的左侧托架、螺母和螺栓，这些对象在模型浏览器中也会被选中，如图3-35所示。

图3-35

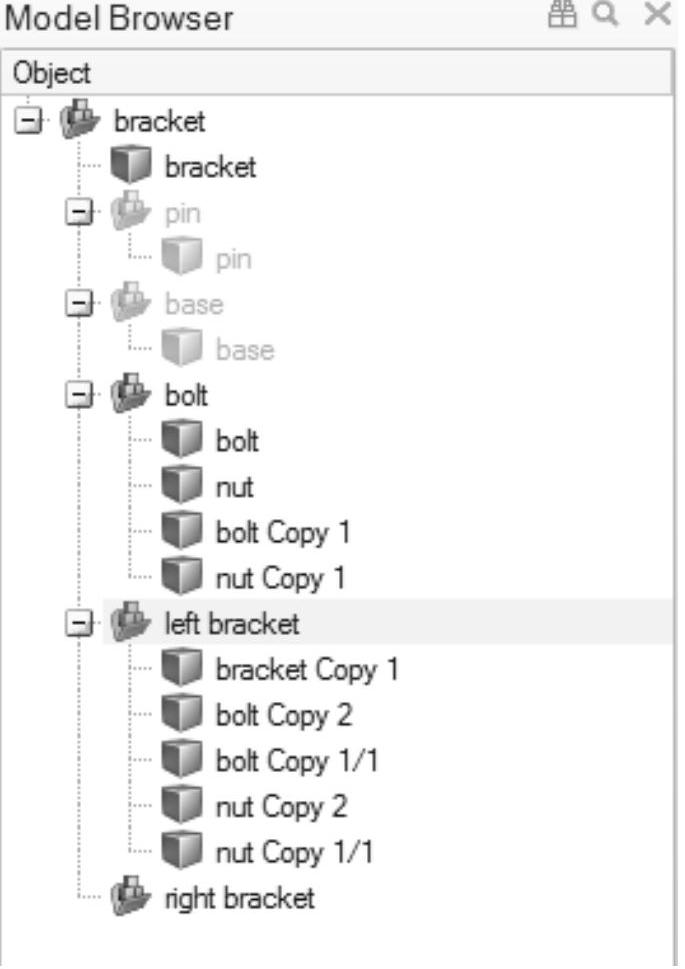

7）在模型浏览器中，拖动一个选中的零件并将其放置到左侧托架装配顶部，所有选中的对象都会移动到该新装配中，如图3-36所示。

图3-36

8）对右侧托架、螺母和螺栓重复同样的操作，首先在模型视窗中将这些零件选中，然后在模型浏览器中将其拖动并放置到右侧托架装配中，如图3-37所示。

图3-37

9）按〈A〉键显示所有零件，此时操作结束，如图3-38所示。

图3-38
