1.面板

操控面板和显示面板如图8-6所示。

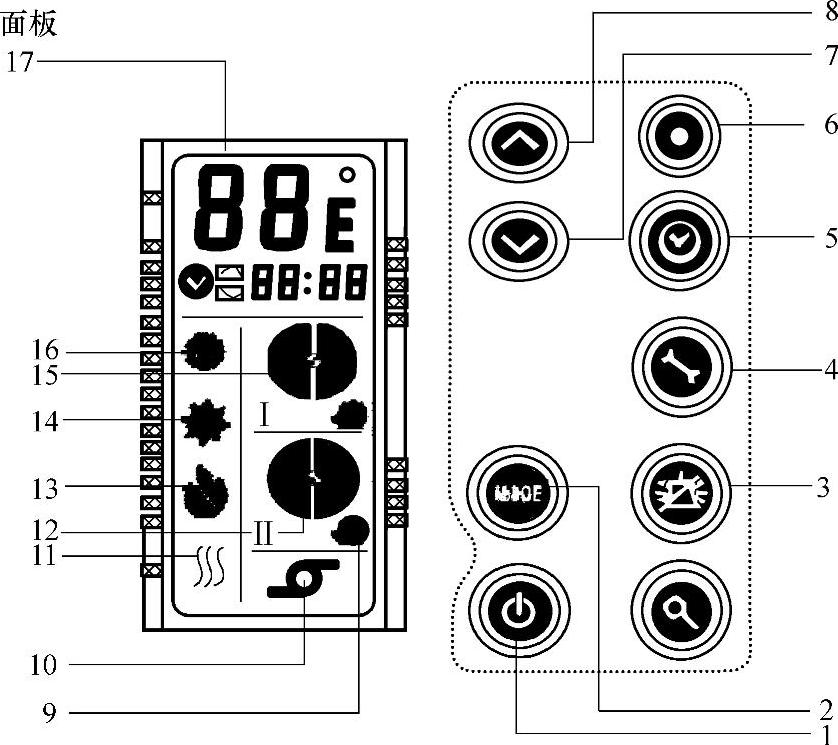

图8-6 操控面板和显示面板

1—开关按钮 2—模式按钮(模式选择包括：制冷和制热,必须在关机状态设置才有效) 3—故障复位按钮(当故障报警出现后,按此按钮进行手动复位) 4—参数设定按钮

[按此按钮实现参数设定(需密码)] 5—时间浏览/设定/定时时间设定按钮(定时开关机时间设定范围：00：00～23：59) 6—定时功能选择按钮 7、8—设定按钮(通过这两个按钮来查看或者更改参数设定值) 9—除霜显示 10—水泵起动显示 11—防冻功能起动显示 12—第二压缩机起动显示 13—电加热器起动显示 14—机组处于制热模式显示 15—第一压缩机起动显示 16—机组处于制冷模式显示 17—温度或参数显示窗口

2.面板操作功能

(1)开关机操作

先选择需要的模式,然后按压“1”键,即刻运行此模式；再次按压此键便关机。严禁频繁开/关机操作。

(2)模式选择

包括制冷和制热,必须在关机状态设置才有效。

(3)参数浏览

可浏览的参数包括：制冷回水温度、制热回水温度、冬季防冻温度、除霜间隔时间和除霜运行时间,按压“浏览”键后再按压“7”、“8”键可浏览其余5个参数的设置值。

(4)出水温度显示

在开机状态下,按压模式键,LCD显示出水温度6s并闪烁。

(5)故障复位操作

当有故障时,声音报警2s,并且背光一直闪烁,按压“3”键,故障排除,报警取消,重新恢复工作状态。若故障仍然存在,声音报警2s,背光仍然一直闪烁。

(6)参数设置

设置上述5个参数用户可根据需要自行设置。通过“4”和“7”、“8”键完成。“7”、“8”键相当于“减”、“增”。

(7)常态显示

在开机状态,显示当前回水温度,以及压缩机、加热器、水泵的工作情况；在定时状态,定时开“ON”亮,定时关“OFF”亮；在开、关机状态均可完成上述5项参数设置操作,无任何按键操作时,10s后返回常态显示,背光15s后关闭。通信失败,背光闪烁。

系统具有的功能如下：

1)制冷/制热转换。

2)冬季水系统及板换防冻功能。

3)板换高压制冷剂保护功能。

4)制冷剂系统高压/低压保护功能。

5)二通阀联锁功能。(www.daowen.com)

6)进/出水指示功能。

7)压缩机、水泵等保护功能。

8)故障报警功能。

9)系统运行状态指示功能。

3.功能说明

(1)冷气温度控制

可分为单压缩机和双压缩机控制。

1)单压缩机控制,具体控制流程如图8-7所示。

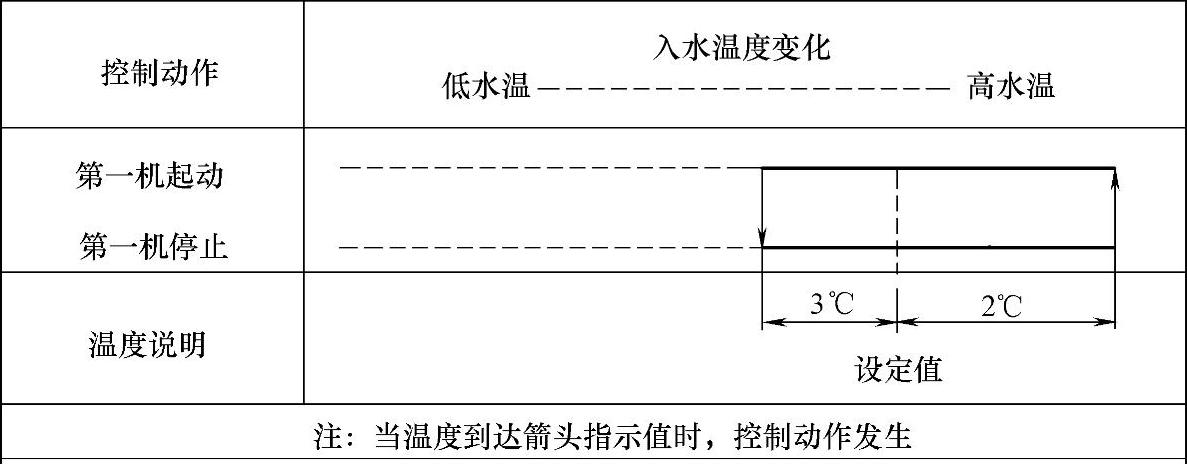

图8-7 单压缩机控制

2)双压缩机控制,具体控制流程如图8-8所示。

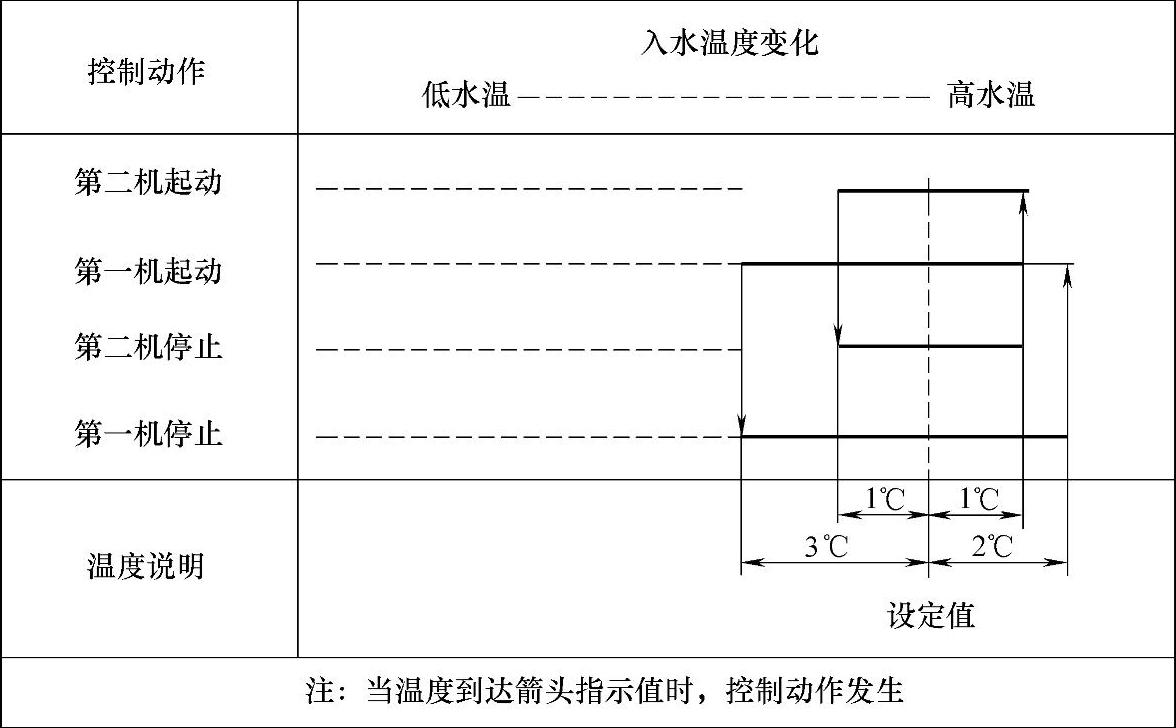

图8-8 双压缩机控制

(2)暖气温度控制

也分为单压缩机和双压缩机控制。

1)单压缩机控制,具体控制流程如图8-9所示。

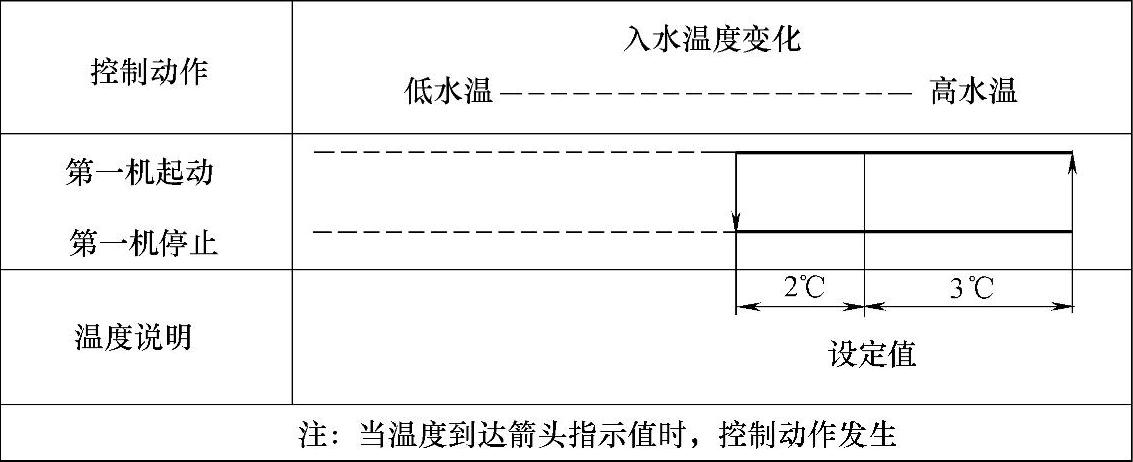

图8-9 单压缩机控制

2)双压缩机控制,具体控制流程如图8-10所示。

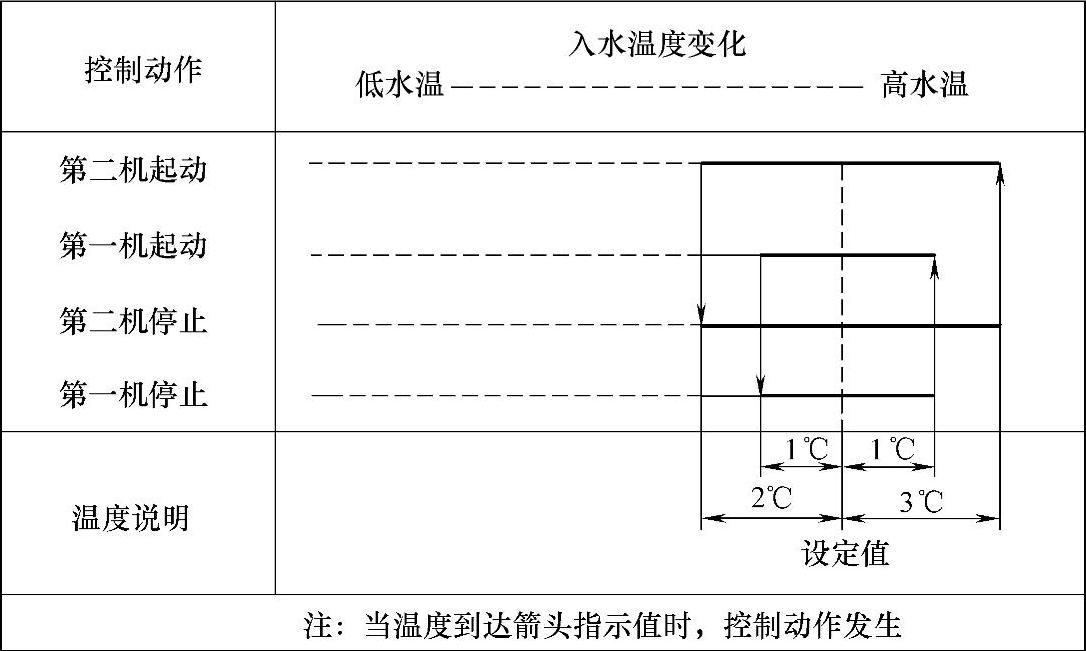

图8-10 双压缩机控制

(3)压缩机保护延时功能

机组开机起动,压缩机至少延时2min,中途自动起停,压缩机至少延时3min。

(4)电加热控制

在机组制热时,当回水温度小于设定值5℃(单压缩机机组)或回水温度小于等于设定值6℃(双压缩机机组)时,起动电加热器,当回水温度大于等于设定值减2℃时,关闭电加热器。
