对于超高层建筑,如果系统静水压力和水泵工作压力过大,设备和部件的承压超过承压能力,制冷热源设备通常有以下布置方式：

1)冷、热源设备设于塔楼外裙房顶层上,如图6-10所示。

2)冷、热源设备布置在塔楼中间的设备层,如图6-11所示。

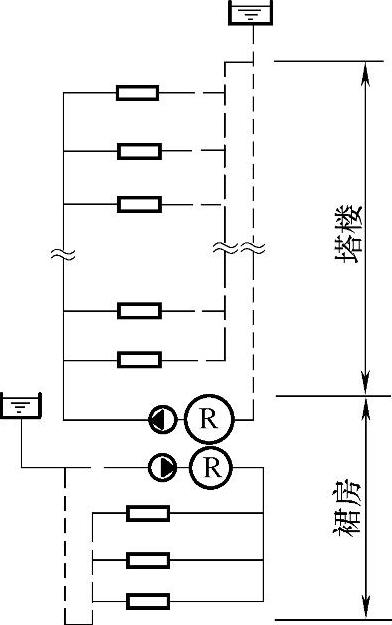

图6-10 冷、热源设备位置设在裙房顶

图6-11 冷、热源设备位置设在中间设备层

3)冷、热源设备布置在塔楼顶层,如图6-12所示。

4)在中间设备层内,布置水—水换热器,使静水压力分段承受,如图6-13所示。

图6-12 冷、热源设备位置设在塔楼顶

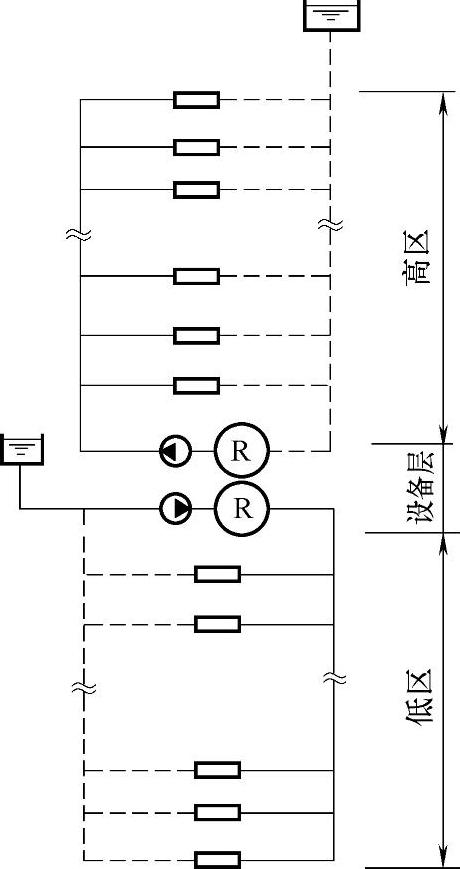

图6-13 典型水系统应用例图(一)

5)当高层上不超过设备承压能力的部分负荷量不大时,上部各层可以独立处理,如采用自带冷、热的空调器、热泵等,以减小整个水系统所承压的压力,如图6-14所示。采用以上方式时,有5点值得注意：

①冷热源设备设在裙房顶层时,根据裙房屋面的周围环境,可以考虑水冷或是风冷冷凝器。(www.daowen.com)

②采用中间设备层布置冷源设备时,选用风冷式冷凝器为宜。

③冷源设备布置在裙房顶层或中间设备层,必须充分考虑和妥善解决设备的隔振和噪声,防止噪声传播给周围环境和邻近房间。

④将循环水泵布置在蒸发器或冷凝器的出水端,可降低设备的承压。

⑤在同程式系统中,如图6-15a所示的布置优于图6-15b,有利于减少设备承压。在水系统运行时,图6-15a的A点压力为

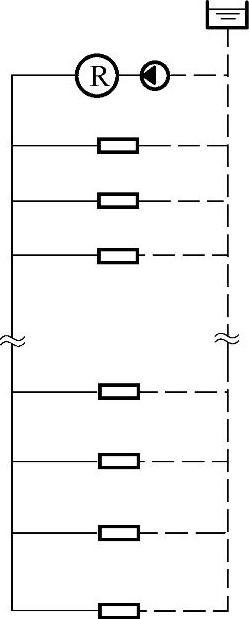

图6-14 典型水系统应用例图(二)

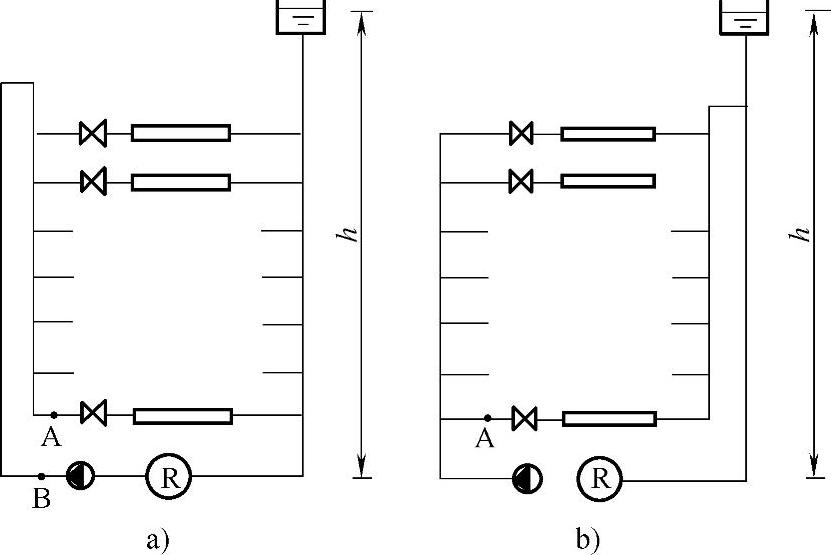

图6-15 同程式水系统两种不同的布置

a)合理的布置方式 b)不合理的布置方式

P_A=ρgh+P-P_d-ΔP_B-A

式中 ΔP_B-A——水泵出口至A点的压力损失(Pa)。

图6-15b的A点压力为

P_A=ρgh+P-P_d

6)采用复式泵时,由于总压力损失分别由一、二次泵负担,能有效地降低系统承压。
