1.水系统的水静压力

水系统承受的最大压力,通常在水泵出口,如图6-9所示,在水泵出口A处。系统承压有以下三种情况：

1)水系统停止运行时,最高压力P_A等于系统的静水压力,即

P_A=ρgh

2)水系统瞬时起动,但动压尚未形成时,水泵出口压力为系统静水压力和水泵全压之和。

图6-9 水系统的水静压力

3)水系统正常运行时,出口压力等于该点静水压力与水泵静压之和,即

P_A=ρgh+P-P_d

P_d=V²/2

式中 h——膨胀水箱液面至水泵中心的垂直距离(m)；

P——水泵全压(Pa)；

P_d——水泵出口处动压(Pa)；

V——水泵出口处流速(m/s)；

ρ——水的密度(kg/m³)；

g——重力加速度(m/s²)。

2.主要设备的承压能力

(1)冷水机组蒸发器和冷凝器的工作压力(www.daowen.com)

1)国产冷水机组：P_N=1.0MPa；

2)国外冷水机组：

①普通型P_N=1.0MPa；

②加强型P_N=1.7MPa；

③特加强型P_N=2.0MPa。

(2)国产热泵机组蒸发器

P_N=1.0MPa。

(3)表冷器和风机盘管

P_N=1.6MPa。

(4)水泵壳体的耐压

取决于轴封的形式,水泵如采用机械轴封时,工作压力可达为

P_N=1.6MPa

阀门和管道的公称压力见表6-1。

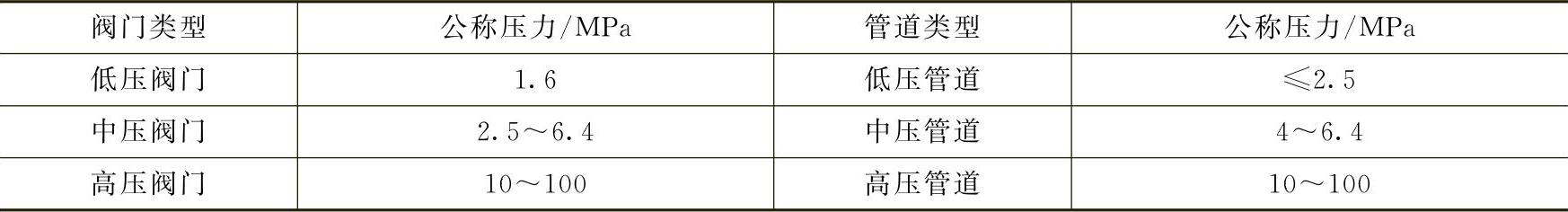

表6-1 阀门和管道的公称压力

普通焊接钢管的工作压力为1.0MPa；加厚焊接钢管工作压力为1.6MPa；直缝、螺旋缝焊接钢管工作压力为1.6MPa；无缝钢管工作压力可达1.6MPa以上。
