从水泵配置方式来分,空调冷媒水系统可以分为冷源(制冷机)、热源(换热器)和负荷(空调设备)共用水泵的单式水泵供水系统；冷源、热源和负荷分别配置水泵的复式水泵供水系统。

单式水泵供水系统如图6-7所示。如果负荷侧(空调末端)设置三通阀,则通过制冷机的流量是一定的；负荷侧设置二通阀,则系统水流量会减小。为保持蒸发器水流量恒定,应在供回水干管间设置旁通管路。

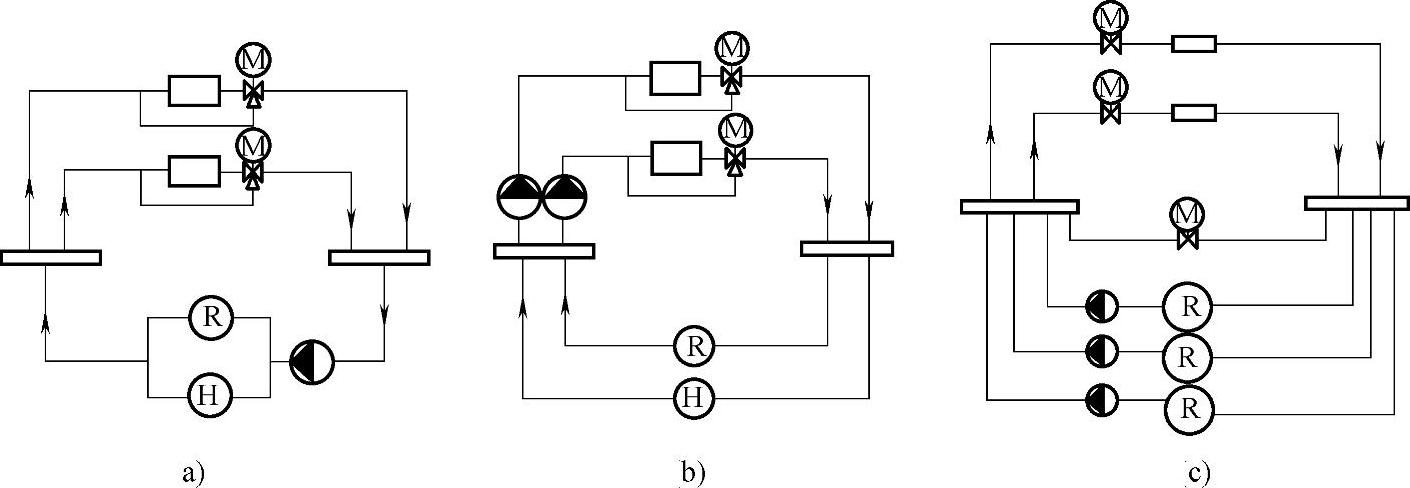

图6-7 单式水泵供水系统

a)单式水泵定流量水系统 b)分区单式水泵定流量水系统 c)单式水泵变流量水系统

单式水泵供水系统简单、投资省,但它不能调节水泵流量,故不能节省单台水泵输送能量(通常与制冷机组一对一配置)。单式水泵供水系统不能适应用户侧供水分区之间压降差别较大的情况。

采用变流量水泵供水系统时,必须在供、回水干管之间设置旁通管和旁通调节阀,在用户水量改变时,可以通过供回水干管之间压差控制器,调节旁通调节阀,改变旁通流量,以调节系统水量。在多台并联水泵时,可以实现水泵的台数控制。

复式水泵供水系统如图6-8所示。冷热源侧设置一次水泵,一般选用定流量泵,以维持一次环路水流量基本不变,在负荷侧设置二次泵,组成二次环路。各二次环路互相并联,并独立于一次环路,二次环路的划分取决于空调的分区情况。

(www.daowen.com)

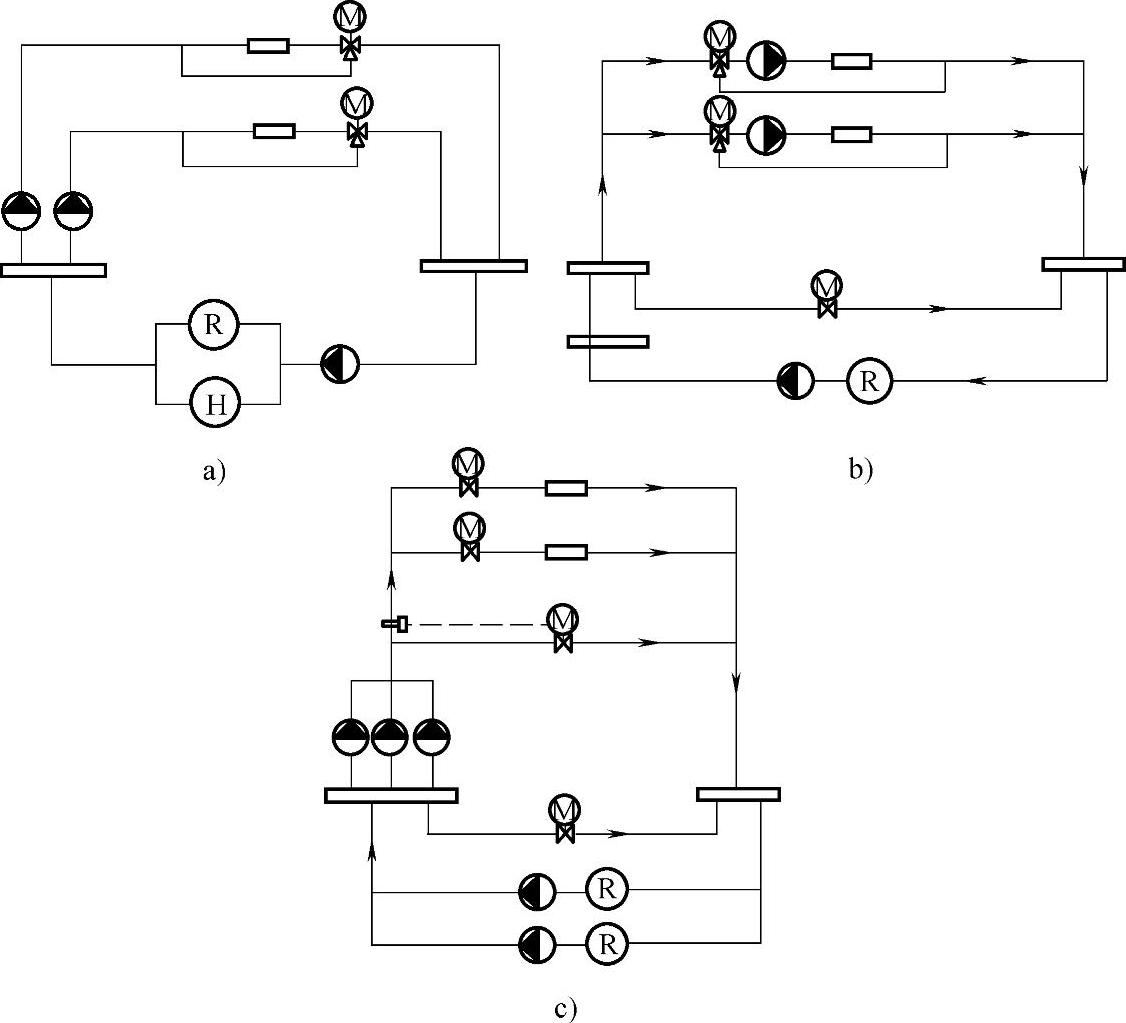

图6-8 复式水泵供水系统

a)定流量水系统 b)分区增压水系统 c)复式水泵台数控制变流量水系统

复式泵供水系统较复杂,初投资较高,但它有下列优点：

1)可以实现变水量运行工况,节省水系统输送能耗。这时,用户侧末端装置采用二通阀,控制进入盘管水流量。二次水泵可以采用变速或者定速水泵的台数控制,一次泵为定流量水泵。

2)水系统总压力较低。

3)能适应供水分区不同压降的需要。

对于有空调分区且分区负荷变化规律不一、供水半径悬殊的大型建筑物,易采用复式水泵供水系统。
