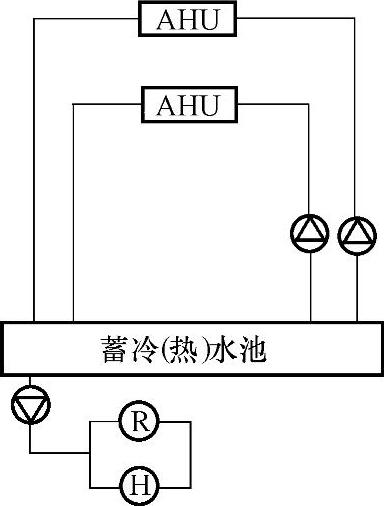

开式冷媒水系统如图6-1所示。工作水系统的回水集中进入建筑物底层或地下室的水池或蓄冷水池,再由水泵经冷却或加热后,输送至整个系统。开式水系统的管路与大气相通,所以循环水中含氧量高,容易腐蚀管路和设备,而且空气的污染物如尘土、杂物、细菌、可溶性气体等,易进入水循环,使微生物大量繁殖,形成生物污泥,故管路容易堵塞、并产生水击现象。和闭式水系统比较,除要克服管路沿程摩擦阻力和局部压力损失外,还必须克服系统静水压头,故水泵的压力较大,水泵的能耗大。所以,近年来除了开式的冷却水和喷水室冷媒水系统外,已很少采用开式水系统。

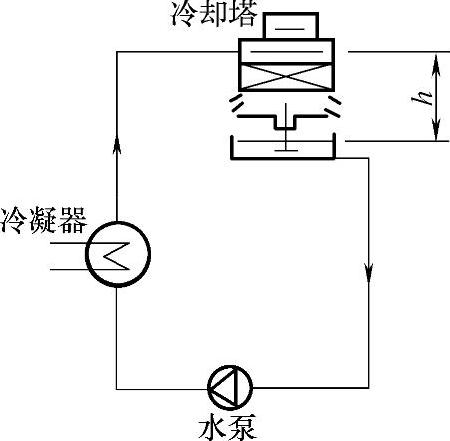

图6-2所示为开式冷却水系统示意图。为了节约水泵的能耗,冷却水池最好紧接冷却塔水系统,或者采用带贮水盘的冷却塔,不再另设水池,系统管路直接与冷却塔出水口相接。为喷水室提供冷媒水的水系统,根据制冷机蒸发器的类型、安装位置用不同的辅助水池及水泵,可以有很多种形式。

图6-1 开式冷媒水系统示意图

AHU—空气处理机 R—制冷机组 H—热水锅炉

图6-2 开式冷却水系统示意图

1.自流回水方式

如果制冷机组的蒸发水箱比喷水室底池低,则回水可靠自流回到蒸发水箱。在蒸发水箱冷却后的冷媒水,再用水泵供给喷水室使用。如图6-3所示,这种喷水系统很简单,而且也较经济。如果制冷系统用的是壳管式蒸发器,则应另设冷媒水箱和回水箱。容积较大的冷媒水箱可起蓄冷作用,以保证不断地向喷水室供应冷媒水。这时,蒸发器的位置可以在喷水池底池之上,也可以在喷水室低池之下。

(www.daowen.com)

图6-3 自流回水式喷水系统

1、7—泄水管 2—喷水室 3—循环水管 4、6—溢水管 5—补水管 8—蒸发水箱 9—冷水管 10—止回阀 11—三通阀 12—喷水泵 13—冷媒水泵 14—回水箱 15—冷水箱 16—壳管式蒸发器

2.压力回水方式

如果蒸发水箱高于喷水室底池,则不能靠自流方式回水。这时需另设回水泵,将喷水室的回水打回蒸发水箱。如图6-4所示,如果几个喷水室共用一套制冷系统,可以采用集中的回水泵。为此要增设一个低位的集水箱,使各喷水室的回水均能自流到集水箱,再用一个回水泵打到蒸发水箱如图6-4b所示。这时回水泵的开、停可由水池水位通过行程开关自动控制,选用的回水泵流量应大于各喷水室的最大回水量之和。喷水室的水泵一般仅设置一个,但也可设置大小不同的两个。因冬季加湿时,不需要很大的喷水量,如另设一台小泵,则可节约电能。喷水温度的调节可使用电动三通阀自动进行。水系统中的止回阀,主要用来防止停泵时,高位水箱的水向低位水池自流,最后从溢流管流入下水道,引起冷媒水的无益流失。如有与泵联动的自动关闭阀门,也可以代替止回阀,而且它比止回阀更可靠。

图6-4 压力回水式喷水系统

1、8、16—泄水管 2、7—溢水管 3—喷水室 4—循环水泵 5—回水泵 6—补水管 9—蒸发水箱 10—冷水管 11—止回阀 12—三通阀 13—喷水泵 14—浮球阀 15—集水箱

闭式水系统,冷媒水或热水在系统中密闭循环,不与大气相接触,仅在水系统最高点设置膨胀水箱。这种管路系统不易产生污垢和腐蚀,系统简单,由于不需要克服系统静水压头,水泵耗电量较小。
