如图4-1所示,表示出了空调器用制冷系统的原理。该制冷系统所用的压缩机没有卸载装置,风机也不变速。它常被用于中小型公共场所的空调系统中。自动控制系统主要包括能量调节系统和安全保护系统。

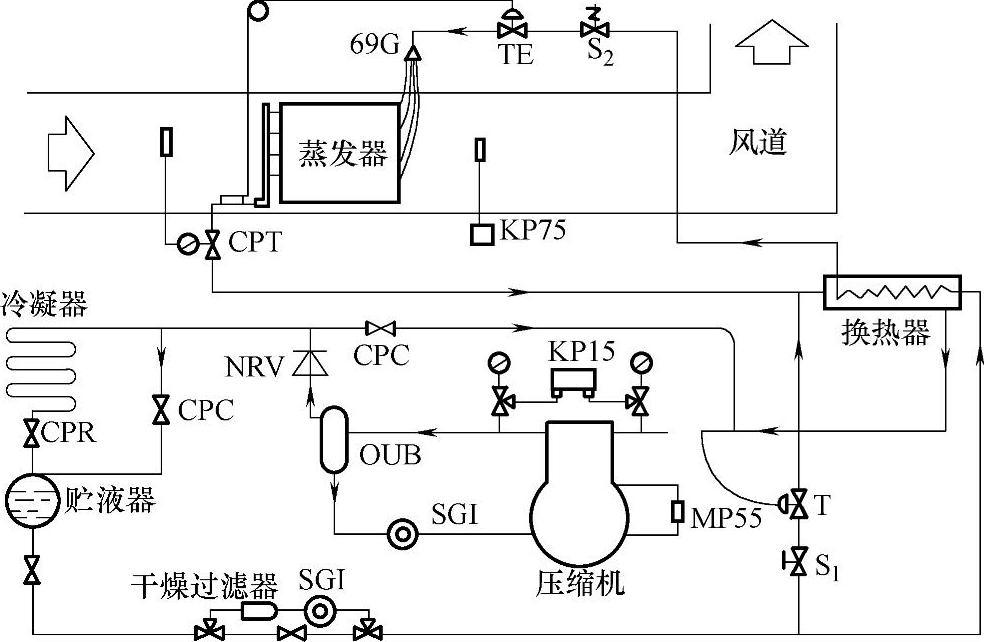

图4-1 空调器用制冷装置的自动控制系统

S₁、S2—电磁阀 TE—外平衡热力膨胀阀 T—注液阀 CPC—旁通能量调节阀 CPR—恒压调节阀 NRV—止回阀 KP75—温控器 KP15—高低压控制器MP55—油压差控制器 SGI—观察镜 CPT—温度式蒸发压力调节器

1.能量调节系统

由于外界新风温度可作为空调系统的主要负荷干扰,因此为了提高控制精度,使制冷系统的制冷量能够更好地与外界所需要的热负荷相匹配,控制系统除了进行常规的能量调节外,还增加了一些特殊的调节方法,包括采用专用的温度式蒸发压力调节器,通过引入新风的温度信号,控制流过蒸发器的制冷剂量等。

表4-1列举了该系统所采用的各种能量调节方法。

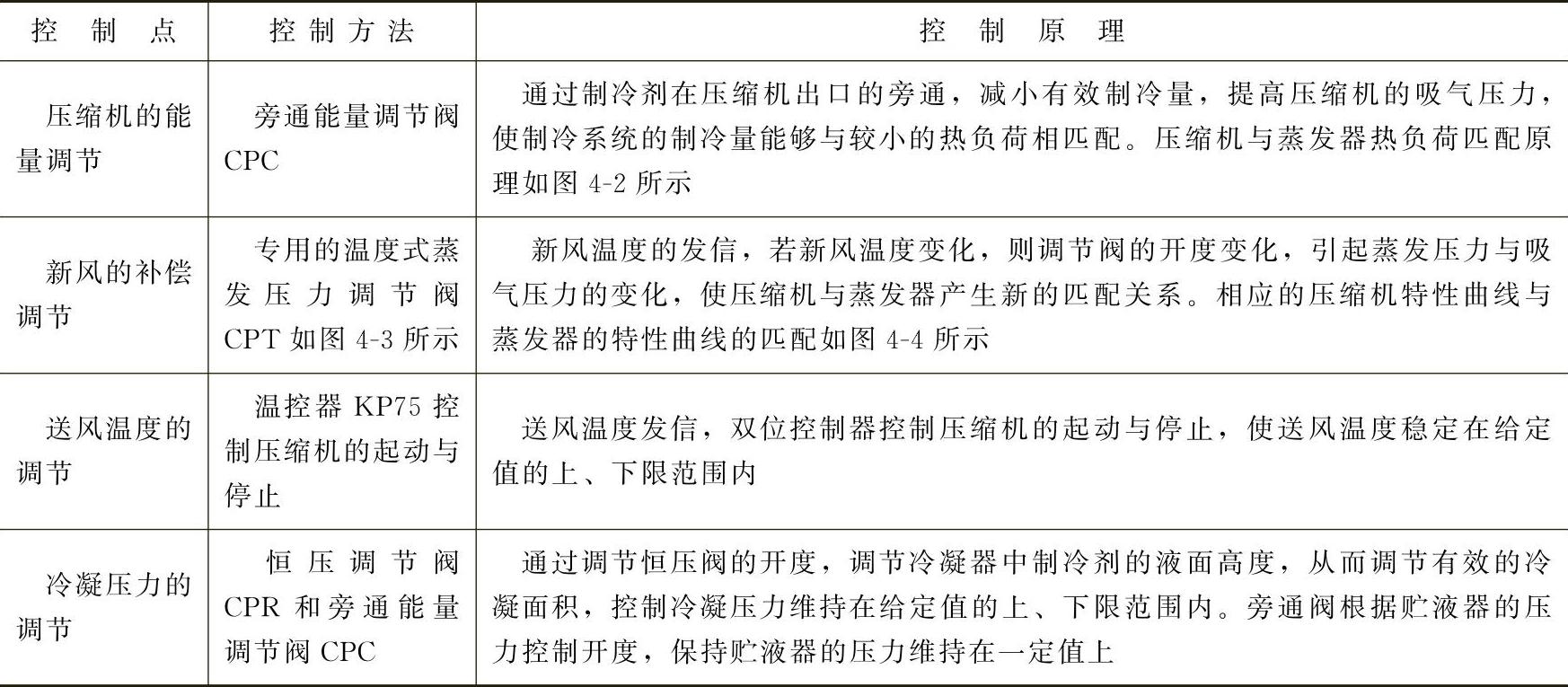

表4-1 各种能量调节方法

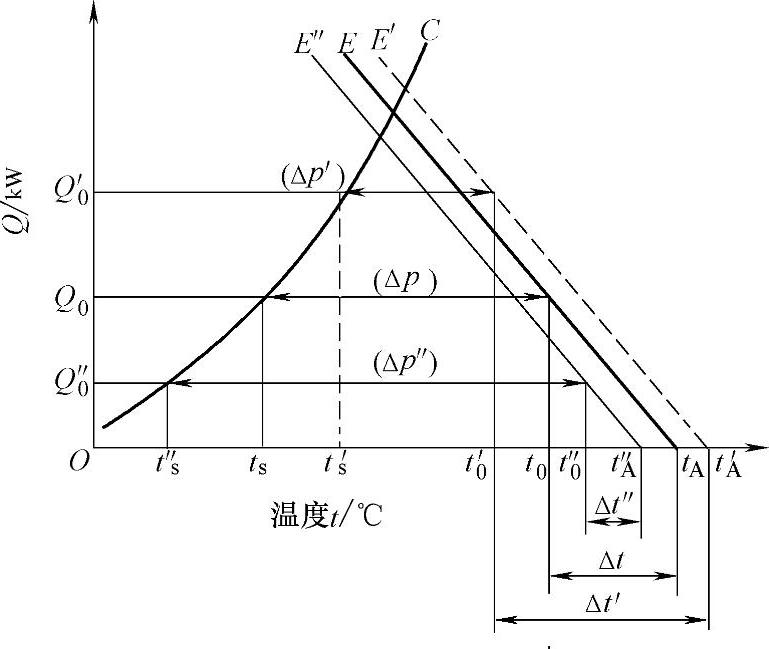

图4-2 旁通能量调节中压缩机与蒸发器热负荷的匹配(www.daowen.com)

图4-3 温度式蒸发压力调节阀CPT

1—调节螺钉 2—定值调整弹簧 3—阻尼装置 4—压力平衡波纹管 5—波纹管 6—阀盘 7—感温包

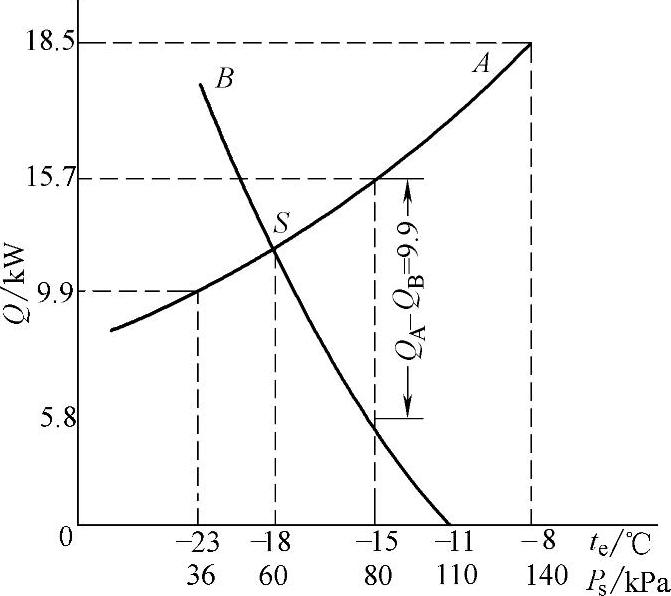

图4-4 新风温度调节中压缩机特性与蒸发器特性曲线的匹配

2.安全保护系统

为了机组的正常工作,在机组的运行系统中采用了一些必要的保护措施,见表4-2。

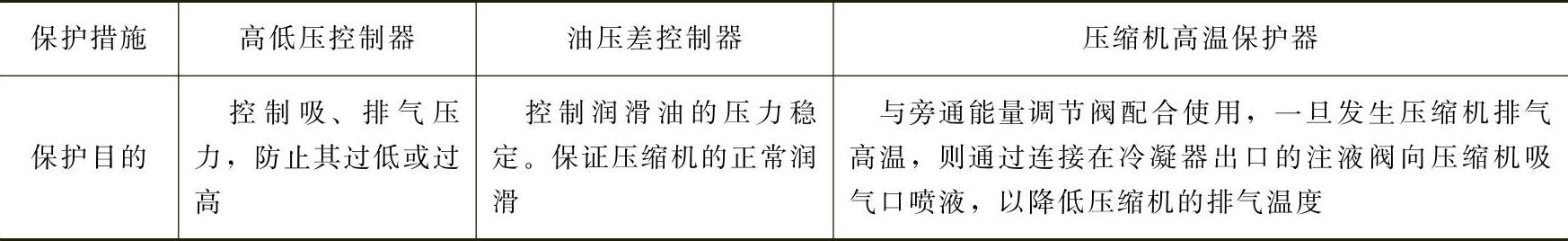

表4-2 必要的保护措施
