1.功能分散特点

(1)分散危险

分散控制系统内,各个控制单元独立运行,因此可对部分控制单元进行定期维修,当局部发生意外故障时,亦可继续正常工作,提高了整个系统的可靠性。

(2)扩充性

当导入新系统或进行系统增设时,可随时按建筑物当时的使用目的、规模、设备情况来调整系统,使得初期投资经济合理,同时可以保证将来的扩充性。

(3)简明易懂

不仅可以建筑物的设备、仪表为单位,而且可以区域、楼层为管理单位来设置控制单元,使整个系统的构成、运行状态易于掌握。

集散化管理系统系统构成概念如图3-42所示。

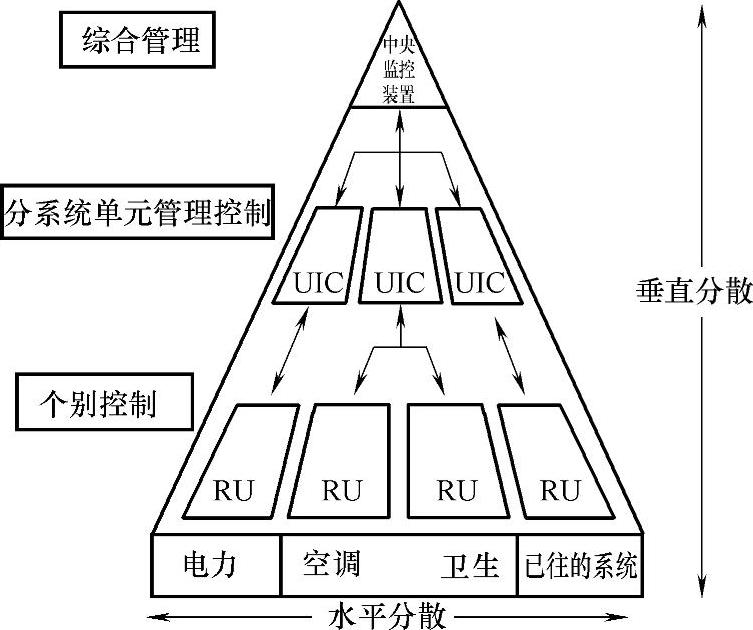

图3-42 集散化管理系统系统构成概念图

2.垂直分散和水平分散

(1)垂直分散

savic-netEV系统的垂直方向由综合管理→系统单位管理控制→个别控制三阶层构成。

下层的信息汇聚于上层,使整个系统能发挥出其最高性能。各个阶层相对独立运行,即使部分系统停止工作,也不会使影响波及整个系统。

(2)水平分散

不仅能以安装空调、电力、防灾、保安等的设备用途,也可按照建筑物的方位、楼层为单位设置控制单元。

各个单元相互独立运行,即使部分系统停止工作,也不会影响整个系统,因而可构成一个简单易懂、经济合理且安全的系统。

3.savic-netEV系统功能分散的特点

savic-netEV系统从提高以下各个功能的安全性、易管理性、性能等观点来对各个阶层的设备单元进行合理的分散,这些功能包括测量值或设备的运行状态、警报状态等数据的收集,收集完毕数据的1级存储(短期),数据分析、处理用的2级存储(长期),系统控制和个别控制,如图3-43所示。

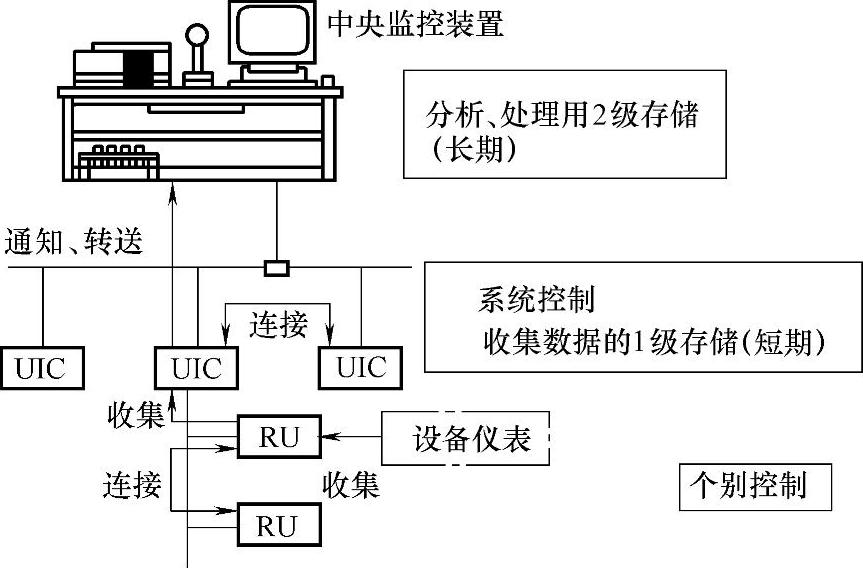

图3-43 savic-netEV系统功能分散概念

(1)控制功能的合理分散

将控制功能分散至各系统的下层,再按照是属于分别控制还是多个仪表、设备作为一个系统来控制做进一步的划分,从而提高安全性、仪表/设备之间的协调性,达到有效的控制。

(2)数据存储功能的合理分散

将存储数据分为两个层次,使对处理的实时性要求不同的监视和管理两个功能能够同时进行。

由于减轻了层次数据的传送负载,实现了监视数据用高速数据和管理用大容量数据同时传送,大大提高了系统的性能。

4.系统操作人员援助功能和数据管理功能原理

(1)操作人员援助功能

丰富的信息显示功能,简明易懂的操作,不需在意管理点数的规模便可正确地掌握住信息,进行有效地监视工作。

1)总图显示功能(最多300张/系统)：建筑物内各管理点信息,在高清晰度的图像画面上进行显示。在图像画面内,不仅可显示管理点的信息,而且可以穿插显示有关画面,容易地掌握跨多个画面的信息。

作为管理点信息的显示方法丰富多彩,不仅可显示象征图形的颜色变化、测量值的数字颜色变化,还可以模拟类似风扇转动等卡通图显示设备的运行状态,用色彩的灰度变化显示测量值的微小变化,用数据模拟表的形式显示测量值,用高度分类显示水位,用“活线”的颜色变化显示线路/管道的状态等。即使多种信息混同在一起,也能容易地掌握建筑物内各种设备的情况,还可在图形中插入静止画像(如图片等)。

另外,可根据设备的规模选择标准尺寸或4倍尺寸进行显示。最大登录件数(管理点信息)是标准尺寸/4倍尺寸都为100件(管理点+画面切换用动画)。

2)画面浏览功能：多张总图或各种一览表,当信息量超过了一张画面可显示的容量时,可利用上下左右画面浏览功能,容易地获得所需信息。

3)多视窗显示功能：可同时显示多画面。多视窗显示可一边自动选择画面的张数/显示位置一边显示,因此只需用一般的操作即可容易地掌握相关画面之间的信息。

4)个别点详细显示功能：根据需要,可显示及更改每个管理点拥有的设定信息。用个别点画面(以对话框方式)显示监视所需一般信息,必要时用个别点详细画面来显示、设定更换详细的信息,也可从总图上选择管理点,显示有关信息。另外,可以从此画面打开相应的控制程序画面。

5)未确认警报一览表功能：警报发生后,可打印出来被操作人员确认的警报一览表。

可对显示中的未确认警报点进行个别或一齐确认,同时还可移至相应总图,显示警报指示画面。

6)一览表显示/打印功能：可进行下述一览表的显示/打印,可使用查找功能,显示更符合条件的内容：

①警报一览表：显示/打印现在处于警报状态的管理点。

②运转设备一览表：显示/打印现在处于运转状态的管理点。

③停止设备一览表：显示/打印现在处于停止状态的管理点。

④状态点一览表：显示/打印状态点、警报点的现在状态。

⑤测量点一览表：显示/打印测量点的现在状态。

⑥设定值一览表：显示/打印设定值的现在状态。

⑦累积点一览表：显示/打印累积点的现在状态(累积值)。

⑧设备一览表：显示/打印系统所有管理点的现在状态。

⑨维修设备一览表：显示/打印现在处于维修状态的管理点。

7)以往画面功能显示：可记忆以往显示过的5个画面,使得显示过去的画面的操作变得非常容易。

8)画面预约功能(最多20画面/MCU)：预先将所需画面登记号,必要时可立即调出。因此,将监视业务中经常使用的画面登记号,不必考虑画面的层次结构、画面号码等,即可容易地调出所需画面。(www.daowen.com)

9)画面直接选择功能、警报指示画面显示功能(最多255件信息/系统)：不需要考虑画面层次结构,只用简单的操作即可直接显示所需画面。对每个管理点均可显示警报指示。事先将警报发生时的处理方法、处理顺序、联络对方等信息登记号,有助于发生紧急情况时的妥善处理。

信息长度：80字/行×10行/信息。

10)控制程序一览表显示功能：显示各种控制程序的设定状况。选择一览表中的项目,可显示相应的控制程序画面,可对每个程序设定名称,便于查找目标控制程序。

11)程序统一设定功能：只需进行一次设定,即可同时更改多个程序的设定内容。预先将可做相同设定的多个程序编成一组(做程序登记),然后对跨越多个UIC的多个程序进行统一设定,减轻了操作人员的设定操作负担。

12)主要设备3拍操作功能：对每个操作点的起动/停止方式可设定为2拍或3拍操作。3拍操作时,在对设备发出起动/停止指令前,先发出确认声音,同时需进行确认操作。用于变电设备等重要场合时,可避免因误操作而引起重大事故。

操作过程如下：

①2拍操作：选择设备→选择起动/停止→实行；

②3拍操作：选择设备→选择起动/停止→确认输入内容→确认广播→实行。

13)连续运转时间监视功能：状态点的连续运转时间超过设定值时发出警报,提醒操作人员注意,目的是避免因活动开关和水位开关等的故障引起水泵、污水泵、排水泵的空运转或烧坏电动机事故的发生。

14)警报器输出功能：4个警报等级,每个等级的声音可从10种警报声中选择。警报声的音量可通过画面任意调节,配合设备环境加以运用。

(2)数据管理功能

1)日报显示/打印功能：按照设定的格式(管理点、日报名称、检查栏的有无、日结算等),自动打印出测量值和累积值,将结果作成电力运转日报、空调运转等日报,每天一次,在指定的时间自动打印出报告。也可通过手动操作,随时打印出包括当天在内的过去7天的日报。

打印数据：日报数据、每小时的累积值或最大/最小/平均/正点值。在CRT以与打印格式相同的形式显示数据(但是没有日报题目、检查栏这两项内容)。

2)月报显示/打印功能：按照设定的格式(管理点、月报名称、检查栏的有无、日结算等),自动打印出测量值和累积值,将结果作成电力运转月报、空调运转等月报,每月一次,在指定的时刻打印出报告。也可通过手动操作,随时打印出上个月、某日为止的月报。

打印数据：日报数据可打印当天合计/负载率(只限于累积值)及最大/最小/平均值；月报数据可打印月合计/上月合计/负载率(只限于累积值)及最大/最小/平均值(打印日报数据后继续打印)；年报数据可打印本年度的当月为止的月报结果相对的月报合计值/去年合计/负载率(只限累积值)及最大/最小/平均值。在CRT以与打印格式相同的形式显示数据(但是没有月报题目、检查栏这两项内容)。

3)年报显示/打印功能：测量值最多800点,累积值最多800点,按照设定的格式(管理点、年报名称、检查栏的有无、日结算等),自动打印出测量值和累积值,将结果作成电力运转年报、空调运转等年报,每年一次,在指定的时刻打印出报告。也可通过手动操作,随时打印出去年、某日为止的年报。

打印数据：月报数据可打印月报数据月的合计/上个月合计/负载率(只限于累积值)及最大/最小/平均值；年报数据可打印年合计/去年合计/负载率(只限于累积值)及最大/最小/平均值(打印月报数据后继续打印)。在CRT以与打印格式相同的形式显示数据(但是没有年报题目、检查栏这两项内容)。

4)管理点倾向图显示功能：每个管理点可从管理点详细画面用倾向图(累积值是条形图)的形式,显示自己以往的履历数据。

显示时间范围：2h、4h、8h、12h、24h、48h。

显示(存储)数据量：测量点48h时(周期为1min)内的数据；累积点48h内(每小时的累积值的数据)的数据；发令点48h内(最多200个状态变化)的数据；状态点48h内(最多200个状态变化)的数据；警报点48h内(最多200次)的数据；设定点48h内(最多200回设定记录)的数据。

5)履历倾向图显示/打印功能：最多可显示8个管理点的测量值、累积值图形。图形种类可任意组合,可选用折线图、条形图、积层图、分散图、折线与条形的组合、折线与积层的组合图等显示数据(数据收集周期为最短1min～1个月)。

显示对象管理点数：折线图、分散图,所有管理点；条形图；积层图,检测点800点；折线与条形的组合,累积点800点；折线与积层的组合。

显示时间范围：可从2h、4h、8h、12h、24h、48h、日报、月报、年报中任意选取。

注意：日报、月报、年报数据最大可显示测量点800点、累积值800点,其他的数据可对所有的管理点进行显示。

显示时间范围：时报、2h、4h、8h、12h、24h、48h(2天)的内容；日报,7天(包括当天)的内容；月报,本月及上个月的两个月的内容；年报,本年度及去年的2年的内容。

注意：登记在高速倾向图显示/打印功能中的管理点,因各点的收集周期不同,因此可显示的时间范围有可能不同。

6)高速倾向图显示/打印功能：可选择数据收集周期为5s、10s、30s,用折线图进行高速显示。根据收集周期的不同,自动调节数据的更新周期。

收集形式：最新型,以短周期连续进行数据收集；指定型,根据时间/警报等设定条件进行数据收集。

注意：收集周期及对象点数,根据系统构成(使用装置)的不同而相异。关于登记在高速倾向图形式/打印功能中的管理点,因收集周期不同,可显示(存储)最多6000个数据(存储时间)100min～48h。

7)警报履历功能：当管理点发生警报或解除警报时,该管理点的信息随同月/日/时间存入数据库。存储的警报履历数据可根据时间顺序、发生日期和警报级别等条件进行查找,以一览表的形式显示及打印,并可事先登记好查找条件,容易地掌握建筑物的使用和管路状态。

警报数据可作为设备维修、改善运行方法的参考资料。

8)操作/状态变化履历功能：操作人员发出的起动或停止指令、施行的程序更改操作以及设备的状态变化等信息随同时间等内容一齐被存入数据库,对每个管理点可指定是否进行存储,可指定时间顺序、发生日期、操作人员(仅限操作履历)、发令者(仅限状态变化履历)等条件对存储的数据进行查找,以一览表的形式显示和打印。也可事先登记好查找条件,以便容易地掌握建筑物的使用和管路状态。

注意：发令者是指引起设备状态发生变化的原因(如操作人员、时间日程表等),用文字记号(MAN、SCH等)来表示。

9)用户数据处理功能：将存储于中央监控装置内的测量值、累积值等履历数据输到软盘、硬盘、MO(光盘),通过数据库/表格计算软件对数据进行处理、分析,使数据得以有效应用。

输出文件形式：CSV/TEXT/MS-Excel形式。

10)履历数据重新显示功能：将履历倾向图显示和打印功能、高速倾向图显示和打印功能、日报/月报/年报显示和打印功能、警报履历历史、操作/状态变化履历功能内收集和存储的数据,以1个月为单位输出到光盘(MO),进行长期保存,必要时可通过中央控制装置管理显示打印,有效地利用以往的数据,提高建筑物的管理效率。

输出可能的数据如下：

①履历倾向图显示和打印功能,履历倾向图全登记点；

②高速倾向图显示和打印功能,高速倾向图的全管理点；

③日报/月报/年报显示和打印功能,1600点/系统(测量值800点、累积值800点)；

④警报履历功能,全数据；

⑤操作/状态变化履历功能,全数据。

11)运行时间/运转次数累积功能、维修监视功能：累积设备的运行时间、运转次数,作为维修的参考指标。累积设备仪表的运行时间及运转次数,监视每台设备的运行状况。将已达到预定维修时间、次数的设备通知操作人员,准备进行设备维修。

设备的运行时间累积值包括累积运行时间(从设备运转开始到现在)和累积经过时间(从实施维修后起至现在)两个指标。

设备的运行次数累积值包括累积运行次数(从设备运转开始到现在)和累积经过次数(从实施维修后起至现在)两个指标,而目标时间和目标次数则只与累积经过时间和累积经过次数有关。

一览表显示和打印：可选择全监视对象点或只选择超越了目标时间、目标次数的管理点打印；可指定自动(每月1次)或手动打印。

通过有效地利用BA系统的收集和存储大量信息,提高建筑物的管理效率。将BA系统内存储信息根据需要加工成表格或各种图形的形式,通过对各种数据进行有效分析,提高设备仪表的运转效率,创造舒适的环境,节省能源。
