1.某会堂空调微机监控系统

某会堂的空调及制冷站系统采用RH分布式计算机控制系统进行控制管理。它由6台中央管理机、近60台RH-DCU现场控制机及相应的通信网络和通信设备构成,系统主要分冷冻站的控制管理和几个区空调的控制管理。

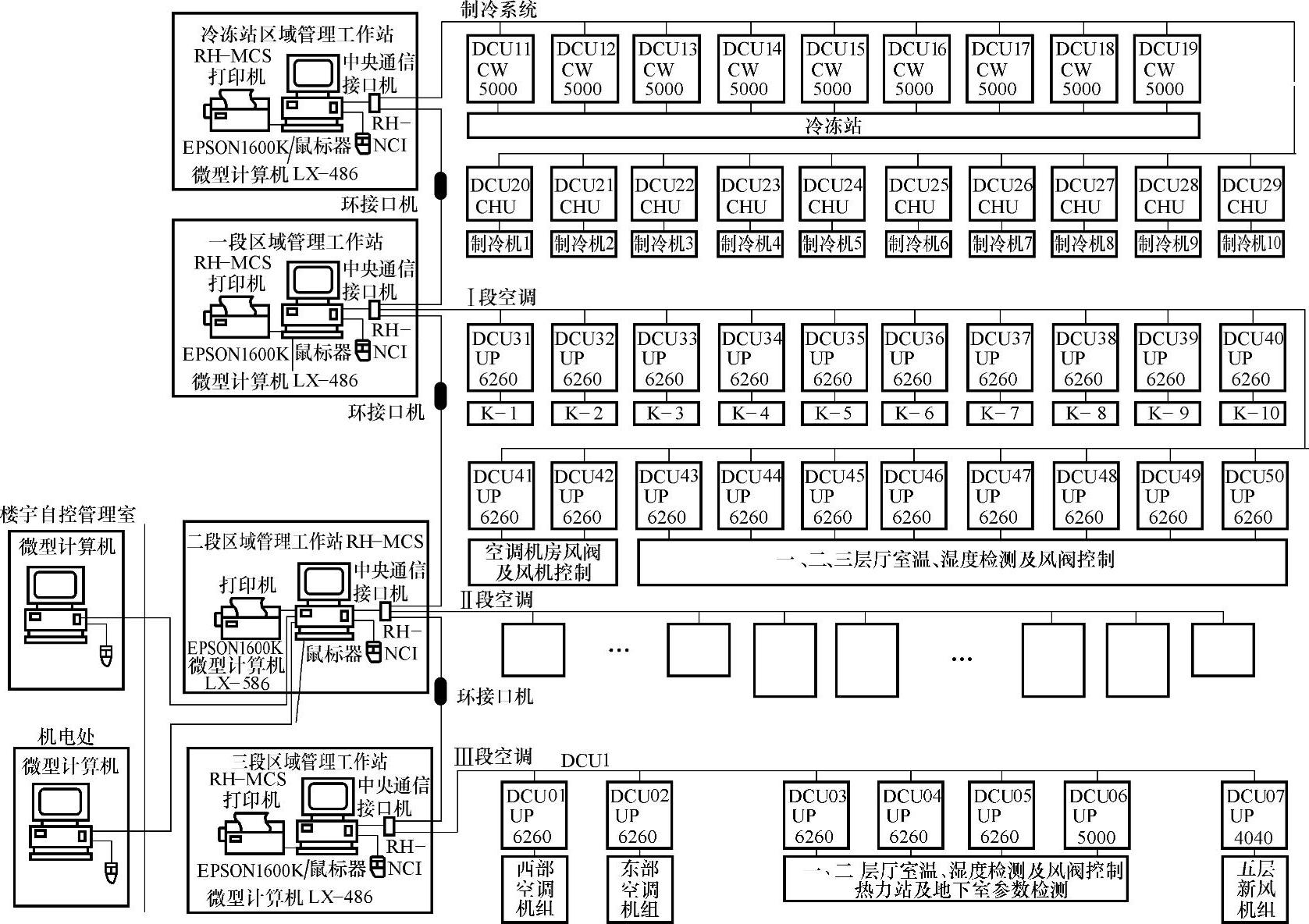

空调微机监控系统如图3-40所示。由于某会堂的使用特点,各厅堂在使用前要迅速将环境参数调整到要求值,在使用时负荷会突然增加,要求空调系统能及时做出反应,对环境参数给予准确控制。此外,各厅的同时使用率不高,因此通过风道连接各厅的空调系统,在需要时调整有关的电动风阀,可调用邻近厅堂的空气处理设备共同承担一个厅堂的预冷和使用时的高负荷,同时还可使一台空调机出现故障时起动邻近的机组。

图3-40 某会堂空调微机监控系统

这样,除常规的控制调节和管理外,计算机系统还要做的工作如下：

1)根据厅堂使用要求和空调机组状况,自动对风阀进行一些相应转换,对风道系统进行调整。

2)根据预先规定的时间表,自动提前起动空调系统,使相应的厅堂在规定时间达到要求的环境参数,并能在负荷大幅度变化下维持环境参数。

3)根据各厅堂空调的要求,相应调整冷冻机的运行台数,使之与变化的需求相适应。

这些工作都由设在几个区的中央管理机来承担,由运行管理人员预先设定好各厅堂要求的运行时间表和各时间段的温、湿度标准,风道调整要求等,中央管理计算机即可根据这些要求,实时指挥各台现场控制机进行相应操作,完成这类控制调节任务。

2.某饭店中心空调自控系统

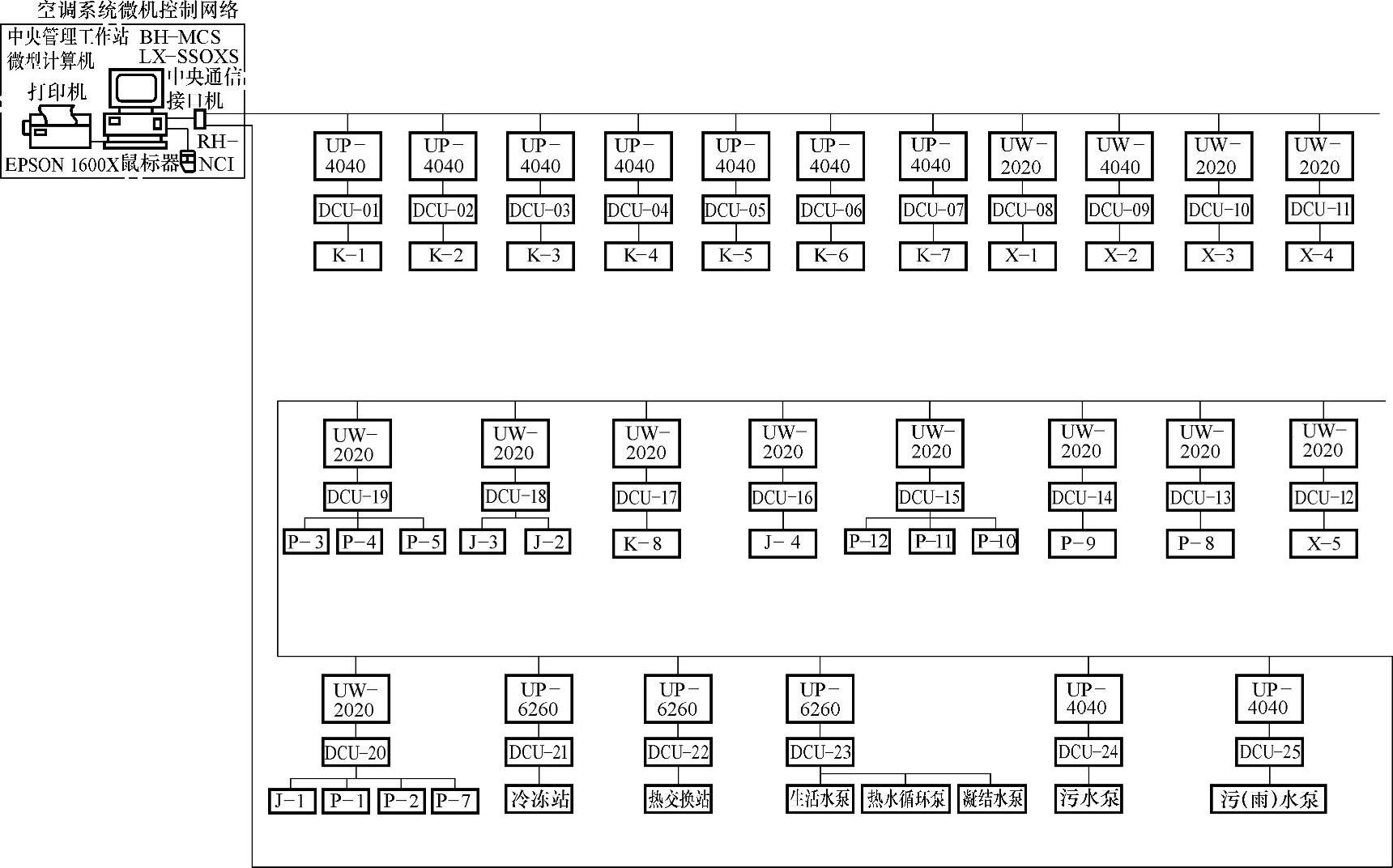

某饭店为一公用性建筑,该工程的自控工程监控范围为K1～K8共8个空调系统、X1～X5共5个新风机组、15个送排风系统、冷冻站、热交换站、生活水系统及雨水系统、污水系统等,如图3-41所示。

图3-41 某饭店中心空调自控系统

该系统由一套中央管理工作站、25台DCU现场控制机、1套RH-NET局部通信网及若干温度传感器、压力传感器、流量传感器、电动执行器等设备组成。

(1)中央管理工作站功能

控制系统图形显示(网络图、系统图、曲线图)；系统运行参数及设备状态的实时监测与显示；设定值修改；设备的远程控制；故障诊断与显示；中央管理工作站的运行控制；数据库检索和打印报表。(www.daowen.com)

(2)RH-NET局部通信网络

由一台中央通信接口机(RH-NCI)、25台现场机通信接口(RH-NTI)及通信线路构成,它负责中央管理工作站与各现场控制机及现场控制机之间的数据传输与数据共享。

(3)现场控制机

共用9台RH-DCU-4040型现场控制机、12台RH-DCU-2020型现场控制机和4台RH-DCU-6260型现场控制机对空调系统、新风系统、15个排风系统、冷冻站、热交换站、生活水系统和雨水系统、污水系统进行控制管理,针对不同系统,配置不同型号的现场控制机。

主要功能如下：

1)自动实时检测新风、送风、回风和被控环境温、湿度。

2)自动实时检测冷热水阀门开度及送风机、进风机、排风机的起停状态。

3)自动实时检测蒸汽压力、热力温度、流量、水泵起停状态及水池水位。

4)根据气象参数及不同控制要求,自动调节和切换各阀门,从而控制新风处理状态及全空气空调系统的室内状态。

5)能够实现被控参数设定值的修改。

6)能够接收中央管理工作站的运动控制功能。

7)风机与相关阀门的软件联锁。

8)控制机具有掉电保护功能。

饭店的水系统控制机范围主要有：生活水系统、高低压热水系统、凝结水系统,以上系统共用一台RH-DCU-6260型现场控制机。

生活水系统中有两台生活水泵,一用一备,根据屋顶水箱和地下贮水池的水位来控制泵的起停,并实现报警。高低压热水循环泵一用一备,由回水温度来控制起停,同时实现溢流报警。
