1.运行注意事项

变风量空调系统的特点,就在于其系统的送风量随空调房间内热负荷的变化而发生变化,以维持空调房间内的温度相对稳定。因此,要使变风量空调系统正常运行,既实现变风量空调系统的节能降耗,减少运行费用,又要保证空调房间的使用效果,应注意以下4个方面：

1)变风量空调系统在运行中,是以送风状态点不发生变化,根据室内热负荷的变化来改变空调房间内的送风量,达到空调房间内温度的稳定的。因此,巡视检查和调节系统的运行状态,维持系统送风温度的稳定则是其主要任务之一,一旦发现送风温度偏离设计值,则应采取相应措施,如调节露点、调节二次加热和调节二次回风等。

2)及时进行冬、夏季运行工况的转换。我们知道,变风量空调系统一般在运行中,其送风状态点的温度全年分为两个阶段,即在夏季运行中,系统的送风状态点温度低于空调房间温度,而且在空调房间热负荷(即室内工作的发热设备和人员)相对增加时,则由控制系统驱动末端装置加大送风量,反之则减少送风量。而在冬季的运行中,系统的送风状态点温度高于空调房间内的空气温度,而且在空调房间内的热负荷(即室内投入工作的设备和人员)增加时,控制系统将驱动末端装置减少送风量,反之则增大送风量。也就是说,变风量空调系统在冬、夏季的运行中,调节方式是不一样的。同时在一般的变风量空调系统中,空调房间内除安装有室内温度调节拨盘外,还安装有冬、夏季运行转换开关,集中控制为冬季运行方式,则应由空调系统在运行中来决定。如果在不应该进行冬、夏季运行工况转换时,进行了季节运行工况的转换,必将造成调节的混乱,在调节房间温度时,本应加大送风量,反而减少了送风量,从而无法满足空调房间温度要求的需要,产生不良后果。

3)空调房间内空气状态点的监控。在变风量空调系统的运行中,对于空调房间内空气状态点的监控则是必不可少的。我们知道,空调运行管理人员的职责就是保证空调房间内要求的空气参数在要求范围内,所以应首先检查空调房间内安装的冬、夏季转换开关位置是否正确及变风量末端装置是否发生故障。

在变风量空调系统运行中,如果系统的送风温度正常,而房间内温度发生异常,则基本上是由上述原因造成的。应该教育空调房间内的工作人员,不要随意调整房间内安装的温控器和转换开关,必要时可将其封闭或用一继电器代替转换开关,由控制室内控制运行的工况转换。

4)风道静压的监控。变风量空调系统中的送风量是由风道中的测压控制器控制驱动送风机的电动机转速,或调节送风机入口圆形瓣式启动阀的开度来达到调节系统送风量的目的的。也就是说,要维持风管静压在一定范围内。如果系统在运行的某时刻风管内的静压超过设计值,一般造成此种情况的原因可能为静压器失灵、风机转速的调节机构或驱动风机入口启动阀的执行器发生故障,因而在系统的运行中要注意风道静压的变化,如果发现异常现象,则必须及时处理,以保证系统的正常运行。

2.无末端再热系统的全年运行调节(www.daowen.com)

全年各空调房间有恒定的冷负荷或变化较小时(例如位于建筑物的内区),处于此条件下的变风量空调系统,一般在每个房间的送风管上(或送风口前)安装无末端再热装置的变风量末端装置,对各空调房间送冷风。室内温度调节器调节送入房间的风量,送风量随着冷负荷的减少而减少,如图2-22所示。此时被调房间的相对湿度略有增加,但对于湿度严格要求的房间,通过此种运行调节基本上可以满足室内要求的参数。

3.系统的全年运行调节

全年各房间无恒定冷负荷,且变化较大时(例如建筑物的外部区),一般在通往各房间的送风管道上或送风口之前安装有末端再热设备和变风量末端装置,此种系统全年均送冷风。由于室内的冷负荷变化较大,因此当室内送风量随室内的冷负荷减少而减至室内最小风量时,就不可能再通过减少送风量来补偿室内继续减少的冷负荷,此时可通过末端加热器来提高送风温度,向室内补充热量以维持室温不变,如图2-23所示。

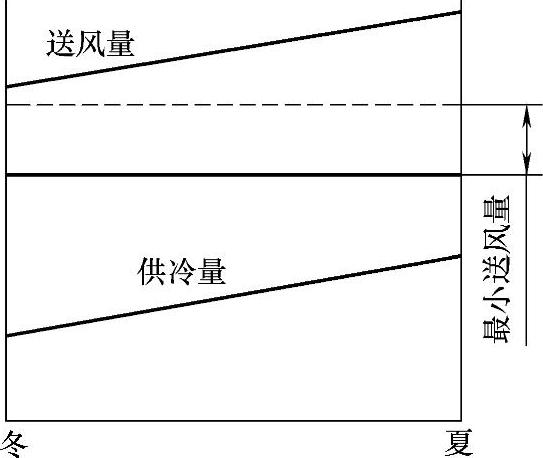

图2-22 无末端再热的变风量空调系统全年运行图

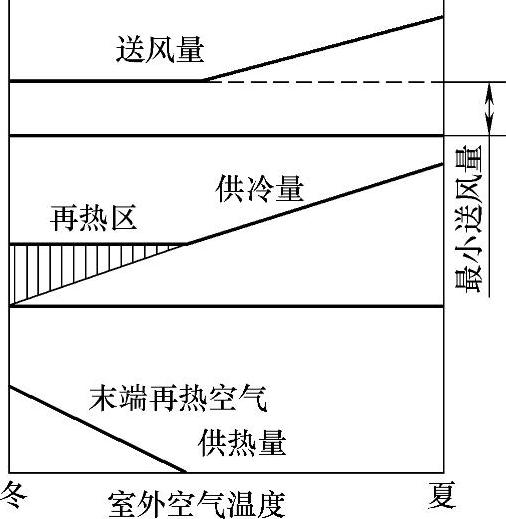

图2-23 有末端加热器的变风量空调系统全年运行图
