1.风机盘管机组的结构形式

表2-13已指出风机盘管机组按结构形式分主要有立式、卧式、吊顶式等形式,现结合产品做一介绍。

(1)卧式暗装(FP-XAWZ)风机盘管(见图2-20)

卧式暗装机组特点：

1)风机和盘管并列放置,凝水盘置于盘管正下方。

2)回风从风机下方开口吸入,通过盘管后由水平方向吹出。

3)进、出管安排在风机盘管的侧面,通常采用下进上出排列。

(2)立式明装风机盘管(见图2-21)。

图2-20 卧式暗装(FP-XAWZ)风机盘管

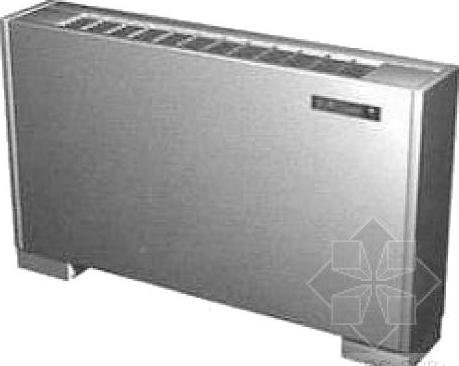

图2-21 立式明装风机盘管(www.daowen.com)

立式明装机组特点：

1)对外观质量要求较高,机组面板用喷漆或塑料装饰,美观、大方,与房间内装饰相协调。

2)由面板的下半部进风,斜出口排风,避免了出风未被利用就被回风吸走的“短路现象”。

2.风机盘管机组的构件特点

供应风机盘管机组的盘管(换热器)、空气过滤器、风机电动机、箱体等组成构件已在前面作了介绍,这里仅就风机的特点说明如下：

1)明确所选用机组的形式、规格、风口位置等要求。

2)明确所选用机组的接水管左出或右出方向(与管道布置等有关)。

3)明确风机电动机轴承是否采用含油或不含油轴承。若选用不含油轴承,使用中应按规定定期加油。

4)注意出水管的保温措施,以免夏季使用时产生凝露,污损室内建筑物。

5)冬季通热水,水温一般不超过60℃,可减少结垢,同时减轻冷热交替作用使胀管胀紧力减弱,影响传热。

6)机组盘管最高处设置放气阀。
