风机盘管空调机组自身不带冷(热)源,风量为250～2500m³/h。

1.类型

(1)按结构类型分类

有立式、卧式、吊顶式和卡式等。

1)按安装方式分类：有明装、暗装；

2)按出风方式分类：有上出风、斜出风、前出风和下出风四种；

3)按进水方式分类：有左进、右进和后进水。

(2)房间盘管机组的类型和使用范围(见表2-13)

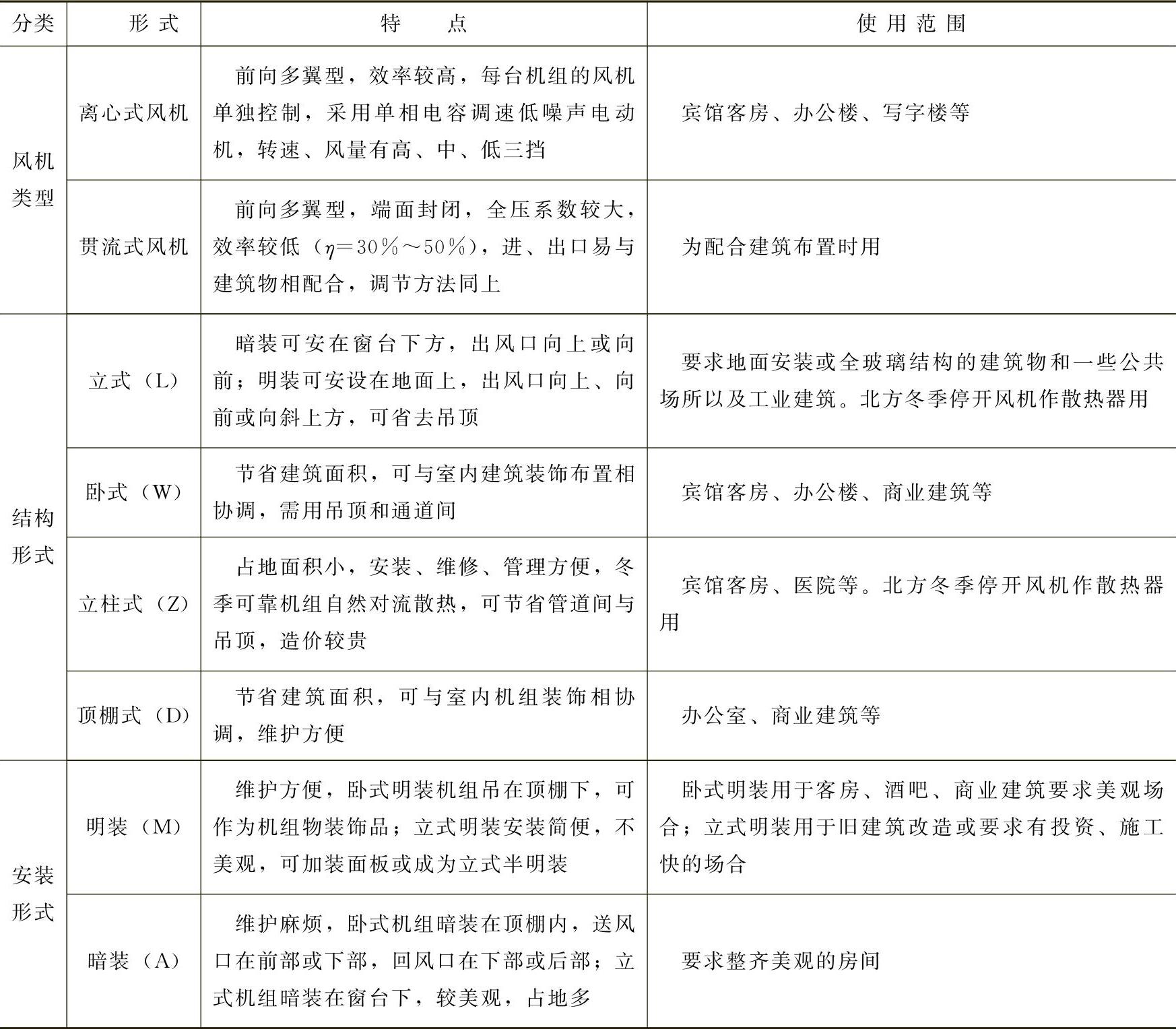

表2-13 房间盘管机组的类型和使用范围

2.风机盘管机组代号表示

风机盘管机组的代号表示如下：

1)FP：表示风机盘管空调器；

2)1：用数字表示风机盘管空调器的名义风量×100m³/h；

3)2：用汉语拼音字母表示安装形式,L表示立式,W表示卧式,D表示低矮式,K表示卡式,Z表示立柱式；

4)3：用汉语拼音字母表示结构形式,M表示明装,A表示暗装,BM表示半明装,C表示风机部分为敞开式；

5)4：用汉语拼音字母表示出口方向,S表示向上,Q表示向前,X表示向斜上方；

6)5：用汉语拼音字母表示进、出水管方向,Z表示面对机组正面,机组进、出水管在机组的左面,Y表示位于右面。

3.风机盘管机组的基本参数与一般技术要求

(1)名义工况参数的定义

1)名义风量：指在装上风机盘管原有的空气过滤器和空气进、出口格栅,带有的旁通风门关闭,进口空气状态为干球温度14～17℃,不供水的条件下,风机在额定最高转速下运行时单位时间内通过风机盘管的空气体积(体积流量,m³/h)。(www.daowen.com)

2)名义供冷量：指风机盘管在进口空气状态为干球温度27.0℃,湿球温度19.5℃,进口水温度为7℃,出口水温升5℃的条件下,风机在额定最高转速下运行时,单位时间内提供的冷量(W)。

3)名义供热量：指风机盘管在进口空气状态为21℃,进水温度为60℃,供水量按供冷时的供水量条件下,风机在额定最高转速下运行时,单位时间提供的热量(W)。

4)名义输入功率：指在名义风量相同的条件下的输入功率(W)。

5)噪声：风机盘管安装在消声室、半消声室或混响室中,按名义风量条件下,测量63Hz、125 Hz、250 Hz、500 Hz、1000 Hz、2000 Hz、4000 Hz、8000 Hz八个位频程的声功率级和A声级。

(2)风机盘管机组的基本参数与允许噪声(见表2-14)

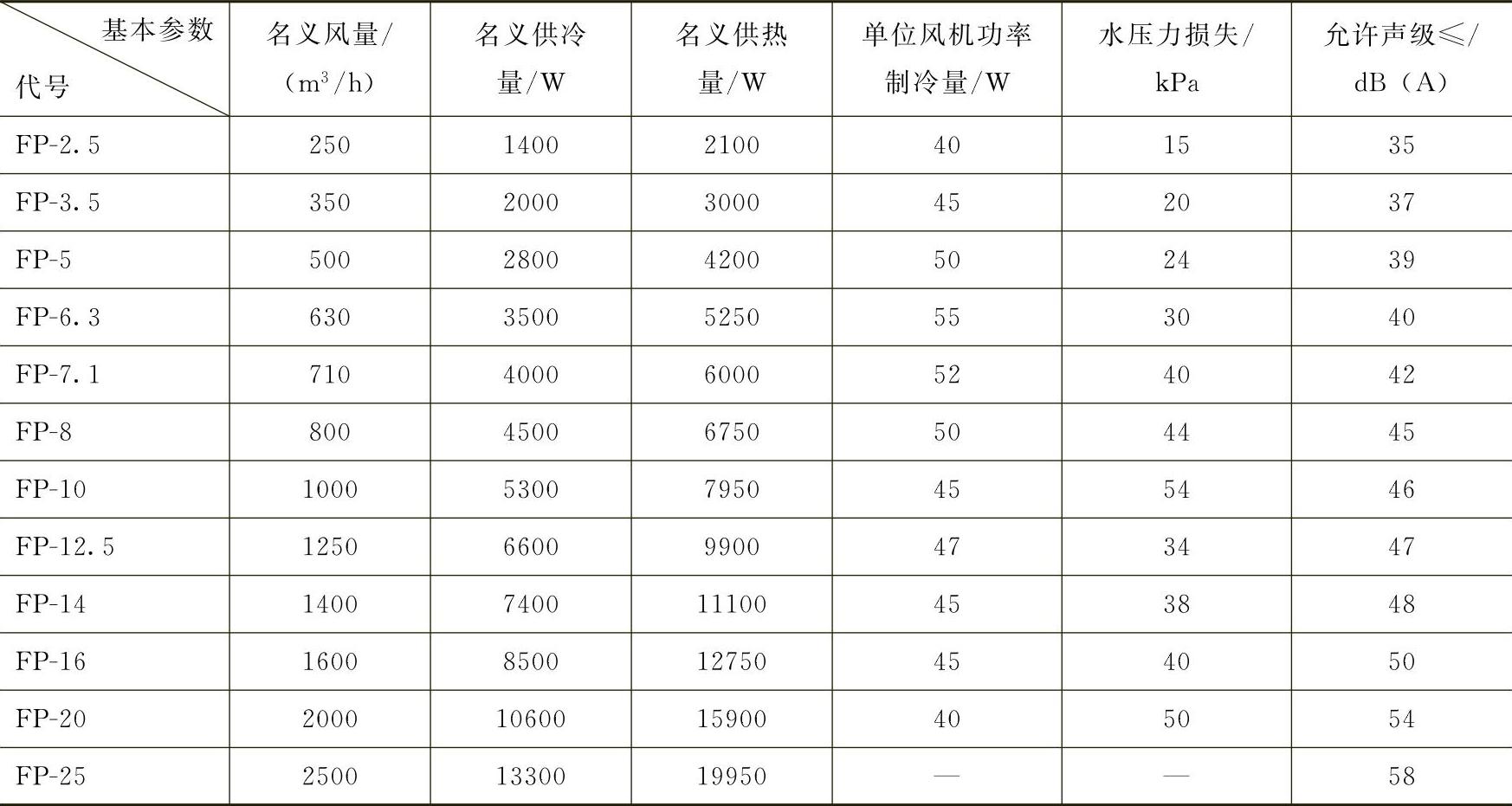

表2-14 风机盘管机组的基本参数与允许噪声

(3)主要技术参数的允许偏差

1)风机盘管的实测风量的允许偏差值不大于8%名义风量。

2)风机盘管的实测供冷量的允许偏差值不大于8%名义供冷量。

3)风机盘管的实测供热量的允许偏差值不大于8%名义供热量。

4)风机盘管的实测功率的允许偏差值不大于15%名义输入功率。

5)风机盘管在消声室内,在额定最高转速下进行声功率级和声压级的噪声测量,其噪声的A声级值应符合表2-14规定。

(4)风机盘管机组的其他技术规定

1)风机盘管的管道应能在980kPa压力下正常运行,且无渗漏。

2)风机盘管在电源电压偏差为额定值的±10%时,在各挡转速下都应能正常起动工作。

3)风机盘管在热水温度65℃以下应能长期正常运行。

4)风机盘管的隔热材料应具有无异味、自熄性及不吸水性能。在运行中箱体表面无凝露滴下。

5)风机盘管应有凝结水处理措施,运行中不应有凝结水外滴,排风不应带水滴。

6)风机盘管应符合有关电器使用安全规定。
