1.风机盘管机组的组成及作用

风机盘管机组简称风机盘管,它主要由风机、盘管(换热器)组成,其他还有凝水盘、空气过滤器、送风口、回风口和箱体等。

(1)风机

由单向多速低噪声感应电动机带动,通过调节输入电压改变风机转速,使风机风量分为高、中、低三挡,由电器开关控制,相应地调节风机盘管的供冷(热)量。风机是输送空气的动力源,又是强化空气侧对流换热(盘管外表面)的扰动源,与电动机一起又是机组的主要噪声源。

(2)盘管

盘管是一种采用肋片管制成的空气—水热净化器。冷媒水(热水)在管内流动,因冷媒水温度低于空气的露点温度,所以管外表面上有凝结水,呈现湿工况下的换热,兼有热交换和质交换,提高了换热效果。盘管承担房间空调负荷的大部分或全部,管排一般为3～4排。

(3)凝水盘

与泄水接管置于盘管底下,作用是接纳盘管上不断凝结出来的水滴,由泄水接管排出室外。

(4)空气过滤器

主要起滤尘作用,防止灰尘阻塞盘管而使传热恶化。(www.daowen.com)

(5)送、回风口

起着改变室内气流组织的作用。送风口可做成上下左右活动形式,增强舒适感。

2.风机盘管机组的工作原理

风机盘管空调系统将风机和盘管(小型表面式换热器)组成的机组直接安装在空调房间内,风机将室内一部分空气进行循环处理(经空气过滤器过滤和盘管进行冷却或加热)后直接送入房间,以达到对室内空气进行温度、湿度调节的目的。

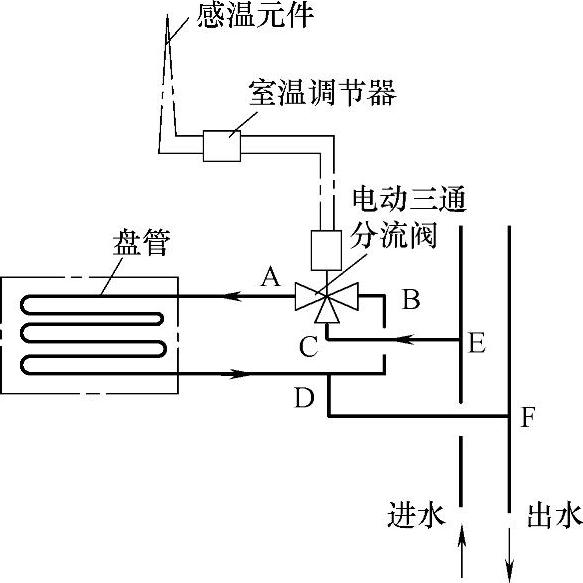

图2-19 风机盘管机组的室温控制

房间所需要的新鲜空气可以通过门窗的渗透或直接通过房间所设新风口进入房间,也可将室外空气经过新风处理机组集中处理后由管道送入房间,或由风机盘管的空气入口处与室内空气进行混合后再经风机盘管进行热湿处理后送入室内。

盘管处理空气的冷媒和热媒由集中设置的冷源和热源提供。因此,风机盘管空调系统属于半集中式空调系统,同时由于这种空调系统冷量或热量分别由空气和水带入空调房间内,所以此种空调系统又称为空气—水空调系统。

风机盘管机组的室温控制如图2-19所示。
