风机盘管空调系统与诱导式(器)空调系统在中央空调系统中分类同属半集中式空调系统,并均作为该系统的末端装置,分设在各个空调房间中。
风机盘管空调系统以其布置灵活、调节方便、节约回风管道、工作压力较低和标准化程度高的突出优点,目前已广泛用于宾馆、写字楼、商厦、公寓、医院等高层多室的中央空调系统中。
1.风机盘管空调系统与诱导式(器)空调系统的特点比较
风机盘管空调系统与诱导式(器)空调系统的特点比较,见表2-10。

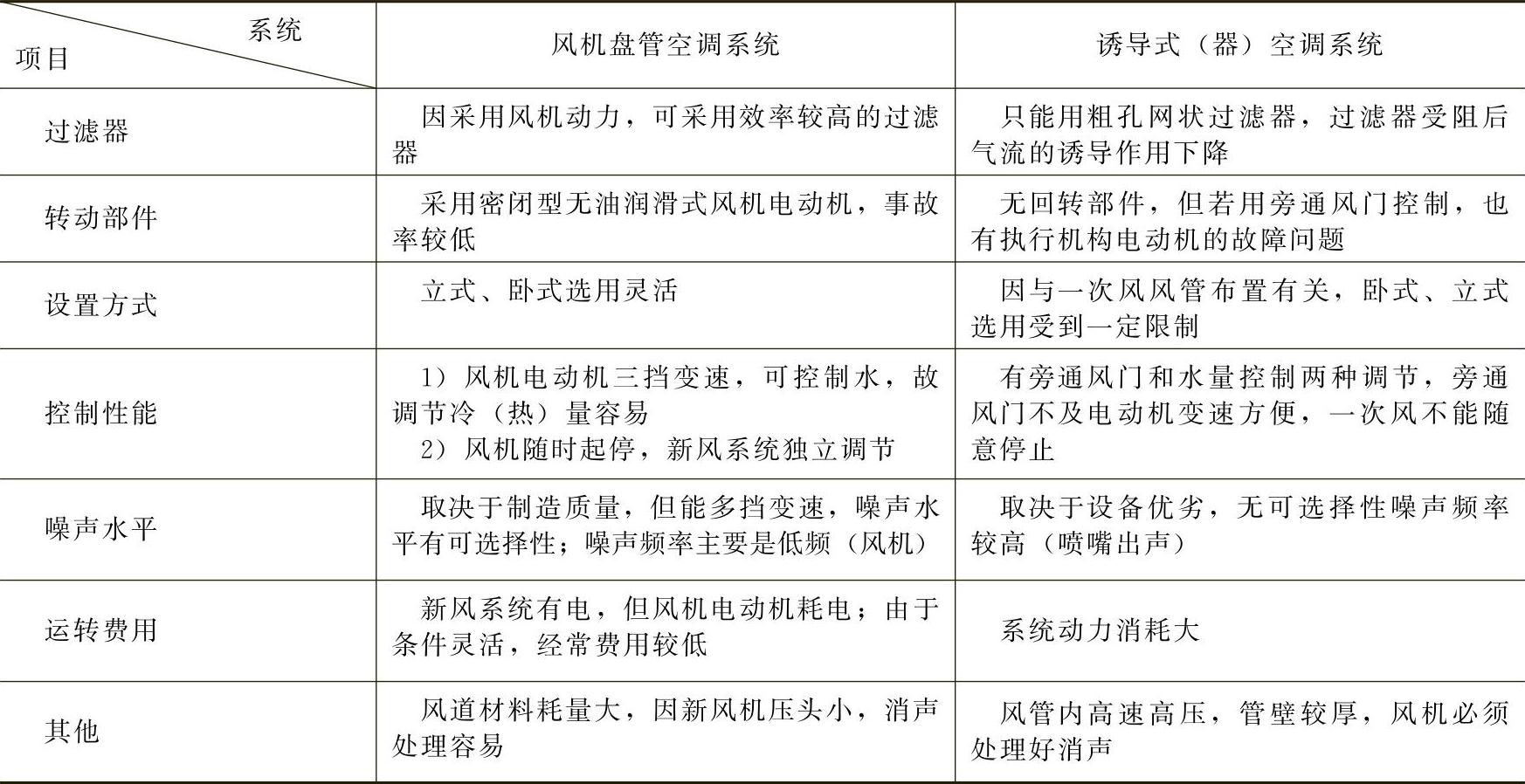

表2-10 风机盘管空调系统与诱导式(器)空调系统的特点比较
(续)
综合表2-10所述,目前中央空调系统设备中已较少采用诱导器,而代之比较优越的风机盘管机组。
风机盘管机组的缺点:
1)对机组制造质量要求较高,否则维修工作量大。
2)机组噪声要求低。当噪声受限时,机组剩余压头小,因而室内气流分布均匀受到限制,只能适应于进深小于6m的空调房间,或用多台风机盘管。
2.风机盘管机组的新风供给方式
风机盘管机组的新风供给方式见表2-11。
表2-11 风机盘管机组的新风供给方式
(www.daowen.com)
(续)
3.风机盘管冷媒水系统的使用特点
风机盘管冷媒水系统的使用特点见表2-12。
表2-12 风机盘管冷媒水系统的使用特点
注:风机盘管的冷水入口温度:7~10℃;冷水温升:5℃左右;风机盘管的热水入口温度:50~60℃。
风机盘管冷媒水系统的使用注意事项:
1)该冷媒水系统一般采用两管制闭式系统;对于全年运行系统的技术经济指标比较合理时,才采用四管制闭式系统。
2)该冷媒水系统的竖向分区,应根据设备和管道及附近的承压能力确定;两管制系统应按建筑物朝向分区布置。为使用水量分配比较均匀,对压差悬殊的环路应设置平衡阀。
3)风机盘管用于高层建筑时,其冷媒水系统应采用闭式循环,膨胀管应接在回水管上。
4)对冷热两用的冷媒水系统,循环水和补给水宜采用锅炉软化水。
5)水平管段和盘管接管的最高点处应设排水装置,最低点应设排污泄水阀。
6)为了防止盘管、水泵和水管堵塞,应在水泵入口和风机盘管供水管道上装设过滤器;在冲洗冷媒水系统干管时,污水不准通过盘管。
7)为了对风机盘管进行检修和对系统水量进行初调平衡,应在每一水平环路的供回水干管、垂直供回水主管的两端、机组供回水支管上装设调节阀门。
