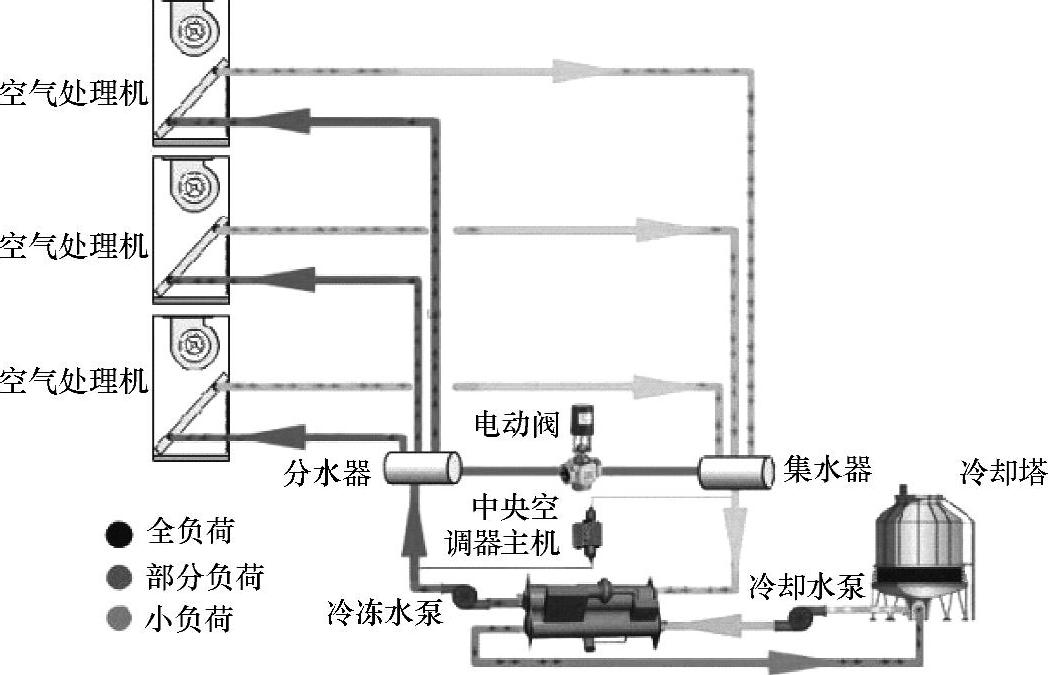

图1-11 冷水机组冷媒水系统的压差旁通阀安装位置示意图

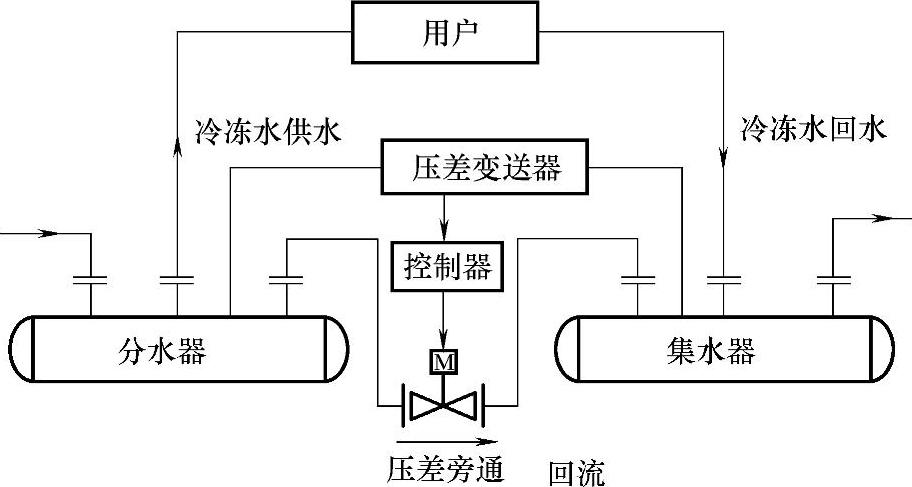

图1-12 冷媒水系统压差旁通控制原理图(www.daowen.com)

空调系统的压差旁通阀,是用在冷水机组冷媒水系统的集水器与分水器之间主管道上的。图1-11所示为冷水机组冷媒水系统的压差旁通阀安装位置示意图,其原理是通过压差控制器感测集水器与分水器两端水的压力,然后根据测试到的压力计算出差值,再由压差控制器,根据计算出的差值与预先设定值进行比较决定输出方式,以控制阀门是增加开度或减少开度,从而来调节冷媒水水量,以达到平衡冷水机组冷媒水系统的水压力的目的。

冷媒水系统压差旁通控制的原理如图1-12所示,在冷媒水系统处于设计状态下,所有设备都满负荷运行时,压差旁通阀开度为零(无旁通水流量),这时压差控制器两端接口处的压力差P₀即控制器的设定压差值。当末端负荷变小后,末端的二通阀关小,供回水压差P₀将会提高而超过设定值。在压差控制器的作用下,旁通阀将自动打开,由于旁通阀与用户侧水系统并联,它的开度加大将使供回水压差P₀减小直至达到P₀时才停止,部分水从旁通阀流过而直接进入回水管,与用户侧回水混合后进入水泵和冷水机组,这样通过冷水机组的水量是不变化的,避免了冷媒水流量减小导致的危险。

一般情况下,为了能使冷媒水循环水泵在一个稳定的状态下运行,这就要求使用旁通,使之负荷发生变化,冷媒水循环水泵都能在稳定的流量下运行,而不会导致电动机的工作电流不断变化,使电动机的使用寿命下降或烧毁。
