风机盘管是中央空调系统理想的末端产品,风机盘管广泛应用于宾馆、办公楼、医院、商住楼、科研机构。风机将室内空气或室外混合空气通过表冷器(盘管)进行冷却或加热后送入室内,使室内气温降低或升高,以满足人们的舒适性要求。

1.风机盘管的工作原理

风机盘管的工作原理如图1-10所示,风机盘管是空调系统的末端装置,其工作原理是风机不断地循环所在房间的空气,使空气通过冷媒水(热水)盘管后被冷却(加热),以保持房间温度的恒定。

通常,新风是通过新风机组处理后送入室内的,以满足空调房间新风量的需要。

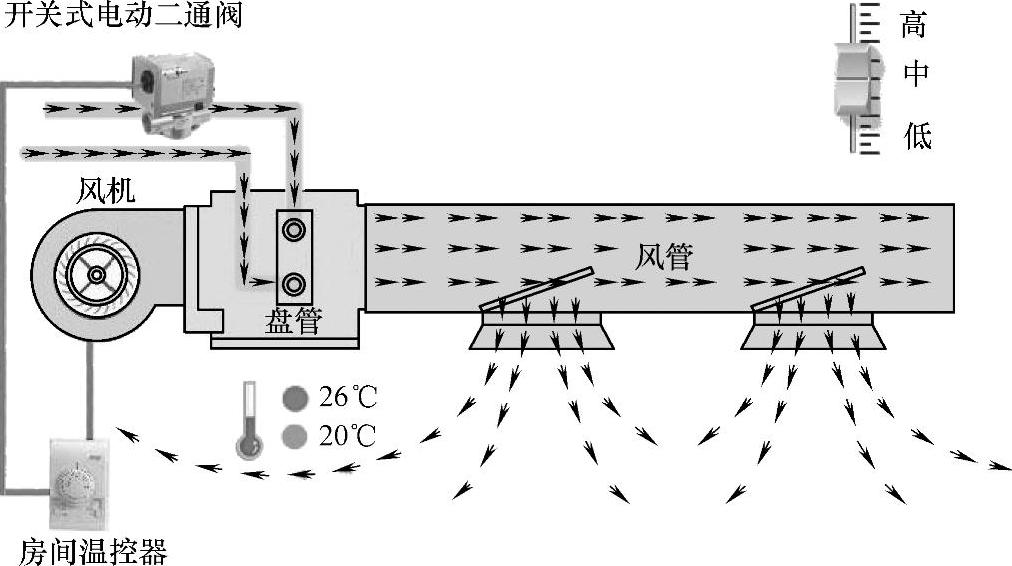

图1-10 风机盘管的工作原理图

2.风机盘管结构特点

风机盘管机体结构紧凑,坚固耐用,通常采用优质镀锌板机壳,冷凝水盘采用模压工艺一体成型,无焊缝、焊点,符合防火规范的保温材料整体连接于水盘。风机盘管能耗低,风机与换热器合理匹配,三挡可调风量使风机用电达到最经济。(www.daowen.com)

由于这种采暖方式只基于对流换热,而致使室内达不到最佳的舒适水平,故只适用于人停留时间较短的场所,如办公室及宾馆,而不用于普通住宅。由于增加了风机,提高了造价和运行费用,设备的维护和管理也较为复杂。

3.风机盘管控制方式

风机盘管控制多采用就地控制方式,分简单控制和温度控制两种。

(1)简单控制

使用三速开关直接手动控制风机的三速转换与起停。

(2)温度控制

温控器根据设定温度与实际检测温度的比较、运算,自动控制电动二/三通阀的开闭来控制风机的三速转换,从而通过控制冷媒水系统水的流量或风机的风量达到恒温的目的。
