中央空调系统主要由制冷压缩机系统、冷媒循环水系统、冷却循环水系统、盘管风机系统、冷却塔风机等组成。

制冷压缩机组通过压缩机将制冷剂蒸气(如R134a、R22等)压缩、冷凝成液态后送到蒸发器中,冷媒循环水系统通过冷媒水泵将常温的冷媒水泵入蒸发器盘管中与制冷剂进行间接热交换,这样原来的常温冷媒水就变成了低温冷媒水,冷媒水被送到各风机风口的冷却盘管中吸收盘管周围空气的热量,产生的低温空气由盘管风机吹送到各个房间,从而达到降温的目的。

制冷剂在蒸发器中充分吸收热量过程完成后,再被压缩机将制冷剂蒸气压缩送到冷凝器中去冷却到常压状态,并在冷凝器中释放热量,其释放的热量正是通过循环冷却水系统的冷却水带走的。冷却循环水系统将常温水通过冷却水泵泵入冷凝器热交换盘管后,再将这已变热的冷却水送到冷却塔上,由冷却塔对其进行自然冷却或通过冷却塔风机对其进行喷淋式强迫风冷,与大气之间进行充分热交换,使冷却水变回常温,以便再循环使用。

在冬季需要制热时,中央空调系统仅需要通过冷热水泵(在夏季称为冷媒循环水泵)将常温水送入蒸汽热交换器的盘管,通过与蒸汽的充分热交换后再将热水送到各楼层的风机盘管中,即可实现向用户提供供暖热风。

中央空调系统主要由以下部分组成：

1.冷水机组

这是中央空调系统的“制冷源”、“心脏”,通往各个房间的循环水由冷水机组进行“内部交换”,降温为“冷媒水”。

2.冷却塔

用于为冷水机组提供冷却水。

3.外部热交换系统

(1)冷媒水循环系统

冷媒水循环系统由冷媒水泵及冷媒水管道组成。从冷水机组流出的冷媒水由冷媒水泵加压送入冷媒水管道,在各房间内进行热交换,带走房间内热量,使房间内的温度下降。(www.daowen.com)

(2)冷却水循环系统

冷却水循环系统由冷却水泵及冷却水管道、冷却塔组成。冷水机组进行热交换的同时,必将释放大量的热量。该热量被冷却水吸收,使冷却水温度升高。冷却水泵将升了温的冷却水送入冷却塔,使之在冷却塔中与大气进行热交换降低了冷却水的温度,再送回到冷水机组。如此不断循环,带走了冷水机组释放的热量。

4.冷却风机

1)室内风机安装于所需要降温的房间内,用于将由冷媒水冷却了的空气吹入房间,加速房间内的热交换。

2)冷却塔风机用于降低送到冷却塔的水温,加速将“冷却水”带回的热量散发到大气中去。

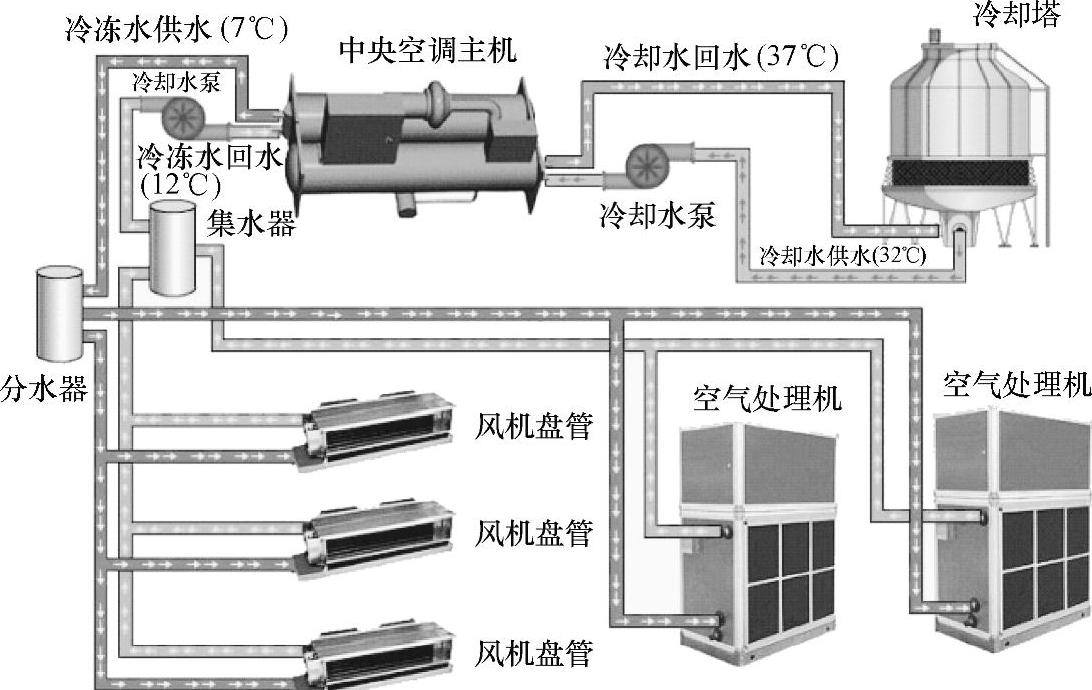

中央空调工作系统如图1-7所示。图1-8所示为中央空调工作系统实物演示图。

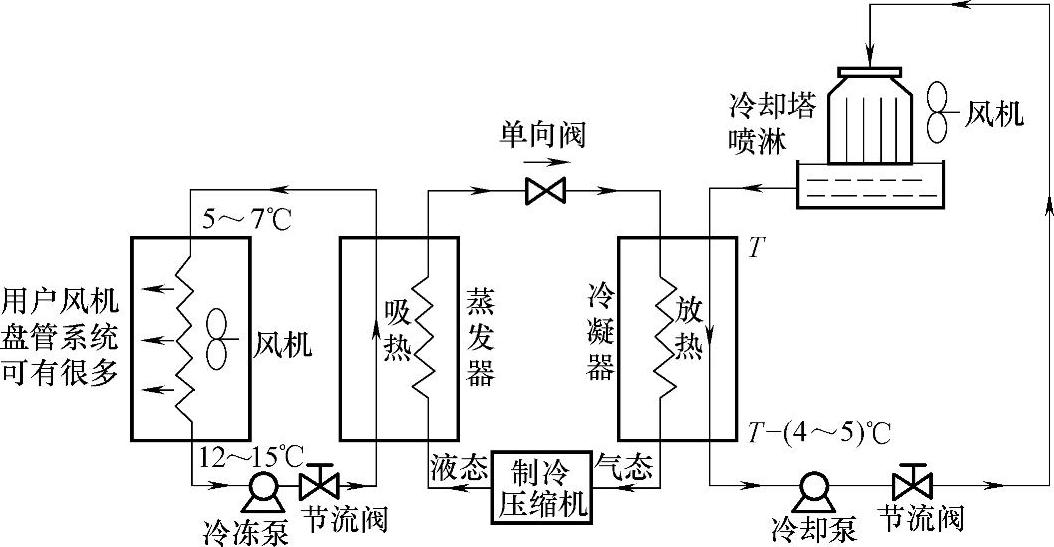

图1-7 中央空调工作系统图

图1-8 中央空调工作系统实物演示图
