所谓气流组织,就是在空调房间内合理地布置送风口和回风口,使得经过净化和热湿处理的空气,由送风口送入室内后,在扩散与混合的过程中,均匀地消除室内余热和余湿,从而使工作区形成比较均匀而稳定的温度、湿度、气流速度和洁净度,以满足生产工艺和人体舒适的要求。

按照送风口和回风口位置的相互关系及气流方向的不同,气流组织的形式大致分为侧送侧回、上送下回、中送上下回、下送上回及上送上回五种。可以根据空调系统的要求,结合建筑结构特点及工艺设备布置等条件进行合理选择。

1.“侧送上回”方式

层高在3.60m左右时,室内吊顶上采用双层百叶风口侧送,在风机盘管下设回风口,上回风与新风在风机盘管后的回风箱内混合后送入室内,简称“侧送上回”方式。这样形成了一个空气对流圈,使室内2m以下人的活动范围内温度随气流均匀分布,使环境达到舒适温度范围25～28℃,如图1-2所示。

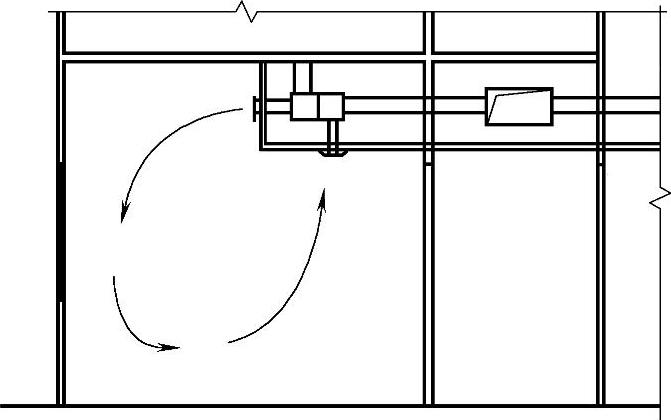

图1-2 “侧送上回”方式

2.“两侧上回”的循环方式

当吊顶高度在3.5～4.5m时,可采用自动温控风口,因其在夏季送风为扩散形,冬季可向下直送风,能使暖风送下来,效果很好。该风口位于室内吊顶的中部向下送风,在两侧分别设回风口上回风,构成中部下送、两侧上回的循环方式,这样在室内就形成两个从中上部再向下,分别向两侧上回的空气对流圈,从一端到另一端,整个室内温度随气流均匀分布,无死角存在,可确保整个室内舒适,温度效果好,如图1-3所示。如果吊顶高度在5～8m,则中间的自动温控风口应改成旋流风口,出口风速应≥5m/s,回风口同上,此时室内的环境温度可同样舒适,尤其是到了冬季时可顺利地将暖风送下来,确保供暖效果好,根除了冬季暖风送不下来的“通病”。“两侧上回”的循环方式如图1-3所示。

3.“两边侧送风”方式

服装生产车间：吊顶高度在4m左右时,可以从吊顶的中部分别向两边侧送风,中间设回风口上回风,这样在室内就形成了两个空气对流圈,气流从一端至另一端均匀地不断循环,无死角存在,只要冷负荷指标恰当,室内温度可在25～27℃的舒适范围内,如图1-4所示。

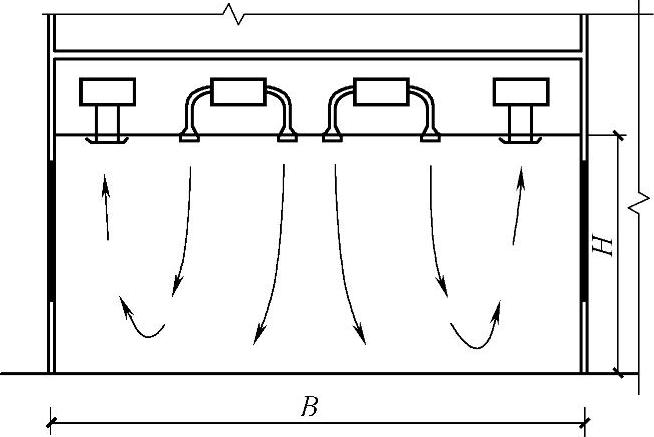

图1-3 “两侧上回”的循环方式

(www.daowen.com)

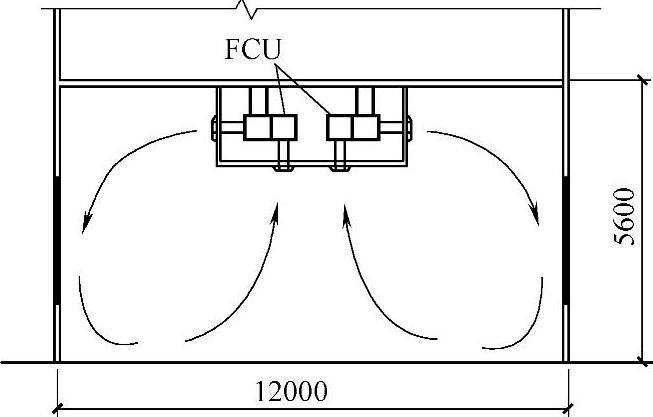

图1-4 “两边侧送风”方式

4.“风口下送风”方式

吊顶高度达8～9m时,长度约30m左右,进深为18m左右的大堂,宜在中部吊顶上采用变流态遥控旋流风口下送风,出口风速宜≥6m/s,在两侧中间层的吊顶内分别设鼓形喷口向中部相对地侧送,再在吊顶上周边的死角处设回风口回风。这样才能使高大空间下面2m高的、人们活动范围内的环境温度达到舒适。防止了冬季暖风送下不来,造成上暖下不暖的“通病”,如图1-5所示。

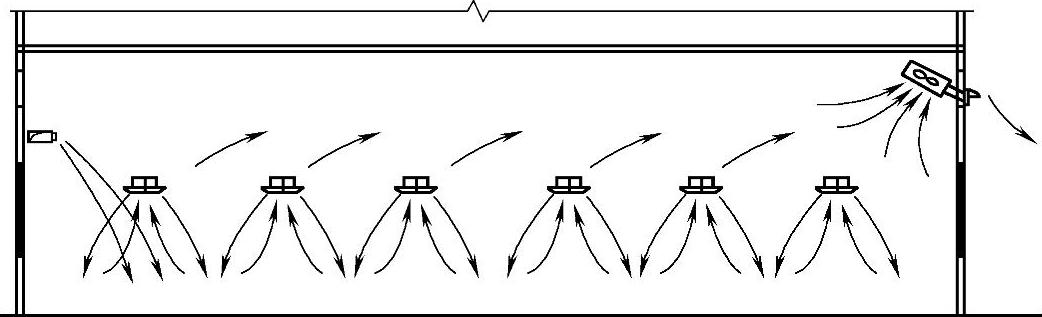

5.排热处理

排热处理即从一侧(如南侧)将一定数量的经过降温处理过的新风通过横百叶风口向另一侧(如北侧)以45°向下压送,由于产生的热量使室内的空气升温变成热空气,它比冷空气质量轻,上升向另一侧移动,再在另一侧墙的上方设一排全金属大排量低噪声的排气扇(带风压、噪声低、耗电省)将上升的热空气抽出室外。这样将生产所产生的热量形成的热空气直接排出室外,免除了用同等的冷量去置换热量,因此可以大大地节能。

6.“降温处理”方式

在车间的中部2.5m高处,安装一定数量的四吹吸顶卡式风机盘管空调机组,在夏季用来对循环风做降温处理,可使室内温度达到规定的、生产环境所需要的温度,如图1-6所示。

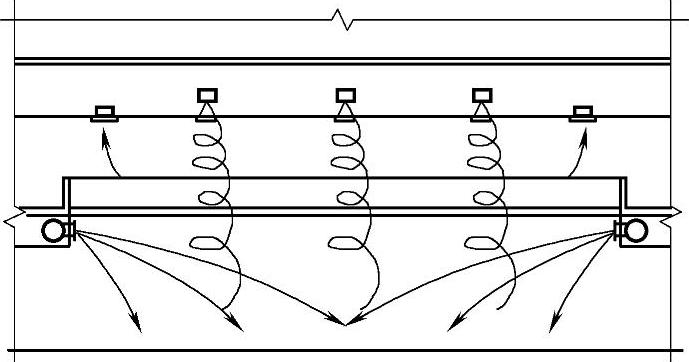

图1-5 “风口下送风”方式

图1-6 “降温处理”方式
