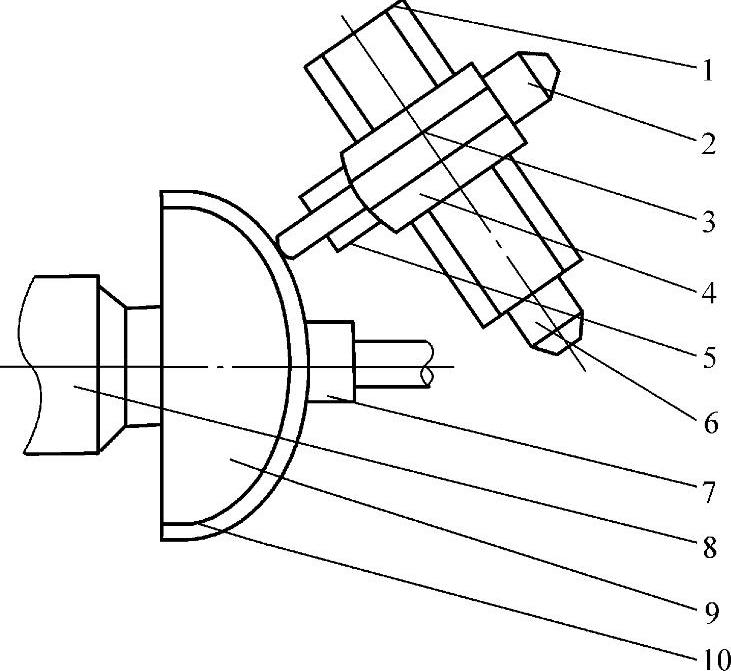

图12-6 旋压机结构及旋轮座示意图

1—纵导轨 2—横液压缸 3—横滑块 4—纵滑块 5—旋轮 6—纵液压缸 7—尾顶 8—主轴 9—芯模 10—工件(www.daowen.com)

承压椭球封头是一种广泛应用于锅炉、压力容器、火箭壳体、核反应堆、人造卫星等设备上的重要零件。对于大、中型封头，采用旋压法加工成形具有其他加工方法无可比拟的优越性。由于椭球封头（包括球形封头）在其工作承受压力时，其受力状态优于纵截面轮廓线为四心扁圆的碟形封头（即近似椭球封头），所以其应用更加广泛。本节中所讨论的封头即为这种型式。单机带芯模旋压法能够加工的封头的类型比联机旋压法更为广泛，不仅能够加工近似椭圆封头（碟形封头），而且能够加工纵截面轮廓线为标准椭圆（包括圆形）的椭圆封头（包括球封头）。其工作过程如图12-6所示。工作时，工件在模具和尾顶的夹持下随主轴旋转，旋轮沿工件纵截面轮廓运动，实现旋压成形。而旋轮座是实现旋轮运动轨迹的执行机构，对旋压成形性能有重大影响，甚至关系到旋压的成败。显然，仿形精度高、运动能耗低、结构质量轻旋轮座必是旋压机设计者和旋压工艺工作者致力追求的目标。然而，国内外有关旋轮座优化设计方面的研究尚不深入。

本节中以ϕ2000mm×20mm卧式液压仿形旋压机为工程实例，以仿形误差、运动能耗和结构质量为目标，对这类旋压机旋轮座参数进行三目标优化设计。
